Изготовление трехрядных звездочек любой сложности на заказ по чертежам Клиента

Справочная информация

Трехрядная звездочка — это зубчатый элемент цепной передачи, предназначенный для одновременной работы с тремя параллельными рядами роликовых цепей. Такая конструкция используется в тех случаях, когда необходимо передавать значительный крутящий момент при сохранении компактных габаритов и высокой надежности. Благодаря трём рядам зубьев нагрузка распределяется равномерно, что снижает износ и повышает срок службы всей передачи.

Трехрядная звездочка представляет собой высокопрочную, точно сбалансированную деталь, способную передавать крутящий момент одновременно через несколько рядов цепей, обеспечивая стабильную и долговечную работу приводных систем даже в условиях интенсивной эксплуатации.

Такая деталь работает под значительными нагрузками, поэтому к её геометрии, прочности и соосности предъявляются повышенные требования.

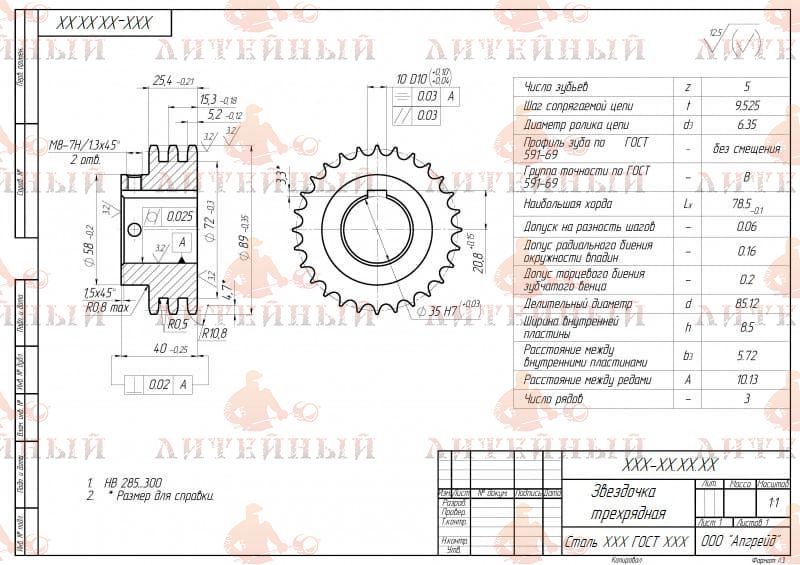

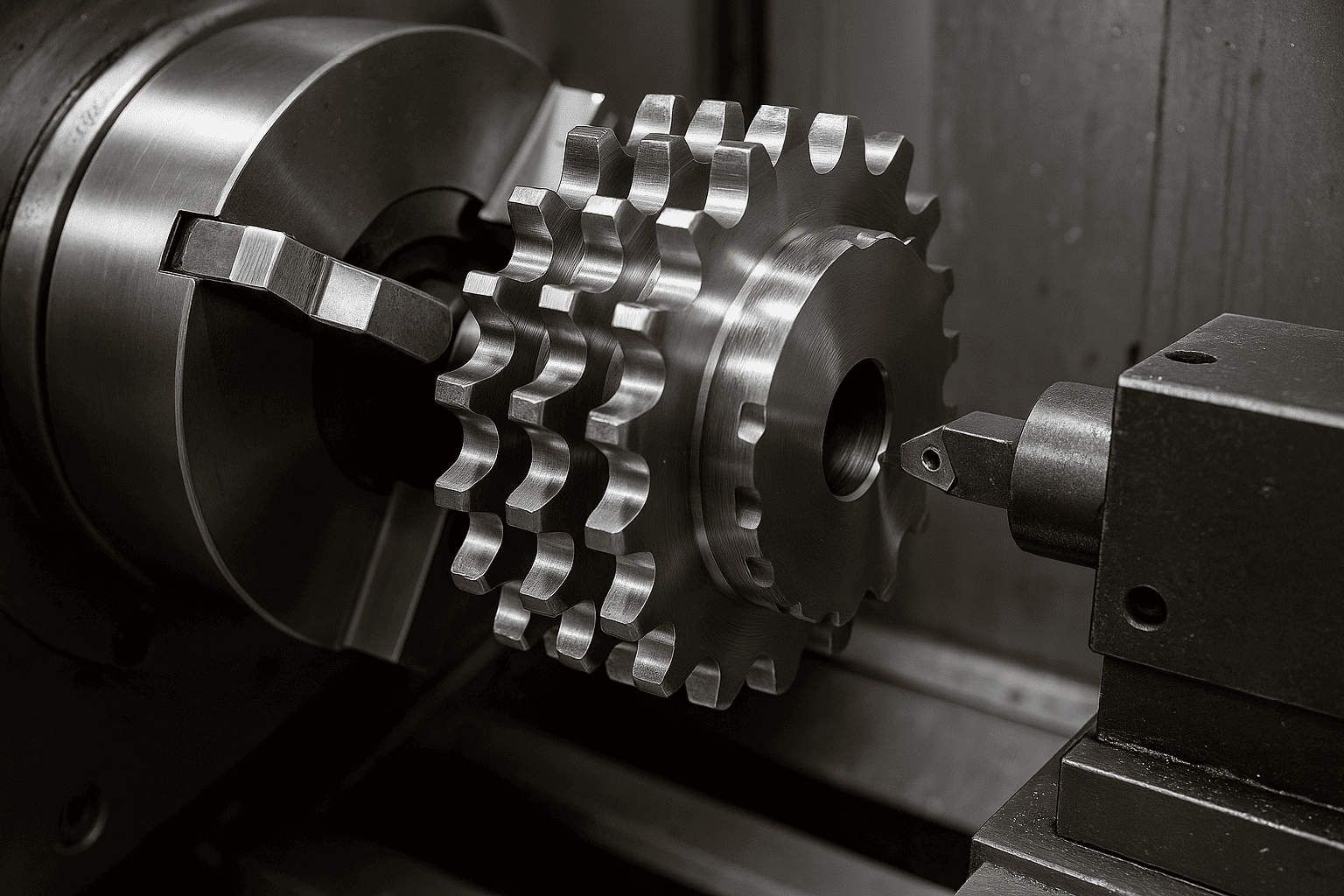

Рис.1. Трехрядная звездочка

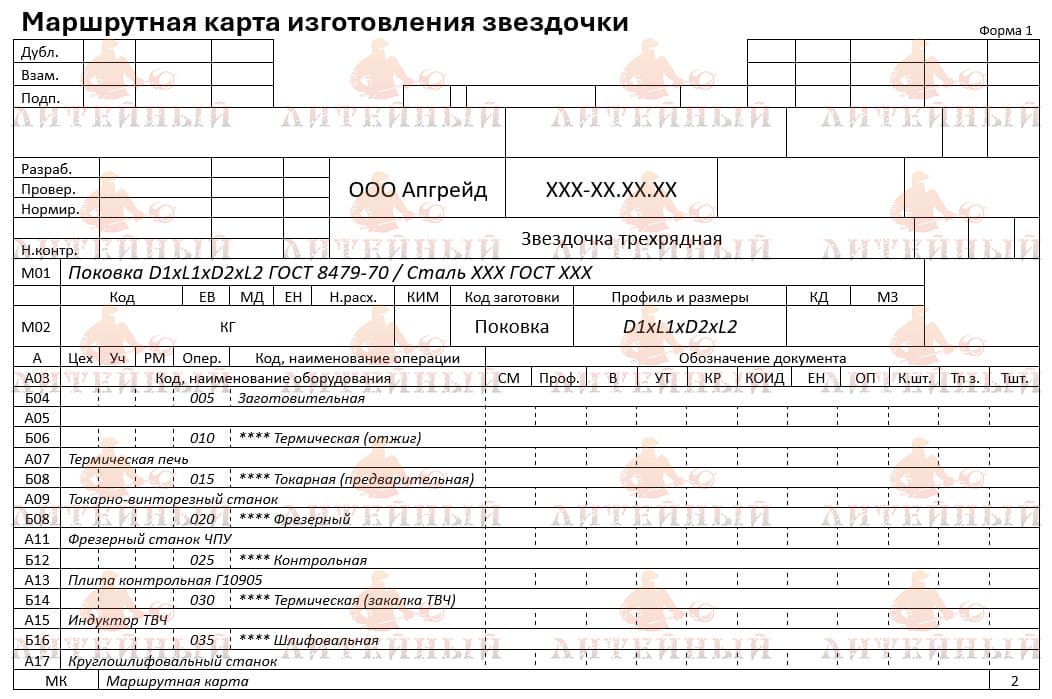

Заготовки для изготовления

Заготовки для изготовления подбираются в зависимости от назначения и требуемой прочности. Для ответственных приводов применяются:

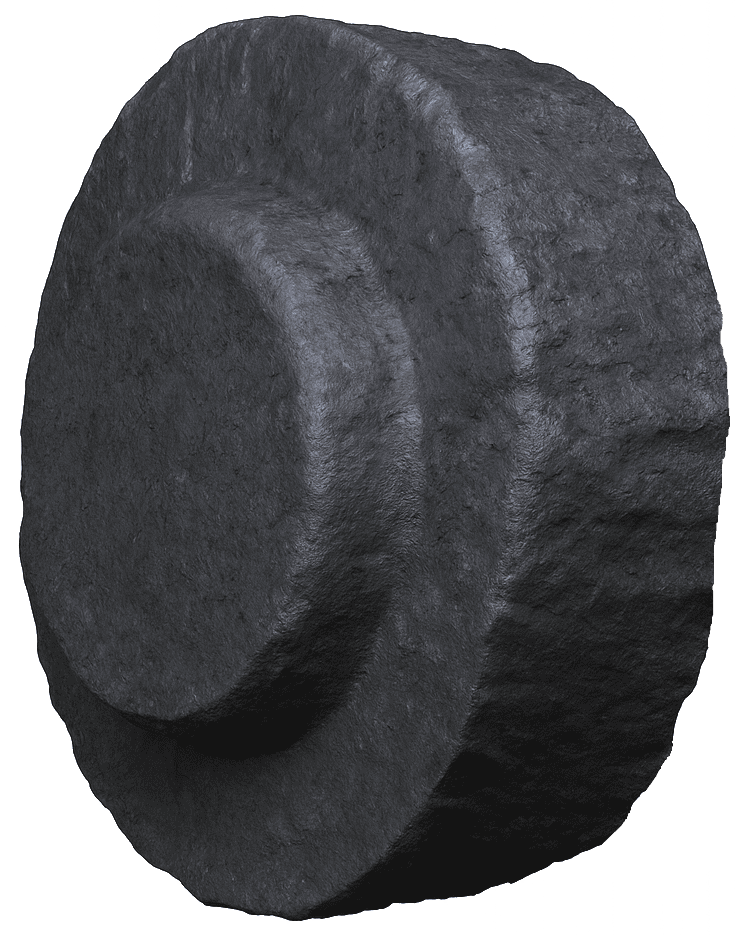

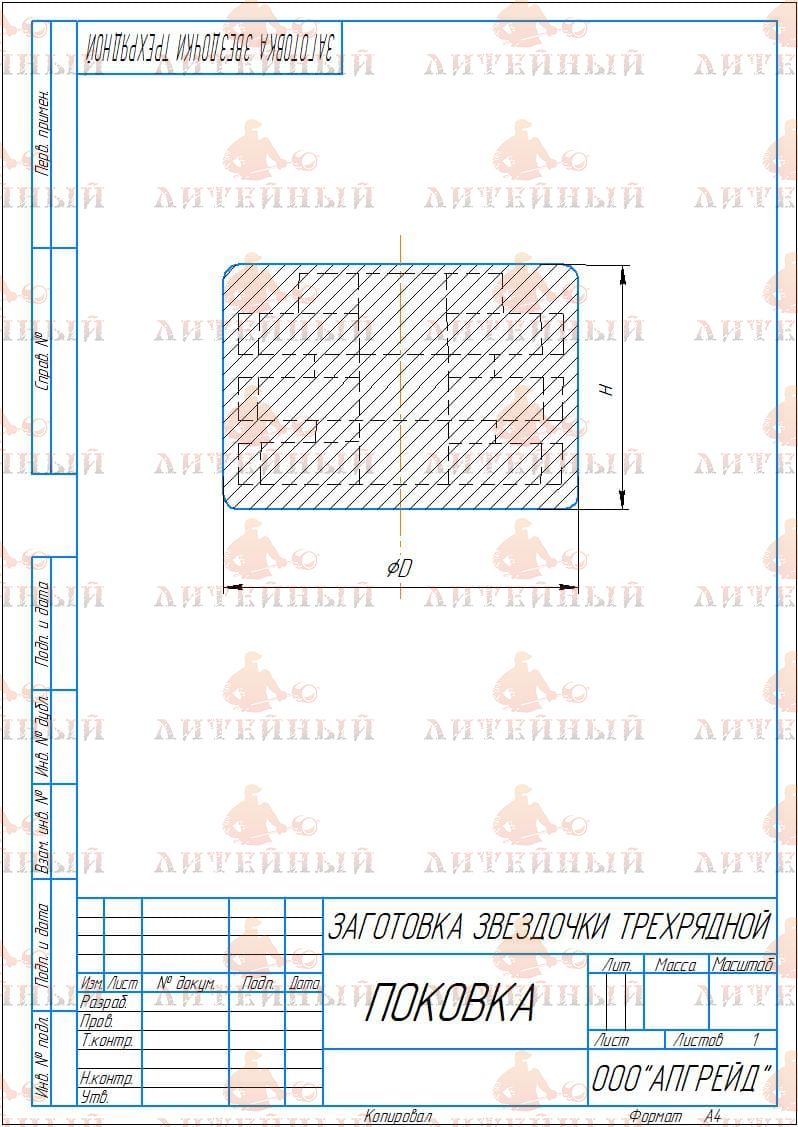

• Поковки — обеспечивают плотную структуру металла и высокую механическую прочность;
• Прокат (круглый или дисковый) — используется при средних нагрузках и серийном производстве;
• Литые заготовки — подходят для типовых звездочек в массовом выпуске;
• Комбинированные заготовки — когда венцы выполняются отдельно и затем соединяются со ступицей сваркой или шпоночной посадкой.

Перед механической обработкой заготовка проходит нормализацию или отпуск для снятия внутренних напряжений и стабилизации структуры металла.

Материалы для изготовления

Материалы для изготовления зависят от условий эксплуатации:

• Сталь 45 (ГОСТ 1050-2013) — стандартное решение для универсальных передач;
• 40Х, 40ХН2МА, 35ХГСА (ГОСТ 4543-2016) — для повышенных нагрузок и динамических режимов;
• 20ХН3А, 20Х2Н4А — при необходимости цементации и закалки зубьев;
• 12Х18Н10Т, 20Х13, 40Х13 (ГОСТ 5632-2014) — для коррозионных и температурных сред;
• Чугун СЧ20–СЧ25 (ГОСТ 1412-85) — для умеренных нагрузок, где важна экономичность.

Характеристики при проектировании:

• шаг и профиль цепи (по ГОСТ 13568-97, ISO 606 или DIN 8187);
• количество зубьев;
• диаметр делительной окружности;
• межрядные зазоры и ширину венцов;
• размеры ступицы и посадочного отверстия;
• допуски на биение, соосность и твердость рабочих поверхностей.

Особое внимание уделяется параллельности и точности расположения всех трёх рядов — это ключевой фактор для равномерной работы цепей.

Характеристики при выборе

Характеристики при выборе зависят от передаваемой мощности, частоты вращения, условий среды и способа установки. Учитываются:

• тип цепи (08B, 10B, 16B и т.д.);
• материал звездочки и цепей;
• требуемая твердость венцов (обычно 45–55 HRC);
• тип крепления (через ступицу, втулку Taper Bush, шпонку, шлицы).

При выборе важно обеспечить совпадение шагов цепей и исключить осевые перекосы, особенно при больших диаметрах звездочек.

Преимущества:

• высокая передаваемая мощность при компактных размерах;
• равномерное распределение нагрузки между рядами цепей;
• плавность работы и уменьшенный износ звеньев;
• возможность применения при высоких скоростях и нагрузках;
• длительный ресурс при правильной смазке и центровке.

Недостатки:

• повышенная трудоемкость обработки из-за трёх венцов;
• увеличенный вес и инерционность;
• высокие требования к точности установки и сборки;
• сложность обслуживания при ограниченном доступе.

Применение

Применение трехрядных звездочек охватывает тяжелые промышленные и транспортные механизмы, где требуется высокая нагрузочная способность и долговечность:

• Металлургия: приводы рольгангов, транспортеров горячих заготовок, приводные механизмы печей;
• Машиностроение: синхронизаторы в редукторах, подъемно-транспортные механизмы, станочные цепные передачи;
• Горнодобывающая промышленность: ленточные и ковшовые конвейеры, дробильные установки, элеваторы;
• Сельское хозяйство: приводы зерноперерабатывающих комплексов и кормовых транспортеров;
• Строительная техника: экскаваторы, бетонные смесители, дозаторы и питатели.
