Изготовление муфт и полумуфт механических на заказ по чертежам Клиента

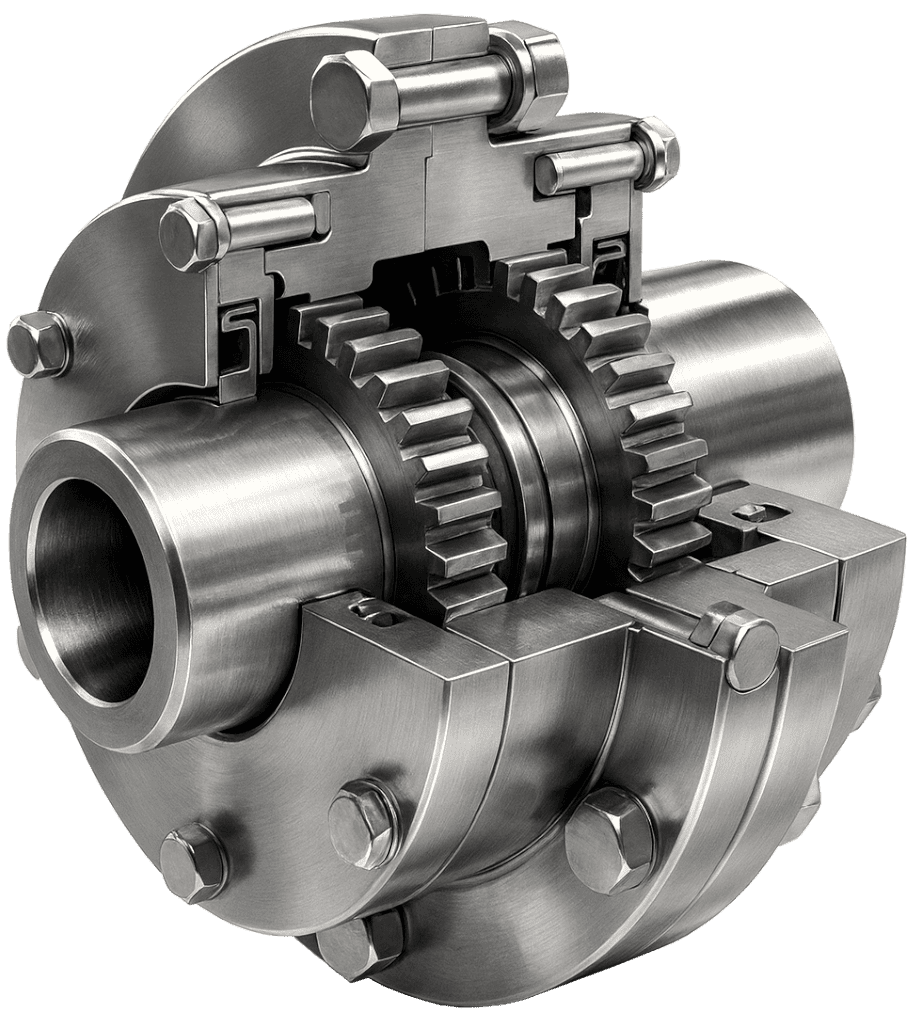

Зубчатая муфта

состоят из двух полумуфт с наружными зубьями и втулки с внутренними зубьями.

Преимущества: передают большие моменты, допускают смещение валов.

Недостатки: требуют смазки, шумят при работе.

Применение: редукторы, насосные станции, металлургическое оборудование.

Шарнирная муфта (карданная)

передают момент при угле между осями валов до 30°.

Преимущества: допускают угловое смещение.

Недостатки: неравномерность вращения, износ крестовины.

Применение: транспортные валы, рулевые колонки, приводы буровых установок.

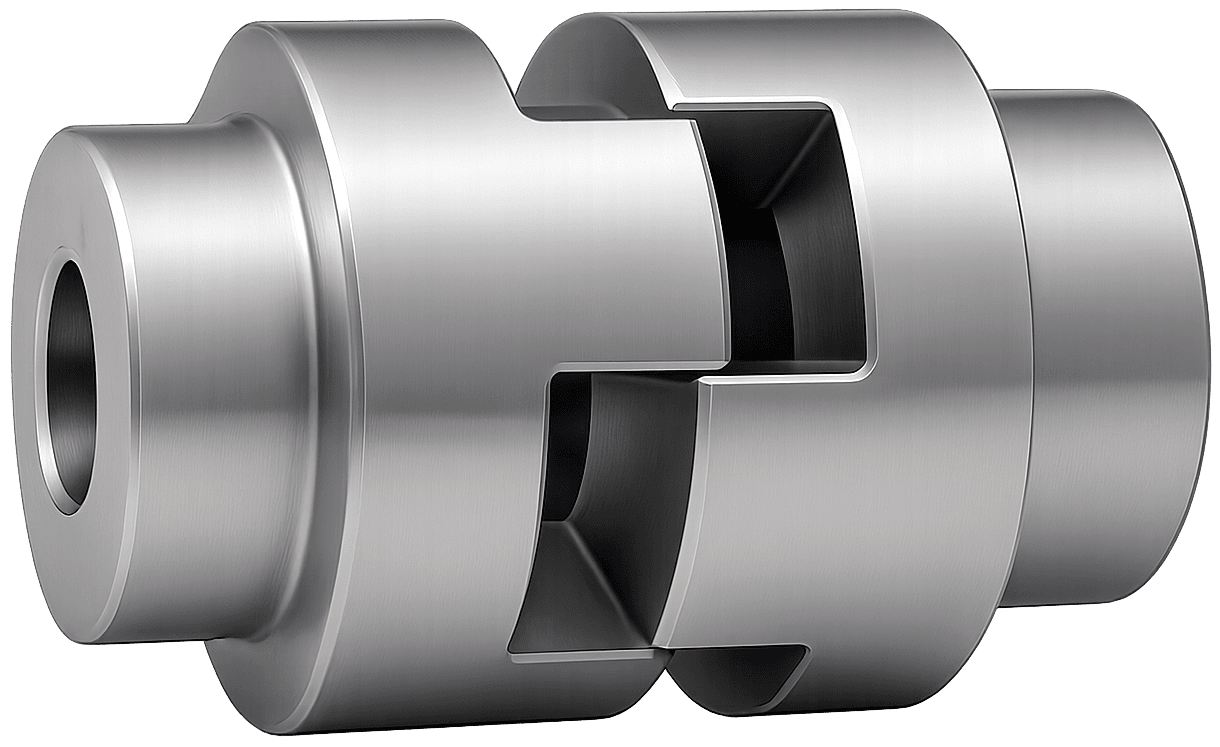

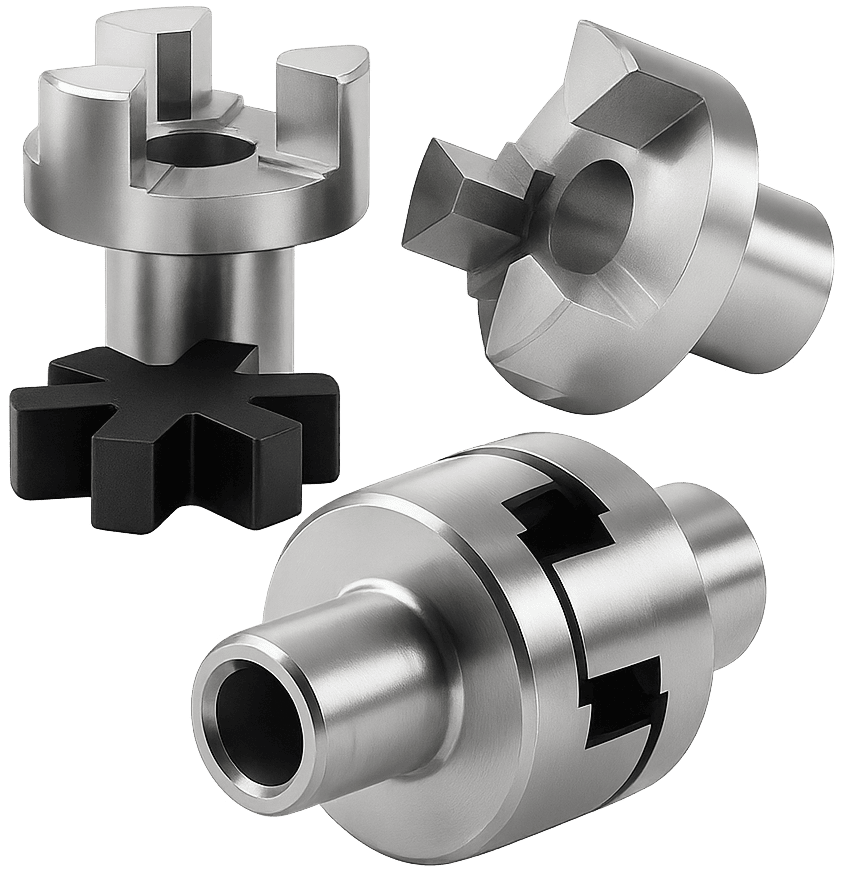

Кулачково-дисковая муфта

передают момент за счет зацепления выступов и впадин.

Преимущества: высокая надежность, точная передача момента.

Недостатки: удары при включении, шум.

Применение: редукторы, подъемные механизмы.

Фрикционная центробежная муфта

Фрикционная центробежная муфта — это автоматический механизм, предназначенный для передачи крутящего момента от ведущего вала к ведомому при достижении заданной частоты вращения. Принцип её действия основан на использовании центробежной силы: при увеличении оборотов грузики или колодки раздвигаются и прижимаются к внутренней поверхности барабана, создавая фрикционное сцепление. Благодаря этому момент передаётся плавно, без рывков. Когда скорость вращения снижается, усилие прижатия уменьшается, и муфта автоматически размыкается.

Преимущества:

• Автоматическое включение и отключение без участия оператора.
• Плавный пуск механизмов, исключающий резкие толчки и перегрузки двигателя.
• Защита привода от перегрузок и заклинивания, так как при превышении допустимого момента муфта частично проскальзывает.
• Простота конструкции и обслуживания, высокая надёжность при правильной регулировке.

Недостатки:

• Износ фрикционных накладок, требующий периодической замены.
• Ограниченный диапазон передаваемых моментов — не подходит для тяжёлых нагрузок.
• Зависимость характеристик от температуры и загрязнения поверхности трения, что может снижать стабильность работы.
• При неправильной балансировке возможны вибрации и шум.

Применение:

• в двигателях внутреннего сгорания, мотоблоках, бензопилах, скутерах;
• в компрессорах и станках, где требуется мягкий пуск без ударных нагрузок;
• в вентиляторах, насосах и транспортных установках с переменной скоростью работы;
• в электроприводах, где муфта выполняет функцию защиты от перегрузок.

Обгонная муфта

Обгонная муфта — это механизм, обеспечивающий передачу крутящего момента лишь в одном направлении вращения. Когда ведущий вал движется, муфта соединяет его с ведомым и передаёт вращение без проскальзывания. При замедлении или остановке ведущего элемента сцепление размыкается, и ведомый вал продолжает движение по инерции, не тормозясь. Благодаря такому принципу работы обгонная муфта действует как «механический диод» — пропускает вращение только в одну сторону, предотвращая обратное движение.

Преимущества:

Автоматическое срабатывание без внешнего управления — муфта включается и выключается при изменении направления или скорости вращения.

Защита оборудования от обратного вращения, что особенно важно в приводах насосов, вентиляторов и компрессоров.

Плавность работы при переходе с активного привода на холостой ход.

Простота конструкции и высокая надёжность при правильной эксплуатации.

Недостатки:

• Чувствительность к загрязнению и смазке: попадание пыли, стружки или недостаток масла приводит к износу роликов и заклиниванию.
• Ограниченная передаваемая мощность — при превышении допустимого момента возможно проскальзывание.
• Необходимость точной центровки валов и соблюдения условий смазки для стабильной работы.
• Износ рабочих поверхностей при длительной эксплуатации с частыми циклами включения-выключения.

Применение:

• в транспортных средствах — в стартерах двигателей внутреннего сгорания (так называемая «бендикс-муфта»), где она обеспечивает отсоединение стартера после запуска мотора;
• в промышленном оборудовании — в приводах конвейеров, насосов, вентиляторов для предотвращения обратного вращения при остановке двигателя;
• в сельскохозяйственных машинах и компрессорных установках — для защиты механизма от рывков при реверсе;
• в многоступенчатых трансмиссиях — для автоматического переключения потоков мощности.

Предохранительная муфта

Предохранительная муфта — это устройство, предназначенное для защиты приводных систем от перегрузок при передаче крутящего момента. Её работа основана на принципе автоматического ограничения или размыкания соединения в момент, когда сопротивление превышает заранее установленное значение. По сути, такая муфта действует как «механический предохранитель», предотвращая повреждение валов, зубчатых колёс, подшипников и других элементов передачи.

Преимущества:

• Надёжная защита оборудования от перегрузок и заклинивания — при превышении установленного момента муфта размыкается или проскальзывает, не допуская повреждений.
• Автоматическое срабатывание без участия оператора.
• Быстрое восстановление работы — после устранения причины перегрузки муфту можно вернуть в исходное положение без разборки.
• Стабильность параметров срабатывания, особенно у современных конструкций с регулируемым моментом.
• Снижение простоев оборудования и экономия на ремонте за счёт защиты дорогих деталей.

Недостатки:

• Необходимость точной настройки момента срабатывания под конкретные условия эксплуатации.
• Износ фрикционных или пружинных элементов, требующий регулярной проверки.
• Повышенная стоимость по сравнению с обычными жёсткими муфтами.
• В некоторых типах — временная потеря крутящего момента после срабатывания, что требует ручного включения.

Применение:

• в станкостроении — для защиты шпинделей и механизмов подачи при заклинивании инструмента;
• в транспортных и подъёмных установках — чтобы исключить обрывы цепей и деформацию валов при перегрузке;
• в оборудовании пищевой и упаковочной отрасли — для предохранения редукторов и конвейерных линий;
• в энергетическом и металлургическом оборудовании — для предотвращения аварий при резких изменениях нагрузки.
