Изготовление зубчатых колес любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению зубчатых колес любой сложности на заказ по чертежам с учетом всех требований Клиента:

• Изготовление зубчатых колес с нуля (включая разработку чертежей и проектирование 3D-модели детали с учетом требуемых параметров).
• Изготовление зубчатых колес по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления зубчатых колес

Изготавливаем зубчатые колеса из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Изготавливаем следующие виды зубчатых колес: Отправить запрос

Купить зубчатые колеса

Заказать изготовление зубчатого колеса по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Справочная информация

Шестерни — это механические элементы с зубчатым профилем, назначение которых является передать крутящий момент и вращательное движения между вращающимися деталями машин и механизмов.

Принцип работы стальных шестерён заключается в передаче вращательного движения от одной шестерни к другой через зацепление зубьев. При этом шестерни могут работать в паре с другой шестерней, либо с зубчатым венцом. При зацеплении зубьев одной шестерни с зубьями другой шестерни происходит преобразование вращающего момента и частоты вращения.

Материалы изготовления — шестерни изготавливаются преимущественно из конструкционных и легированных сталей, таких как 45, 40Х, 20ХН3А, 18ХГТ, а также из инструментальных сталей для повышенных нагрузок (ШХ15, ШХ3). Для повышения прочности и износостойкости зубья могут быть подвергнуты термообработке, такой как закалка, цементация или нитроцементация. В некоторых случаях применяется шлифовка для точности зацепления.

Виды зубчатых колес:

Зубчатые колёса представляют собой широкий класс механических деталей, которые различаются по геометрии, конструкции, принципу зацепления и области применения. Ниже приведена классификация, соответствующая требованиям машиностроительных стандартов (в частности ГОСТ 16532-70, ГОСТ 13755-81 и ГОСТ 1643-81), с пояснениями по каждому типу.

Наименование	Описание	Преимущества / Недостатки	Изображение

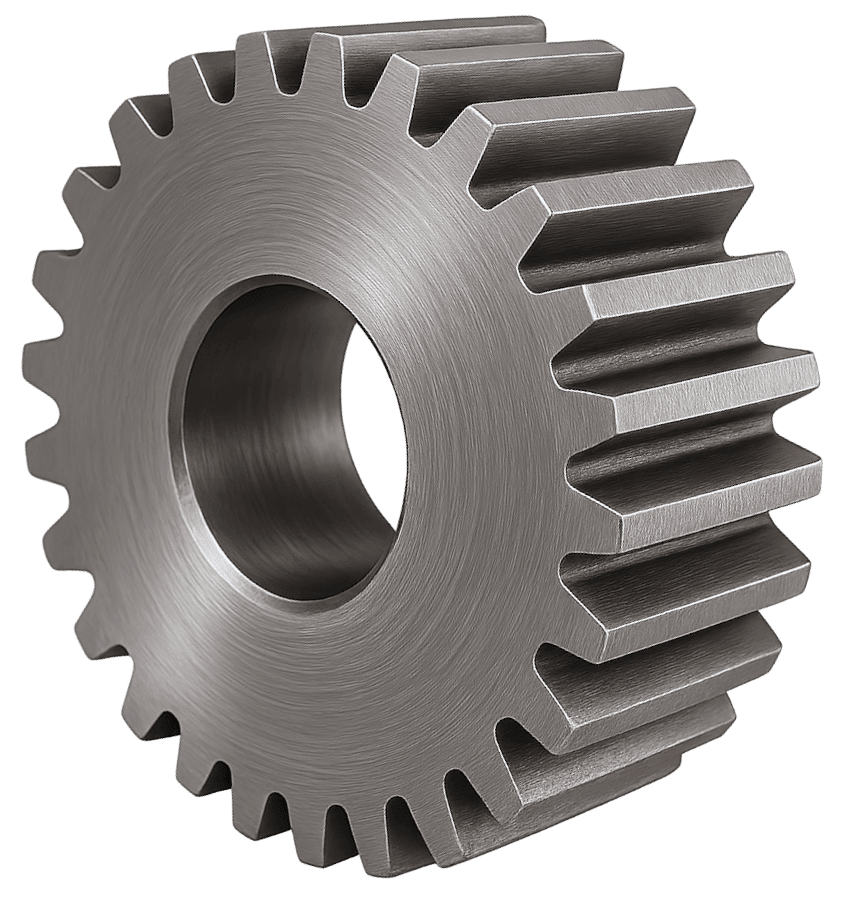

ЗУБЧАТОЕ КОЛЕСО ЦИЛИНДРИЧЕСКОЕ ПРЯМОЗУБОЕ	Зубья расположены параллельно оси, что обеспечивает простой и недорогой способ передачи крутящего момента.	Преимущества: Простота изготовления, низкая стоимость, высокая надёжность при низких и средних нагрузках. Недостатки: Шумность при работе, ограниченная возможность передачи высоких нагрузок, низкая плавность работы.

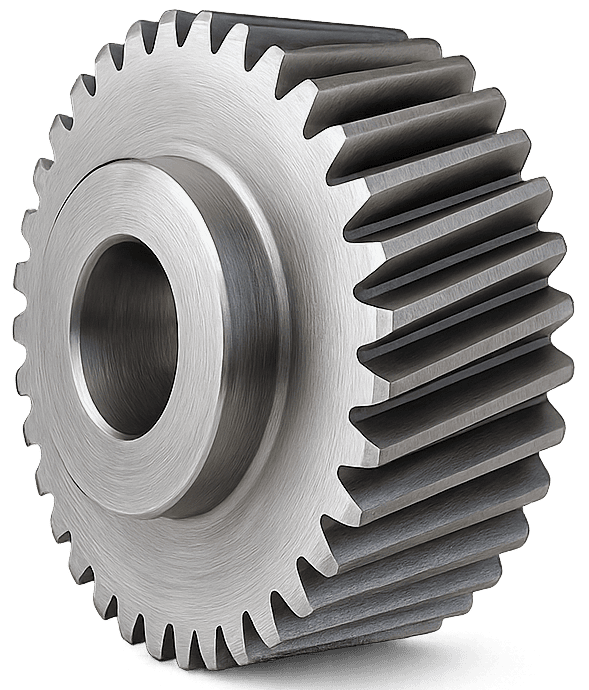

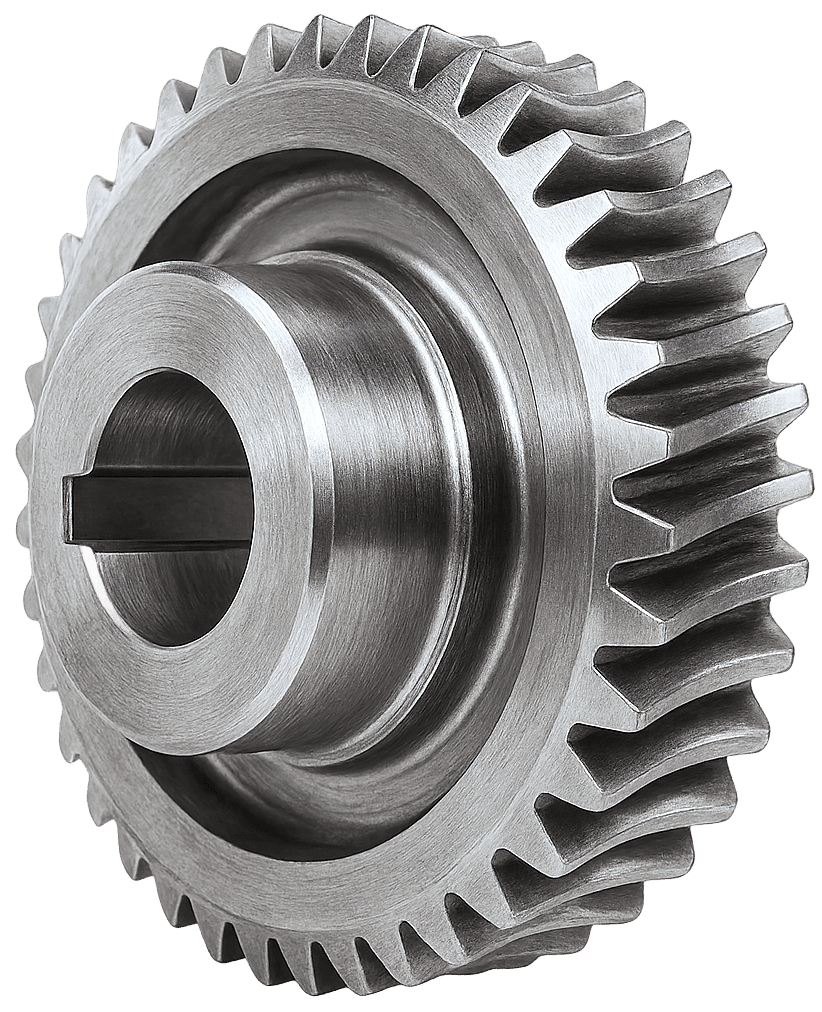

ЗУБЧАТОЕ КОЛЕСО ЦИЛИНДРИЧЕСКОЕ КОСОЗУБОЕ	Зубья расположены под углом к оси, что позволяет более плавно и тихо передавать крутящий момент.	Преимущества: Меньше вибраций и шума, более высокая прочность на сдвиг. Недостатки: Сложность изготовления, повышенное трение, требует более точной регулировки зацепления.
ЗУБЧАТОЕ КОЛЕСО ЦИЛИНДРИЧЕСКОЕ ШЕВРОННОЕ	Зубья имеют V-образную форму, которая уменьшает осевую нагрузку и позволяет равномерно распределять усилия.	Преимущества: Отсутствие осевой составляющей силы, плавная работа, высокая долговечность. Недостатки: Сложность производства, дороговизна, требуется точная регулировка зацепления.

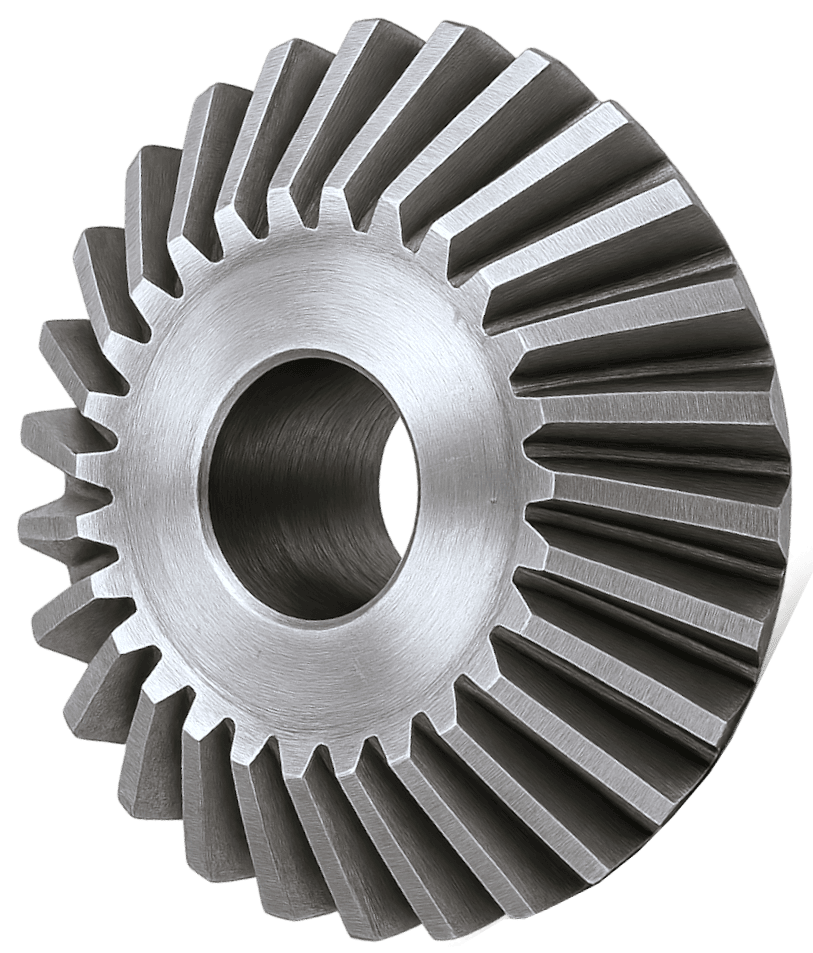

ЗУБЧАТОЕ КОЛЕСО КОНИЧЕСКОЕ ПРЯМОЗУБОЕ	Колеса конической формы с прямыми зубьями. Применяются для передачи движения при низких скоростях.	Преимущества: Простота изготовления, низкая стоимость, высокая надёжность при низких и средних нагрузках. Недостатки: Шумность при работе, ограниченная возможность передачи высоких нагрузок, низкая плавность работы.
ЗУБЧАТОЕ КОЛЕСО КОНИЧЕСКОЕ КОСОЗУБОЕ	Колеса конической формы с косыми зубьями. обеспечивают более плавное и тихое зацепление.	Преимущества: Меньше вибраций и шума, более высокая прочность на сдвиг. Недостатки: Сложность изготовления, повышенное трение, требует более точной регулировки зацепления.

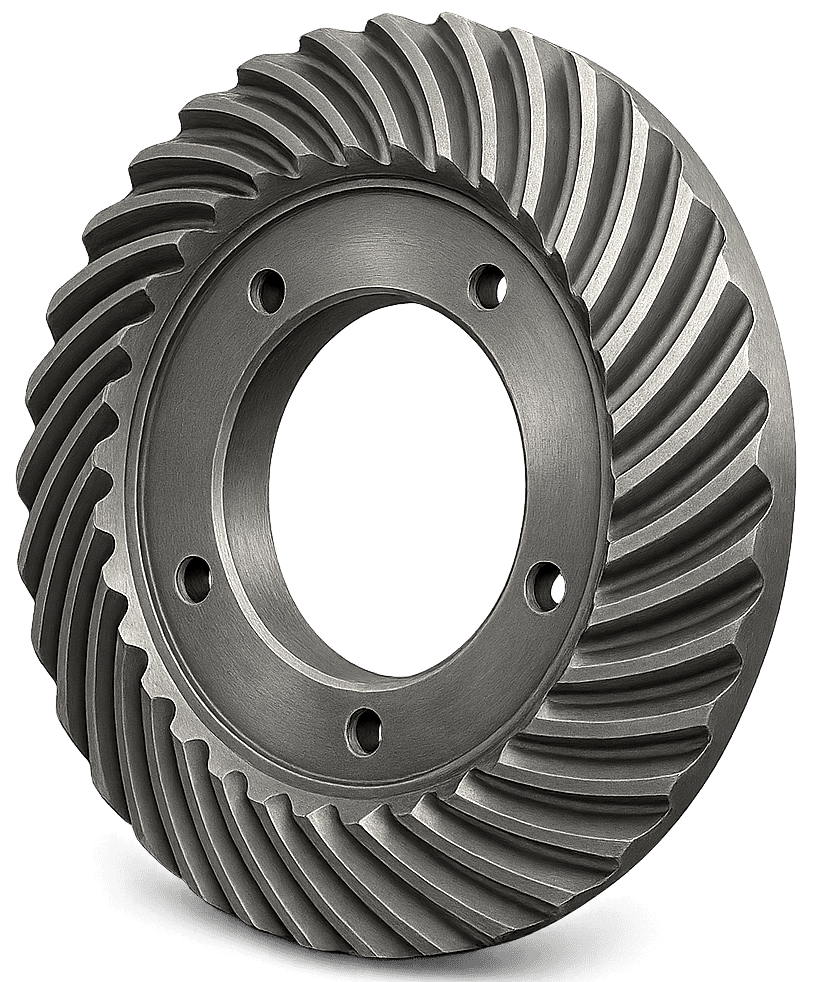

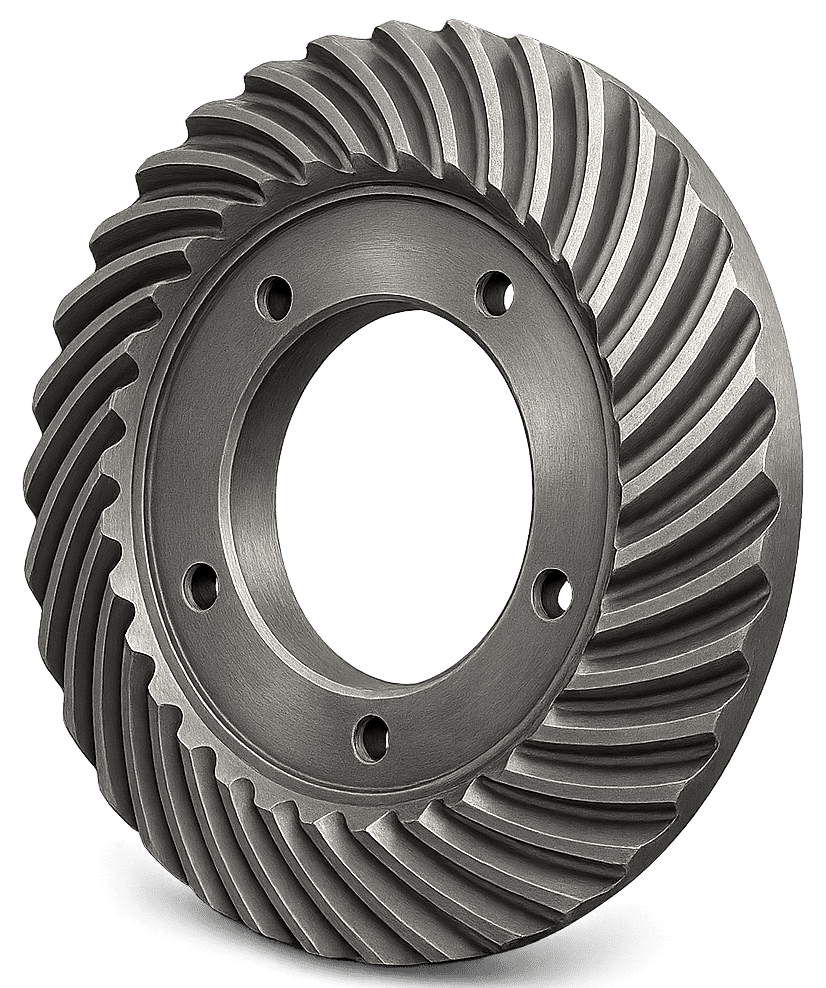

ЗУБЧАТОЕ КОЛЕСО КОНИЧЕСКОЕ КРУГОВОЕ	Зубья имеют криволинейную форму.	Преимущества: Высокая точность и плавность работы. Недостатки: Высокая стоимость производства, сложность обработки, требует смазки высокого качества.
ЗУБЧАТОЕ КОЛЕСО ГИПОИДНОЕ И ВИНТОВОЕ	оси не пересекаются и не параллельны	Преимущества: Позволяет передавать крутящий момент при высоких углах и с высокой нагрузкой. Недостатки: Высокая стоимость производства, сложность обработки, требует смазки высокого качества.
КОЛЕСА ВТУНРЕННЕГО ЗАЦЕПЛЕНИЯ	зубья располагаются с внутренней стороны венца.	Используются в планетарных механизмах и редукторах.

Классификация зубчатых колес по другим признакам:

1. По назначению

• Передаточные (силовые) — передают вращение и момент между валами (например, в редукторах).
• Распределительные — распределяют движение между несколькими валами (в распределительных механизмах, синхронизаторах).
• Повышающие и понижающие — изменяют частоту вращения.
• Измерительные и делительные — применяются в станках и точных приборах, где требуется высокая точность перемещения.

2. По типу профиля зуба

• Эвольвентные — наиболее распространённый тип, обеспечивающий постоянство передаточного отношения даже при изменении межосевого расстояния.
• Циклоидальные — применяются в точных приборах и часовых механизмах, отличаются мягким зацеплением.
• С профилем Новикова — обладают повышенной контактной прочностью, используются в тяжёлых приводах.

3. По конструкции

• Цельные — изготавливаются из цельного куска металла, применяются для малых и средних диаметров.
• С насадным венцом — зубчатый венец напрессован или приварен к ступице, что облегчает замену изношенной части.
• Составные (сегментные) — венец собирается из отдельных секций, удобны для крупногабаритных передач.
• С упругими вставками — применяются для компенсации вибраций и смещения валов.

4. По способу изготовления

• Фрезерованные — зубья нарезаются червячными или дисковыми фрезами.
• Долблёные — метод используется при обработке внутренних зубьев.
• Шлифованные — применяются для высокоточных механизмов, где требуется минимальная погрешность.
• Отлитые, штампованные или прессованные — изготавливаются массово при невысоких требованиях к точности.

5. По условиям эксплуатации

• Открытые передачи — работают без кожуха, требуют периодической смазки.
• Закрытые передачи — размещаются в корпусах с постоянной смазкой (редукторы).
• Высокоскоростные — нуждаются в балансировке и шлифованных зубьях.
• Тяжело нагруженные — выполняются из легированных сталей с закалкой, цементацией или азотированием поверхности.

Основные факторы при выборе зубчатых колес:

• Значение нагрузок и крутящего момента.
• Требования к скорости работы и точности передачи.
• Допустимый уровень шума и вибраций.
• Условия работы (температурный режим, влажность, загрязнённость).
• Требования к износостойкости и ремонтопригодности.
