Зубчатое колесо червячное

ООО Апгрейд оказывает услуги по изготовлению зубчатых червячных колес любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление зубчатых червячных колес с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление зубчатых червячных колес по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления зубчатых червячных колес

Изготавливаем зубчатые червячные колеса из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

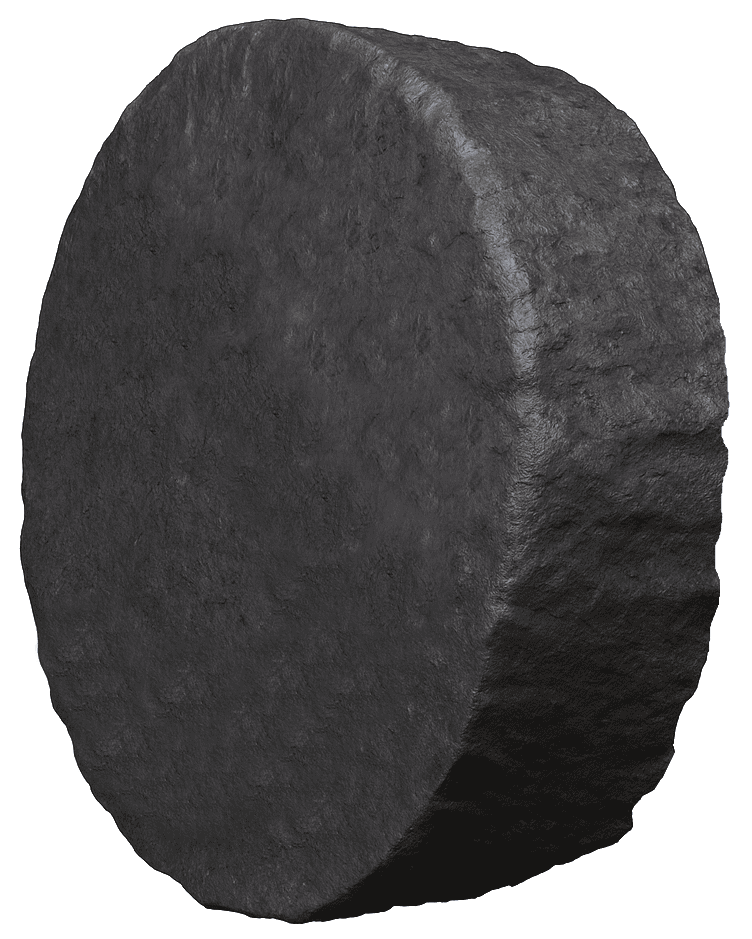

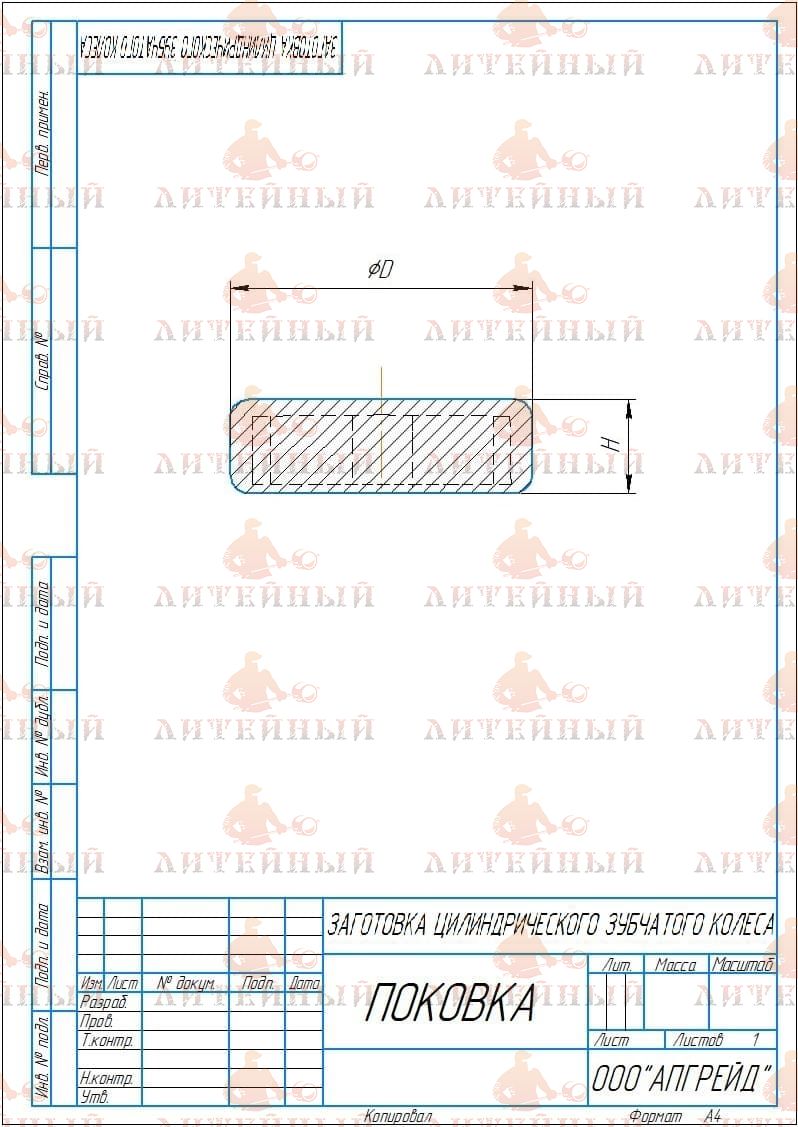

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

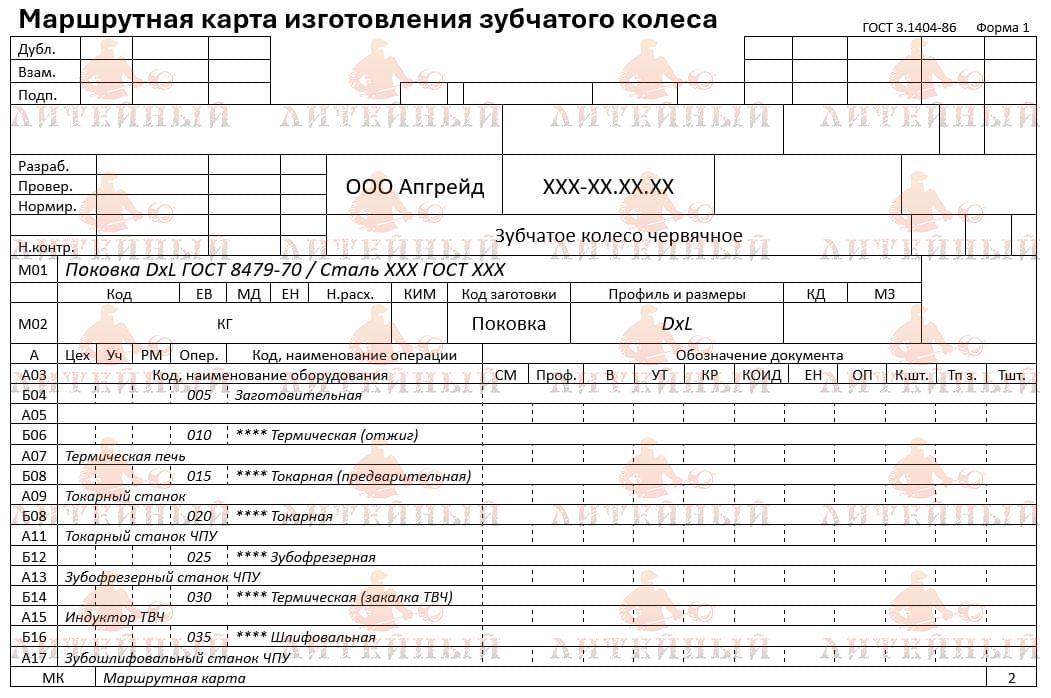

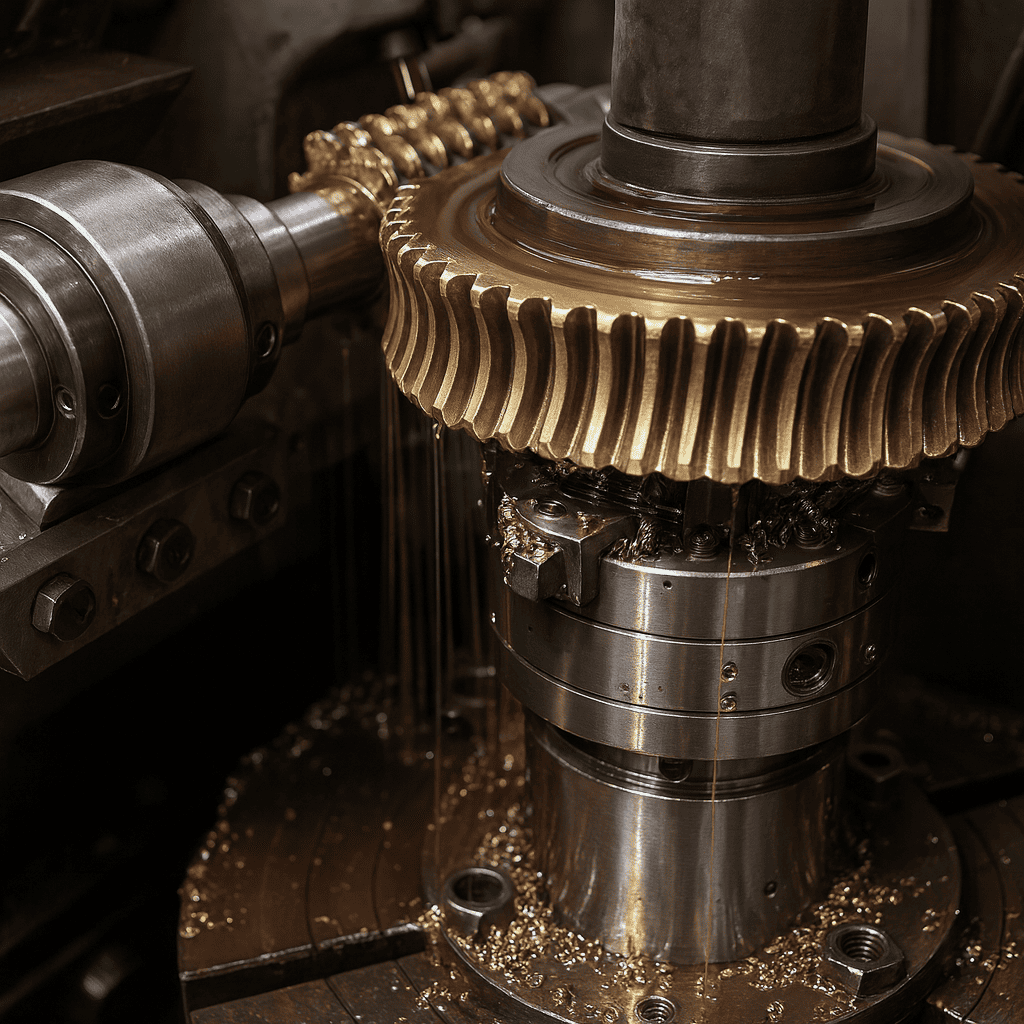

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая токарная обработка. Выполняется обтачивание наружного диаметра, торцов и расточка отверстия под вал. Заготовке придают геометрию, близкую к окончательным размерам, оставляя технологические припуски под чистовую обработку. Термообработка после черновой обработки. При необходимости проводят улучшение (закалка и отпуск) для достижения требуемых механических свойств сердцевины. Чистовая токарная обработка. Окончательное обтачивание наружной цилиндрической поверхности, торцов и отверстия под посадку, обеспечивая точность баз под зубообработку. Нарезание зубьев. Основная операция выполняется методом фрезерования, долбления или обкатки. Наиболее распространён метод обкатки (по ГОСТ 9324-80) с использованием червячной фрезы, обеспечивающий высокую точность профиля и равномерность шага зубьев. Шевингование или доводка. После нарезания зубьев выполняется шевингование для повышения точности поверхности боковых граней зубьев, устранения погрешностей шага и профиля.

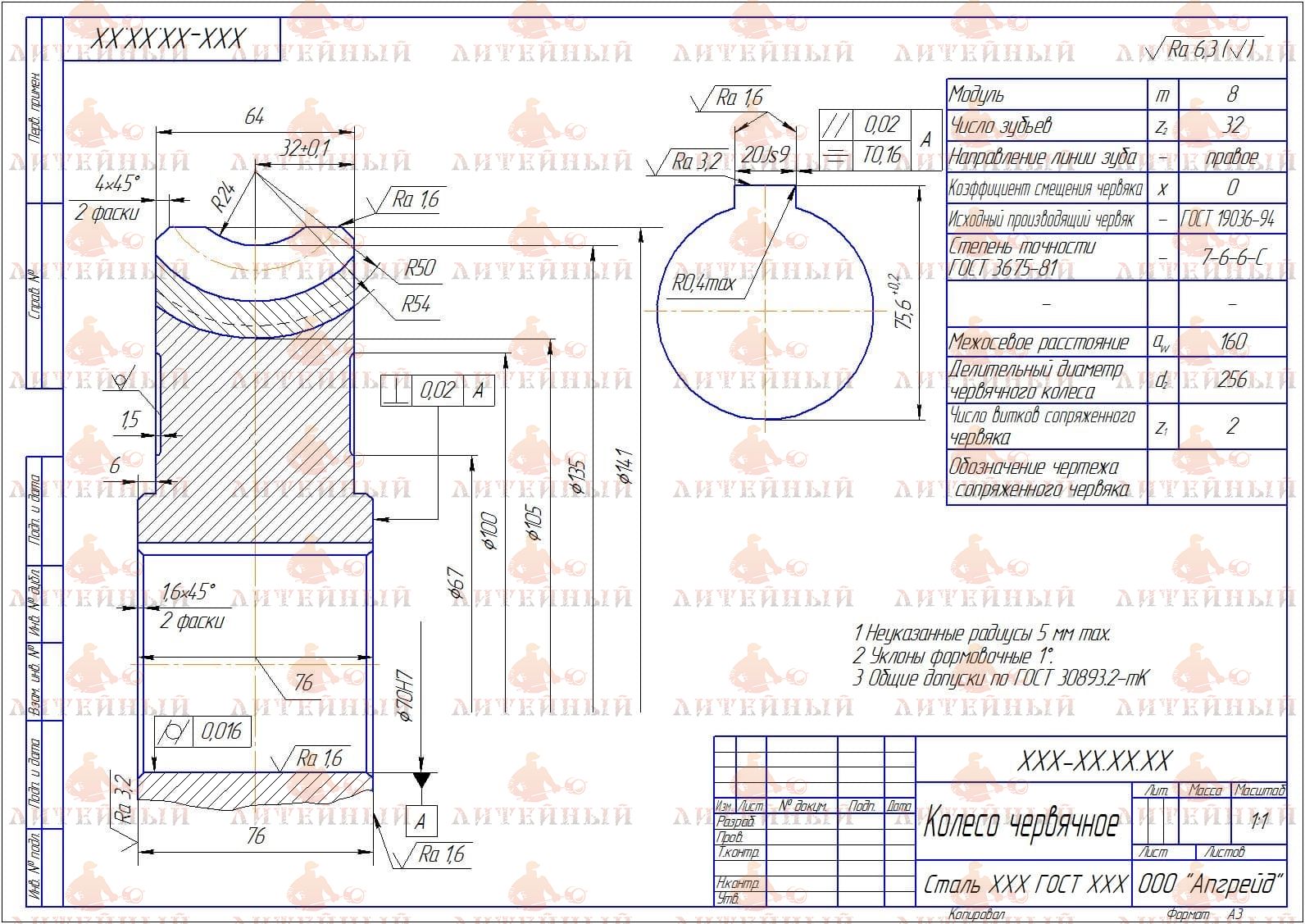

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термоупрочнение. Для сталей, предназначенных к цементации, выполняют цементацию и закалку, затем низкий отпуск. Для улучшенных сталей — закалку ТВЧ (токами высокой частоты) или азотирование. Шлифовка зубьев — финишная операция, обеспечивающая точность профиля до 6-го класса и снижение шероховатости до Ra 0,8–0,4 мкм. Контроль геометрии (радиальное биение, шаг, профиль, боковой зазор), балансировка. Контроль твёрдости и микроструктуры. Покрытие и защита. Нанесение антикоррозионного покрытия (масляная плёнка, фосфатирование, окраска). Колёса, предназначенные для закрытых редукторов, смазываются консервационным маслом и упаковываются в влагонепроницаемую тару.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория неразрушающего контроля
Лаборатория разрушающего контроля

Изготовление других видов зубчатых колес:

Предлагаем услуги по изготовлению других видов зубчатых колес:

Купить зубчатые червячные колеса

Заказать изготовление зубчатых червячных колес по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Фотогалерея

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Зубчатое червячное колесо — это деталь передачи в виде диска с зубьями, которая взаимодействует с червяком для передачи вращения между перекрещивающимися валами, обычно под углом 90 градусов. Оно служит для преобразования скорости и крутящего момента, обеспечивая высокий передаточный коэффициент и возможность самоторможения.

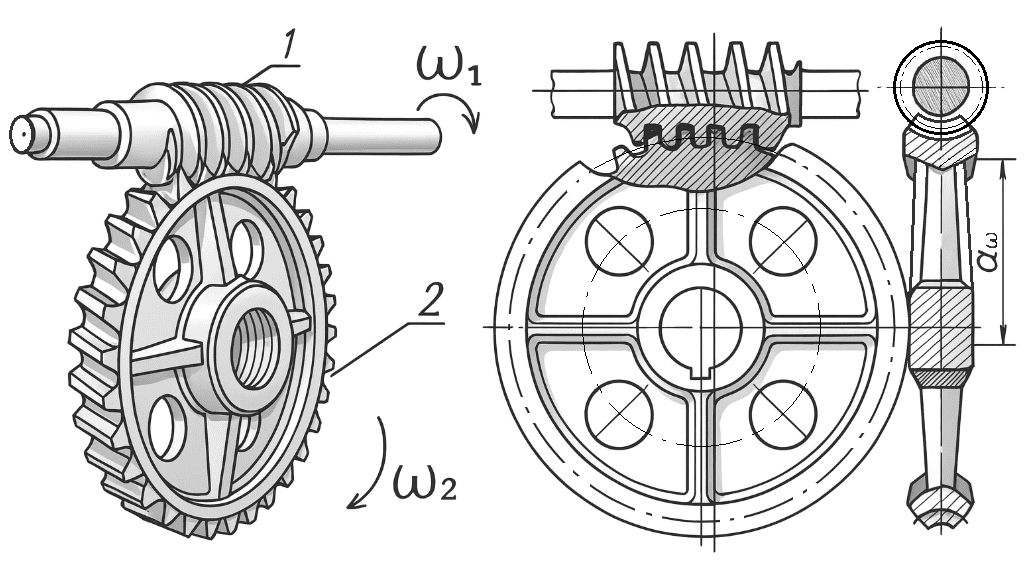

Рис. 1. Червячная передача.

1 – червяк, 2 - червячное колесо, а_ω– межосевое расстояние, ω₁- угловая скорость вращения червяка, ω₂- угловая скорость вращения колеса.

Основные характеристики и конструктивные особенности:

Форма: диск цилиндрической или конической формы с зубьями на поверхности.

Материал часто комбинируется: рабочий венец из бронзы или другого антифрикционного материала, сердечник — из стали или чугуна.

Конструкция включает зубчатый венец, ступицу с отверстием для крепления на валу и диск с возможными облегчёнными отверстиями.

Для изготовления используют различные заготовки в зависимости от размеров и требований: можно литьё, ковку или механообработку из металлов.

Проектирование включает расчёт углов зубьев, размеров венца, прочности и износостойкости зубьев, обеспечение эффективной смазки и охлаждения. При выборе учитывают нагрузочную способность, требуемый передаточный коэффициент, условия эксплуатации и совместимость с червяком.

Преимущества:

высокая надёжность,
плавность хода,
возможность самоторможения,
компактность.

Недостатки:

сравнительно высокая износостойкость,
необходимость хорошей смазки.

Применение

Применение распространено в машиностроении (редукторы, подъёмные механизмы), автомобилестроении (дифференциалы), лифтовом оборудовании и энергокомплексах, где требуется передача вращения под углом с высоким крутящим моментом и точным контролем движения.
