Справочная информация

Многорядная звездочка со ступицей с внешним зубчатым профилем — это элемент цепной передачи, состоящий из нескольких параллельных зубчатых венцов, объединённых на одном теле и дополнительно снабжённый наружными зубьями на ступице. Внешний зубчатый профиль ступицы предназначен для зацепления с другим механизмом — шестерней, зубчатым кольцом или муфтой, что позволяет комбинировать цепную и зубчатую передачи в одном узле. Такая конструкция применяется там, где требуется синхронная работа нескольких звеньев передачи при компактных габаритах.

Многорядная звездочка представляет собой высокопрочную, точно сбалансированную деталь, способную передавать крутящий момент одновременно через несколько рядов цепей, обеспечивая стабильную и долговечную работу приводных систем даже в условиях интенсивной эксплуатации.

Такая деталь работает под значительными нагрузками, поэтому к её геометрии, прочности и соосности предъявляются повышенные требования.

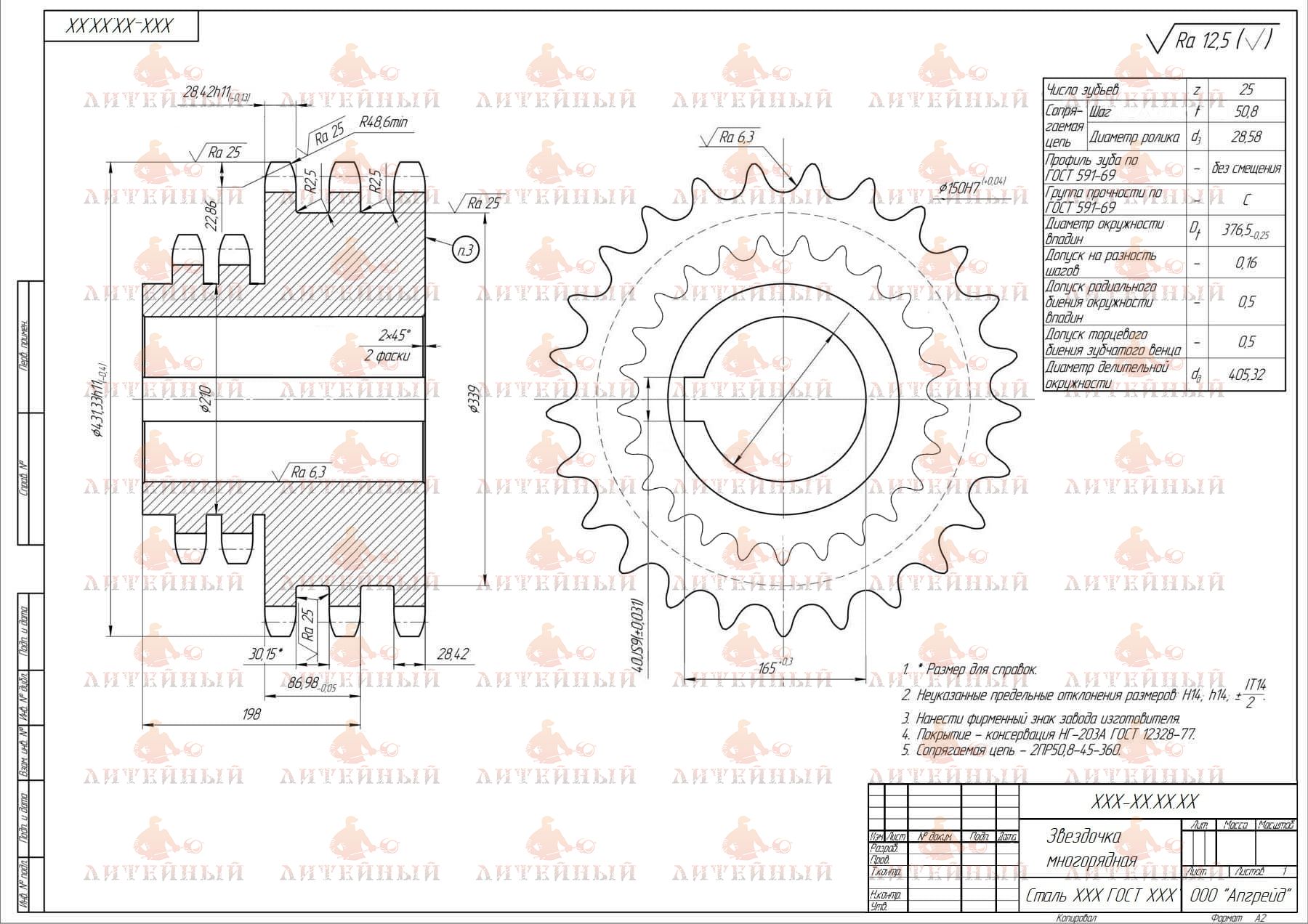

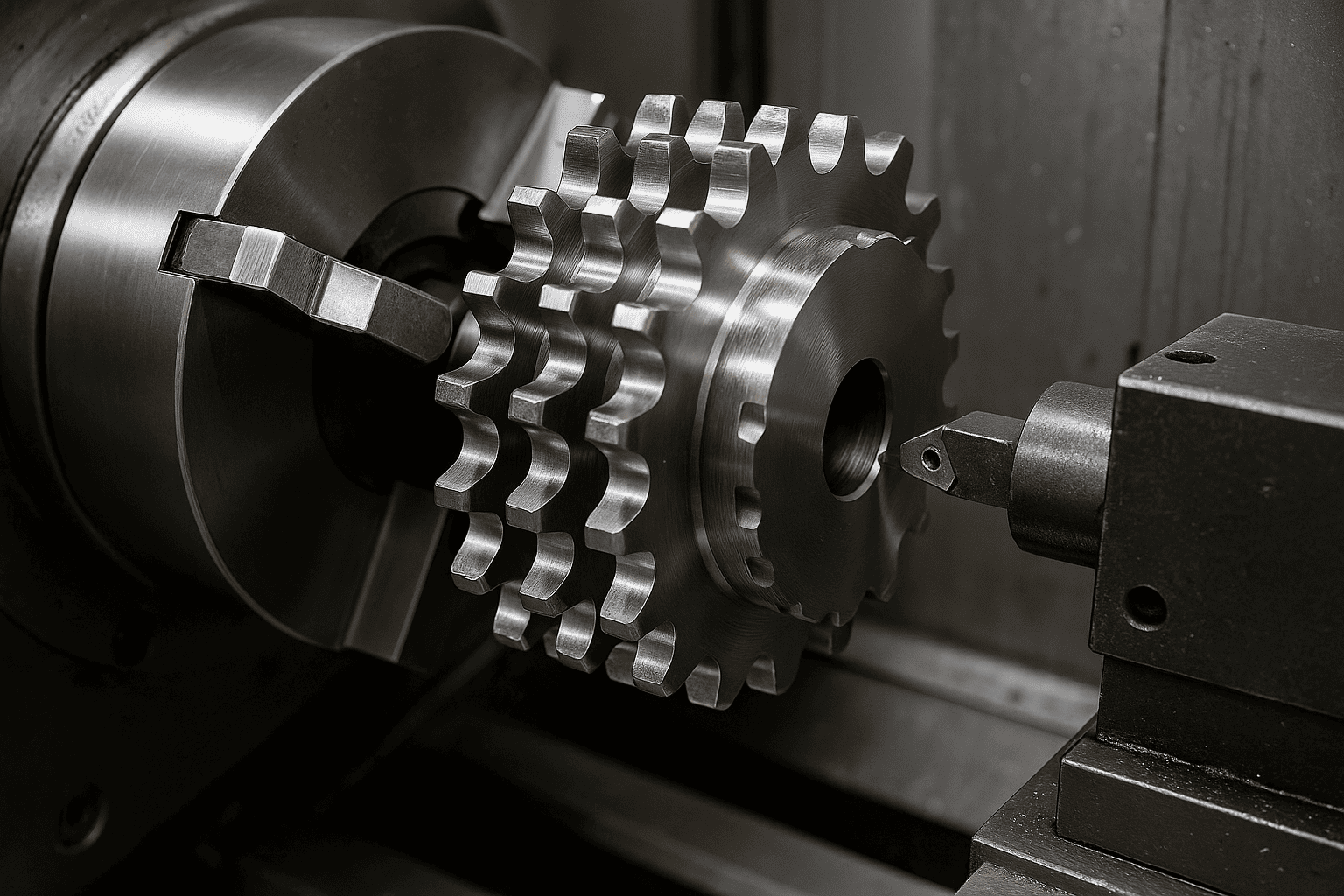

Рис.1. Многорядная звездочка

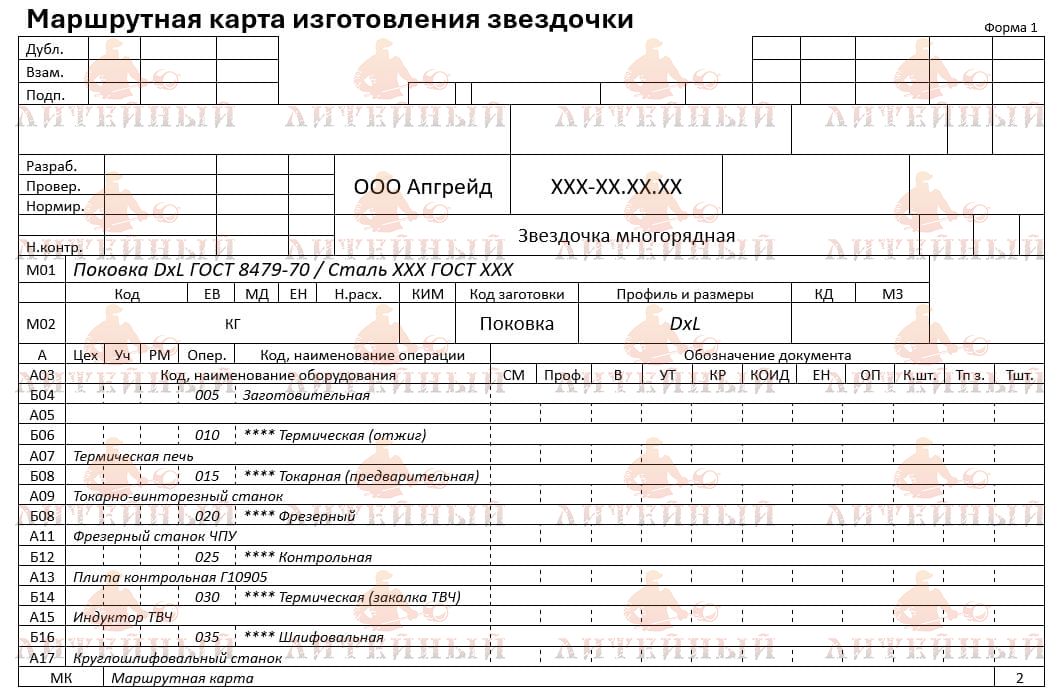

Заготовки для изготовления

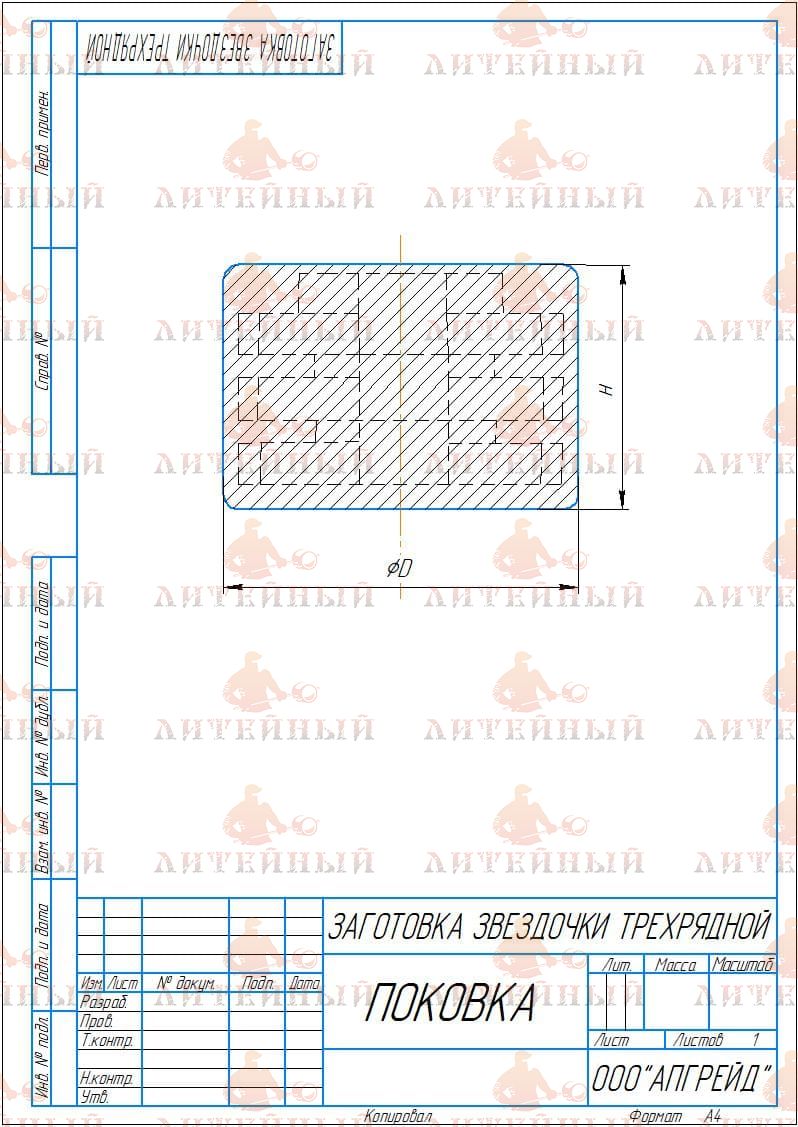

Заготовки для изготовления выбираются в зависимости от назначения и нагрузок. Наиболее распространённые варианты:

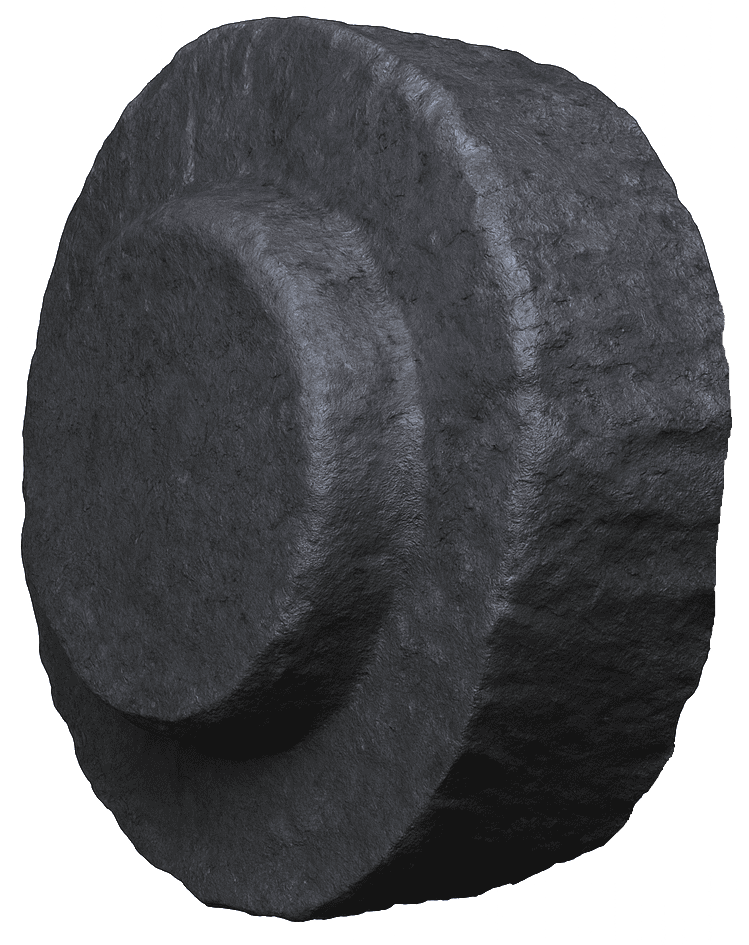

• Поковки из легированных сталей — для ответственных приводов с высокими нагрузками;
• Прокатные заготовки (круги, диски) — при серийном производстве и умеренных нагрузках;
• Литые заготовки — при массовом выпуске звездочек стандартных типоразмеров;
• Комбинированные заготовки — когда зубчатая ступица изготавливается отдельно и соединяется с венцом сваркой или посадкой с натягом.

Перед механической обработкой заготовка проходит термическую подготовку — нормализацию, закалку или отпуск для выравнивания структуры и снятия напряжений.

Материалы изготовления

Материалы изготовления подбираются по требуемой прочности, износостойкости и устойчивости к среде эксплуатации:

• Сталь 45 (ГОСТ 1050-2013) — для стандартных приводов;
• 40Х, 40ХН2МА, 35ХГСА (ГОСТ 4543-2016) — для повышенных нагрузок и скоростных режимов;
• 20ХН3А, 18ХГТ — для цементации и закалки зубчатых поверхностей ступицы;
• 12Х18Н10Т, 20Х13 (ГОСТ 5632-2014) — для коррозионных и влажных условий;
• СЧ20–СЧ25 (ГОСТ 1412-85) — для малонагруженных и неответственных передач.

Характеристики при проектировании:

• количество и шаг рядов цепных венцов;
• профиль и высоту зубьев цепной части (по ГОСТ 13568-97 или ISO 606);
• параметры внешнего зубчатого профиля ступицы (модуль, число зубьев, угол зацепления);
• ширину венцов и межрядный зазор;
• допуски на соосность и биение;
• тип посадки ступицы на вал (шпонка, шлицы, конусная втулка).

Проектирование требует согласования цепного и зубчатого зацепления — необходимо обеспечить, чтобы усилия распределялись равномерно и не вызывали перекосов.

Характеристики при выборе

Характеристики при выборе определяются условиями эксплуатации:

• передаваемая мощность и крутящий момент;
• скорость вращения;
• тип цепи (одинарная, двухрядная, трёхрядная и т.д.);
• модуль зубьев внешнего профиля;
• материал сопрягаемой шестерни или муфты;
• способ крепления и обслуживания узла.

В механизмах с высокой частотой вращения предпочтительно использовать закалённые стали с поверхностной твердостью 50–60 HRC и шлифованным профилем зубьев.

Преимущества и Недостатки

Преимущества:

• возможность совмещения цепной и зубчатой передачи в одном узле;
• высокая передаваемая мощность при компактных размерах;
• равномерное распределение нагрузки по нескольким рядам цепей;
• надёжное зацепление ступицы за счёт внешнего профиля;
• повышенная долговечность при термообработке зубьев.

Недостатки:

• высокая трудоёмкость изготовления (особенно при шлифовании внешнего профиля);
• повышенные требования к точности центровки;
• значительный вес;
• необходимость регулярного обслуживания и смазки сопряжённых элементов.

Применение

Применение многорядных звездочек со ступицей с внешним зубчатым профилем охватывает отрасли, где требуется сложная кинематическая передача с высокой нагрузкой и стабильной скоростью вращения:

• Металлургия — приводы рольгангов, подачи заготовок, комбинированные редукторы прокатных станов;
• Машиностроение — синхронизирующие механизмы станков, комбинированные приводы с чередованием цепного и зубчатого зацепления;
• Горнодобывающая промышленность — конвейеры, лебёдки, дробильные установки;
• Сельское хозяйство — тяжёлые приводы комбайнов, цепные транспортеры зерна;
• Строительная техника — смесители, ленточные и ковшовые конвейеры, подъёмные механизмы.

Многорядная звездочка со ступицей с внешним зубчатым профилем — это надёжный и функциональный элемент, который объединяет в себе преимущества цепной и зубчатой передачи, обеспечивая плавную, синхронную и долговечную работу сложных промышленных приводов.
