Изготовление отводов гнутых (холодногнутых) на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению холодногнутых отводов на заказ по чертежам с учетом всех требований Клиента.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления отводов

Изготавливаем отводы из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем металлопрокат (трубы) из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления холодногнутых отводов на нашем производстве: Отправить запрос

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.
МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов отводов:

Предлагаем услуги по изготовлению других видов отводов:

Отводы бесшовные (горячедеформированные) Отводы сварные (секторные) Отводы штампосварные

Купить холодногнутые отводы

Заказать изготовление гнутых отводов по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Гнутые (холодногнутые) отводы — это элементы трубопроводов, изготовленные методом пластической деформации трубы без разрезания и сварки при температуре ниже температуры рекристаллизации металла. Основная цель — изменение направления потока рабочей среды при сохранении целостности и прочности стенки. Такой способ позволяет получить отводы высокой точности без применения дополнительных соединений.

Рис.1. Гнутый отвод

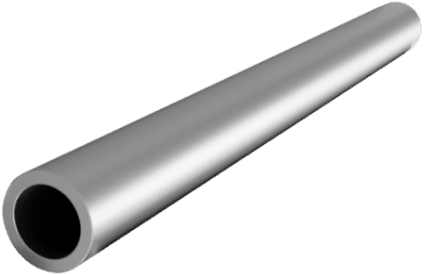

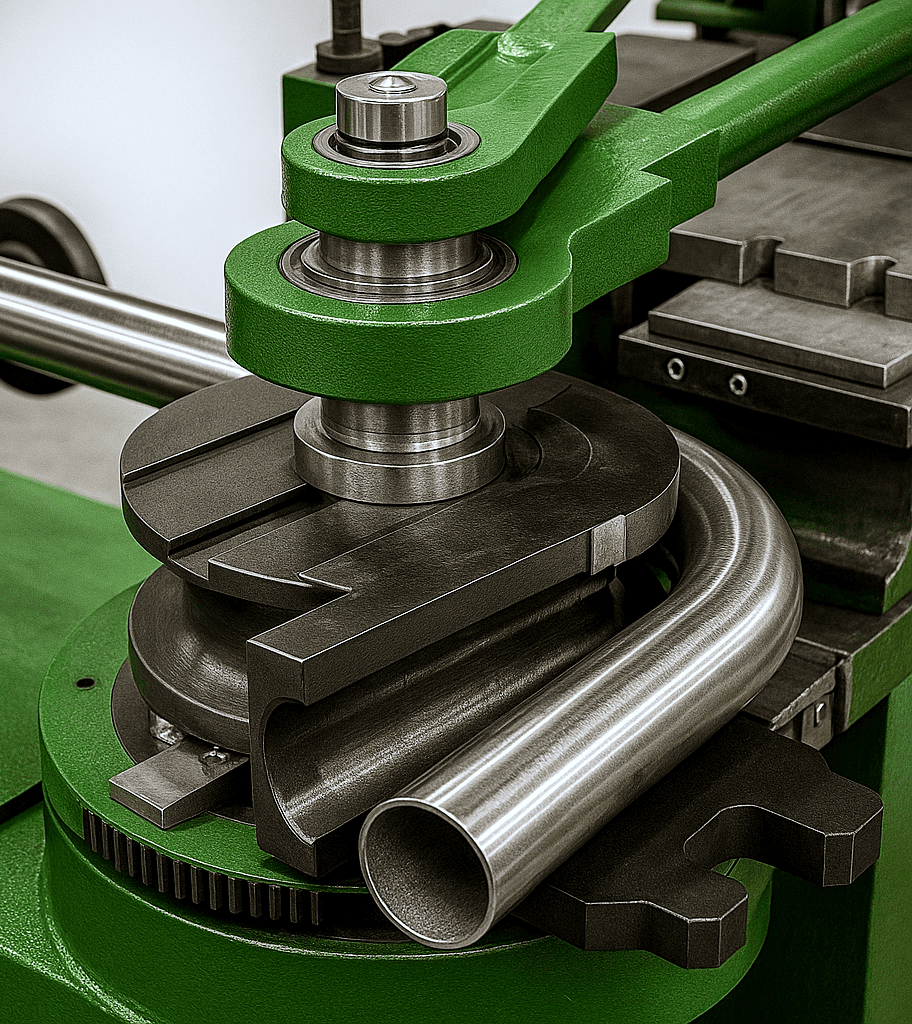

Заготовки для изготовления гнутых отводов — трубы горячедеформированные или холоднодеформированные, прошедшие термообработку и контроль качества. Перед гибкой труба тщательно проверяется на овальность, толщину стенки и отсутствие поверхностных дефектов. Заготовка нагревается лишь частично (при необходимости), но в большинстве случаев гиб выполняется в «холодном» состоянии на трубогибочных станках с дорном, который предотвращает смятие внутренней стенки.

Материал изготовления подбирается в зависимости от условий эксплуатации: для стандартных систем применяются стали Ст20, 09Г2С, 17Г1С; для агрессивных и высокотемпературных сред — нержавеющие и жаропрочные марки (12Х18Н10Т, 10Х17Н13М2Т, 15Х5М). Возможна гибка из цветных металлов и сплавов, если требуется повышенная коррозионная стойкость или малый вес конструкции.

Характеристики при проектировании включают расчет минимального радиуса гиба (не менее 1,5D для стали и 2D для нержавеющих сплавов, где D — наружный диаметр), толщины стенки и допустимых деформаций. При проектировании учитываются требования ГОСТ 17375-2001, ГОСТ 3262-75, а также стандарты на точность гибки и овальность. Важно обеспечить равномерное распределение напряжений и отсутствие морщин или утонения стенки.

Возможные габариты гнутых отводов — от 15 до 530 мм по наружному диаметру, с радиусами гиба от 1D до 5D. Угол поворота обычно 30°, 45°, 60°, 90° и 180°, но возможно изготовление по индивидуальным чертежам.

Преимущества:

высокая точность размеров,
отсутствие сварных швов,
равномерность внутренней поверхности,
сохранение механической прочности металла
экономичность при серийном производстве.

Недостатки

ограничения по толщине и диаметру трубы (при слишком толстостенных или крупных трубах гибка может вызвать деформацию),
необходимость специализированного оборудования.

Применение гнутых отводов охватывает трубопроводы низкого и среднего давления, системы отопления, водоснабжения, вентиляции, а также технологические линии предприятий нефтегазовой, химической и энергетической отраслей. Они эффективны в местах с ограниченным пространством и повышенными требованиями к герметичности и эстетике трубопровода, где использование сварных соединений нежелательно.
