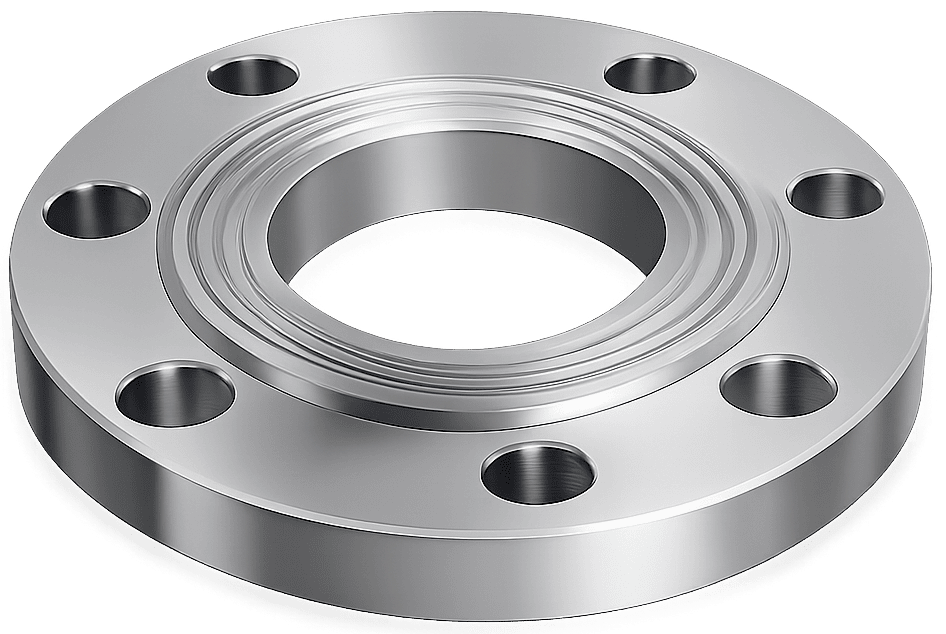

Фланцы стальные плоские приварные ГОСТ 12820-80

Тип	Плоские
Условный проход D_у	От 10 до 2400 мм
Условное давление Р_у	От 0,1 до 2,5 МПа
Температура среды	От -70 до +300 °С
Исполнение уплотнительной поверхности	1, 2, 3
Марки стали*	Ст.3сп, ст.20, ст.25, 09Г2С, 10Г2, 15ХМ, 12Х18Н9Т, 20Г, 20ГЛ, 10Г2ФБЮ, 08Х18Н9Т, 08Х18Н10, 12Х18Н10, 08Х18Н9, 12Х18Н9, 12Х18Н9Т, 13ХФА, 20ФА. * По желанию клиента изготавливаем фланцы из других марок стали.
Назначение	Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров

Для Ру 0,1÷1,0 МПа	Для Ру 1,6÷2,5 МПа

Примечания:

Допускается обработка поверхностей А с шероховатостью Ra ≤ 100 мкм.
Допускается выполнять угол фаски под сварной шов (55±3)°.

Исполнение 1

фланца с соединит. выступом

Исполнение 2

фланца с выступом

Исполнение 3

фланца с впадиной

D_у, мм	Р_у, МПа
	0,1	0,25	0,6	1	1,6	2,5
10	√	√	√	√	√	√
15	√	√	√	√	√	√
20	√	√	√	√	√	√
25	√	√	√	√	√	√
32	√	√	√	√	√	√
40	√	√	√	√	√	√
50	√	√	√	√	√	√
65	√	√	√	√	√	√
80	√	√	√	√	√	√
100	√	√	√	√	√	√
125	√	√	√	√	√	√
150	√	√	√	√	√	√
(175)	√	√	√	√	√	√
200	√	√	√	√	√	√
(225)	√	√	√	√	√	√
250	√	√	√	√	√	√
300	√	√	√	√	√	√
350	√	√	√	√	√	√
400	√	√	√	√	√	√
(450)	√	√	√	√	√	√
500	√	√	√	√	√	√
600	√	√	√	√	√	√
(700)	√	√	√	√	√	√
800	√	√	√	√	√	√
(900)	√	√	√	√	√
1000	√	√	√	√	√
1200	√	√	√	√	√
1400	√	√	√	√
1600	√	√	√	√
(1800)	√	√
2000	√	√
(2200)	√	√
2400	√	√

Тип фланца	Параметры среды		Марка материала
Тип фланца	Давление условное Р_у, МПа	Температура °С	Фланец
Стальной плоский приварной ГОСТ 12820-80	От 0,1 до 2,5	От -30 до +300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
		От -70 до +300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
		От -30 до +300	Ст.20, ст.25 по ГОСТ 1050-88
		От -40 до +300	15ХМ по ГОСТ 4543-71
		От -40 до +300	12Х18Н9Т по ГОСТ 7769-82
		От -30 до +300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов фланцев:

Предлагаем услуги по изготовлению других видов фланцев:

Фланцы DIN EN 1092-1 Фланцы ГОСТ 22814-83 Фланцы ГОСТ 22813-83 Фланцы ГОСТ 28759.4-2022 Фланцы ГОСТ 28759.3-2022 Фланцы ГОСТ 28759.2-2022 Фланцы ГОСТ 9399-81 Фланцы ГОСТ 12822-80 Фланцы ГОСТ 12821-80 Фланцы ГОСТ 33259-2015

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Фотогалерея "Изготовленные детали по чертежам"

Смотреть всё

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Фотогалерея продукции

Компания Апгрейд специализируется на поставке ФЛАНЦЕВ СТАЛЬНЫХ ПЛОСКИХ ПРИВАРНЫХ ГОСТ 12820-80 из инструментальных, конструкционных и специальных (коррозионных, жаропрочных) сталей и сплавов.

Вся продукция:

ПРОХОДИТ ТЕРМООБРАБОТКУ - для снятия возникающих при производстве внутренних напряжений и для придания заготовке требуемых физико-механических свойств;
ПРОВЕРЯЕТСЯ НА ХИМ.СОСТАВ оптико-эмиссионными и рентгенофлуоресцентными спектрометрами;
ПРОХОДИТ КОНТРОЛЬ МЕХАНИЧЕСКИХ СВОЙСТВ: испытания на разрыв, испытания на ударную вязкость, контроль твердости по Бринеллю НВ;
ПРОХОДИТ НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ (по требованию): методом УЗК на наличие внутренних дефектов и капиллярным методом для обнаружения дефектов поверхности изделий.
ИССЛЕДОВАНИЯ МАКРО И МИКРОСТРУКТУРЫ (по требованию): металлографические исследования (оценка формы, размера и расположения зерен металла и неметаллических включений; определение микротрещин, пор, раковин; анализ микроструктуры после термообработки и обработки металлов давлением);
ИСПЫТАНИЯ НА СТОЙКОСТЬ К МЕЖКРИСТАЛЛИТНОЙ КОРРОЗИИ (МКК) для нержавеющих марок сталей (по требованию);
ПОСТАВЛЯЕТСЯ С СЕРТИФИКАТОМ КАЧЕСТВА.

Купить Фланцы ГОСТ 12820-80

Заказать Фланцы ГОСТ 12820-80 по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru , через форму обратной связи на сайте или связавшись с нашим менеджером по телефону +7 (495) 984-97-09.
