Изготовление звездочек под втулку тапербуш (Taper Bush) любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению звездочек под втулку тапербуш любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление звездочек под втулку тапербуш с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление звездочек под втулку тапербуш по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления звездочек под втулку тапербуш

Изготавливаем звездочки под втулку тапербуш из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

Процесс изготовления звездочек под втулку тапербуш на нашем производстве: Отправить запрос

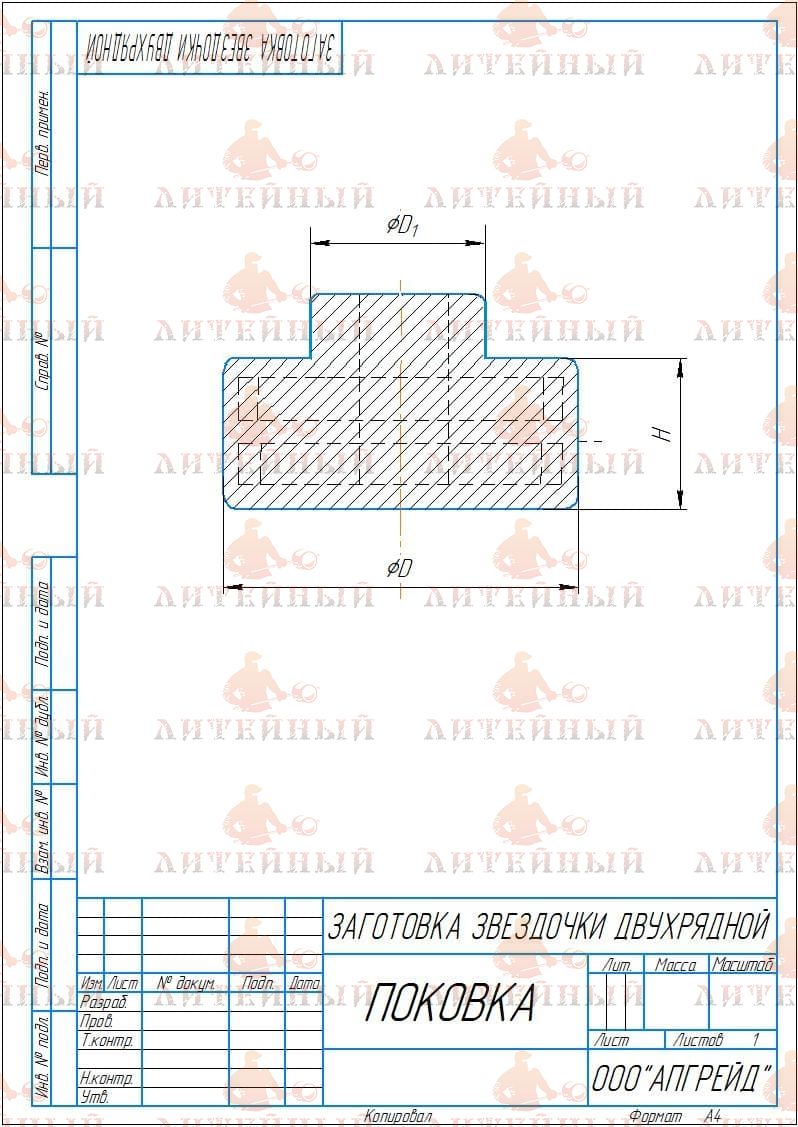

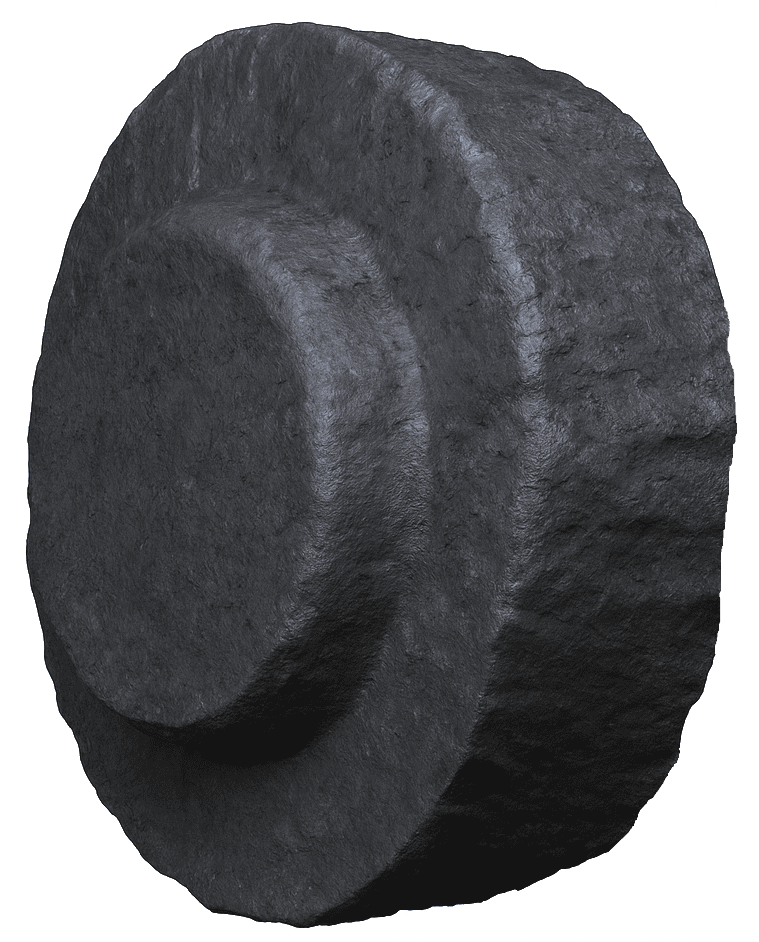

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

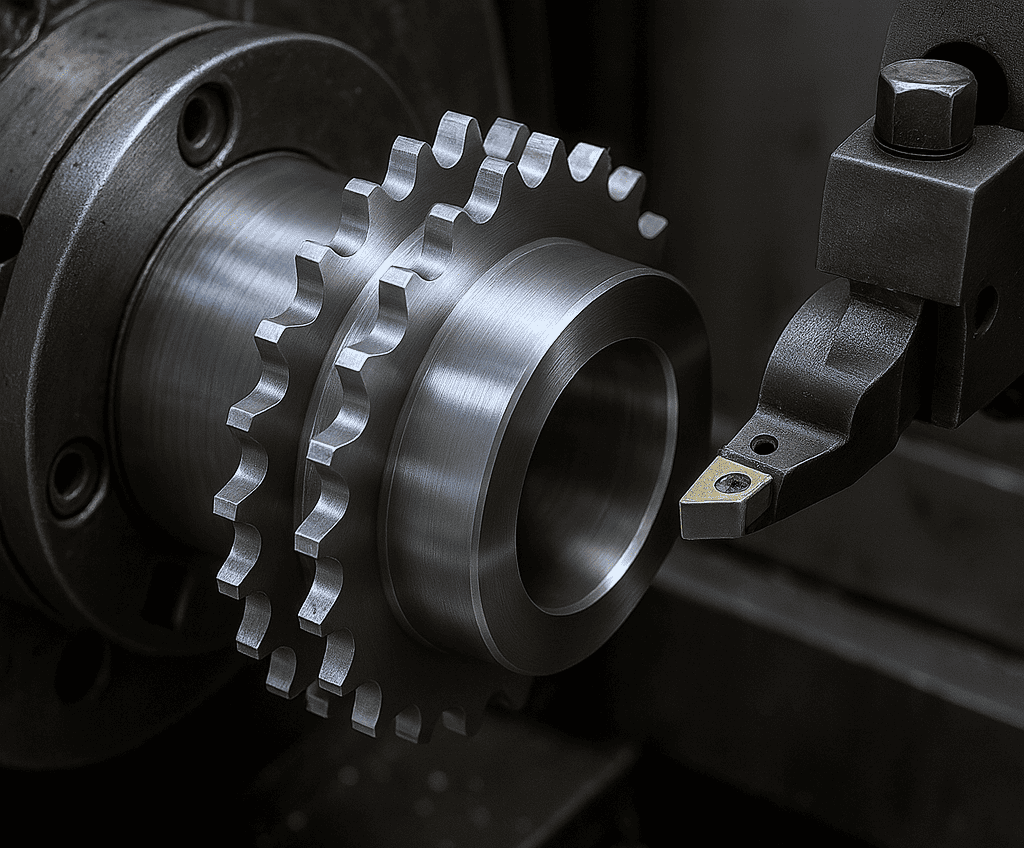

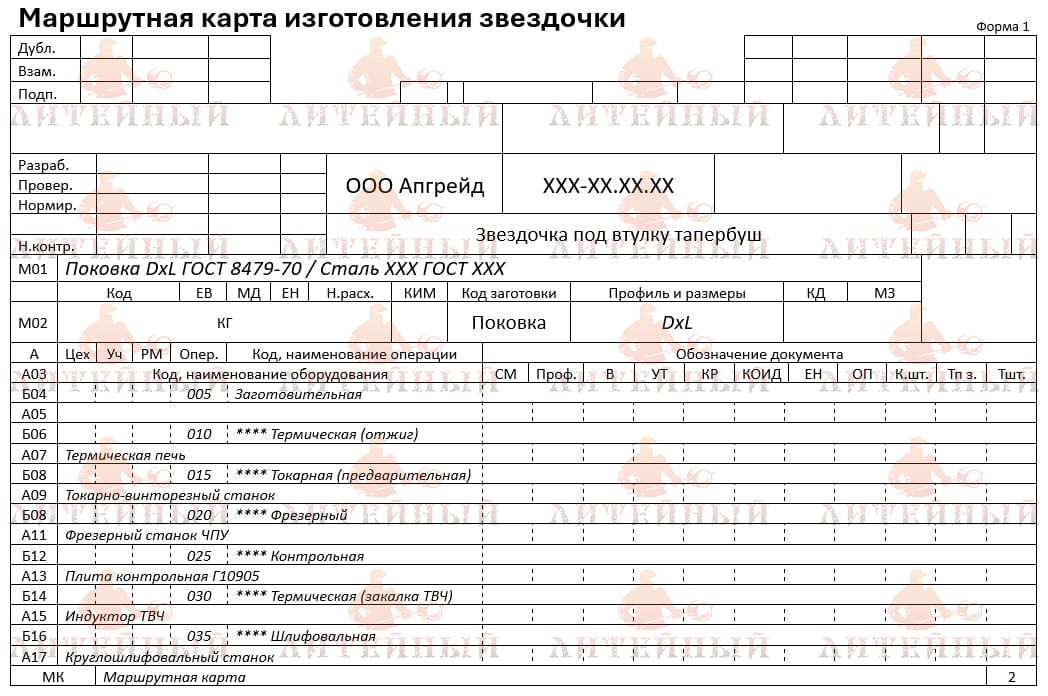

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая и чистовая токарная обработка - Обтачивание наружного диаметра, ступицы и отверстия под втулку Taper Bush; Расточка отверстия расточка под коническое посадочное отверстие с углом, соответствующим стандарту Taper Bush проточка под шпонку или фиксирующий элемент. Фрезерование зубьев на горизонтально-фрезерных станках с делительной головкой или на специализированных зубофрезерных автоматах. Контроль межосевых расстояний зубьев и радиального биения.

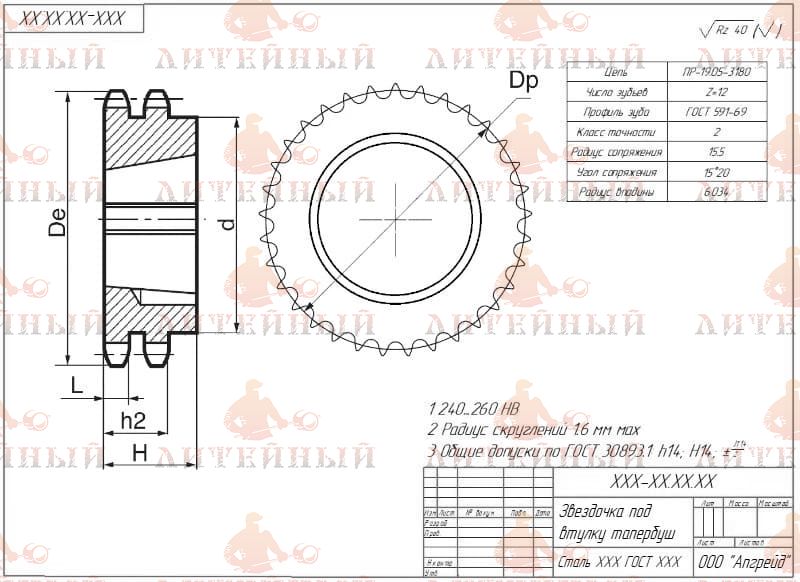

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (закалка с последующим отпуском) для повышения износостойкости зубьев и обеспечения требуемой твердости по поверхности. Финишное шлифование или притирка центрального отверстия Снятие фасок Контроль шероховатости по требованию чертежа Финишное покрытие (фосфатирование, оксидирование или окраска) для защиты поверхности от коррозии. Контроль качества готовой детали: проверяется точность конуса, совпадение с посадкой втулки Taper Bush, биение зубчатого венца и качество термообработки.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория неразрушающего контроля
Лаборатория разрушающего контроля

Изготовление других видов звездочек:

Предлагаем услуги по изготовлению других видов звездочек:

Однорядные звездочки Двухрядные звездочки Трехрядные звездочки Многорядные звездочки Звездочки со ступицей

Купить звездочку под втулку тапербуш

Заказать изготовление звездочек под втулку тапербуш по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Звездочка под втулку Taper Bush — это разновидность зубчатого колеса для цепных передач, конструкция которого предусматривает установку на конусную втулку с посадкой 1:12. Такая втулка позволяет быстро монтировать и демонтировать звездочку без подгонки по валу, обеспечивая точную центровку и надежное соединение. Конусная посадка исключает люфт и повышает износостойкость узла при работе под нагрузкой.

Рис.1. Звездочка под втулку Taper Bush

Заготовки для изготовления звездочек под втулку Taper Bush

Для изготовления звездочек под втулку Taper Bush применяются несколько типов заготовок — выбор зависит от способа производства (ковка, литьё, прокат, механическая обработка) и требуемой прочности.

Тип заготовки	Краткое описание	Применяемость
Поковка (свободная или штамповка)	Прочная, плотная структура без раковин и усадочных дефектов. Возможна термообработка и последующее точение под Taper Bush.	Для ответственных передач, особенно при больших нагрузках или высоких оборотах.
Прокат (круглый пруток, диск)	Используется для звездочек малого и среднего размера. Материал обрабатывается на токарных и фрезерных станках.	Универсальный вариант, особенно при мелких сериях.
Литая заготовка (сталь или чугун)	Применяется для серийного производства. Возможно получение заготовки сразу с профилем зубчатого венца.	Для стандартных цепей при умеренных нагрузках (чаще чугун).
Заготовка из листа (плазменная или газовая резка)	Используется для упрощённых звездочек без высокой точности (например, одиночных или промежуточных звеньев).	Для неответственных приводов, вспомогательных механизмов.

Материалы изготовления

Материал	Аналог (ISO/EN)	Применение
Сталь 45 (ГОСТ 1050-2013)	C45E (EN 10083-2)	Наиболее распространённый материал для звездочек средних нагрузок. После термообработки (закалка + отпуск) достигается 45–50 HRC.
40Х (ГОСТ 4543-2016)	41Cr4	Повышенная износостойкость и ударная вязкость. Используется для тяжёлых цепей и повышенных оборотов.
20Х, 35ХГСА, 40ХН2МА	—	Для нагруженных или скоростных приводов, часто с цементацией или ТВЧ-закалкой зубьев.
Серый чугун СЧ20–СЧ25 (ГОСТ 1412-85)	EN-GJL-200	Для массовых стандартных звездочек с низкой нагрузкой. Недорогой, хорошо обрабатывается.
Нержавеющая сталь 12Х18Н10Т (ГОСТ 5632-2014)	AISI 321	Для коррозионных сред, пищевой и химической промышленности.
Специальные сплавы (например, 20Х13, 40Х13)	AISI 420	При необходимости высокой коррозионной и износостойкости одновременно.

Характеристики при проектировании:

шаг и тип цепи (по ГОСТ 13568-97, ISO 606, DIN 8187);
число зубьев и диаметр делительной окружности;
профиль зуба и высоту венца;
размеры посадочного отверстия под втулку, включая конусность 1:12;
отверстия под болты крепления втулки;
балансировку и допуски соосности.

Важное требование — точное сопряжение между втулкой и ступицей, обеспечивающее плотную посадку без биений.

Характеристики при

Характеристики при выборе зависят от условий работы:

передаваемая мощность и частота вращения;
шаг цепи (08B, 10B, 16B и т.д.);
материал звездочки и втулки;
наличие стандартных типоразмеров втулок (1008, 1210, 1615, 2012 и др.);
условия среды (пыль, влажность, температура).

При выборе важно учитывать совместимость профиля и допусков, а также удобство обслуживания при замене втулки.

Преимущества:

простая и быстрая установка без необходимости точной подгонки под вал;
возможность многократного демонтажа без повреждения посадочных поверхностей;
высокая точность центрирования за счёт конусной посадки;
сокращение времени обслуживания и замены;
широкий выбор стандартных втулок Taper Bush для разных диаметров валов.

Недостатки:

несколько более высокая стоимость по сравнению с цельными звездочками;
ограниченная передача осевых нагрузок;
необходимость точного соблюдения моментов затяжки болтов при монтаже.

Применение

Применение звездочек под втулку Taper Bush охватывает широкий спектр отраслей, где требуется надёжная, легко обслуживаемая и взаимозаменяемая передача:

Металлургия — транспортеры подачи заготовок, рольганги, конвейеры;
Машиностроение — редукторы, станочные приводы, приводы ленточных транспортеров;
Сельское хозяйство — жатки, транспортеры зерна, кормораздатчики;
Пищевая промышленность — упаковочные машины, смесители, конвейеры из нержавеющей стали;
Строительная техника — дозаторы, бетономешалки, транспортные установки;
Горнодобывающая отрасль — приводы дробильных и сортировочных установок.

Звездочка под втулку Taper Bush сочетает в себе прочность, точность и простоту обслуживания. Благодаря модульной конструкции она позволяет быстро менять звездочки без остановки оборудования на длительный ремонт, что делает её оптимальным решением для современных производственных систем.
