Изготовление фланцевых плоских заглушек ГОСТ 12836-67 на заказ

ООО Апгрейд оказывает услуги по изготовлению фланцевых плоских заглушек ГОСТ 12836-67 на заказ по чертежам с учетом всех требований Клиента.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления заглушек

Изготавливаем заглушки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления фланцевых плоских заглушек ГОСТ 12836-67 на нашем производстве: Отправить запрос

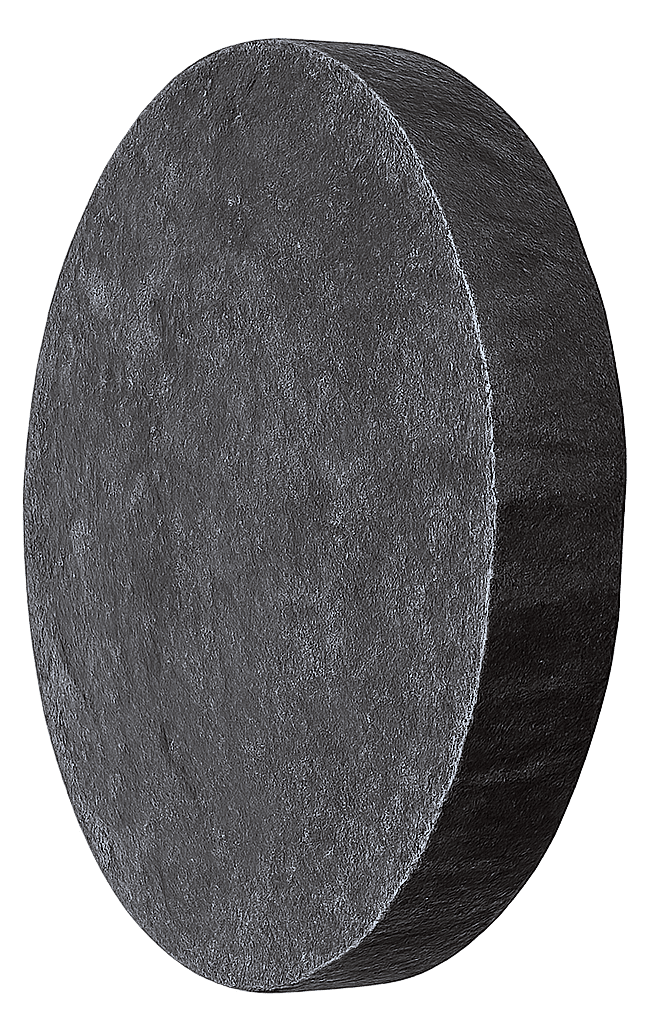

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

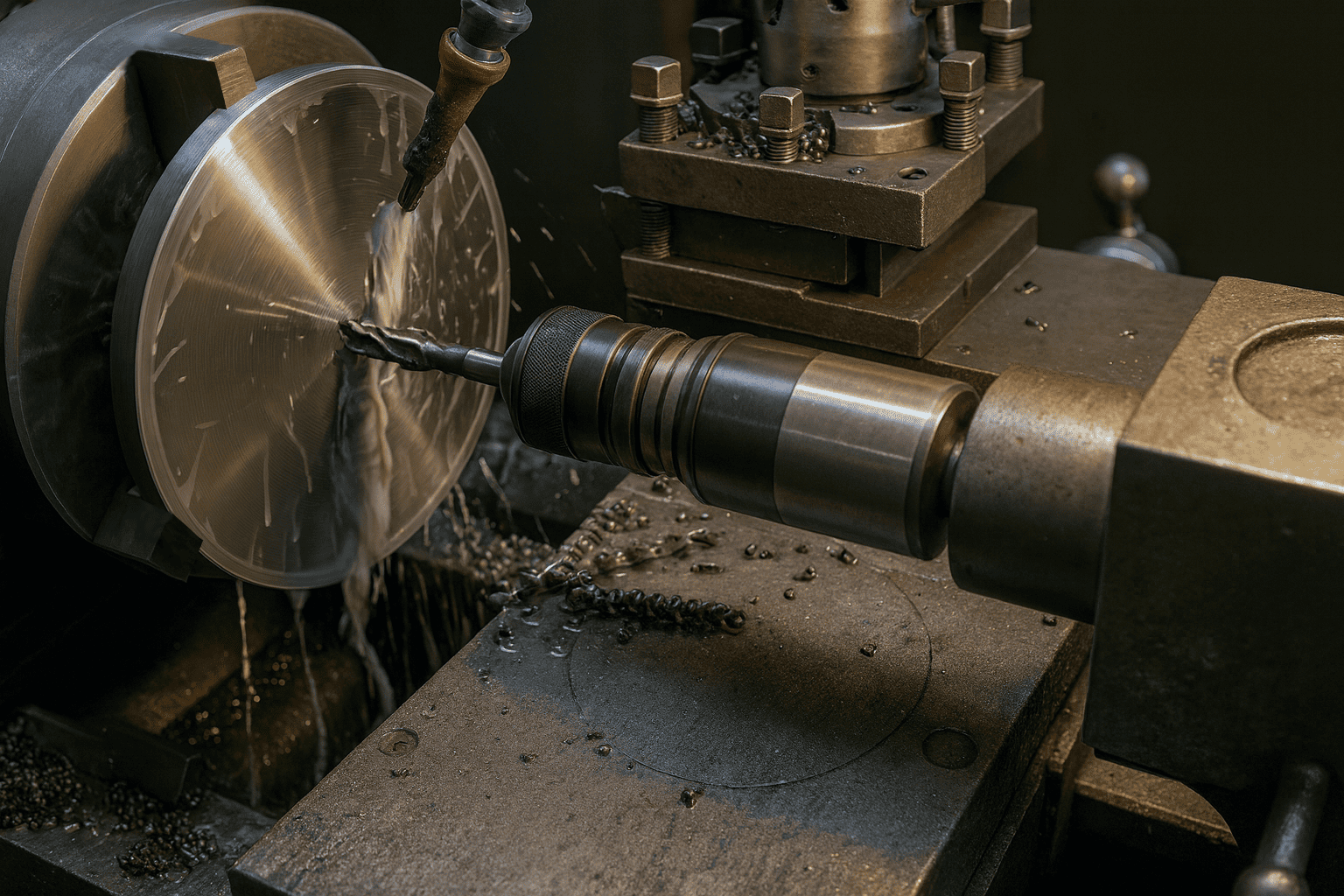

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов заглушек:

Предлагаем услуги по изготовлению других видов заглушек:

Заглушки поворотные по стандарту asme b16.5 Заглушки фланцевые с соединительным выступом ост 34-10-428-90 Заглушки фланцевые атк 24.200.02-90 Заглушки эллиптические гост 17379-2001 Заглушки плоские приварные ост 34.10.758-97

Купить фланцевые плоские заглушки ГОСТ 12836-67

Заказать изготовление фланцевых плоских заглушек ГОСТ 12836-67 по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Фланцевая заглушка — это элемент трубопроводной системы, предназначенный для герметичного перекрытия конца трубопровода, аппарата или резервуара. Она обеспечивает надёжное отсечение потока среды при проведении ремонта, испытаний, монтажа или временной консервации системы. В отличие от резьбовых или приварных заглушек, фланцевые конструкции позволяют многократный монтаж и демонтаж без повреждения соединений, что делает их удобными для промышленных объектов с периодическим обслуживанием.

Рис.1. Фланцевая заглушка

Виды фланцевых заглушек

Виды фланцевых заглушек	Описание, особенности	Применение	Характеристики
Заглушка плоская фланцевая по ГОСТ 12836-67	Конструкция представляет собой круглый диск с отверстиями под болты, аналогичный ответному фланцу. Особенности: Используется совместно с фланцами по ГОСТ 12820–80, ГОСТ 12821–80 и ГОСТ 12822–80. Обеспечивает плотное перекрытие при давлении до 16 МПа. Устанавливается с прокладкой между уплотнительными поверхностями.	Применяется в трубопроводах среднего и высокого давления, где требуется плоское фланцевое соединение.	Особенность конструкции: Простая и универсальная форма Макс. давление: до 16 МПа Тип соединения: Болтовое, фланцевое
Заглушка овальная по ГОСТ 12836-67 (тип 1)	Представляет собой овальный стальной диск с фаской под сварку. Особенности: Устанавливается между двумя фланцами. Выдерживает давление до 25 МПа. Удобна при временном перекрытии участка трубопровода — может устанавливаться без демонтажа фланца.	Применяется в трубопроводах высокого давления.	Особенность конструкции: Легкая установка между фланцами Макс. давление: до 25 МПа Тип соединения: Межфланцевое
Заглушка линзовая по ГОСТ 12836-67 (тип 2)	Форма линзы обеспечивает равномерное распределение усилия при затяжке болтов. Особенности: Применяется при давлении до 32 МПа. Высокая герметичность за счёт самоустанавливающегося профиля. Часто используется в ответственных магистралях (нефтегаз, химия, энергетика).	Используется в системах с повышенным давлением и температурой.	Особенность конструкции: Линзовый профиль повышает герметичность Макс. давление: до 32 МПа Тип соединения: Болтовое, уплотнительное

Материалы изготовления

Фланцевые заглушки изготавливаются из сталей, соответствующих условиям эксплуатации:

Группа материала	Марки сталей (по ГОСТ)	Область применения
Углеродистые	20, 25, 35, 45	Общепромышленные трубопроводы с умеренными давлениями и температурами
Низколегированные	09Г2С, 16ГС, 15ХМ	Системы высокого давления, температура до 450 °C
Нержавеющие	12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т	Агрессивные и коррозионные среды, пищевая и химическая промышленность
Теплостойкие	12Х1МФ, 15Х5М, 10Х9МФБ	Паровые линии, энергетическое оборудование
Чугун и алюминиевые сплавы	СЧ20, АК6	Низкое давление, технические и вентиляционные системы

Заготовки для изготовления

Поковки — применяются для заглушек высокого давления и ответственных объектов.
Прокатные диски и круги — используются для стандартных фланцевых заглушек низкого и среднего давления.
Литые заготовки — для крупных диаметров и неответственных участков.
Заготовка из листа (плазменная или газовая резка) — при изготовлении плоских заглушек малого диаметра.

Перед механической обработкой заготовка проходит термообработку — нормализацию или закалку с отпуском для снятия напряжений и улучшения структуры металла.

Основные характеристики

Диаметры условного прохода (DN): от 10 до 2000 мм.
Давление (PN): от 0,6 до 32 МПа (по ГОСТ), Class 150–2500 (по ASME).
Тип уплотнительной поверхности: плоская, выступ-паз, шип-впадина, линзовая.
Температура эксплуатации: от –70 °C до +600 °C (в зависимости от материала).
Способы крепления: болтовое соединение, сварное исполнение, комбинированное (фланец + сварка).

Применение фланцевых заглушек

Фланцевые заглушки широко используются во всех отраслях, где применяются трубопроводные системы:

Отрасль	Тип заглушек	Примеры применения
Нефтегазовая промышленность	Линзовые, овальные, BL (ASME)	Закрытие технологических линий, резервуаров, магистральных трубопроводов
Энергетика	Линзовые, плоские	Паропроводы, котельное оборудование, теплообменники
Химическая и пищевая промышленность	Нержавеющие, плоские	Реакторы, аппараты, трубопроводы с агрессивными средами
Металлургия	Стальные, усиленные	Газо- и водопроводы цехов, трубопроводы охлаждения
Строительная и коммунальная сфера	Плоские, овальные	Заглушка временных участков при монтаже водопроводов, систем отопления
Судостроение и машиностроение	Плоские и линзовые	Герметизация трубных контуров, испытания на герметичность
