Справочная информация

Однорядная звёздочка — это зубчатый элемент цепной передачи, обеспечивающий передачу вращения между валами посредством одной роликовой цепи. В отличие от многорядных, она взаимодействует только с одним рядом звеньев, что делает её конструкцию проще, компактнее и легче. От точности изготовления и прочности зубьев звёздочки напрямую зависит плавность хода цепи, уровень шума и срок службы всего механизма.

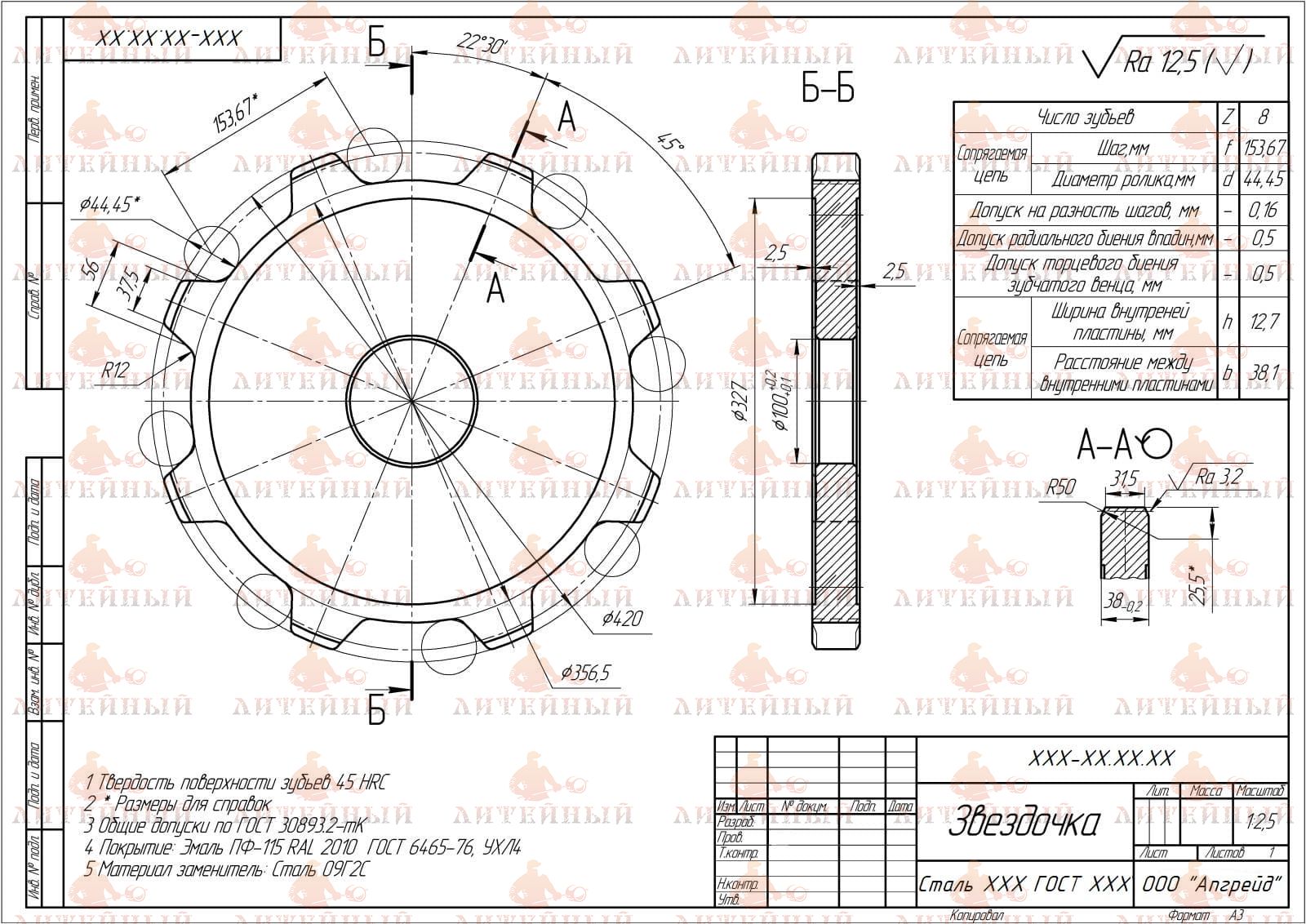

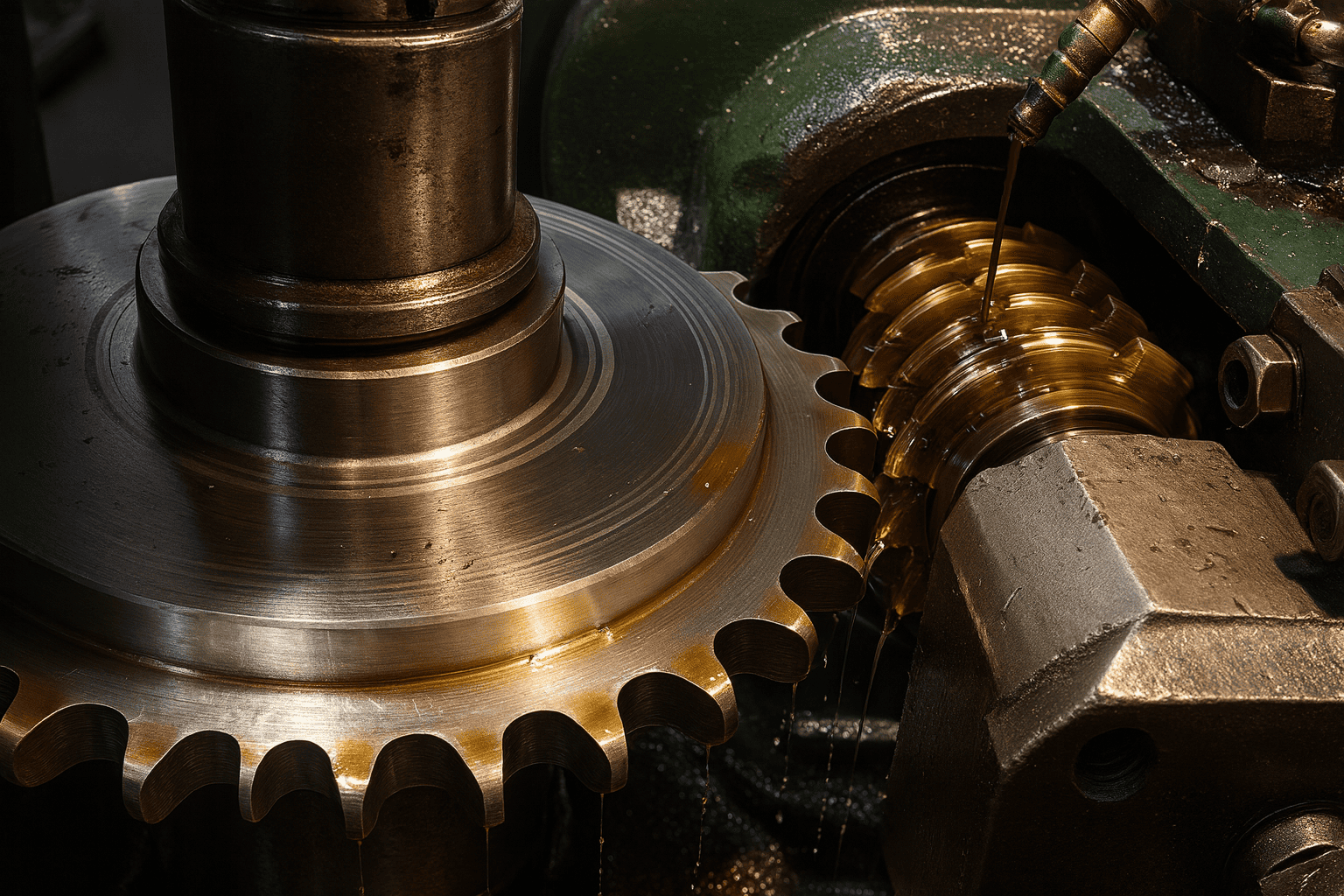

Рис.1. Однорядная звёздочка

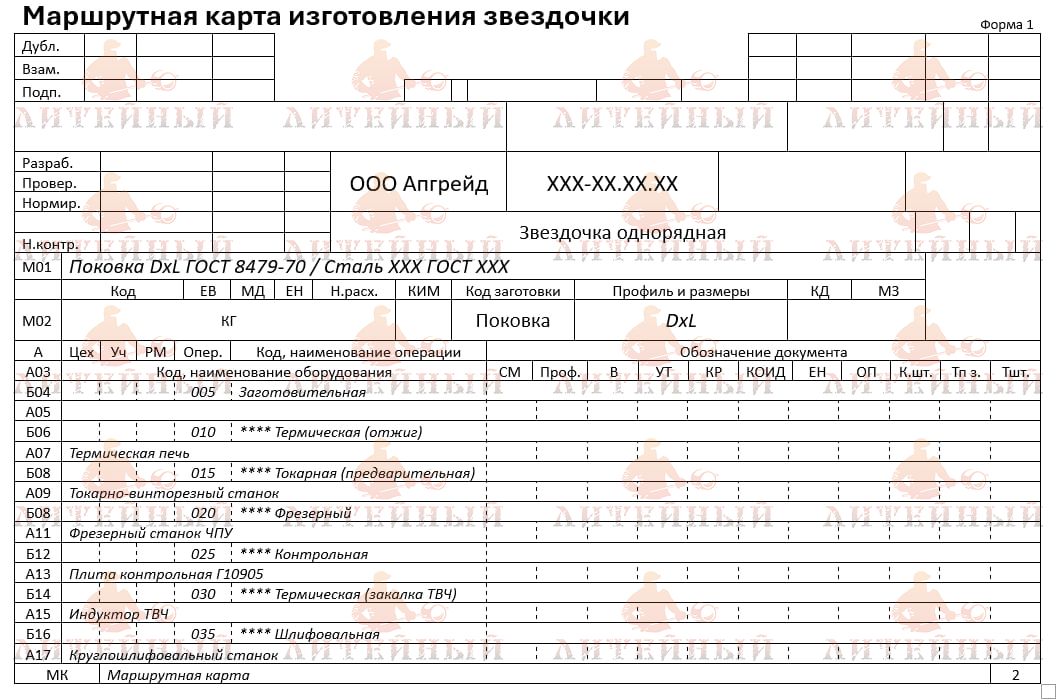

Заготовки для изготовления звездочек

Для изготовления однорядных звёздочек используют различные типы заготовок в зависимости от серийности производства и размеров изделия:

• Прокат круглый — наиболее распространённый вариант. Из него вытачивают тело звёздочки с последующей нарезкой зубьев. Применяется при мелко- и среднесерийном выпуске.

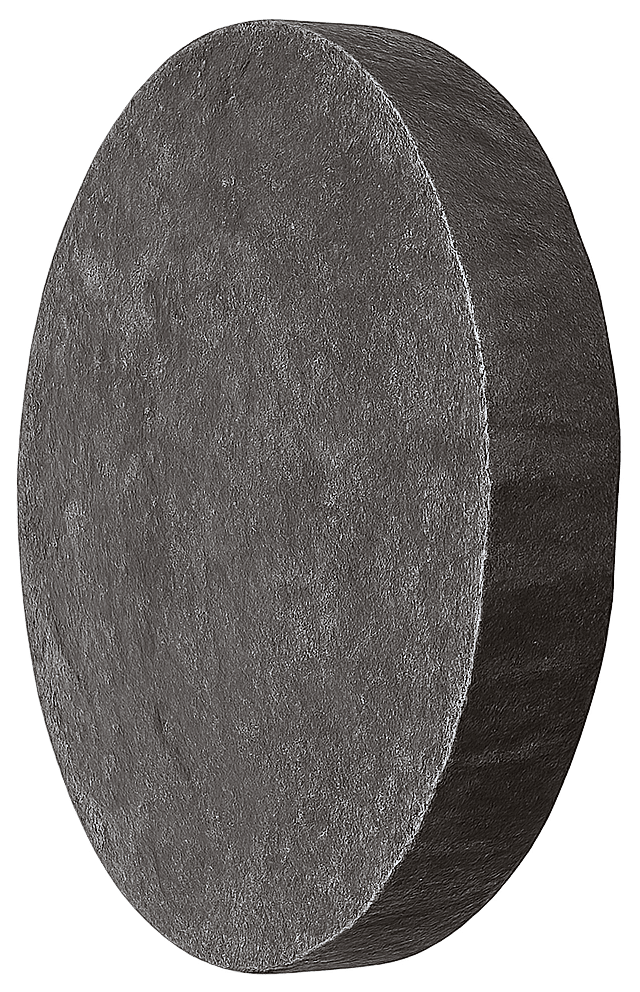

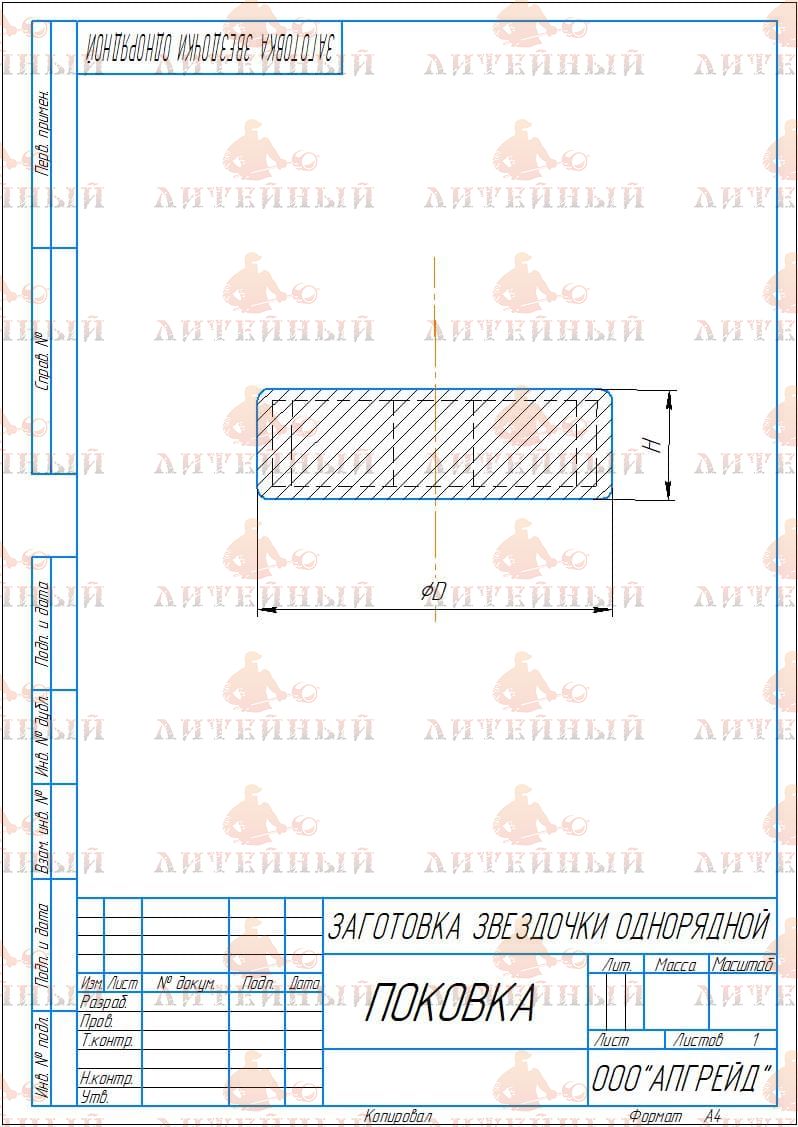

• Кованые или штампованные заготовки — используются при производстве прочных звёздочек для тяжёлых условий работы (например, горнодобывающее или дорожное оборудование). Ковка улучшает структуру металла и снижает риск усталостных разрушений.
• Литые заготовки — применяются при крупногабаритных звёздочках, когда обработка из прутка экономически нецелесообразна. Литьё может быть выполнено по моделям из песчано-глинистых или кокильных форм.
• Листовой прокат (плазменная или лазерная резка) — рационален для тонких или лёгких звёздочек в малосерийных и ремонтных работах. После вырезки проводят обработку отверстия и зубьев.

Материалы изготовления

Материал звёздочки подбирается в зависимости от нагрузки, условий эксплуатации и требований к износостойкости:

• Углеродистые стали — марки 35, 40, 45 (ГОСТ 1050-2013). Применяются для стандартных передач с умеренными нагрузками.
• Легированные стали — 40Х, 20Х, 40ХН, 20ХН3А, 12ХН3А. Повышают прочность, износостойкость и сопротивление усталости.
• Нержавеющие стали — 12Х18Н10Т, 08Х17Н13М2Т, 20Х13. Используются в пищевой, химической и морской среде.
• Закалённые стали с упрочнённой поверхностью — применяются при высоких скоростях и ударных нагрузках.
• Серый или ковкий чугун — в малонагруженных механизмах, где требуется демпфирование вибраций.
• Алюминиевые и бронзовые сплавы — в лёгких конструкциях и при необходимости снижения инерции.

Для повышения долговечности часто применяют термообработку: закалку зубьев ТВЧ, цементацию, нитроцементацию, хромирование или фосфатирование.

Характеристики при проектировании звездочек

• Шаг цепи (t) — определяет форму и размеры зубьев по ГОСТ 591-69.
• Количество зубьев (z) — влияет на плавность хода и ресурс цепи: чем больше зубьев, тем меньше износ.
• Диаметр делительной окружности (d₁) — основа для расчёта передаточного отношения.
• Ширина венца (b) — выбирается в зависимости от типа цепи (ПР, ПВ и др.) и нагрузки.
• Диаметр отверстия под вал и тип посадки — зависит от крутящего момента, конструкции муфты или посадочного соединения.
• Материал и термообработка — влияют на прочность и устойчивость зубьев к износу.
• Точность обработки — важно обеспечить соосность, равномерный шаг и минимальное биение зубьев, иначе цепь будет сходить с зацепления.
• Также при проектировании анализируются параметры смазки, вибрации, шум и тепловое расширение материала.

Характеристики при выборе однорядной звездочки

• шаг цепи и её тип (например, ПР-25.4, ПР-38.1, 08B, 10B, ANSI 40 и др.);
• количество зубьев и требуемое передаточное число;
• тип соединения с валом (шпоночное, шлицевое, под конусную втулку);
• допустимую нагрузку и частоту вращения;
• материал и термообработку (особенно при интенсивной эксплуатации);
• наличие защитных покрытий от коррозии;
• соответствие стандартам (ГОСТ, ISO, DIN, ANSI).

Для тяжёлых условий эксплуатации выбирают звёздочки с закалёнными зубьями и стальным корпусом. В лёгких или коррозионных условиях — нержавеющие или анодированные варианты.

Применение

Однорядные звёздочки применяются в самых разных отраслях машиностроения и транспорта:

• Промышленные приводы — редукторы, конвейеры, подающие механизмы, станочные передачи.
• Сельскохозяйственная техника — жатки, транспортеры, сеялки, комбайны.
• Дорожно-строительные машины — бетоносмесители, фрезы, виброплиты, гусеничные приводы.
• Мотоциклы и велосипеды — ведущие и ведомые звёздочки в цепных передачах.
• Подъёмно-транспортные механизмы — тали, грузовые лебёдки, цепные конвейеры.
• Оборудование пищевой промышленности — цепные линии, дозаторы, фасовочные автоматы (нержавеющее исполнение).

Однорядная звёздочка — элемент, в котором сочетаются простота конструкции и высокая функциональная нагрузка. При правильном выборе материала, термообработке и точной механической обработке она обеспечивает стабильную работу передачи и длительный срок службы даже в самых тяжёлых условиях эксплуатации.
