Изготовление нестандартных зубчатых реек любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению нестандартных зубчатых реек любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление нестандартных зубчатых реек с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление нестандартных зубчатых реек по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления нестандартных зубчатых реек

Изготавливаем нестандартные зубчатые рейки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

Процесс изготовления нестандартных зубчатых реек на нашем производстве: Отправить запрос

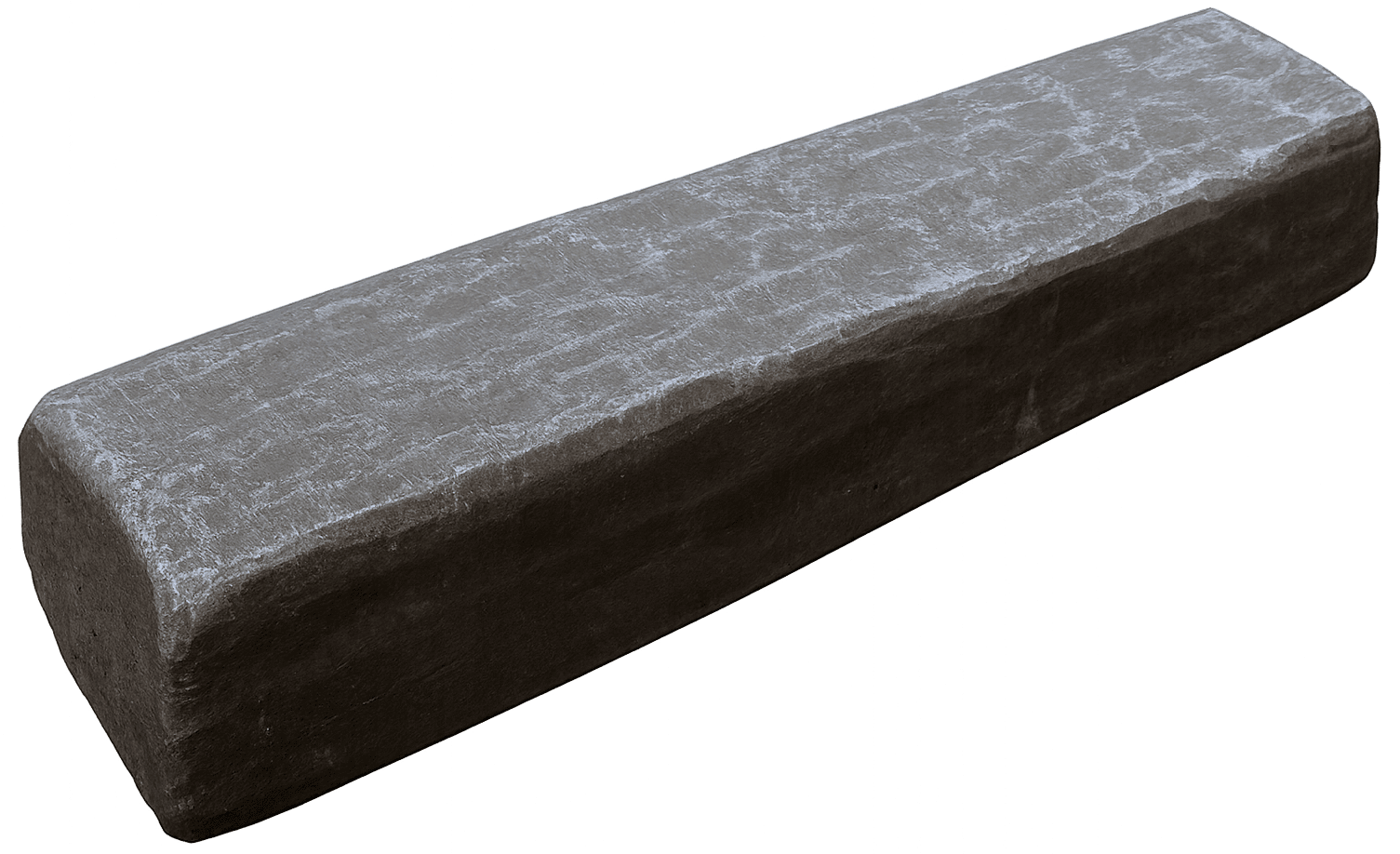

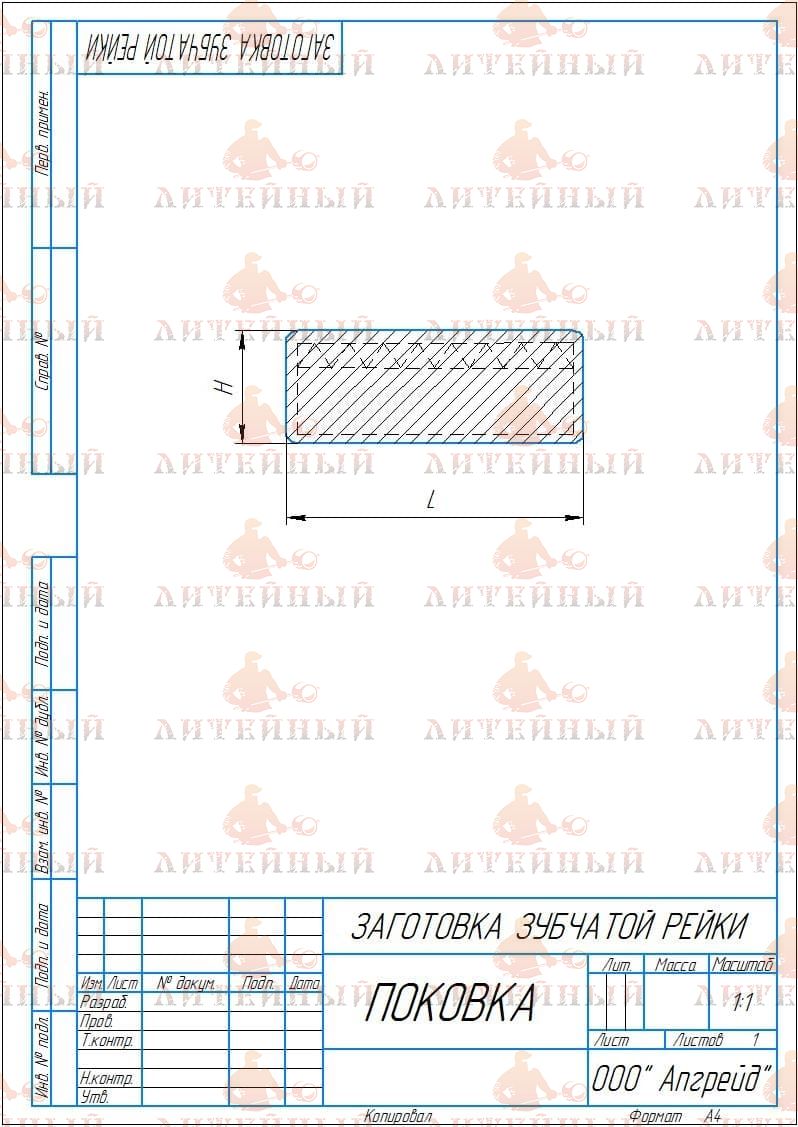

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве. Резка заготовки по длине на ленточнопильном или дисковом отрезном станке с допуском по длине ±1 мм.

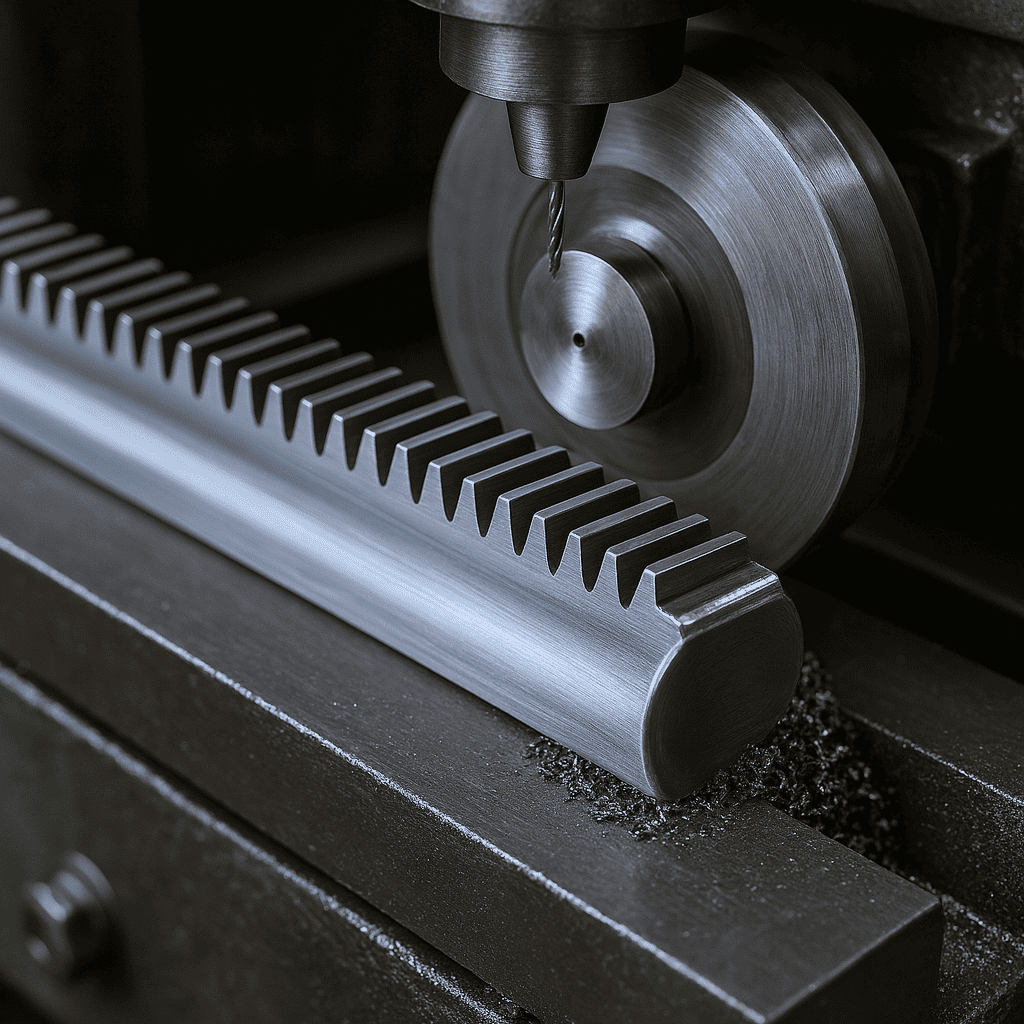

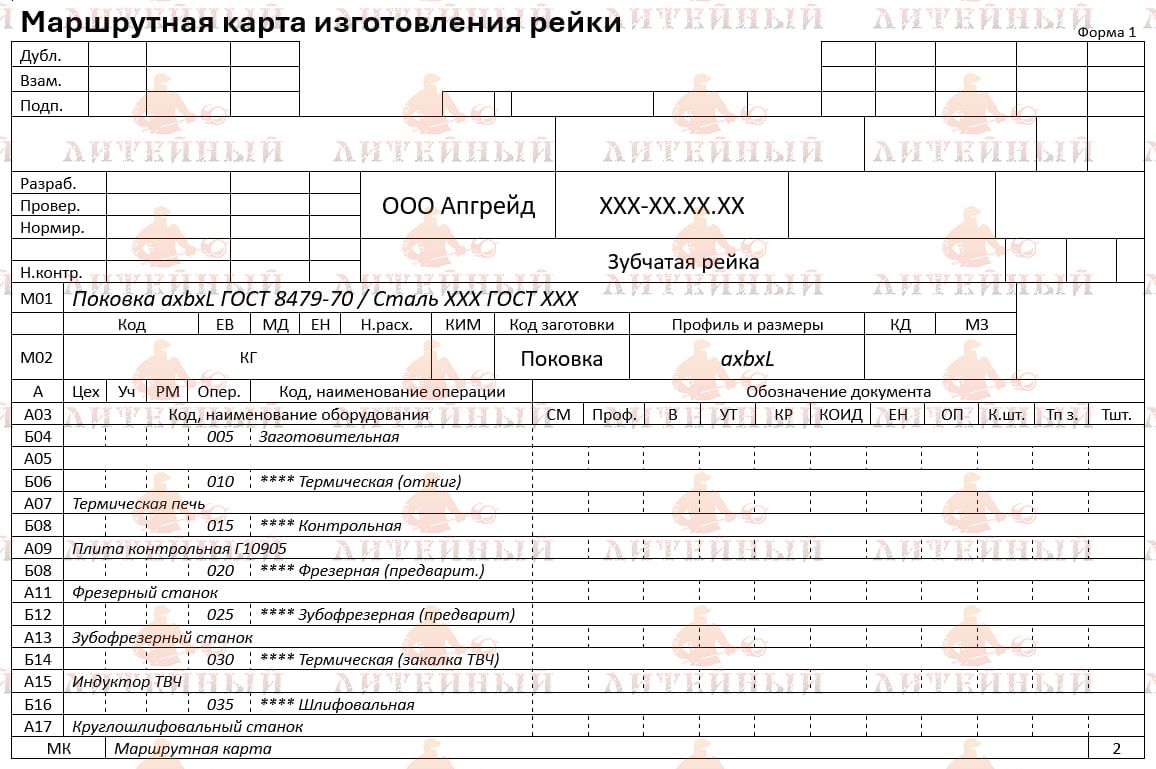

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновое фрезерование плоскостей для получения базовых поверхностей, от которых затем будет вестись обработка зубьев Правка и термообработка (отжиг или нормализацию) для снятия внутренних напряжений, снижения твёрдости и обеспечения стабильности размеров при последующей обработке Черновое фрезерование. Плоскость основания и боковые поверхности обрабатываются на продольно-фрезерных станках, обеспечивая базу для нарезания зубьев Нарезание зубьев. Осуществляется на зубофрезерных станках модульными фрезами или дисковыми червячными фрезами. Для крупных и длинных реек применяют продольное фрезерование с перемещением суппорта по всей длине заготовки. При мелких модулях — нарезка за один проход. При средних и крупных — с черновым и чистовым проходами. Доводочная обработка зубьев. Зубья подвергаются зачистке и шлифованию. На этой стадии достигается шероховатость Ra 1,6–0,8 мкм и отклонения по шагу не более ±0,02 мм. Нарезание монтажных отверстий и пазов. При необходимости выполняются отверстия под болты, шпонки, центрирующие штифты.

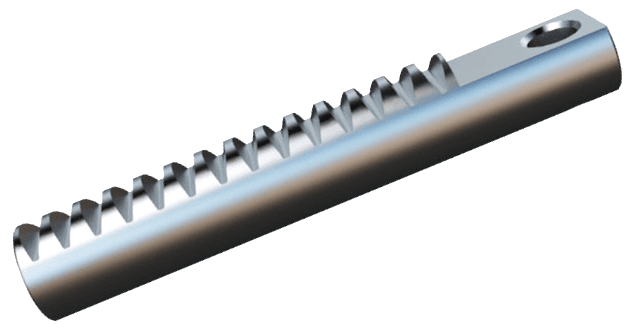

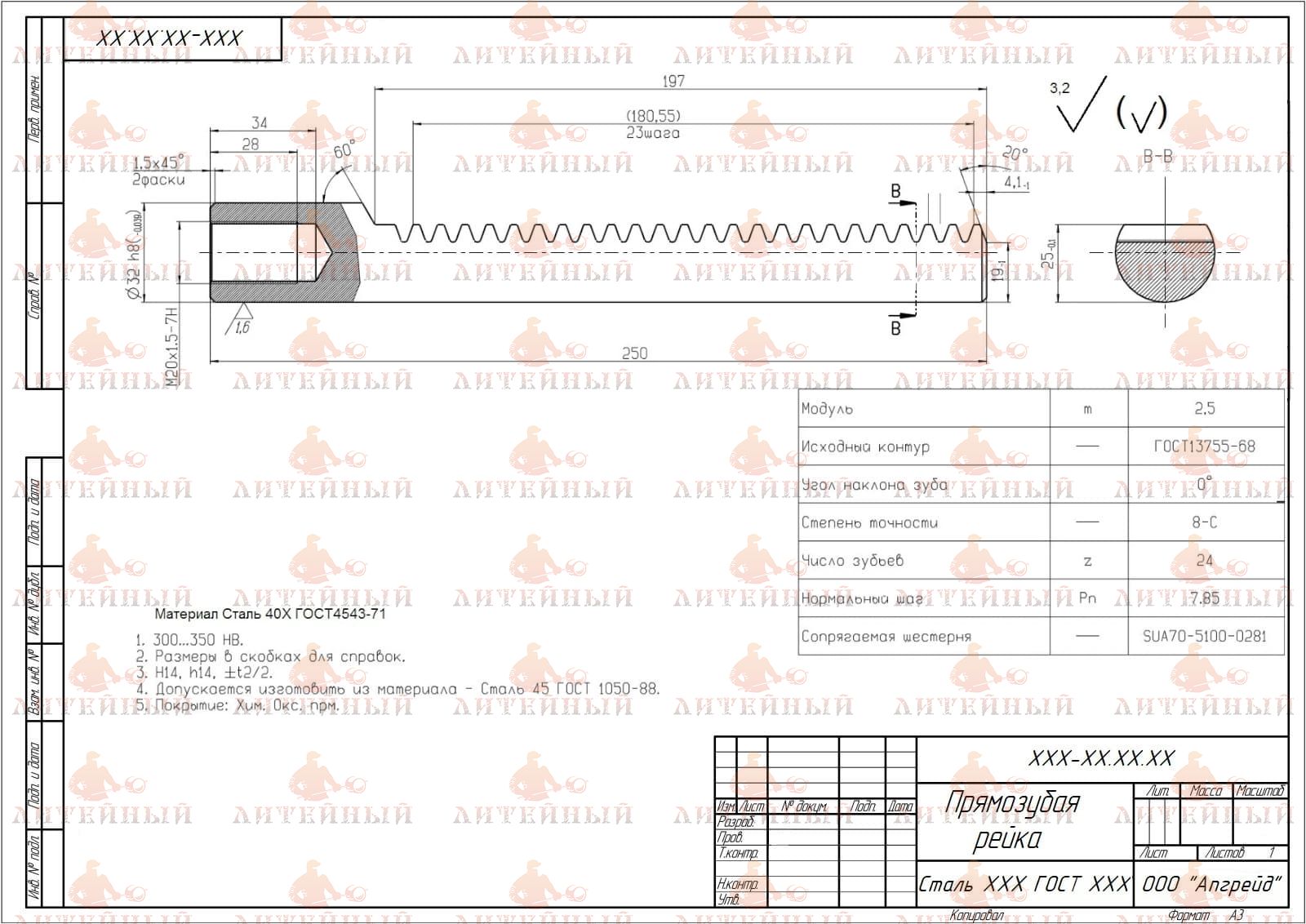

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термообработка Закалка ТВЧ поверхности зубьев до HRC 45–60; Отпуск для снятия напряжений и предотвращения трещинообразования; При необходимости цементация или нитроцементация на глубину 0,8–1,2 мм для повышения износостойкости. Термообработка выполняется строго после фрезерования зубьев, но перед окончательным шлифованием, чтобы исключить коробление готовой геометрии. Финишные операции: Шлифование зубьев и базовых плоскостей — доведение размеров до окончательных допусков, устранение следов термообработки, выравнивание зубьев по высоте. Снятие фасок и заусенцев. Контроль параметров: шаг, профиль, высота зубьев, твёрдость, прямолинейность и биение. Покрытие и защита — нанесение антикоррозионной смазки, фосфатирование, цинкование или оксидирование в зависимости от условий эксплуатации.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория неразрушающего контроля
Лаборатория разрушающего контроля

Изготовление других видов зубчатых реек:

Предлагаем услуги по изготовлению других видов звездочек:

Прямозубые рейки Косозубые рейки

Купить нестандартные зубчатые рейки

Заказать изготовление нестандартных зубчатых реек по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Нестандартные зубчатые рейки применяются в тех случаях, когда типовые решения по ГОСТу или DIN не обеспечивают требуемые параметры привода, компоновку механизма или условия работы. Они разрабатываются индивидуально под конкретное техническое задание, учитывая геометрию сопрягаемых деталей, нагрузки, скорость перемещения и особенности монтажа.

В отличие от стандартных изделий, нестандартные рейки могут иметь изменённый модуль зуба, шаг, профиль, длину, направление зубьев, а также специальные формы посадочных поверхностей. На практике это позволяет создавать приводы большой точности или высокой грузоподъёмности — например, в станках с ЧПУ, подъёмных механизмах, транспортных системах, прессах, поворотных устройствах и энергетическом оборудовании.

Материалы для таких реек подбираются с учётом эксплуатационных условий: конструкционные легированные стали (40Х, 45, 18ХГТ) используются для умеренных нагрузок, инструментальные и нержавеющие (40ХН2МА, 12Х18Н10Т, 20Х13) — для повышенных температур и коррозионных сред. После изготовления заготовки подвергаются механической обработке, закалке, шлифованию и, при необходимости, цементации или нитроцементации для увеличения твёрдости зубьев.

Проектирование нестандартной рейки требует точного расчёта модуля, межосевого расстояния, формы и угла профиля зуба. Часто создаются рейки с переменным шагом, специальной направляющей геометрией или интеграцией с другими элементами конструкции — например, с валами, втулками, направляющими или крепёжными фланцами.

Ключевое преимущество таких решений — возможность адаптации под конкретный механизм без компромиссов в точности и надёжности. Это особенно важно в машиностроении, робототехнике, авиационной и оборонной промышленности, где допуски минимальны, а стабильность передачи нагрузки критична.

Недостаток один — высокая стоимость разработки и производства. Однако при серийном применении или уникальных требованиях к точности нестандартная зубчатая рейка становится оптимальным решением, обеспечивающим долговечность и стабильную работу всего узла.
