Изготовление двухрядных звездочек любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению двухрядных звездочек любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление двухрядных звездочек с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление двухрядных звездочек по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления двухрядных звездочек

Изготавливаем двухрядные звездочки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

Процесс изготовления двухрядных звездочек на нашем производстве: Отправить запрос

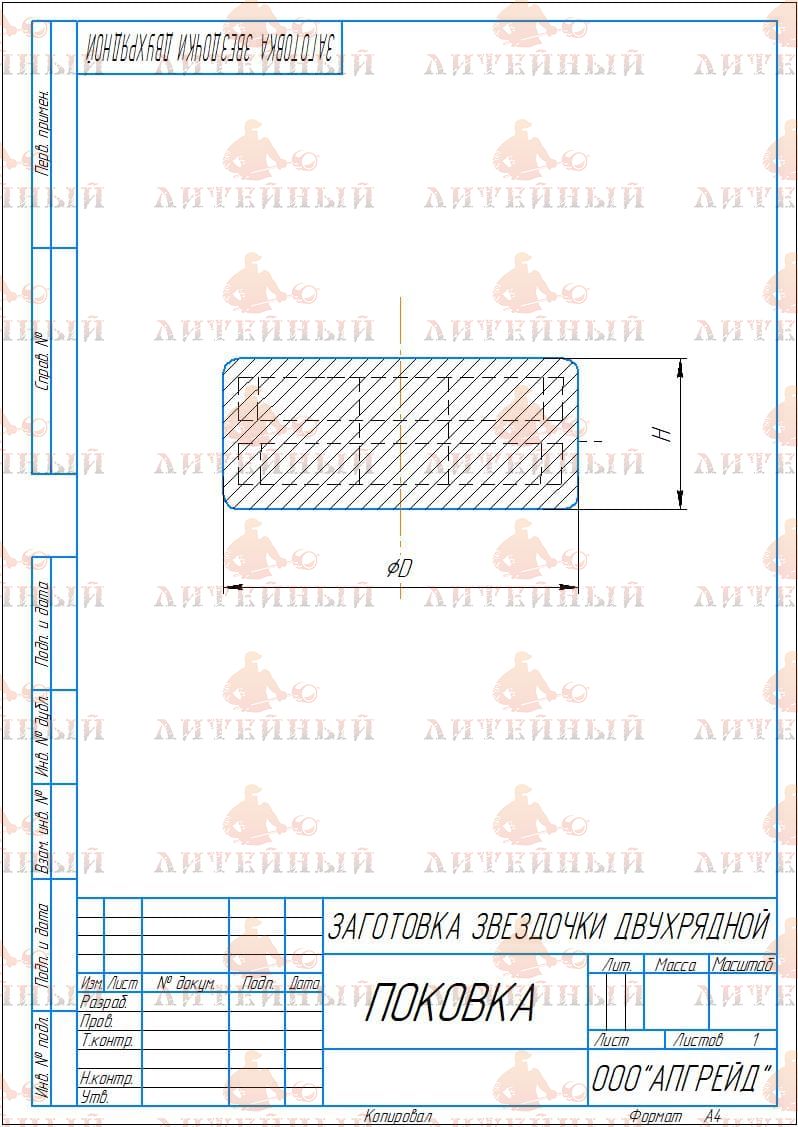

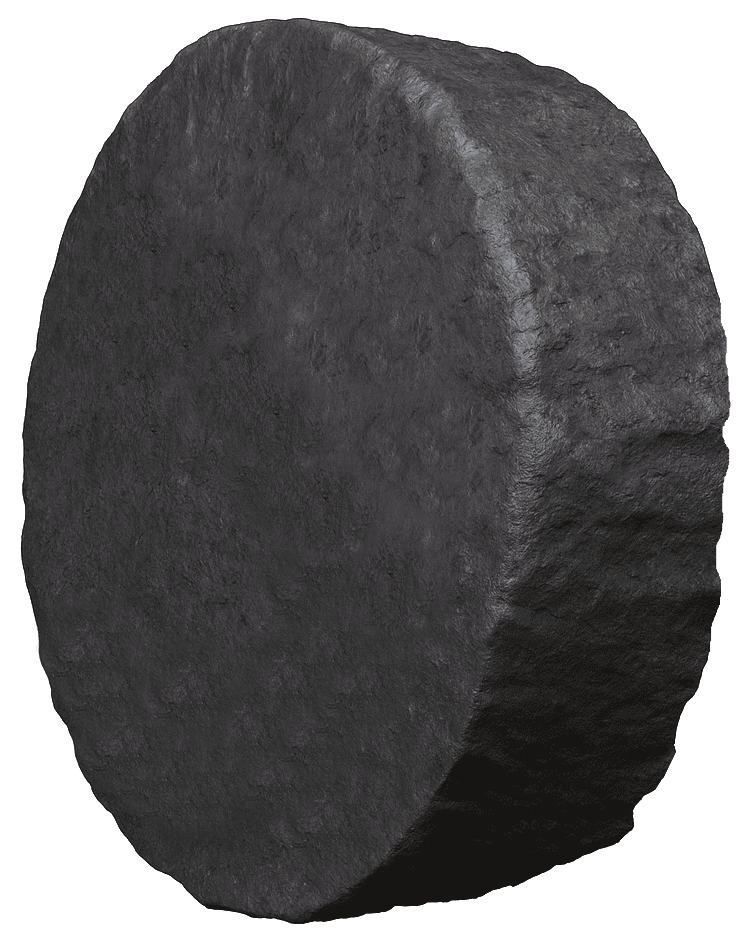

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

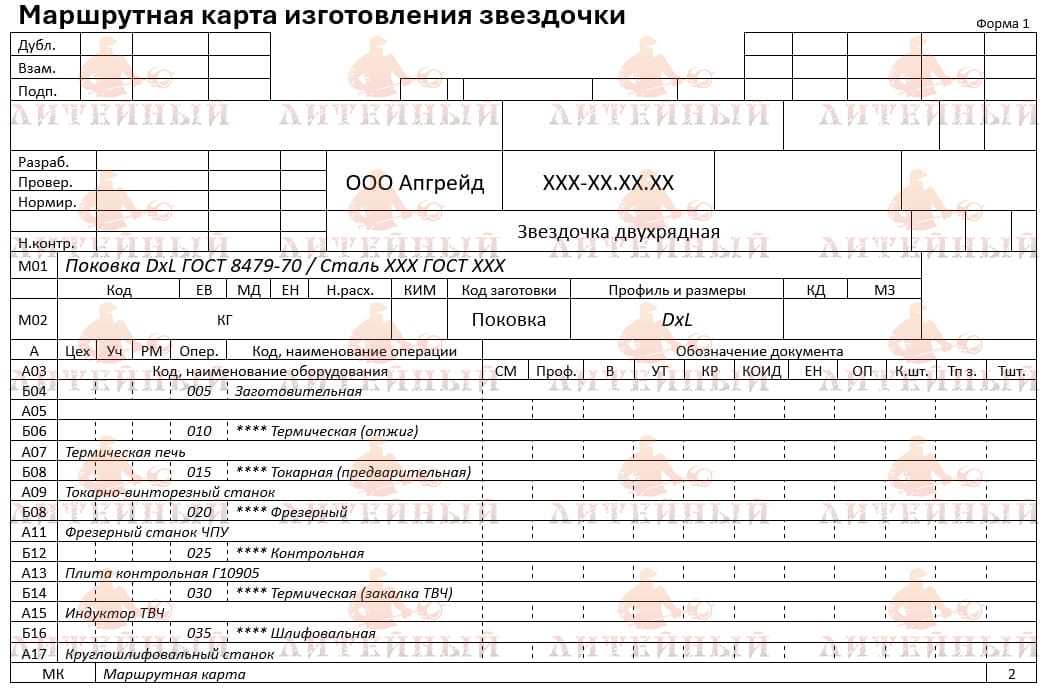

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки

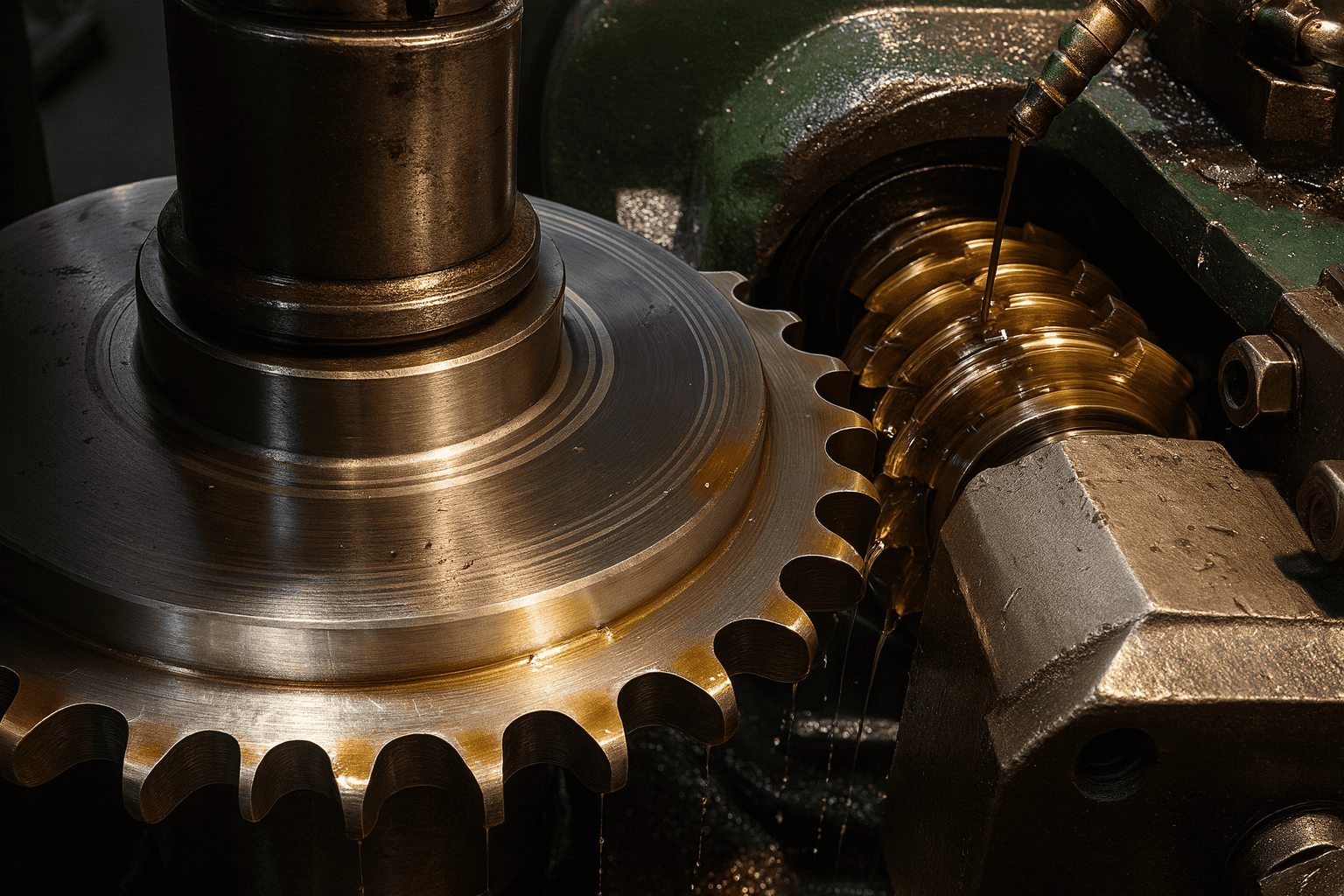

		Черновая токарная обработка Обтачивание наружного диаметра; Формирование центрального отверстия; Обработка торцов и фасок; При необходимости — проточка посадочного бурта или фланца. Сверление и расточка отверстия под вал Фрезерование зубьев. Заготовка закрепляется на делительной головке или специализированном приспособлении для фрезеровки зубчатых венцов. Каждый ряд звездочки обрабатывается отдельно — фреза последовательно вырезает зубья с заданным шагом и профилем. Между венцами выдерживаются точные промежутки, исключающие заедание цепей. Для повышения точности применяется шаблон или контроль по эталонной звездочке. Шлифовка торцов между рядами для обеспечения параллельности (при необходимости).

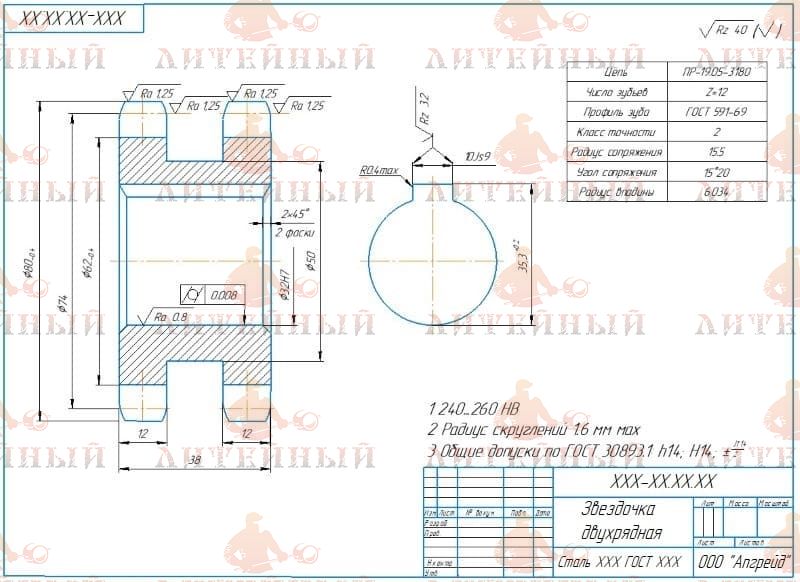

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Шлифовка или доводка. Если требуется высокая точность зацепления и плавность работы — выполняется шлифование зубьев или хонингование посадочных поверхностей. Термическая обработка. В зависимости от материала и условий эксплуатации: закалка с последующим отпуском (твёрдость 45–55 HRC для зубьев); цементация или нитроцементация для повышения износостойкости поверхности; поверхностная индукционная закалка зубьев. Финишное шлифование (при необходимости, для коррекции геометрии и для снятия искажений) Поверхностная обработка фосфатирование, оксидирование (чёрнение), цинкование — защита от коррозии; полировка рабочих поверхностей для снижения трения.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория неразрушающего контроля
Лаборатория разрушающего контроля

Изготовление других видов звездочек:

Предлагаем услуги по изготовлению других видов звездочек:

Однорядные звездочки Трехрядные звездочки Многорядные звездочки Звездочки со ступицей Звездочки под втулку тапербуш

Купить звездочку двухрядную

Заказать изготовление двухрядных звездочек по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Двухрядная звездочка — это зубчатое колесо, предназначенное для передачи вращательного движения между двумя валами посредством двух параллельных рядов роликовой цепи. Такая конструкция используется в случаях, когда требуется увеличить передаваемый крутящий момент, снизить износ цепей и повысить надежность привода при длительной эксплуатации.

Рис.1. Двухрядная звездочка

Заготовки для изготовления двухрядной звездочки

Заготовки для изготовления двухрядной звездочки подбираются с учетом размеров, нагрузки и условий работы. В качестве исходной заготовки применяются:

поковки — для ответственных приводов и высоких нагрузок;
прокат (стальной круг, диск) — при средних нагрузках и серийном производстве;
литые заготовки — для массовых изделий, работающих при умеренных усилиях;
заготовка из листа (полученная плазменной или газовой резки) — для вспомогательных механизмов, не требующих высокой точности.

Материалы изготовления

Материалы изготовления подбираются в зависимости от требований к прочности, износостойкости и коррозионной стойкости.

Для стандартных передач применяют сталь 45 (ГОСТ 1050-2013) — оптимальный вариант по сочетанию прочности и обрабатываемости.

Для повышенных нагрузок — 40Х, 40ХН2МА, 35ХГСА (ГОСТ 4543-2016), закаляемые с достижением твердости 45–55 HRC.

Для коррозионных сред — 12Х18Н10Т, 20Х13, 40Х13 (ГОСТ 5632-2014).

В легких приводах и конвейерах допустим чугун СЧ20–СЧ25 (ГОСТ 1412-85).

Характеристики при проектировании

Характеристики при проектировании включают шаг цепи, число зубьев, диаметр делительной окружности, межрядный зазор, высоту зубьев, профиль венца и размеры ступицы. Особое внимание уделяется соосности и точности профиля — от этого зависит плавность хода и равномерность натяжения обеих цепей. При проектировании также учитывают условия смазки, тип втулки (например, под Taper Bush) и способ крепления на валу.

Характеристики при выборе

Характеристики при выборе зависят от передаваемой мощности, частоты вращения, углового положения валов, условий среды и допускаемых нагрузок на зуб. При подборе важно учитывать тип цепи (08B, 10B, 16B и др.), диаметр звездочки, число зубьев, твердость венца, а также совместимость со стандартами ISO 606, DIN 8187 или ГОСТ 13568-97.

Преимущества и Недостатки

Преимущества двухрядной звездочки:

повышенная несущая способность за счёт распределения нагрузки на два ряда цепей;
плавный и стабильный ход передачи;
меньший износ цепей и зубьев по сравнению с однорядными конструкциями;
возможность передачи крутящего момента при компактных размерах.

Недостатки:

увеличенный вес и габариты;
более сложная и дорогостоящая механическая обработка;
повышенные требования к точности сборки и соосности цепных рядов.

Применение двухрядных звездочек

Применение двухрядных звездочек охватывает широкий спектр отраслей. Они используются в приводах промышленного оборудования, транспортёров, конвейеров, компрессорных установок, упаковочных машин, редукторов и подъемных механизмов. В машиностроении двухрядные звездочки применяются, например, в цепных передачах станков, прессов, сельскохозяйственных машин и дорожно-строительной техники. В тяжёлых условиях эксплуатации — на металлургических агрегатах и приводах прокатных станов — такие звездочки позволяют обеспечить стабильную передачу мощности при высоких нагрузках и температурных колебаниях.
