Справочная информация

Гладкий вал — это цилиндрическая деталь без зубчатых венцов, шлицов или резьб, предназначенная для передачи крутящего момента, восприятия радиальных и осевых нагрузок, а также для установки подшипников, муфт, шкивов или других вращающихся элементов. Главная особенность — полностью ровная рабочая поверхность по всей длине или на отдельных участках.

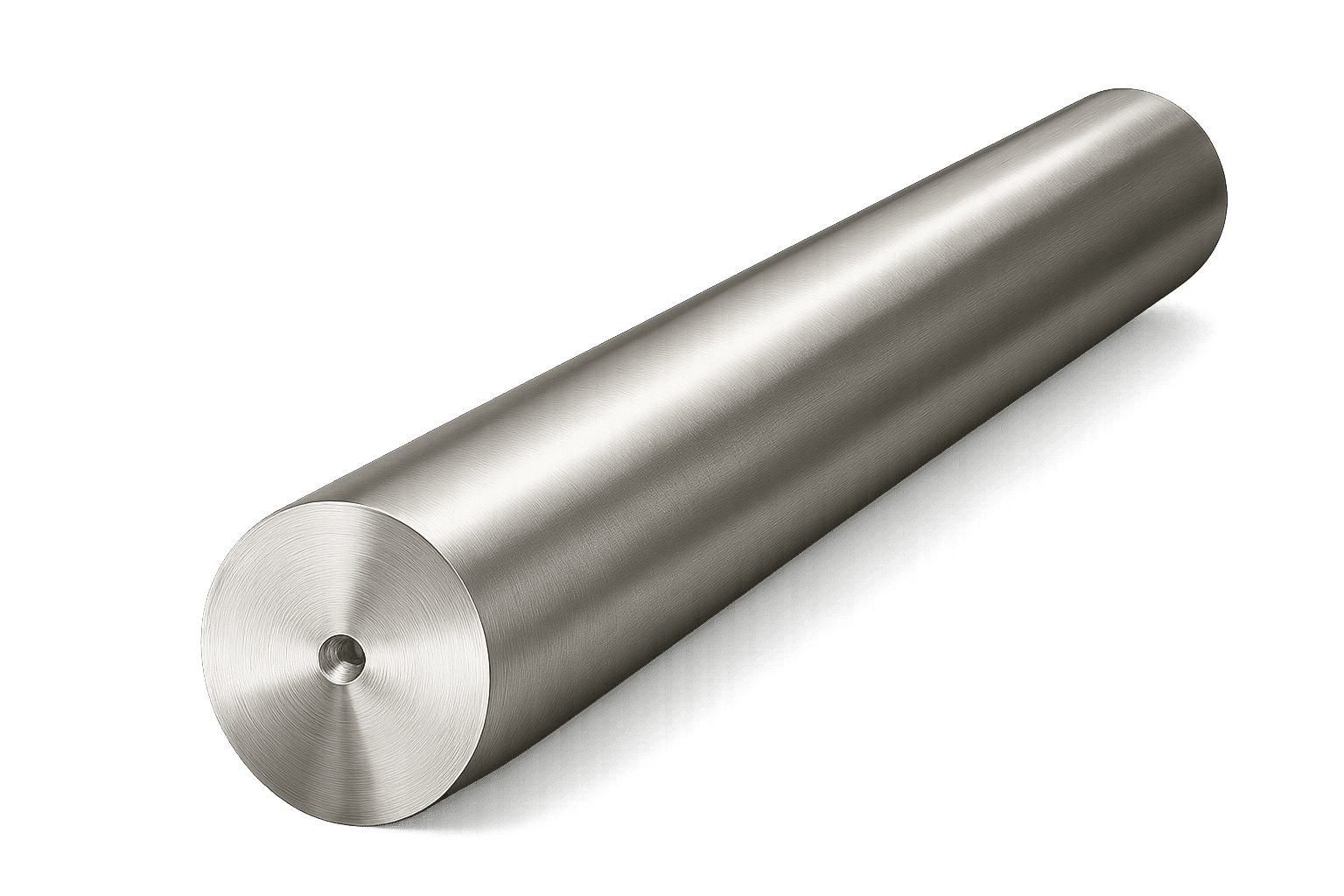

Рис.1. Гладкий вал

Виды

• Сплошные – цельный цилиндр одинакового или переменного диаметра.
• Полые (трубчатые) – с внутренним отверстием для уменьшения массы при сохранении жёсткости.
• Калиброванные – с повышенной точностью диаметра и шероховатости для посадок подшипников и направляющих.
• Закалённые направляющие – используются в линейных перемещениях станков и автоматов.
• Специальные – с проточками, буртиками, шпоночными пазами или посадочными поясами только на отдельных участках.

Основные характеристики при проектировании

• Диаметр и длина – рассчитываются исходя из изгибающих и крутящих нагрузок.
• Прогиб и жёсткость – допустимое отклонение оси вращения для обеспечения точности работы механизма.
• Коэффициент запаса прочности – учитывает усталостные и динамические нагрузки.
• Балансировка – важна для высоких скоростей, чтобы снизить вибрации.
• Шероховатость поверхности – задаётся по ГОСТ 2789 для участков под подшипники и уплотнения.

Основные характеристики при выборе

• диапазон передаваемого крутящего момента;
• рабочие обороты и допустимая частота вращения;
• тип подшипников и требования к посадочным местам;
• условия эксплуатации (температура, влажность, наличие агрессивных сред);
• способ фиксации элементов на валу (шпонка, зажимная муфта, прессовая посадка).

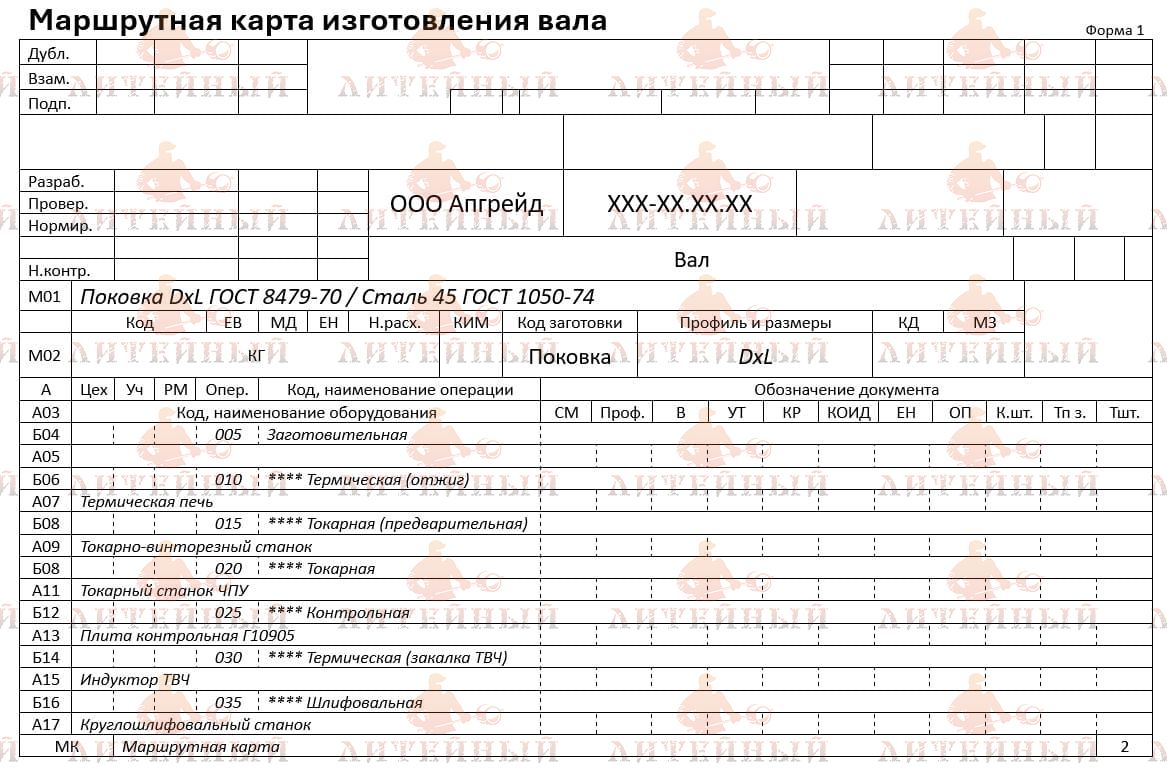

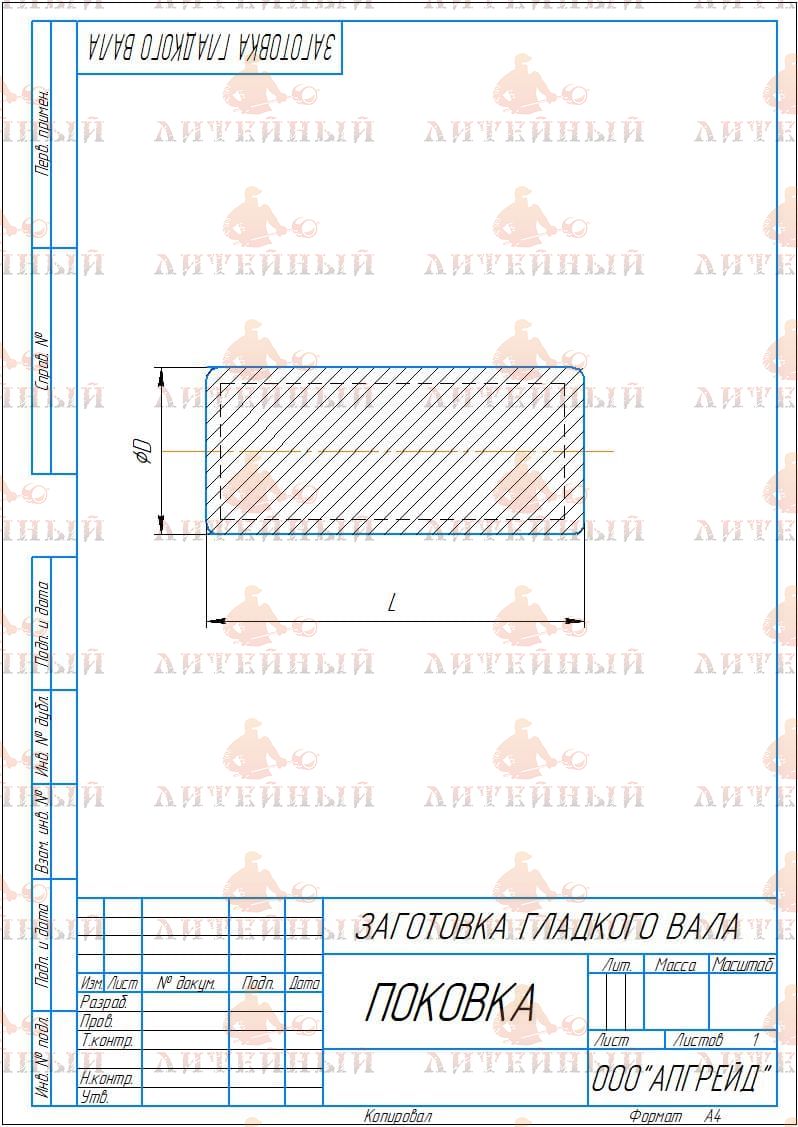

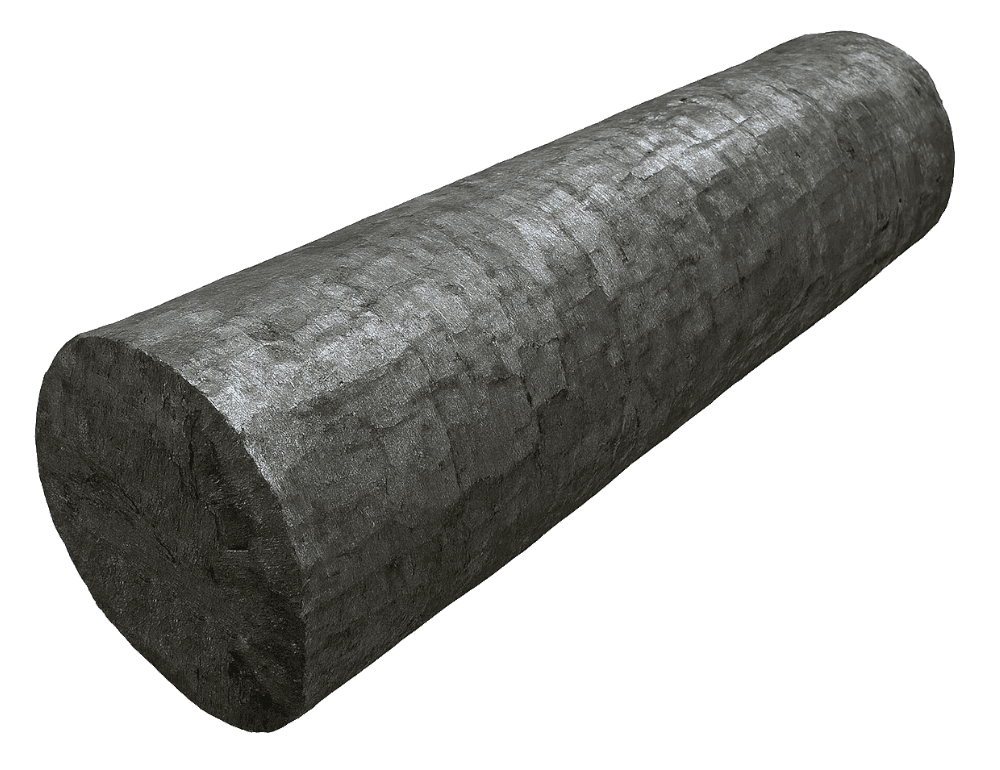

Материалы изготовления

Чаще всего применяют конструкционные и легированные стали: 40, 45, 40Х, 30ХГСА, 40ХНМА. Для ответственных направляющих — высокоуглеродистые стали 60Г или подшипниковая сталь ШХ15. Для снижения массы при умеренных нагрузках используют алюминиевые сплавы (АМг6) или нержавеющие стали для пищевой и химической промышленности. Закалка ТВЧ, цементация или нитроцементация обеспечивают твёрдость рабочих поверхностей до 50–60 HRC, при этом сердцевина сохраняет вязкость.

Преимущества

• Простая геометрия и относительно невысокая стоимость изготовления.

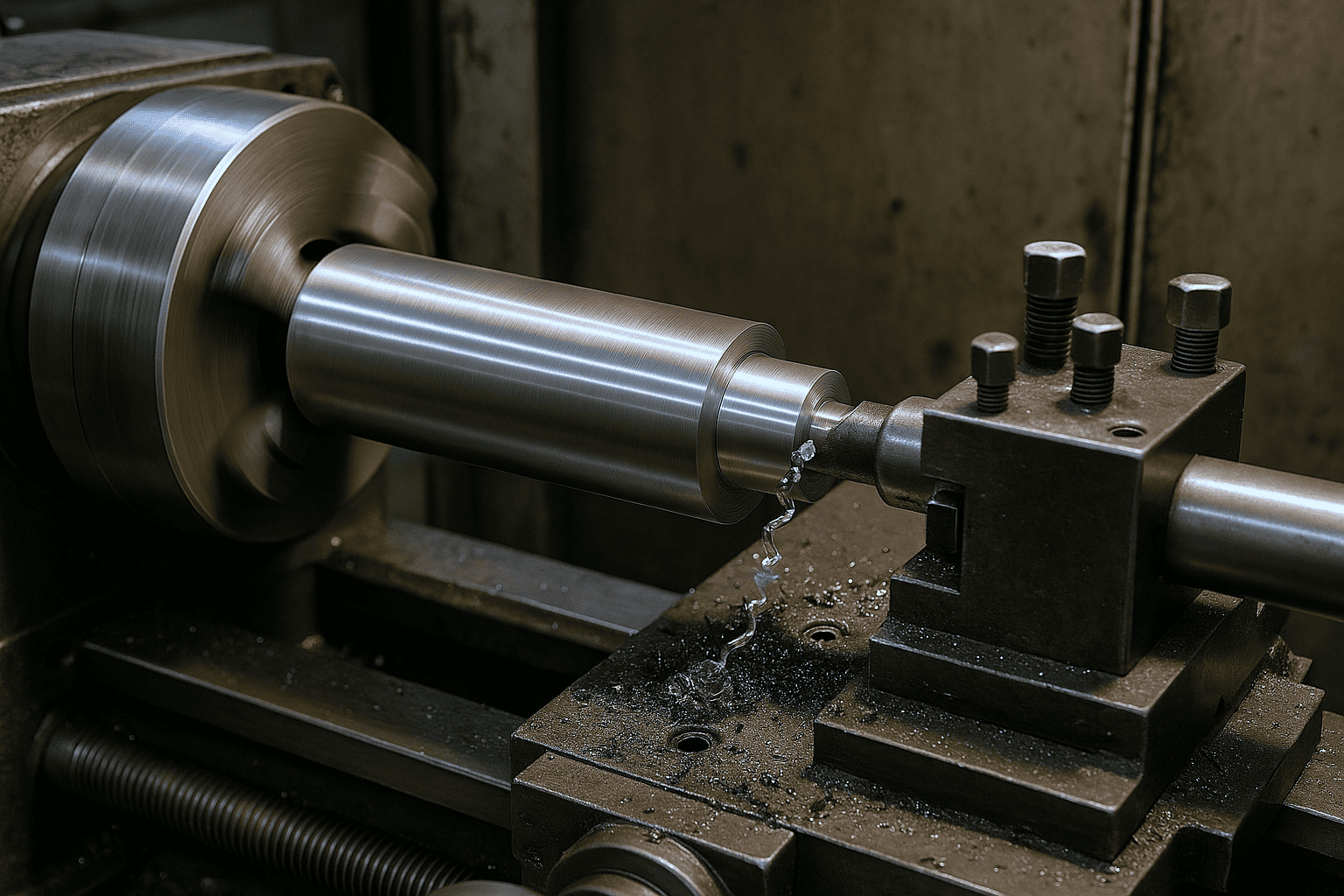

• Возможность механической обработки под широкий диапазон посадок.
• Высокая ремонтопригодность: изношенные поверхности можно шлифовать или хромировать.
• Универсальность — подходит для самых разных механизмов.

Недостатки

• Отсутствие зубчатого зацепления требует дополнительных элементов для передачи момента (шкивы, муфты).
• При больших пролётах возможны прогибы, требующие промежуточных опор.
• Поверхность без твёрдого покрытия подвержена износу при недостаточной смазке.

Области применения

Гладкие валы встречаются практически во всех отраслях машиностроения и промышленности.

Станкостроение и автоматизация

• Направляющие ЧПУ и фрезерных станков: закалённые и шлифованные валы обеспечивают точность перемещения кареток.
• Линейные приводы роботов: гладкие валы служат основой для линейных подшипников, обеспечивая плавное перемещение.

Транспорт и автомобильная техника

• Коленчатые и промежуточные валы мотоциклов и скутеров: передают вращение без зубчатых соединений, используя шпоночные или шлицевые крепления.
• Валы рулевых колонок: гладкая поверхность облегчает установку подшипников и муфт.

Промышленное оборудование

• Конвейерные системы: гладкие валы используются в роликах и приводных барабанах, где требуется устойчивость к износу и коррозии.
• Насосы и вентиляторы: приводные валы соединяют электродвигатель с рабочим колесом, обеспечивая передачу момента через муфту.

Энергетика и химическая промышленность

• Генераторы и турбины: валы большого диаметра передают крутящий момент от турбины на электрогенератор.
• Химические мешалки: гладкие нержавеющие валы устойчивы к агрессивным средам и высокотемпературной эксплуатации.

Пищевая и фармацевтическая отрасли

• Оборудование для розлива и фасовки: валы из коррозионно-стойких сталей (например, 12Х18Н10Т) обеспечивают санитарные требования и простоту очистки.

Благодаря простоте конструкции и широкому выбору материалов гладкие валы остаются базовым элементом от высокоточных станков до тяжёлого промышленного оборудования, сочетая прочность, универсальность и ремонтопригодность.
