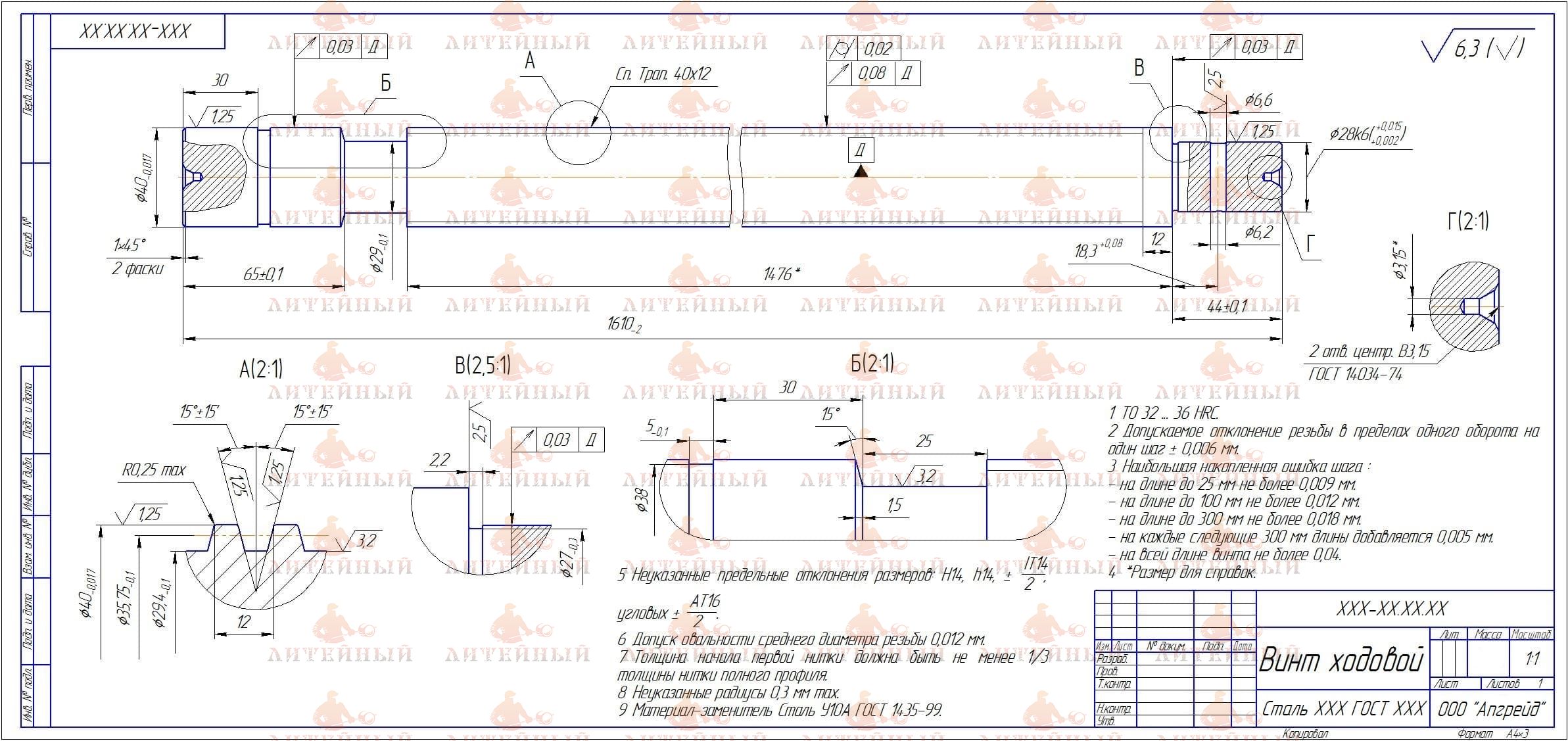

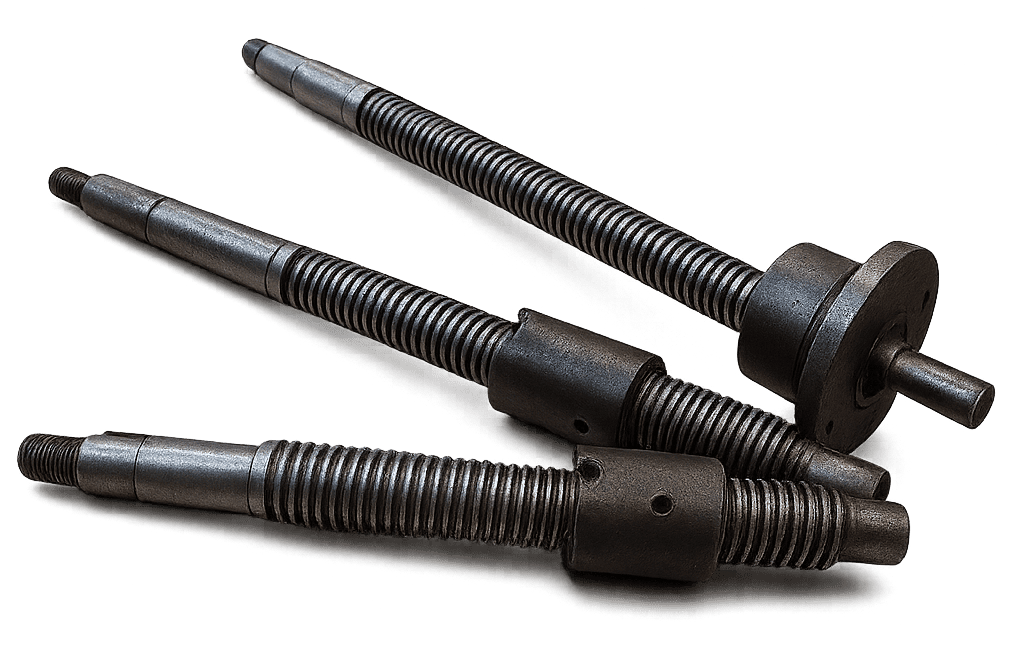

Изготовление ходовых винтов любой сложности на заказ по чертежам Клиента

Шаг и ход.

Шаг p — расстояние между витками. Ход L=z⋅p (z — число заходов). Больше p и z — выше подача на оборот, выше скорость, но растут требования к жесткости и точности.

Угол подъёма резьбы

Угол подъёма резьбы λ - Влияет на КПД и самоторможение. Малые λ — высокая удерживающая способность (самоторможение). Большие λ — выше КПД и скорость, но возможен обратный ход.

КПД

• Скользящие пары: ориентировочно 0,25–0,6 (зависит от λ, материала пары, смазки).
• ШВП/роликовые: 0,85–0,95.

Нагрузка и прочность

Проверки: касательные напряжения витков и стержня, контактная усталость в паре, сопротивление смятию ниток, устойчивость на сжатие (Эйлер для длинных тонких винтов), резьбовое зацепление по числу рабочих ниток.

Жёсткость и угловая критическая скорость

Линейная жёсткость винт-гайка, прогибы от осевой силы. Критическая скорость вращения — по длине пролётов и опорам (закладывают запас к рабочей).

Люфт и преднатяг

Для точных приводов — двойные гайки, регулируемые щели, пружинный/термоупругий преднатяг, у ШВП — сборочный преднатяг по классу.

Точность

Погрешность шага (накопленная на длине), прямолинейность, биение. Класс точности задают по НД (для трапецеидальных/упорных резьб и для ШВП — по соответствующим ГОСТ/ISO).

Смазка и тепловой режим

Вязкость и способ подачи (капельно, ванна, централизованная), защита от загрязнений — гармошки, чехлы, щётки, сальники.

Технологичность

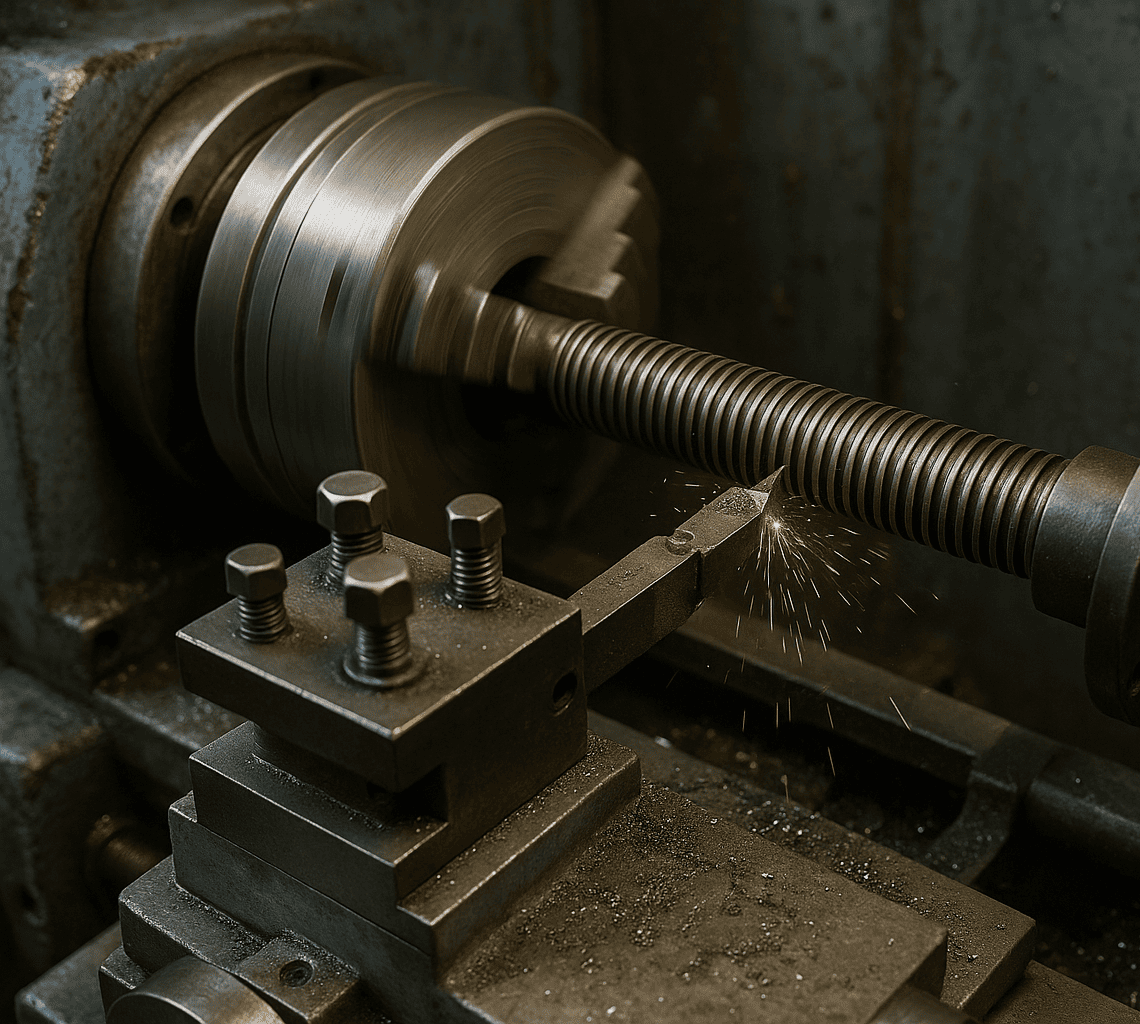

Шлифование/накатка/шабрение резьбы, шлифовка направляющих по базам, ремонтопригодность (сменные гайки, вкладыши).

Соединения и посадки

Концы под муфты, шпонки, шлицы; допуски биений и соосности; посадочные под подшипники (как правило, прецизионные, с осевым натягом для ШВП).

Вид заготовки

Описание

Преимущества / Недостатки

Тип заготовки

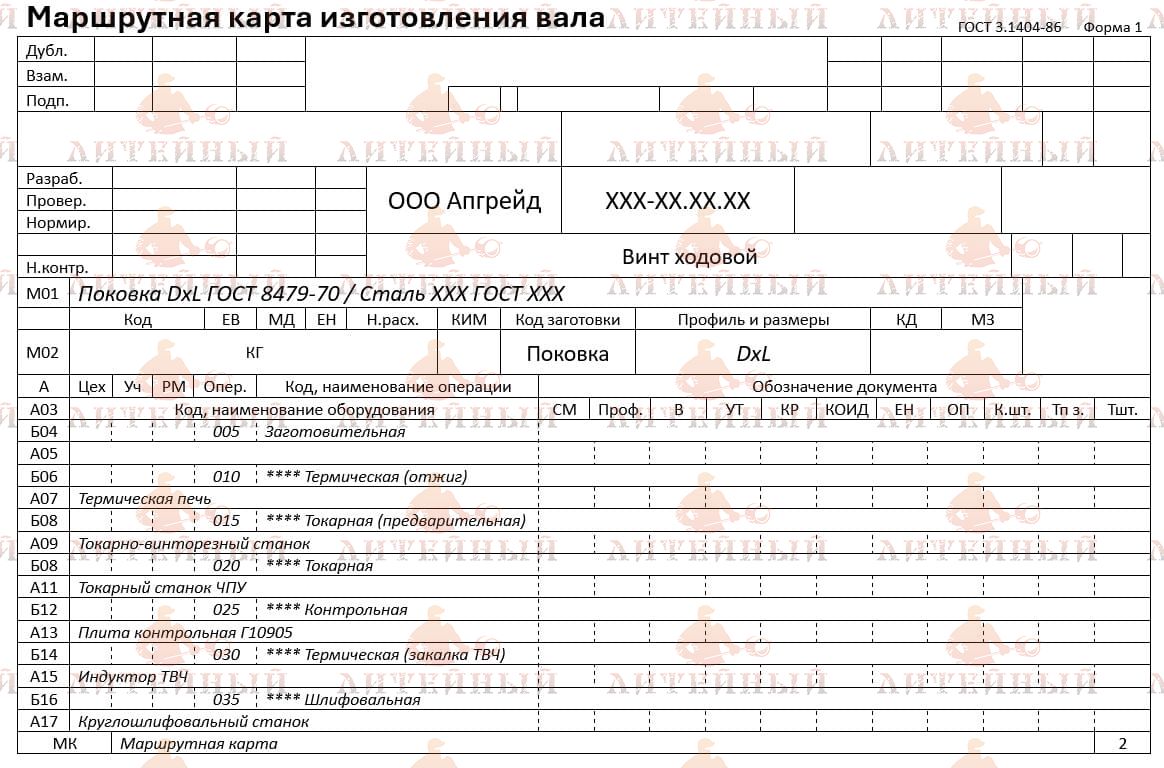

1. Поковки

Используются при изготовлении ходовых винтов крупных размеров или работающих под высокими нагрузками, где требуется мелкозернистая структура и высокая плотность металла.

Применение:

• Крупные, ответственные винты под большие нагрузки;
• Винты для станков тяжёлого и уникального машиностроения;
• Винты прессов, станков с ЧПУ тяжёлого класса;
• Элементы гидропрессов, металлургических и ковочных машин.

Преимущества: высокая прочность, отсутствие усадочных раковин, хорошая структура волокон вдоль оси винта.

Недостатки: высокая трудоёмкость, требуется последующая механическая обработка.

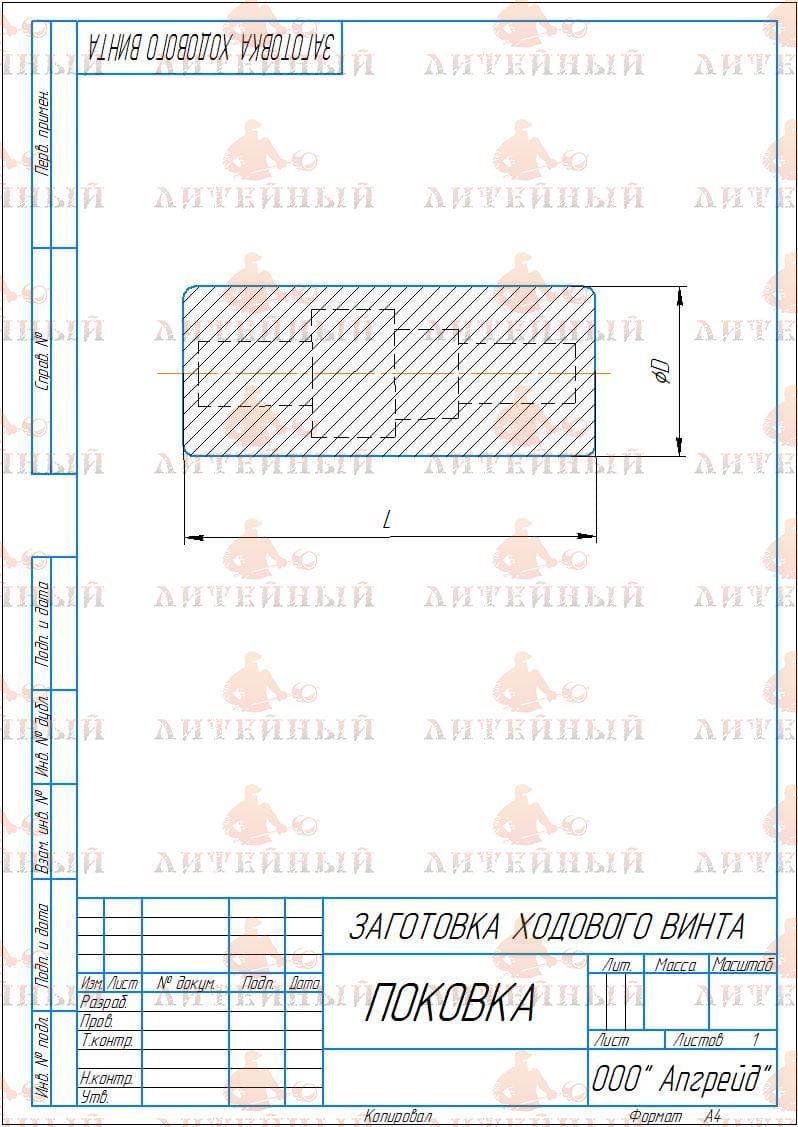

Осесимметричная поковка (вал).

2. Штамповки

Используются реже — в основном при серийном выпуске однотипных винтов небольших размеров.

Применение:

• Серийные детали сложной формы, средние нагрузки;
• Ходовые винты малых станков, подъёмных устройств;
• Винты с интегрированными головками или упорами.

Преимущества: точная геометрия, меньше отходов, улучшенная структура волокон.

Недостатки: ограничение по длине и диаметру.

Штамповка требуемой формы

3. Отливки

Применяются крайне редко, только в крупногабаритных винтах низкой точности или неответственного назначения.

Например: низкоточные, крупные винты из бронзы/чугуна, винты судовых механизмов.

Материалы: высокопрочные чугуны, бронзы, алюминиевые сплавы (например, в судовых и транспортных винтах).

Преимущества: можно получать сложную форму без ковки.

Недостатки: пористость, усадочные дефекты, низкая усталостная прочность.

Отливка требуемой формы

4. Прокат (круглый сортовой прокат, калиброванный, шлифованный)

Наиболее распространённый вид заготовок.

Применение:

• ходовые винты среднего и малого диаметра (в т.ч. для ШВП);
• винты трапецеидального и прямоугольного профиля.

Преимущества:

• высокая точность исходного диаметра,
• возможность резьбообразования холодным накатыванием,
• низкая себестоимость.

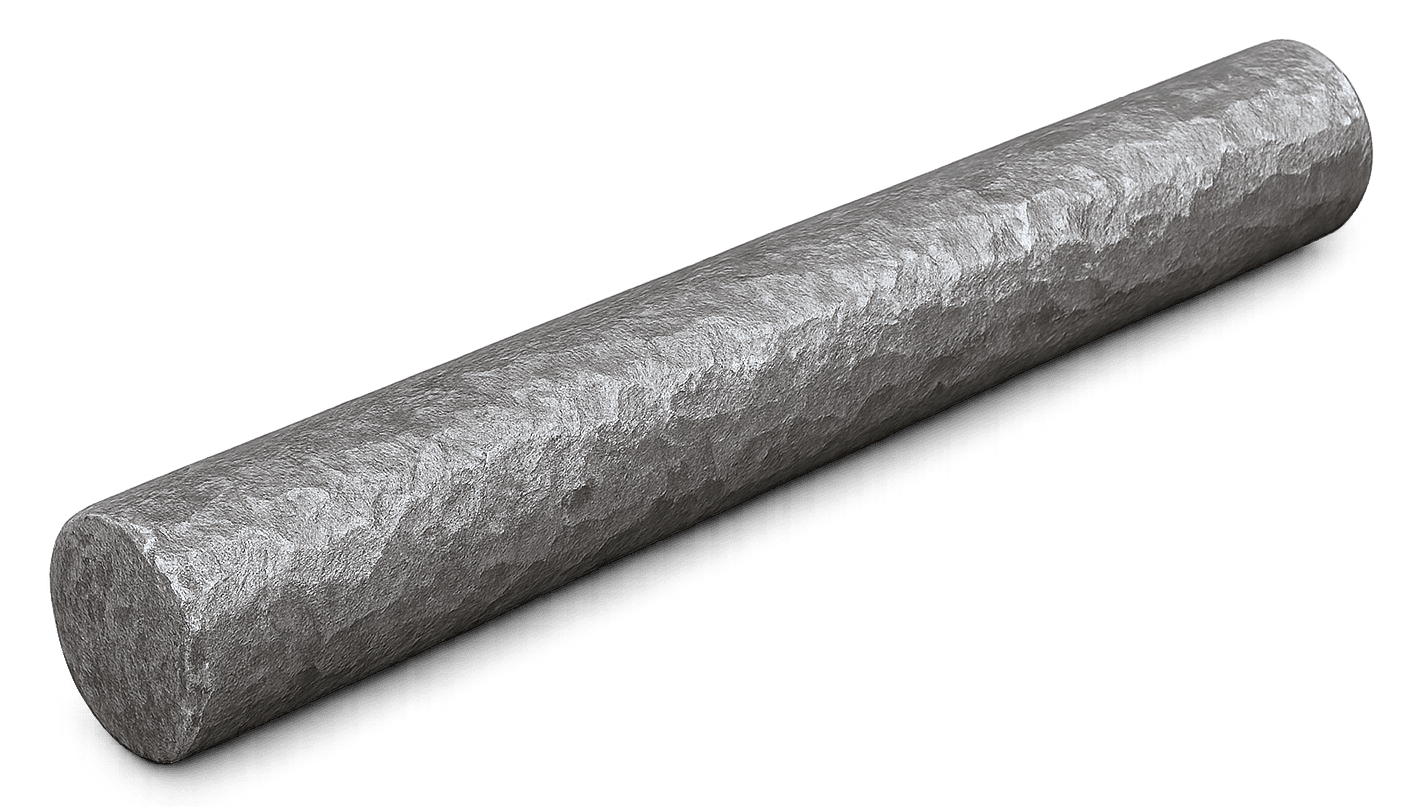

Круглый горячекатаный, холоднотянутый или калиброванный пруток.

Станкостроение

Оси подач и позиционирования (СNC X/Y/Z) — ШВП для точности и скорости; поперечки, суппорты, делительные столы. На подручных/ручных станках — трапецеидальные винты с бронзовой гайкой.

Автоматизация и робототехника

Линейные актуаторы упаковочных/паллетайзинговых линий, приводы pick&place; для высоких тактов — ШВП, для тяжёлых медленных подач — трапеция.

Лифтовое и подъёмное оборудование

Винтовые домкраты, подъёмные столы, позиционеры сварки. Там, где критична безопасность — скользящие винты с самоторможением.

Нефтегаз/энергетика

Приводы линейных задвижек, регулирующие органы, позиционирование сервомеханизмов турбинных узлов; часто — ШВП в герметичных пылезащитных исполнениях.

Пищевая/фармацевтика

Регулировки формующих машин, дозаторы, столы позиционирования — нержавеющие винты.

Медицинская техника

Койки, столы рентген/МРТ, микроподъёмы — тихие ШВП с датчиками положения и преднатягом, иногда — полые винты для кабелей.

Полиграфия/ упаковка

Позиционирование кареток, натяжение полотна, прижимные механизмы — ШВП для скорости и аккуратности.

Горная и тяжёлая промышленность

Прессы, резьбовые прижимы, механизмы протяжки — усиленные трапецеидальные винты с чугунными/бронзовыми гайками, повышенная грязезащита.
