ОКАЗЫВАЕМ УСЛУГИ:

Изготовление тройников с накладкой для трубопроводов на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению тройников с накладкой для трубопроводов на заказ по чертежам с учетом всех требований Клиента:

Изготовление тройников с накладкой по чертежам клиента.
Изготовление тройников с накладкой по ОСТ 34.10.764-97, ТС-588 и др.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления тройников с накладкой для трубопроводов

Изготавливаем тройники из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем металлопрокат (трубы, листы) из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления тройников с накладкой на нашем производстве: Отправить запрос

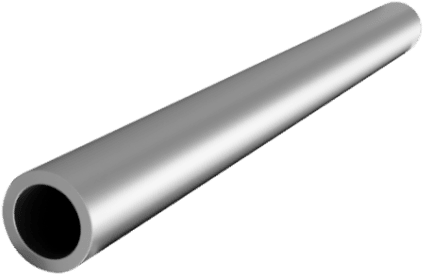

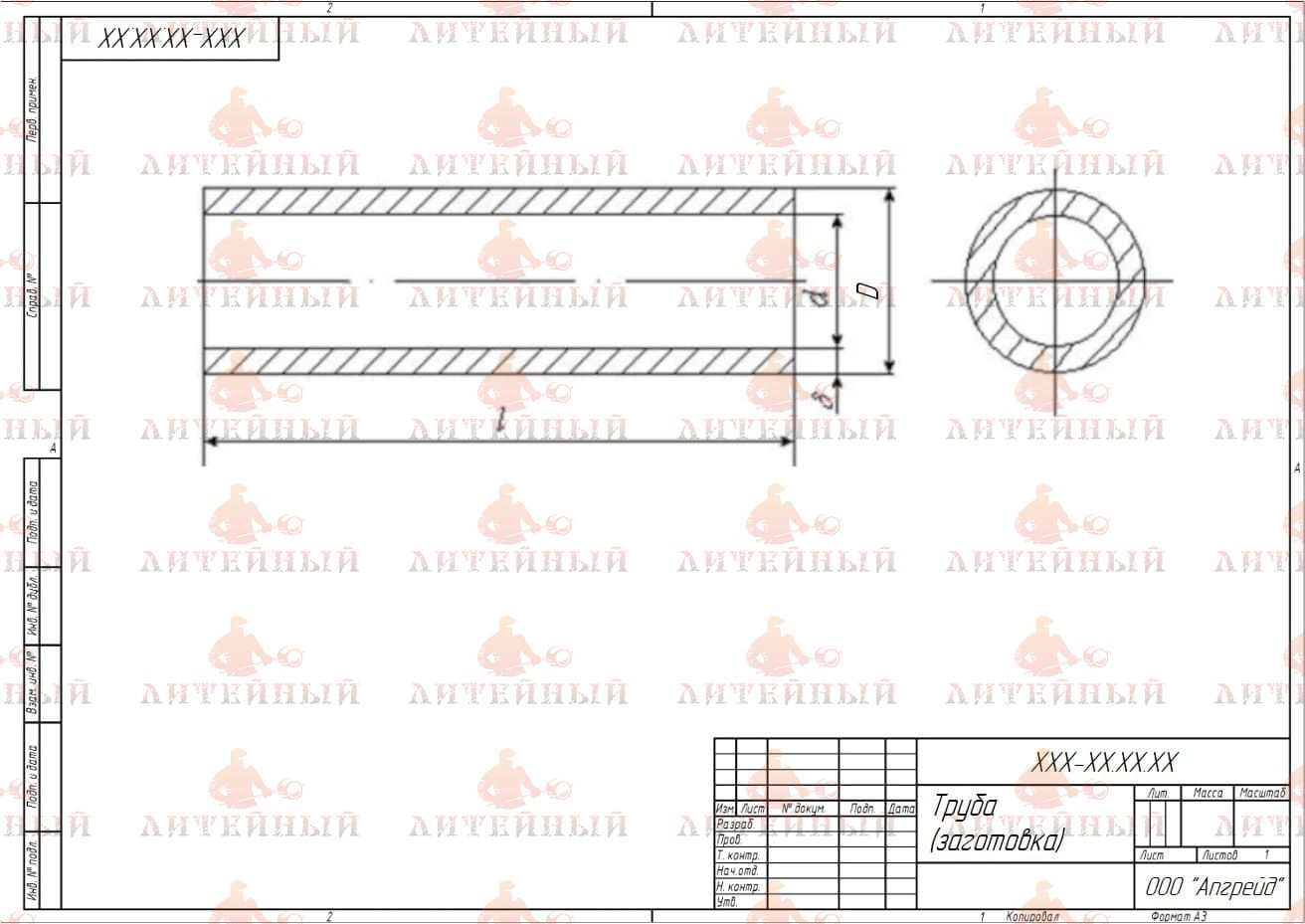

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

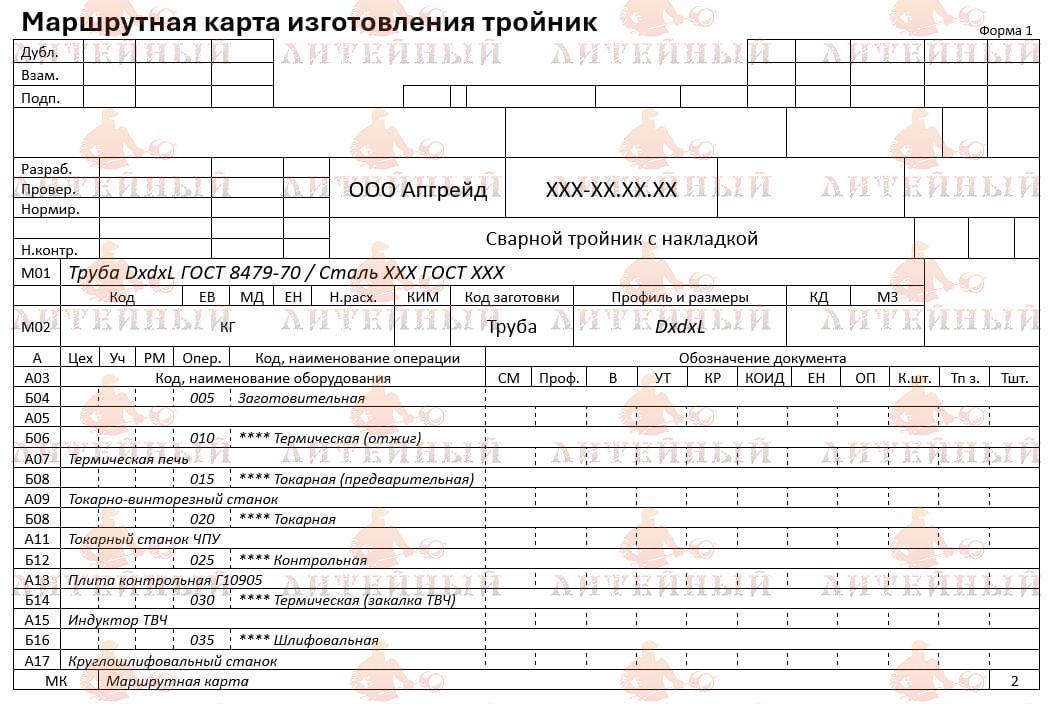

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов тройников:

Предлагаем услуги по изготовлению других видов тройников:

Сварные равнопроходные тройники Сварные переходные тройники Бесшовные тройники Штампованные тройники Тройники штампосварные Тройники резьбовые Точеные тройники

Купить тройники с накладкой для трубопроводов

Заказать изготовление тройников с накладкой по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Тройники с накладкой для трубопроводов — это разновидность ответвительных элементов, у которых боковой патрубок формируется не цельным формованием, а за счёт приваренной накладки. Конструкция состоит из основного трубного сегмента, подготовленного отверстия под ответвление и усиливающей накладки, к которой приваривается патрубок нужного диаметра. Такой метод позволяет получить прочное ответвление, даже если основной трубопровод имеет большую толщину стенки или нестандартный диаметр.

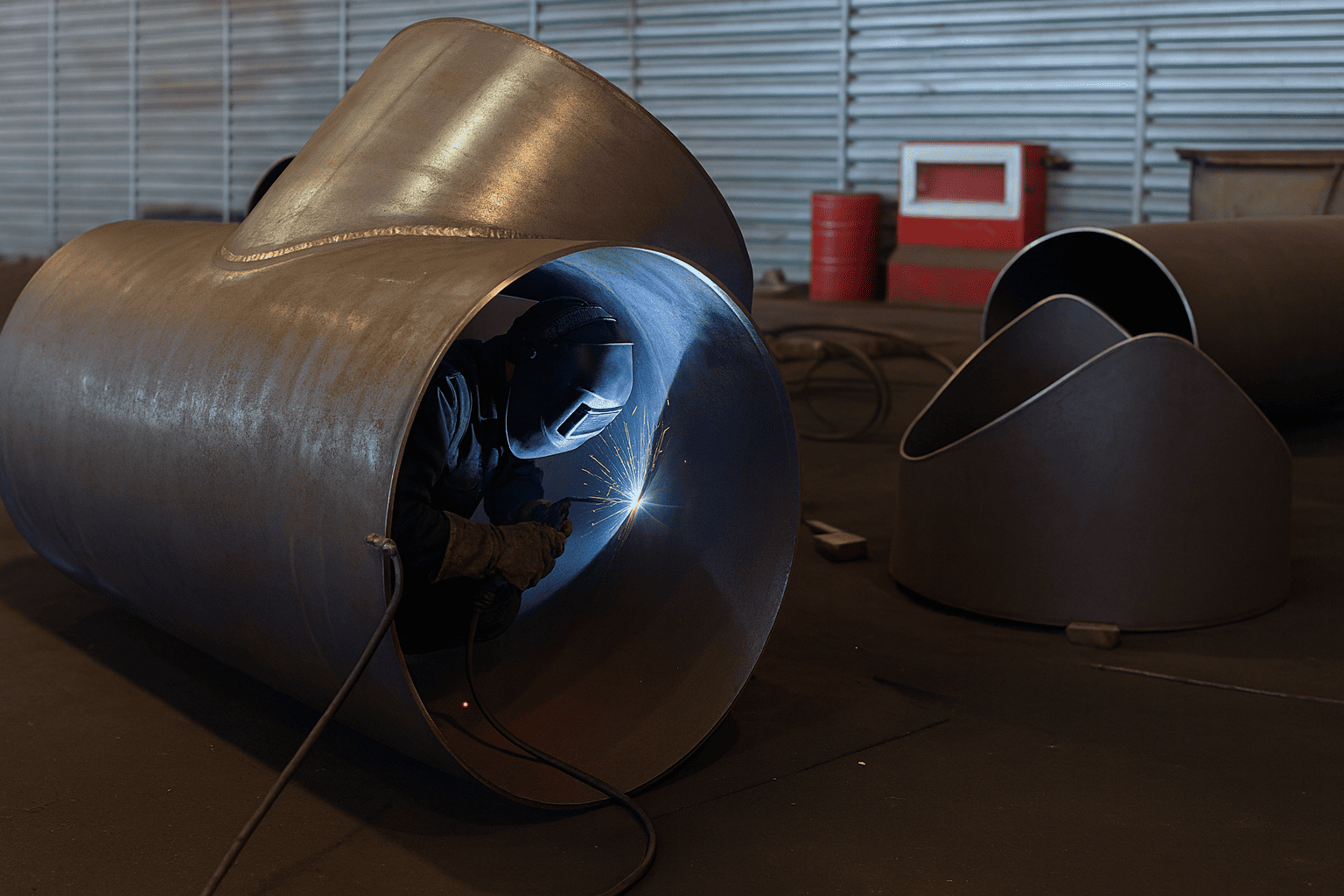

Рис.1. Тройники с накладкой для трубопроводов

Материал изготовления подбирают исходя из давления, температуры и среды трубопровода. Используют углеродистые стали сталь 20, 09Г2С, 16ГС. Для систем с агрессивными средами и высокими температурами применяют нержавеющие сплавы 12Х18Н10Т, 10Х17Н13М2Т, а также жаропрочные стали. Материал накладки и патрубка всегда должен совпадать с материалом основной линии, чтобы избежать разницы в термическом расширении и коррозионной активности.

Заготовки для изготовления

Отрезок трубы основного диаметра.
Листовую сталь или вырезанный сегмент трубы, из которого делают накладку.
Трубную заготовку меньшего диаметра для ответвления.

Отверстие под патрубок вырезают на основном трубном сегменте, накладку подгоняют по радиусу, затем выполняют сварку патрубка и накладки, после чего вся конструкция приваривается к магистрали.

Основные характеристики:

Номинальные диаметры D и d. Основная магистраль и ответвление могут иметь различные размеры, что позволяет формировать переходы.
Толщина накладки. Усиление под диаметром ответвления обеспечивает равномерное распределение нагрузки и компенсирует ослабление стенки.
Способ сварки. Используют стыковую и угловую сварку с обязательным контролем качества — УЗК, РГК.
Рабочее давление. Завышается за счёт накладки, которая увеличивает жесткость соединения.
Геометрия отверстия и посадки. Точная подгонка важна для отсутствия концентраторов напряжений.

Преимущества:

Возможность создания ответвления на трубах большого диаметра без сложного горячего формования.
Малые трудозатраты по сравнению с бесшовными и гнутыми тройниками.
Универсальность — легко подобрать под нестандартные проекты.
Повышенная прочность благодаря усиливающей накладке.
Подходит для ремонта, когда невозможно заменить участок трубы.

Недостатки:

Конструкция полностью зависит от качества сварки.
Наличие двух или более сварных швов увеличивает риск локальных напряжений.
Требуется точная подгонка накладки по радиусу трубы.
Гидравлическое сопротивление выше, чем у заводских тройников.

Применение

Тройники с накладкой используют в трубопроводах среднего и высокого давления: теплосети, нефтегазовые магистрали, технологические линии химических производств, паропроводы, инженерные сети промышленных объектов. Они применяются при монтаже и ремонте, когда необходимо создать надежное боковое ответвление без демонтажа основной линии. Эксплуатируются в условиях вибрации, перепадов температур, агрессивных сред и циклических нагрузок. Особенно востребованы на действующих трубопроводах, где важна возможность монтажа без остановки всей системы.
