Изготовление звездочек любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению звездочек цепной передачи любой сложности на заказ по чертежамс учетом всех требований Клиента:

• Изготовление звездочек с нуля (включая разработку чертежей и проектирование 3D-модели детали с учетом требуемых параметров).
• Изготовление валов по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления звездочекцепной передачи

Изготавливаем звездочки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Звездочки по требованию могут быть поставлены с черновым отверстием, что позволяет расточить его до нужного диаметра, обеспечивая точную и надёжную посадку на вал и стабильную работу при высоких нагрузках.

Изготовляем следующие виды звездочек цепной передачи: Отправить запрос

Купить звездочки цепной передачи

Заказать изготовление звездочек по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Справочная информация

Звездочка, являясь основным элементом цепной передачи, предназначена обеспечить надежное сцепление ее элементов.

Звёздочка (или цепное колесо) имеет форму колеса с зубьями, входящее в сцепление с цепью или гусеницей (звездочка никогда не входит в зацепление с другой звездочкой).

Классификация

Типы звездочек по виду крепления

• Звездочки под расточку для цепи - позволяют подобрать посадочное отверстие звездочки к требуемому диаметру вала с целью обеспечения надежности крепления и стабильности работы в высоконагруженном состоянии.

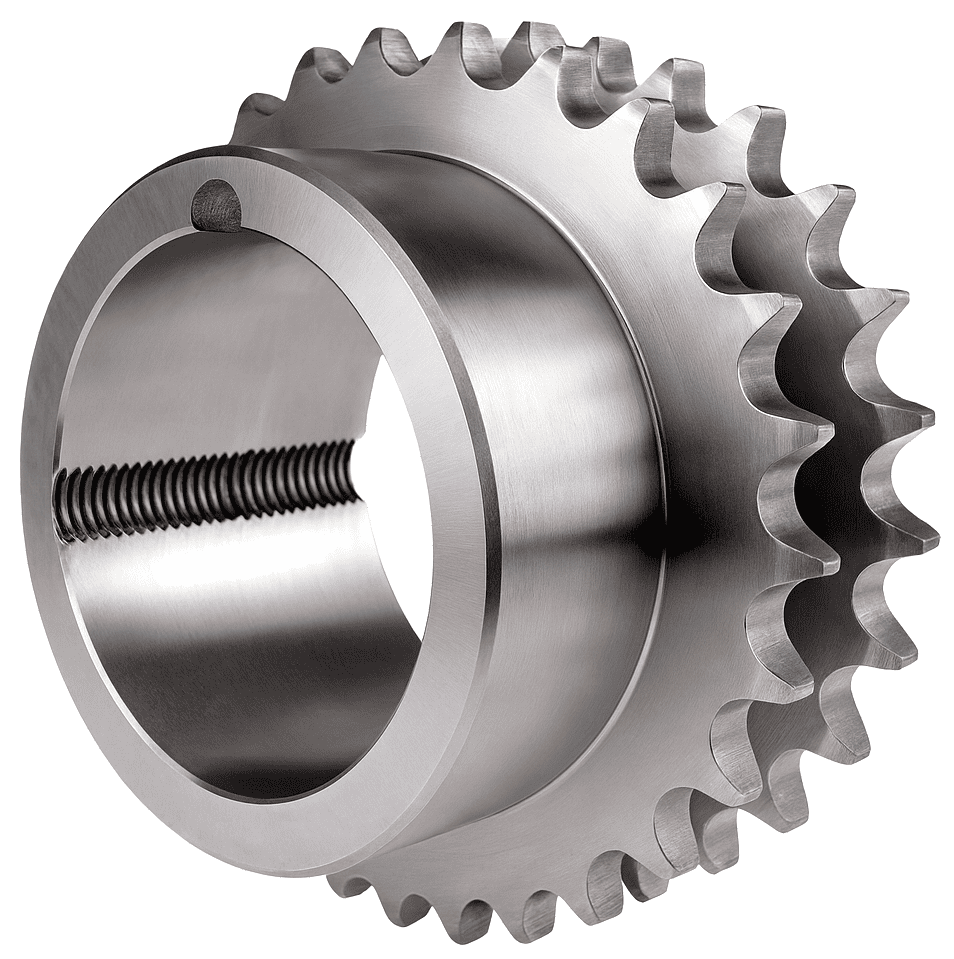

• Звездочки под втулку тапербуш - отличаются возможностью быстрой замены втулки, что важно при работы с валами разных диаметров.

В зависимости от количества рядов цепи:

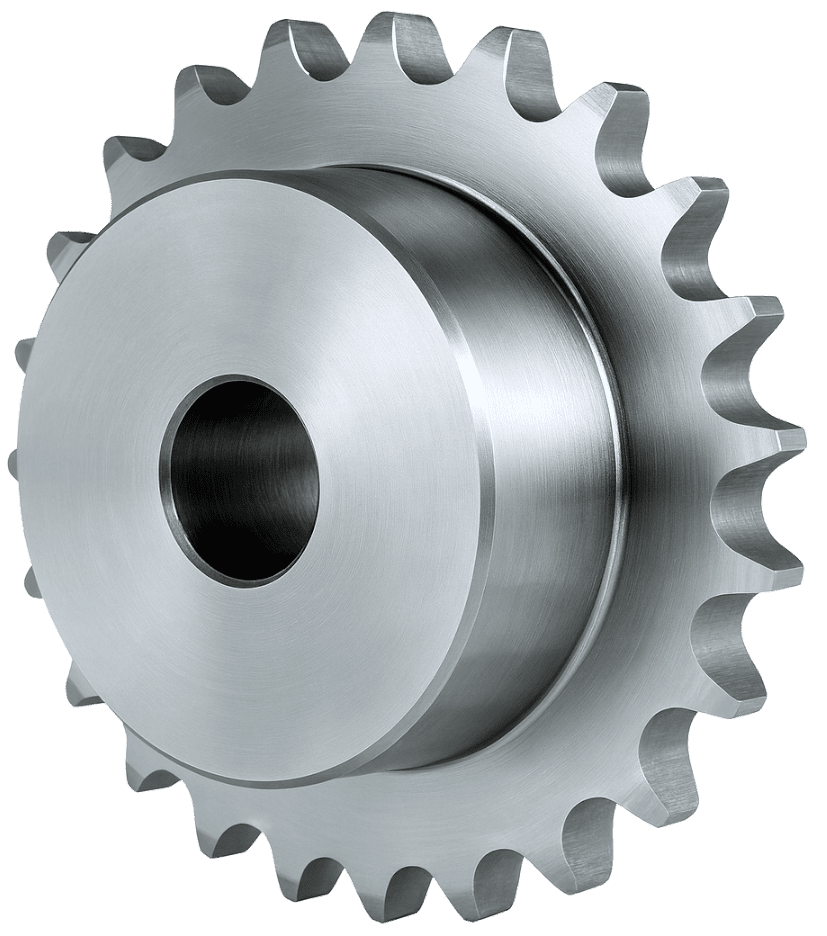

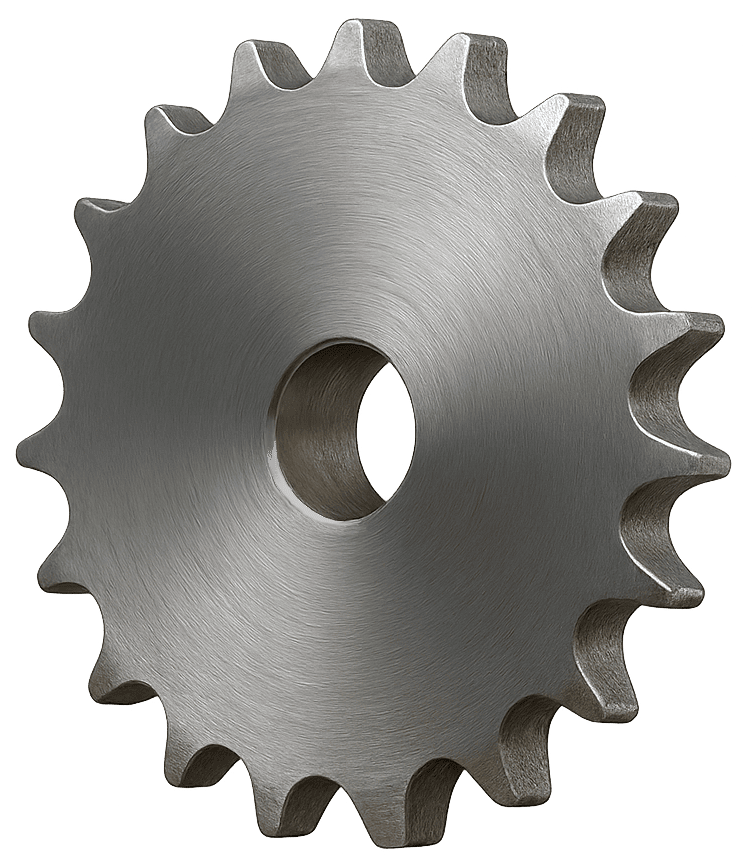

• Однорядные звездочки применяются при невысоких нагрузках.

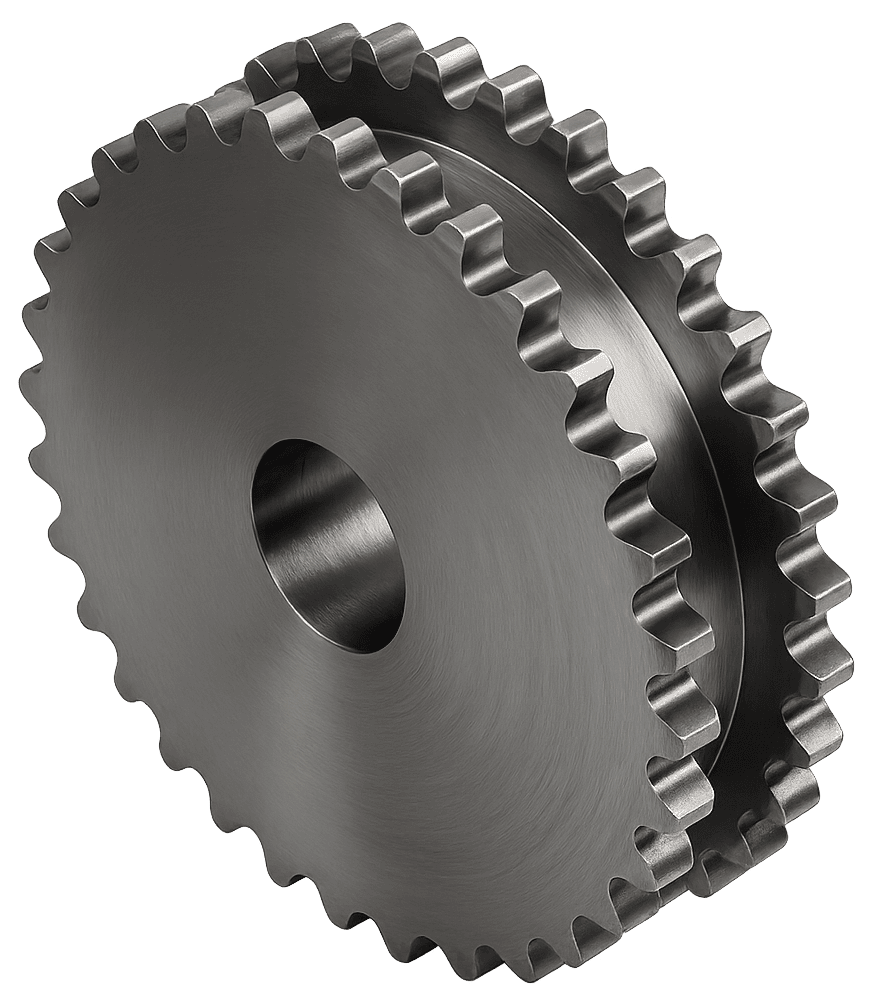

• Двухрядные звездочки эксплуатируютсяпри средних и повышенных нагрузках на высоких скоростях.

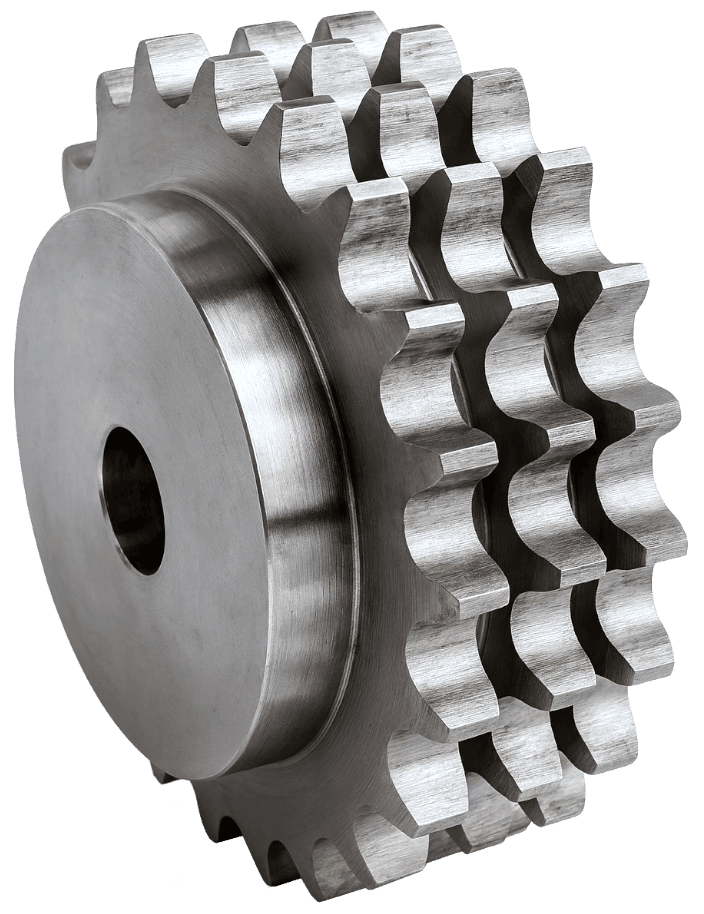

• Трехрядные звездочки эксплуатируютсяприпостоянных высоких нагрузках в тяжелых условиях.
• Многорядные звездочки.

Основные характеристики звездочек:

• Точность геометрии: от нее зависит качество и плавность хода приводной цепи, производительность работы срок эксплуатации цепи.
• Соответствие звездочки размеру цепи с целью избежания проблем при эксплуатации (провисанию, соскальзыванию или чрезмерному натяжению цепи).
• Материал, из которого изготовлена звездочка, от характеристик которого зависят условия применения и срок эксплуатации.
• Рядность цепной передачи, которая зависит от эксплуатационных нагрузок.
• Скорость передачи, которая определяется значением крутящего момента, и которая влияет на выбор количества зубьев звездочки.
• Количество зубьев звездочки. С увеличением числа зубьев происходит увеличение скорости передачи и уменьшение крутящего момента. Стандартное число зубьев на звездочке 8 - 125.
• Шаг зубьев это расстояние между соседними зубьями на звездочке. Для обеспечения правильной передачи крутящего момента необходимо чтобы шаг зубьев звездочки соответствовал шагу зубьев на цепи.
• Диаметр вала, на который будет установлена звездочка, должен посадочному отверстию звездочки, чтобы обеспечить надежное крепление и предотвратить люфт.

Применение звездочек

Звёздочки применяются в различных механизмах, где не подходит применение зубчатых передач (велосипеды, мотоциклы, автомобили, гусеничные транспортные средства, и в др.)
