Изготовление поворотных заглушек по стандарту ASME B16.5

Справочная информация

Заглушки поворотные по стандарту ASME B16.5 применяются для временного или постоянного перекрытия потока в фланцевых трубопроводах. Это плоские дисковые элементы, объединённые с поворотной пластиной-держателем. Конструкция позволяет быстро менять положение заглушки без демонтажа фланцевого соединения. В рабочем положении заглушка перекрывает проходное отверстие, в открытом положении поворачивается в сторону, оставаясь в системе и не требуя дополнительного крепежа. Такой принцип особенно удобен при частых переключениях линий, испытаниях и обслуживании трубопроводов.

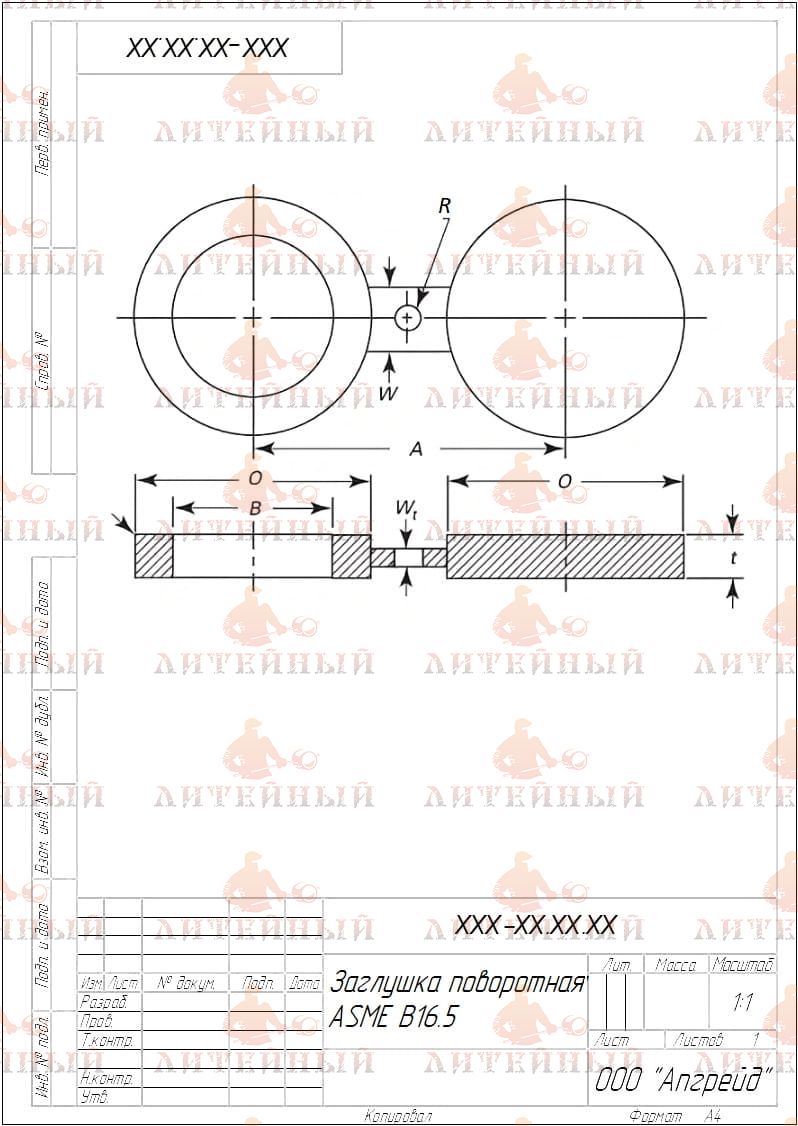

Рис.1. Заглушки поворотные по стандарту ASME B16.5

Материал изготовления зависит от давления, температуры и среды. Применяют углеродистые и низколегированные стали, а для коррозионных и высокотемпературных сред — нержавеющие стали. Металл должен обеспечивать прочность при уплотнении фланца, устойчивость к износу и стабильность размеров в условиях переменных нагрузок.

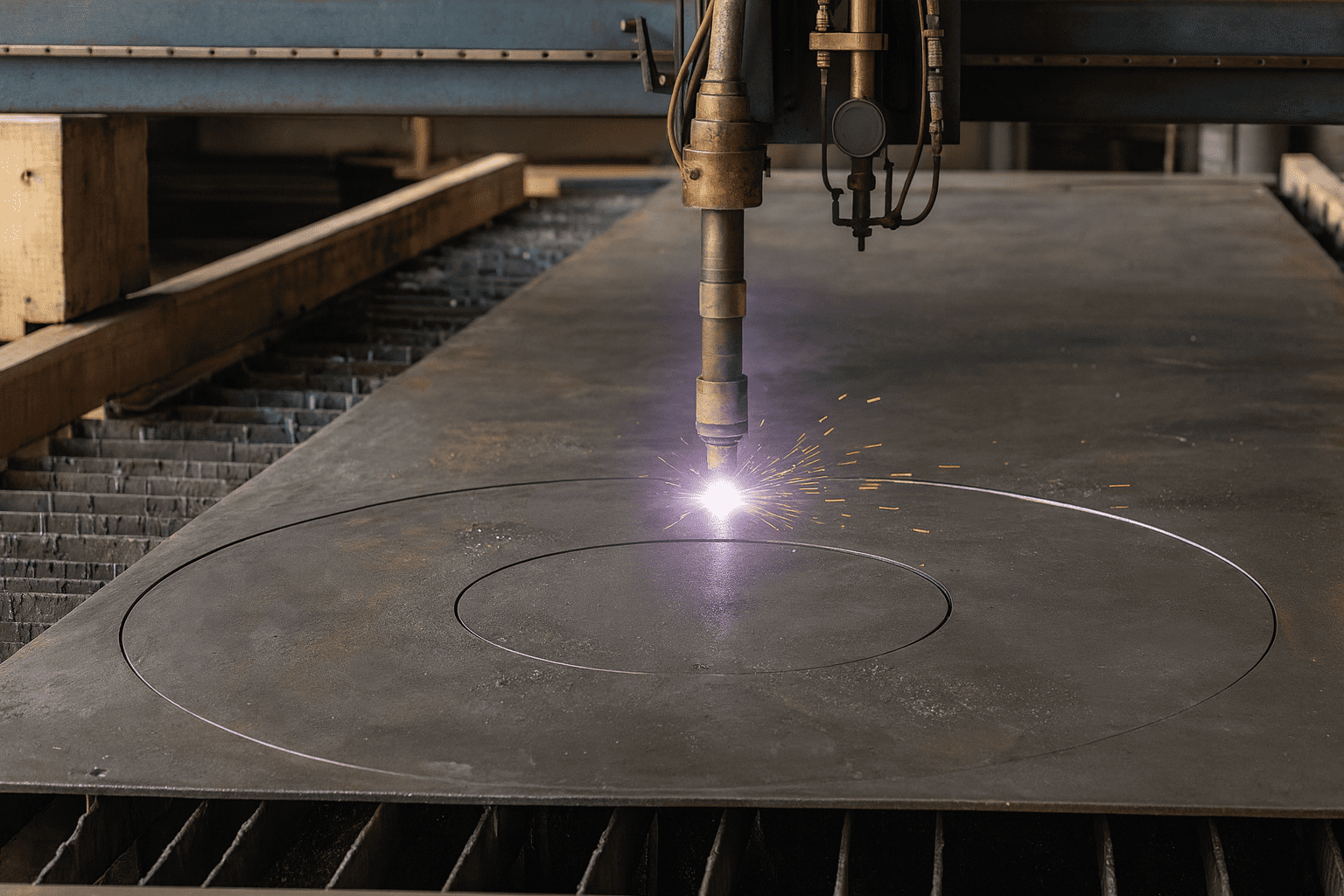

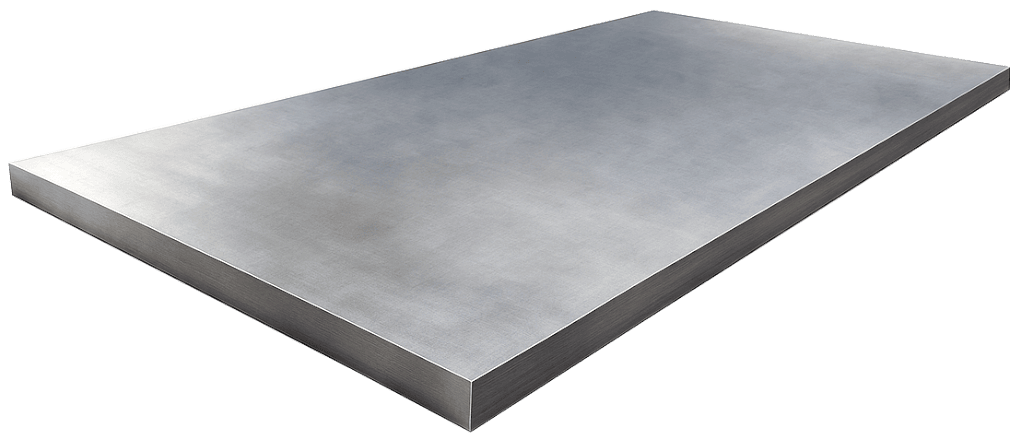

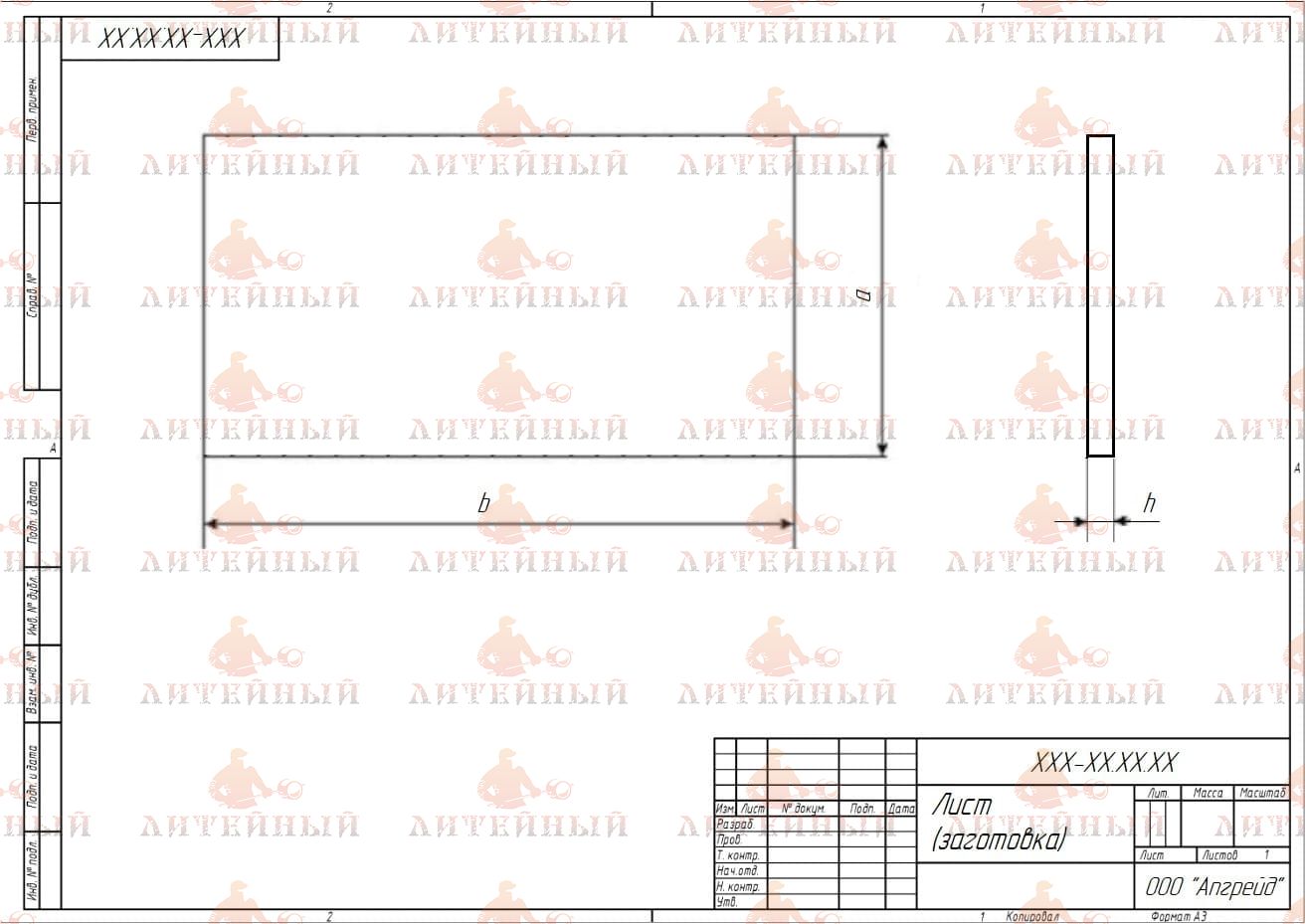

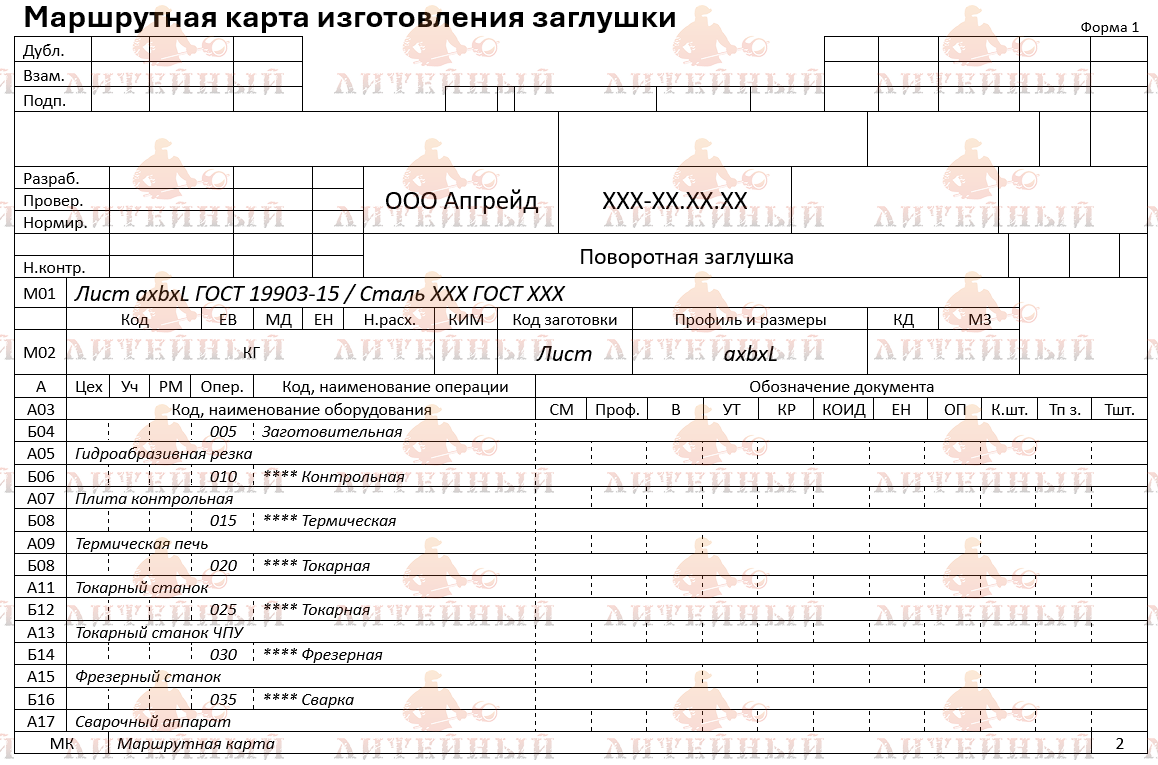

Заготовки для производства выполняют из листового проката, поковок или цельных стальных пластин. Заглушку вырезают механической или плазменной резкой, затем проводят токарную или фрезерную обработку. Пластина-держатель формируется отдельно и соединяется с заглушкой через ось или крепёжную петлю, что обеспечивает свободное вращение. Все элементы проходят калибровку и проверку посадочных поверхностей.

Основные характеристики:

• Тип исполнения. Бывают цельные (solid blank) и с отверстием под перепуск (spectacle blinds). Поворотная заглушка чаще представлена в виде фигуры типа «восьмёрка» с рабочей и разгрузочной половинами.
• Номинальный диаметр. Соответствует размерам фланцев ASME B16.5 от NPS ½ до NPS 24.
• Класс давления. Изготавливаются в диапазоне Class 150, 300, 600, 900, 1500 и 2500. Толщина и масса увеличиваются пропорционально давлению.
• Толщина диска. Подбирается по расчетам ASME для выдерживания давления без деформации.
• Посадочные поверхности. Геометрия диска должна точно соответствовать уплотнительной поверхности фланца (RF, RTJ).

Преимущества:

• Быстрая установка и переключение без разборки фланцевого соединения.
• Надёжная герметизация при испытаниях, обслуживании и изоляции оборудования.
• Высокая прочность благодаря цельной конструкции диска.
• Минимальный риск потери детали, поскольку заглушка фиксируется на поворотной пластине.
• Соответствие международному стандарту ASME B16.5 облегчает подбор по размерам и давлению.

Недостатки:

• Большая масса при высоких классах давления, что усложняет монтаж.
• Требуется наличие достаточного пространства для поворота заглушки.
• Стоимость выше, чем у обычных плоских заглушек.
• Необходим точный подбор по стандарту — неправильное исполнение нарушит герметичность.

Применение

Поворотные заглушки ASME B16.5 используют в трубопроводах нефтегазовой отрасли, нефтепереработке, химической промышленности, энергетике и системах пара и горячих сред. Они устанавливаются на линиях, где необходимо регулярно перекрывать поток при испытаниях, продувках, ревизии оборудования, переключении технологических контуров. Эффективны при высоком давлении, высокой температуре, агрессивной среде и в системах, где важно быстрое и безопасное обслуживание без демонтажа фланцев.
