Изготовление звездочек со ступицей любой сложности на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению звездочек со ступицей любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление звездочек со ступицей с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление звездочек со ступицей по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления звездочек со ступицей

Изготавливаем звездочки со ступицей из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, штамповки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

Процесс изготовления звездочек со ступицей на нашем производстве: Отправить запрос

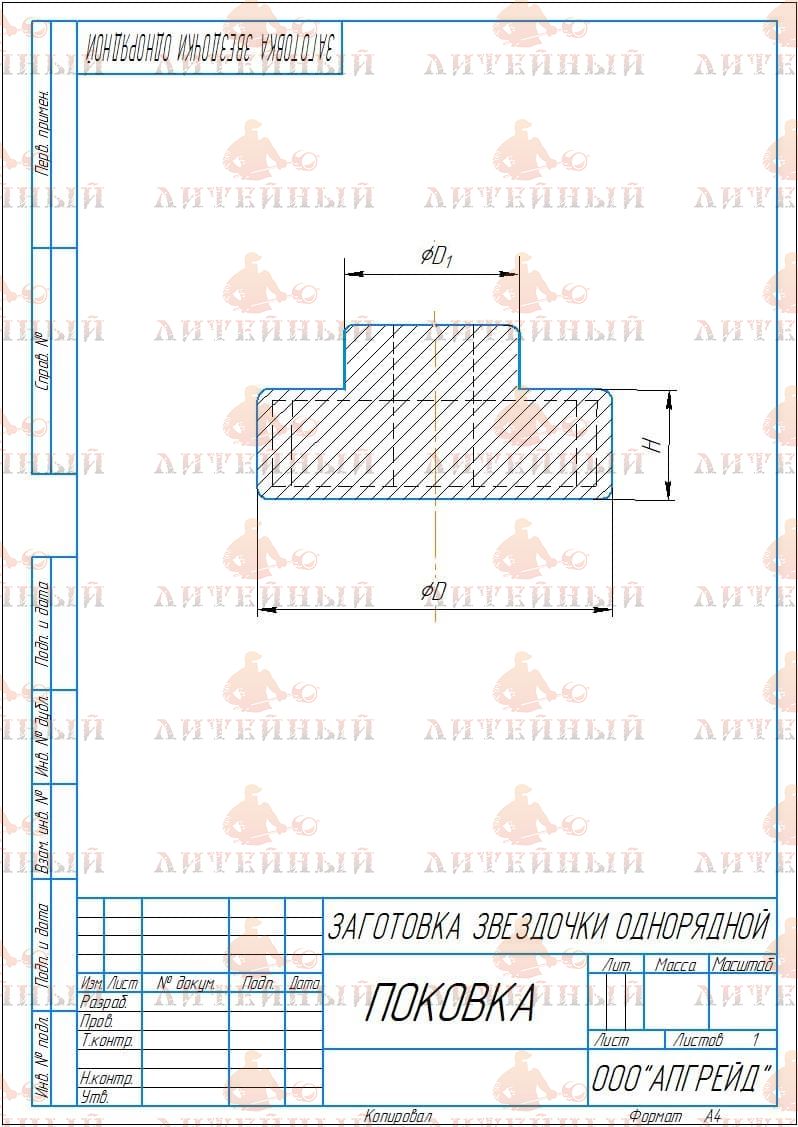

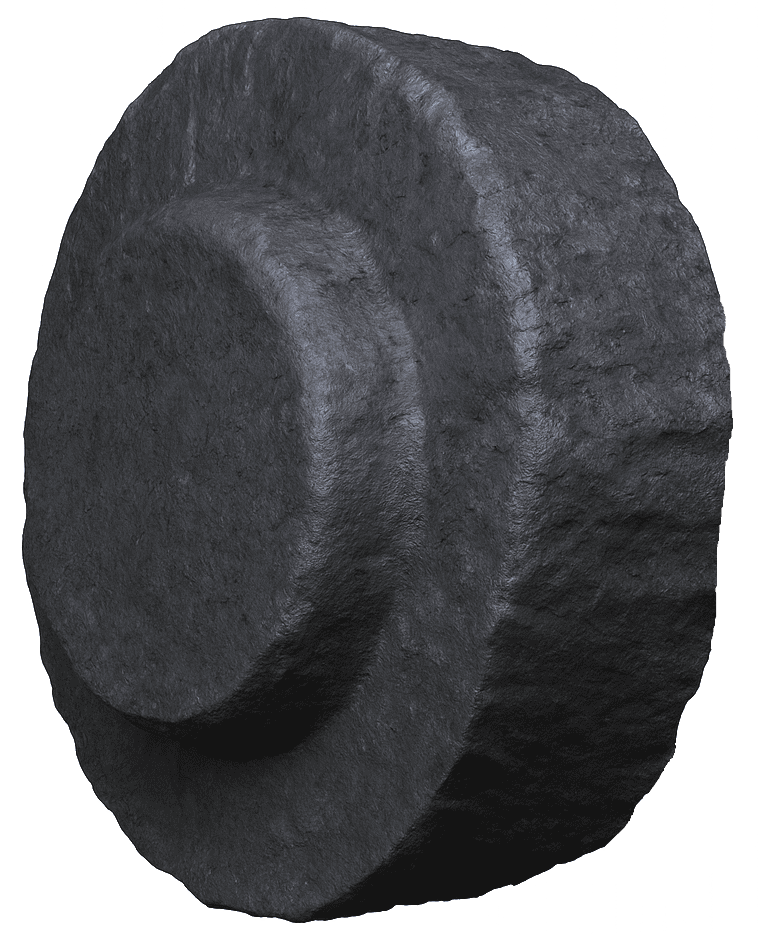

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

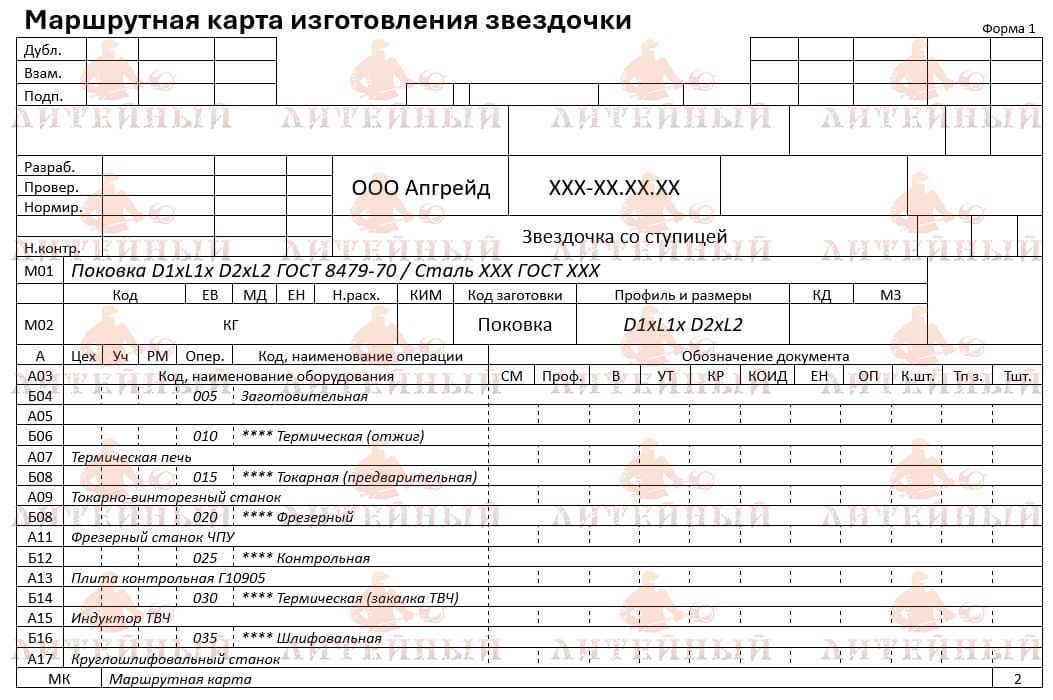

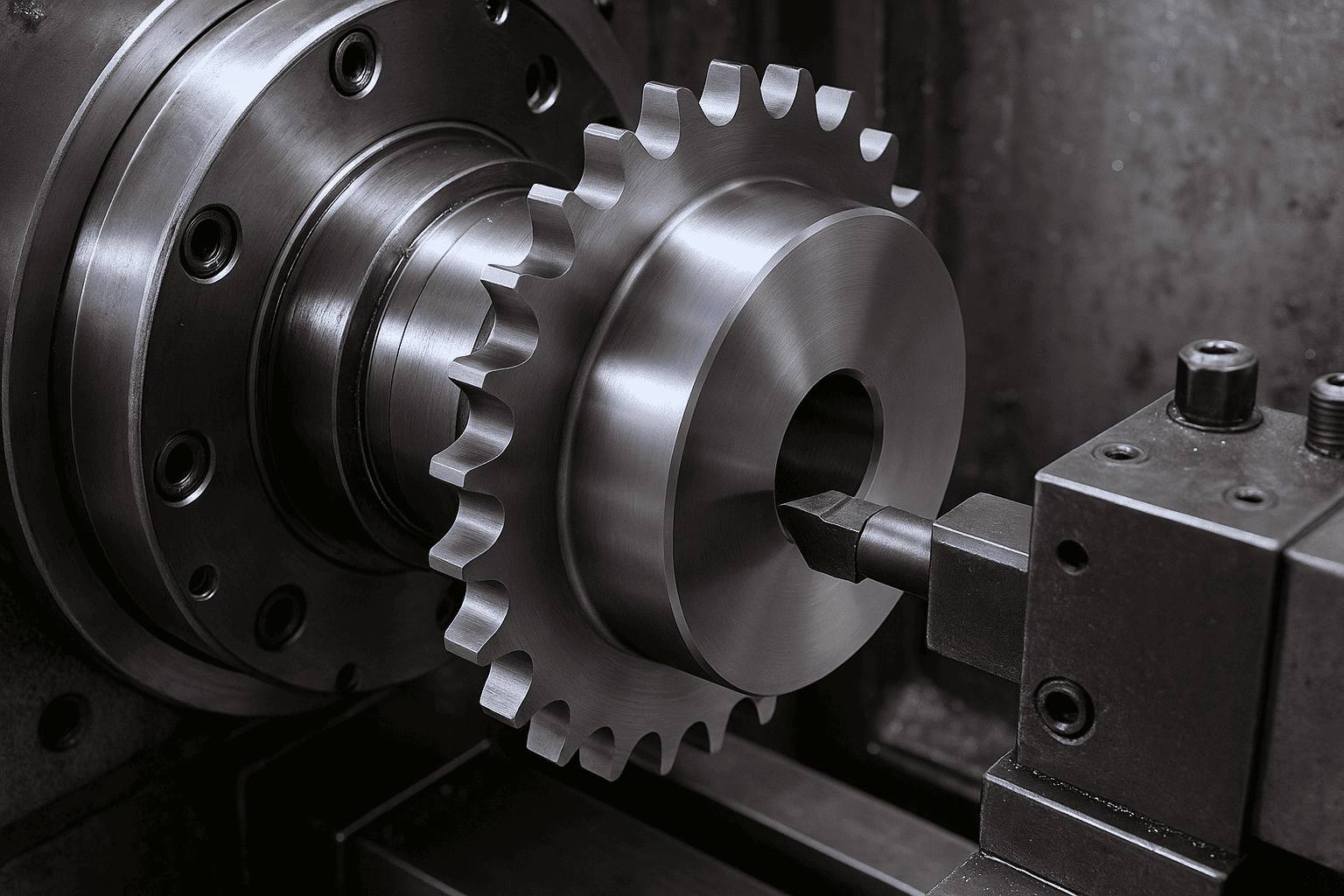

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая токарная обработка Обтачивание наружного диаметра; Формирование центрального отверстия; Обработка торцов и фасок; Проточка посадочного фланца. Чистовое точение наружной поверхности Расточка посадочного отверстия под втулку или вал, с обеспечением требуемой соосности и допусков Фрезерование зубчатого венца. Фрезеровка может проводиться дисковыми, червячными или пальцевыми фрезами в зависимости от профиля цепи. На этом этапе задаются шаг цепи, профиль и высота зуба. Шлифование торцов и расточки.

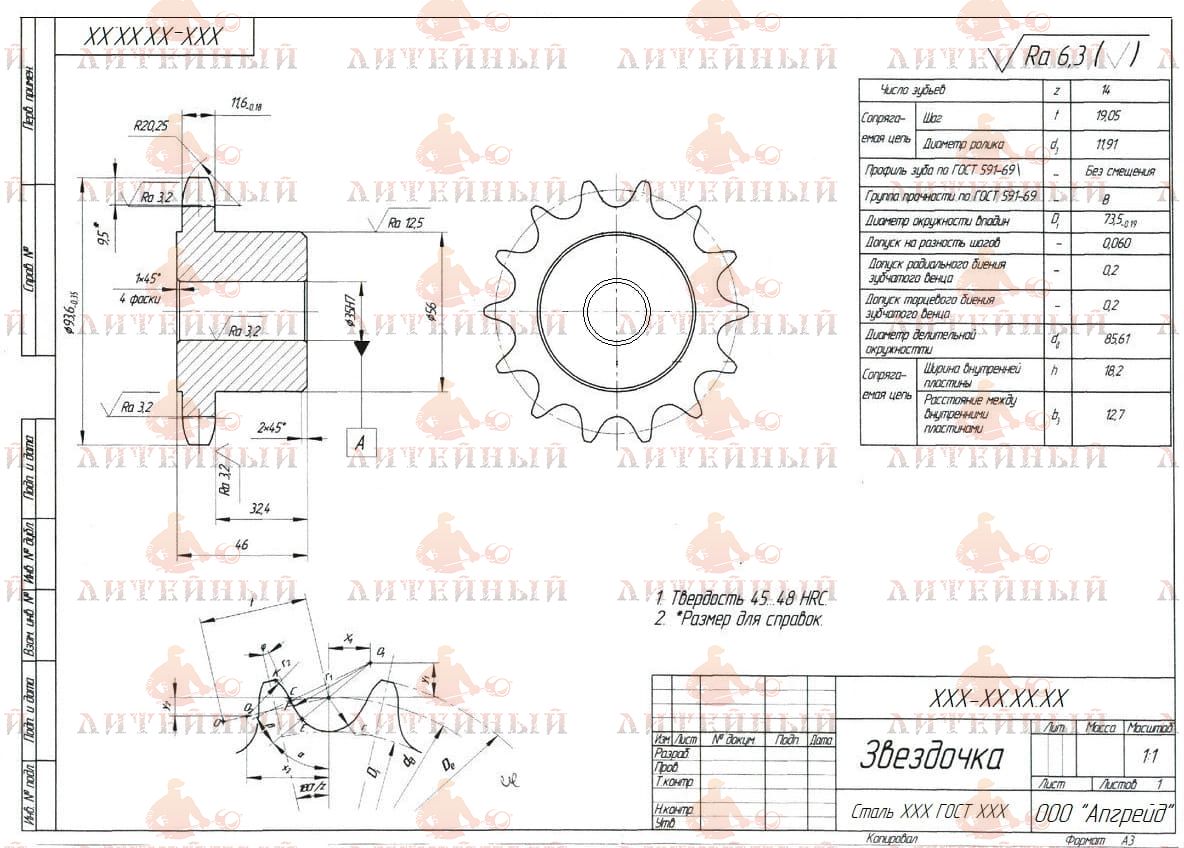

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Шлифовка или доводка Если требуется высокая точность зацепления и плавность работы — выполняется шлифование зубьев или хонингование посадочных поверхностей. Термическая обработка (закалка и отпуск или ТВЧ-закалку зубьев) для повышения износостойкости. Финишное шлифование посадочных поверхностей Контроль твердости, биения и соосности Нанесение защитного покрытия (фосфатирование, оксидирование, грунтование или цинкование) Контроль размеров, профиля зубьев и посадочных мест.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов звездочек:

Предлагаем услуги по изготовлению других видов звездочек:

Однорядные звездочки Двухрядные звездочки Трехрядные звездочки Многорядные звездочки Звездочки под втулку тапербуш

Купить звездочку со ступицей

Заказать изготовление звездочек со ступицей по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Фотогалерея "Изготовленные детали по чертежам"

Смотреть всё

Фотогалерея "Мехобработка деталей"

Смотреть всё

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Звездочка со ступицей — это зубчатое колесо, служащее элементом цепной передачи, предназначенной для передачи крутящего момента между валами посредством роликовой цепи. Наличие ступицы обеспечивает прочное и точное крепление звездочки на валу, позволяет устанавливать шпонку, фиксирующие винты или втулку типа Taper Bush. Такая конструкция используется в промышленных приводах, где требуется высокая надежность и длительный ресурс работы.

Рис.1. Звездочка со ступицей

Заготовки для изготовления

Заготовки для изготовления выбираются исходя из размера, нагрузки и способа производства. Наиболее распространённые типы:

Поковки — обеспечивают высокую плотность металла и используются для ответственных и нагруженных передач.
Прокат (круглый или дисковый) — применяется при мелко- и среднесерийном производстве.
Литые заготовки — рациональны при массовом выпуске звездочек для средних нагрузок.
Заготовки из листа (газо- или плазменная резка) — используется для простых и облегчённых конструкций.

Перед механической обработкой заготовка проходит резку, торцевание и центрирование. Для ответственных деталей часто проводится нормализация или термическая стабилизация для снятия внутренних напряжений.

Материалы изготовления

Материалы изготовления подбираются в зависимости от условий эксплуатации.

Для универсальных передач применяют сталь 45 (ГОСТ 1050-2013) — сбалансированный вариант по прочности и обрабатываемости.
Для повышенных нагрузок — 40Х, 40ХН2МА, 35ХГСА (ГОСТ 4543-2016), обеспечивающие высокую износостойкость после закалки.
Для коррозионных условий — 12Х18Н10Т, 20Х13, 40Х13 (ГОСТ 5632-2014).
Для малонагруженных передач — чугун СЧ20–СЧ25 (ГОСТ 1412-85).

Характеристики при проектировании:

шаг цепи и профиль зуба (по ГОСТ 13568-97 или ISO 606);
число зубьев и диаметр делительной окружности;
ширину зубчатого венца;
размеры ступицы (длину, диаметр, посадку под вал или втулку);
биение, соосность и допуски посадочных поверхностей.

Также учитываются условия смазки, направление вращения и рабочие нагрузки.

Характеристики при выборе

Характеристики при выборе определяются назначением передачи: мощностью, скоростью вращения, типом цепи, допустимым износом и габаритными ограничениями. При выборе важно учитывать совместимость с посадочными размерами вала, наличие шпоночного паза, а также тип фиксации — на шпонке, на втулке Taper Bush или через штифтовое соединение.

Преимущества и Недостатки

Преимущества звездочки со ступицей:

надёжное и жёсткое крепление на валу;
возможность повторного демонтажа без повреждения деталей;
высокая износостойкость при правильной термообработке;
ремонтопригодность (ступица может быть переточена под другой посадочный размер);
устойчивость к ударным нагрузкам.

Недостатки:

больший вес по сравнению со звездочками без ступицы;
увеличенные габариты;
более высокая стоимость механической обработки.

Применение

Применение звездочек со ступицей охватывает практически все отрасли промышленности.

Машиностроение — приводы металлорежущих станков, редукторы, подъемно-транспортные механизмы.
Металлургия — цепные транспортеры, охлаждающие конвейеры, механизмы подачи заготовок.
Сельское хозяйство — жатки, кормораздатчики, приводы комбайнов и почвообрабатывающих машин.
Строительная и дорожная техника — асфальтоукладчики, смесители, транспортные ленты.
Пищевая и химическая промышленность — нержавеющие звездочки для оборудования с повышенной влажностью или агрессивными средами.
