Изготовление трубных решеток теплообменников на заказ

ООО Апгрейд оказывает услуги по изготовлению трубных решеток (трубных досок) теплообменных аппаратов на заказ по чертежам с учетом всех требований Клиента.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления трубных решеток теплообменников

Изготавливаем трубные решетки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки собственного производства. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления трубных решеток на нашем производстве: Отправить запрос

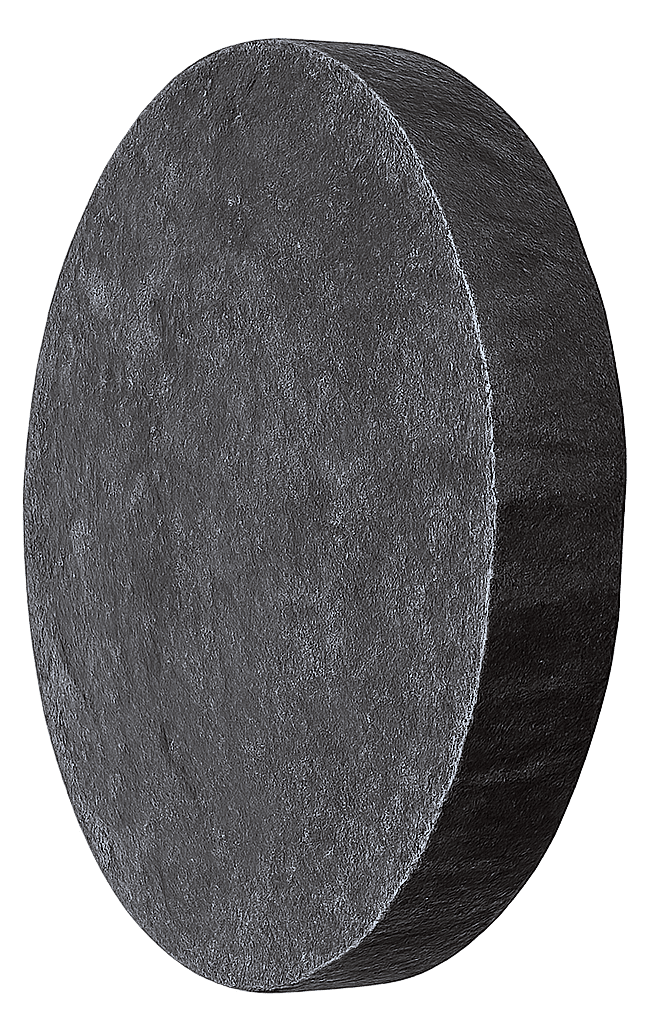

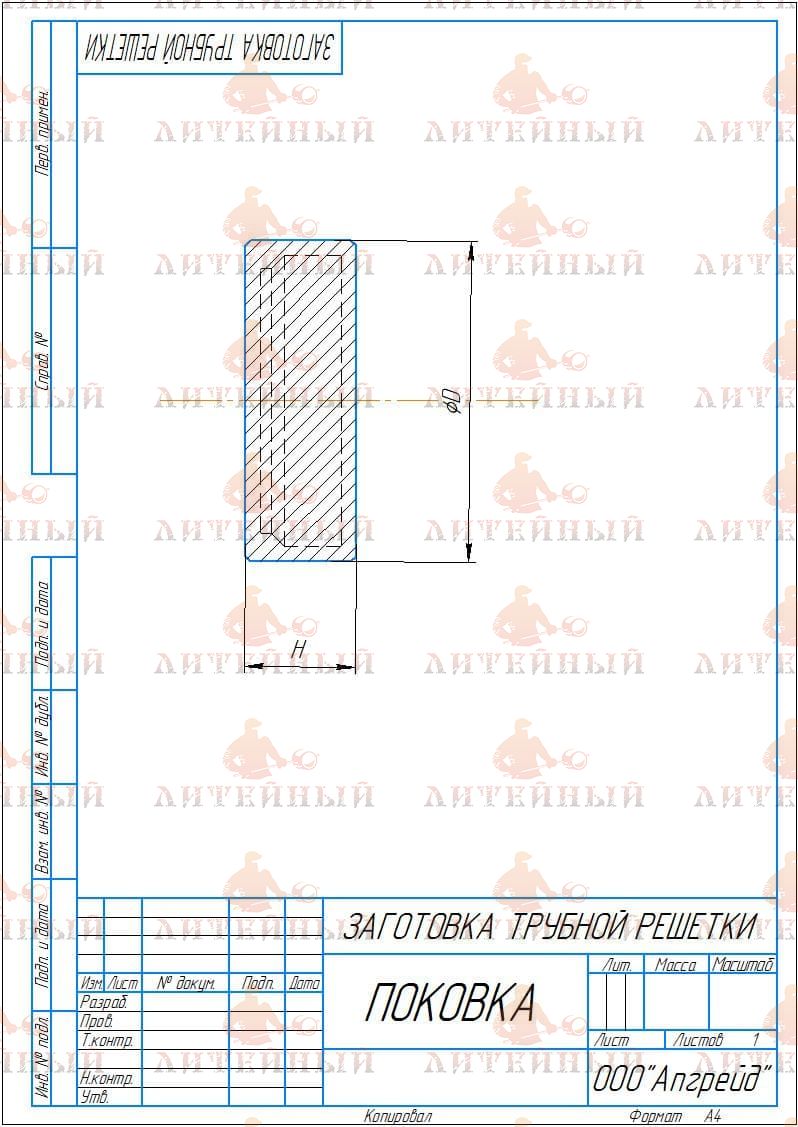

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

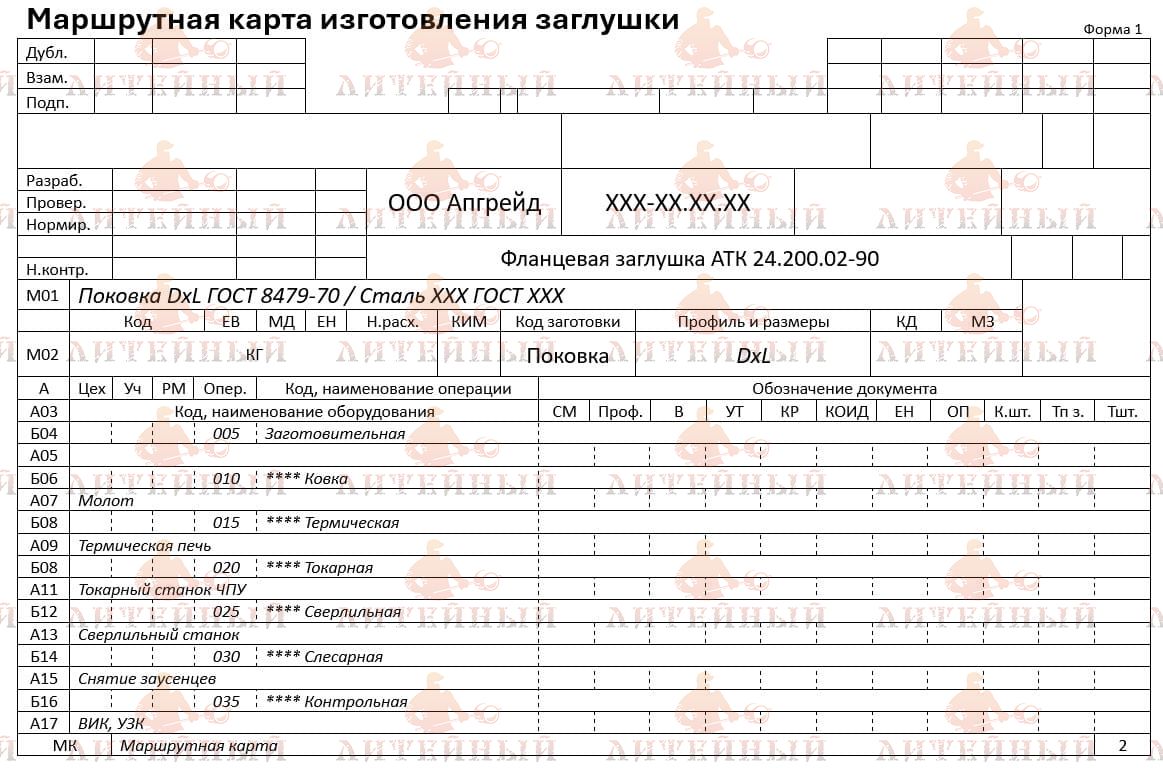

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки

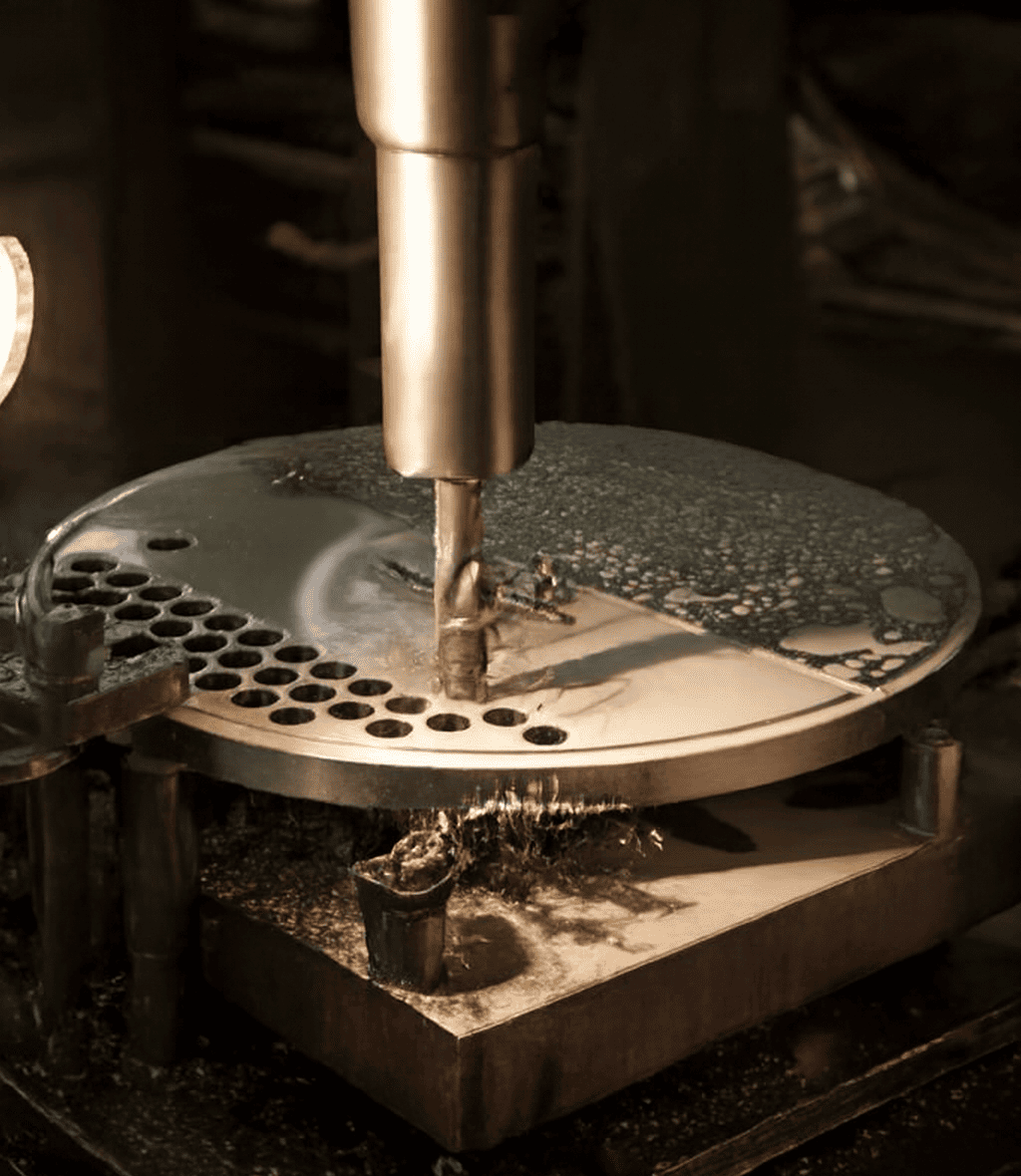

		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.

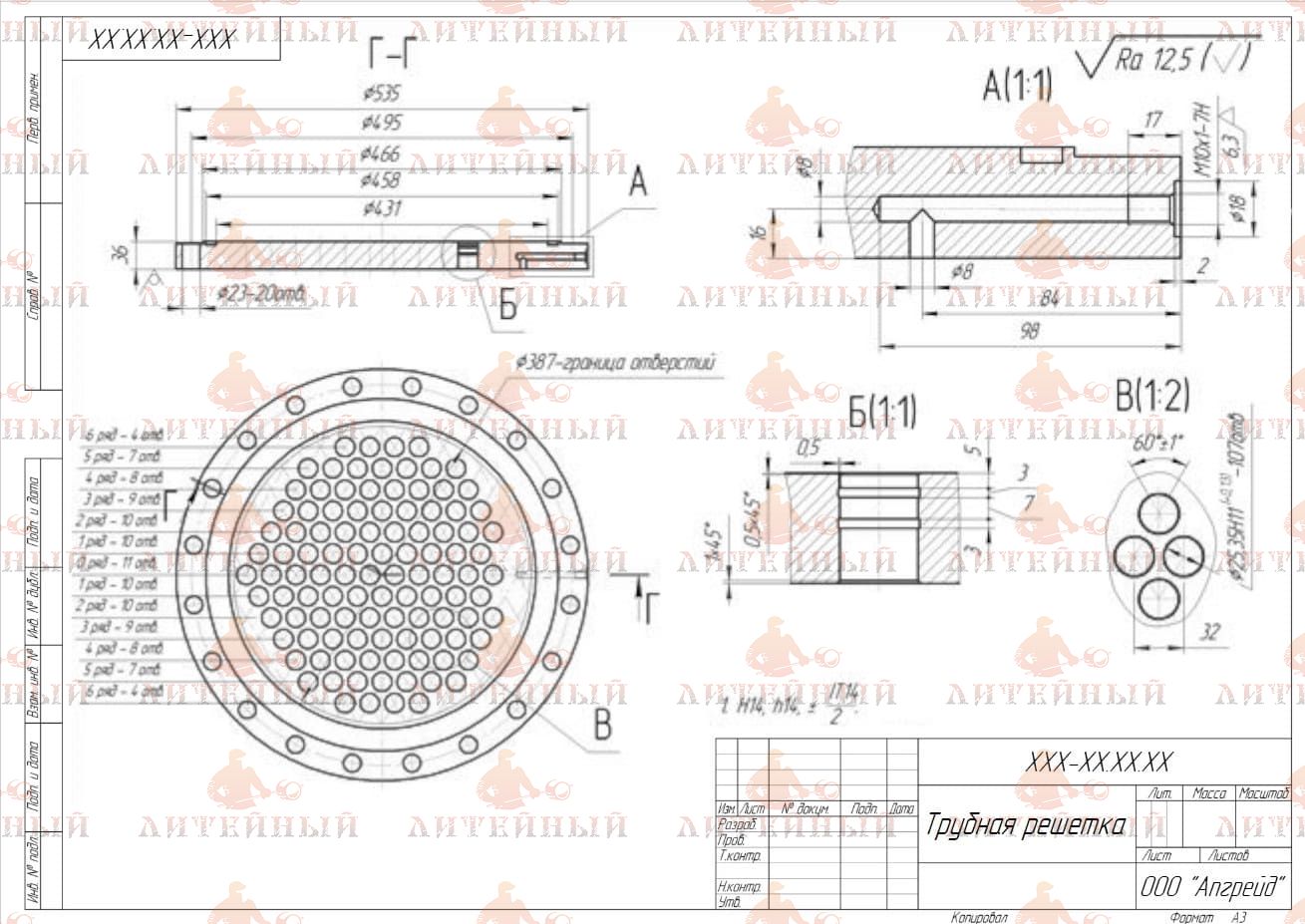

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Изготовление других деталей теплообменных аппаратов:

Предлагаем услуги по изготовлению других деталей теплообменных аппаратов:

Купить трубные решетки теплообменных аппаратов

Заказать изготовление трубных решеток теплообменных аппаратов по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Справочная информация

Трубные решетки — это ключевые элементы теплообменных аппаратов, предназначенные для поддержания труб в нужном положении, а также для оптимизации распределения теплоносителя в системе. Важно, чтобы решетки обеспечивали надежную фиксацию труб, предотвращали их повреждение и способствовали эффективному теплообмену. Такие решетки широко применяются в различных теплообменниках, таких как кожухотрубные теплообменники, реакторы и другие устройства, работающие с высокой температурой и давлением.

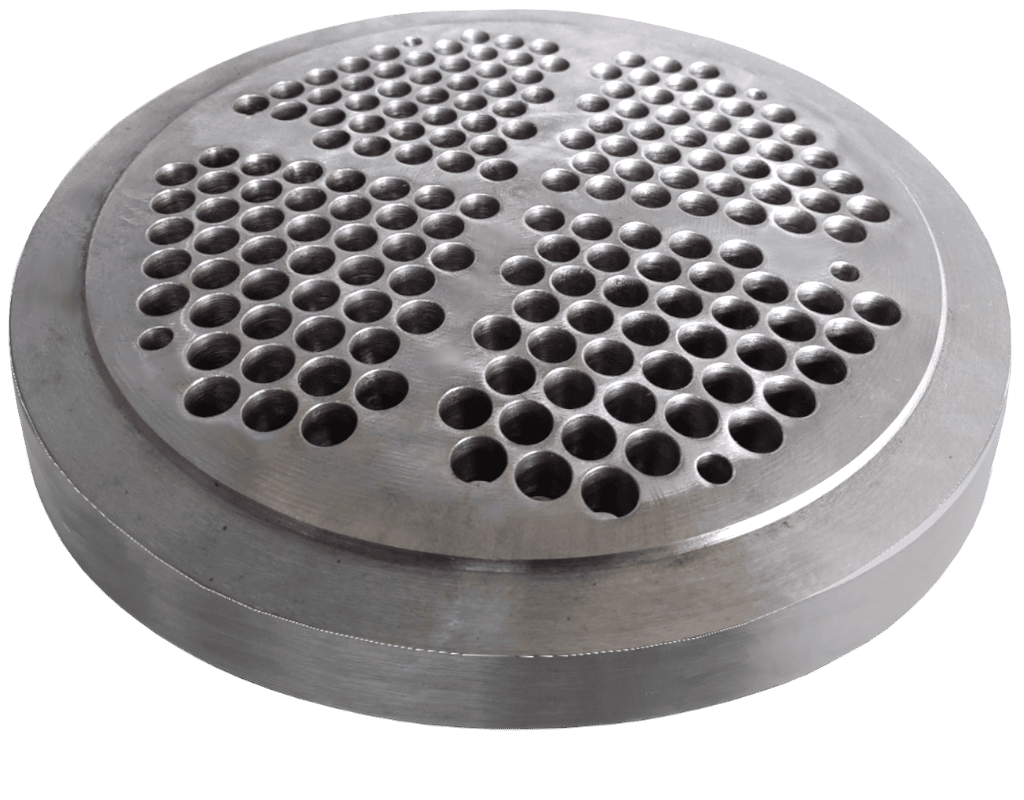

Рис.1. Трубная решетка

Трубная решетка — это конструктивный элемент теплообменного аппарата, выполненный в виде решетчатой структуры, через которую проходят трубы. Решетки служат для обеспечения правильного положения труб внутри теплообменника, предотвращают их вибрации и деформацию, а также способствуют равномерному распределению теплоносителя.

Особенности

• Расположение труб: Трубные решетки поддерживают трубы в оптимальном положении, создавая структуру, которая распределяет теплоноситель в системе, что важно для повышения эффективности теплообмена.
• Распределение нагрузки: Решетки обеспечивают равномерное распределение нагрузки и предотвращают механические повреждения труб, вызванные колебаниями и вибрациями.
• Конструкция: Решетки могут быть выполнены в виде пластин с отверстиями для труб, либо в виде трубных колец. Они могут быть одно- или многослойными в зависимости от требуемой жесткости и прочности.

Материал изготовления (стали и сплавы)

Трубные решетки изготавливаются из различных типов стали и сплавов, в зависимости от условий эксплуатации теплообменника:

• Нержавеющая сталь: Это наиболее распространенный материал для изготовления трубных решеток, так как он обладает высокой устойчивостью к коррозии и химическим воздействиям, что делает его идеальным для работы в агрессивных средах и при высоких температурах.
• Углеродистая сталь: Для менее жестких условий эксплуатации могут использоваться решетки из углеродистой стали. Этот материал обладает хорошими механическими свойствами, но чувствителен к коррозии, что ограничивает его использование в агрессивных средах.
• Легированные стали: Стали с добавлением хрома, молибдена и никеля обладают повышенной устойчивостью к высокому давлению, температуре и коррозии. Они могут применяться в теплообменниках, работающих в экстремальных условиях, например, в нефтехимической или энергетической промышленности.
• Титановый сплав: В некоторых случаях, когда требуется высокая коррозионная стойкость (например, при работе с морской водой или кислотными растворами), для изготовления трубных решеток могут использоваться титановый сплав или другие специализированные сплавы.

Заготовки для изготовления

Заготовки для трубных решеток обычно представляют собой стальные листы или поковки (когда требуется высокая прочность и надежность деталей, а также при наличии жестких эксплуатационных условий).

Основные характеристики

• Размеры отверстий: Диаметр отверстий в решетке должен быть точно подобран в соответствии с размерами труб, чтобы обеспечить их надежную фиксацию и предотвратить их перемещение.
• Толщина материала: Трубные решетки должны быть достаточно прочными, чтобы выдерживать механические нагрузки, вибрации и перепады температур.
• Тип соединений: Решетки могут иметь различные типы соединений с трубами — с использованием сварки, болтов, клеевых соединений или других методов, в зависимости от конструкции аппарата.
• Прочность: Решетки должны быть достаточно прочными, чтобы выдерживать нагрузки и вибрации, а также обеспечить стабильность в работе теплообменника.

Преимущества:

• Увеличение эффективности теплообмена: Трубные решетки способствуют равномерному распределению теплоносителя, что увеличивает эффективность теплообмена и снижает вероятность перегрева или недостаточного охлаждения.
• Долговечность: Изготовленные из высококачественных сталей, трубные решетки имеют высокую прочность и устойчивость к коррозии, что увеличивает срок службы теплообменника.
• Простота обслуживания: Трубные решетки позволяют легко выполнять техническое обслуживание теплообменника, так как они обеспечивают доступ к трубам для осмотра и замены при необходимости.

Недостатки:

• Стоимость: Изготовление трубных решеток из высококачественных материалов, таких как нержавеющая сталь или титановый сплав, может быть дорогим, что увеличивает стоимость производства теплообменников.
• Требования к точности: Высокая точность при изготовлении решеток критична для правильной установки труб и эффективного теплообмена. Малейшее отклонение может снизить эффективность работы аппарата.
• Механические повреждения: Несмотря на свою прочность, трубные решетки могут подвергаться повреждениям при неправильной эксплуатации или в случае неправильного монтажа.

Применение и условия эксплуатации

Трубные решетки широко используются в различных теплообменных аппаратах, таких как:

• Кожухотрубные теплообменники: Трубные решетки играют ключевую роль в обеспечении правильного размещения труб, что способствует оптимальному распределению теплоносителя.
• Реакторы: В химической промышленности трубные решетки применяются для фиксации труб внутри реакторов, где происходит теплообмен и химические реакции.
• Энергетика: В котлах и паровых установках трубные решетки используются для обеспечения стабильного теплообмена между парами и жидкостями при высоких давлениях и температурах.
• Нефтехимическая и газовая промышленность: В теплообменниках, работающих с агрессивными химическими веществами или газами, трубные решетки изготавливаются из коррозионно-устойчивых материалов, таких как нержавеющая сталь или титановый сплав.

Условия эксплуатации

Трубные решетки используются в условиях, где возможны перепады температуры, давления и химические воздействия. Важно, чтобы материал решетки обеспечивал необходимую прочность и устойчивость к данным воздействиям. При эксплуатации в агрессивных средах (например, в химических или нефтехимических реакторах) решетки изготавливаются из нержавеющих или легированных сталей, устойчивых к коррозии.

Заключение

Трубные решетки являются неотъемлемой частью теплообменных аппаратов, играя важную роль в обеспечении правильного расположения труб и улучшении теплообмена. Изготовление этих решеток требует использования высококачественных материалов, точности в обработке и учета специфики работы теплообменников. Выбор материалов и конструктивных решений для решеток зависит от условий эксплуатации, таких как температура, давление и химическая агрессивность среды.
