Справочная информация

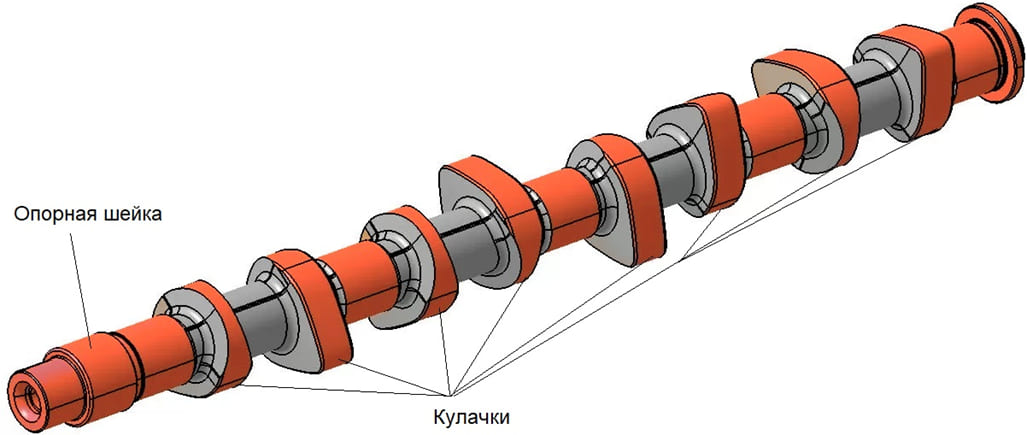

Кулачковый вал — это вращающийся элемент механизма газораспределения или автоматических приводов, на котором расположены кулачки сложного профиля. При вращении кулачки задают строго определённый закон перемещения толкателей, клапанов или других исполнительных звеньев, преобразуя равномерное вращение в прерывистое или возвратно-поступательное движение.

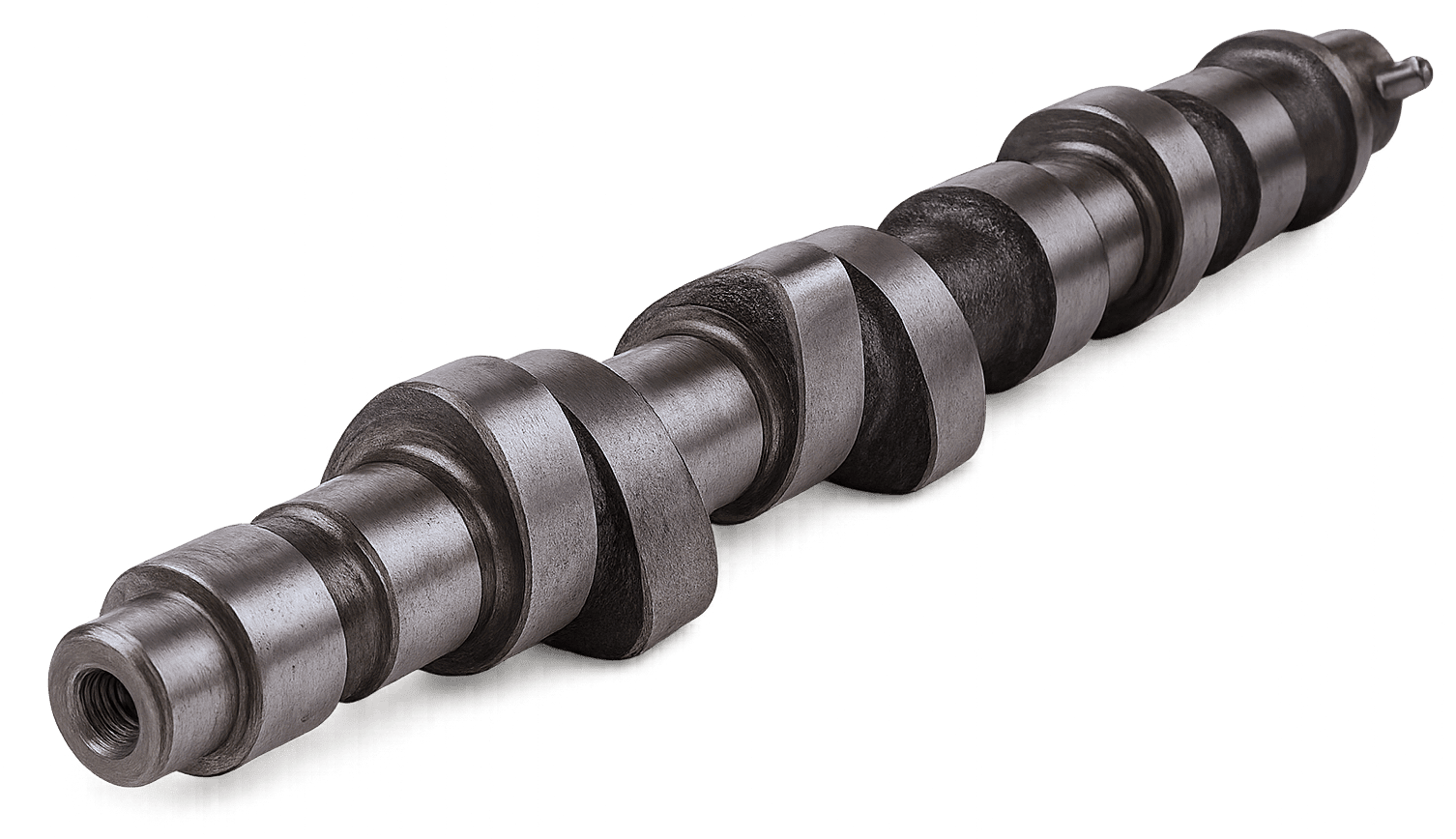

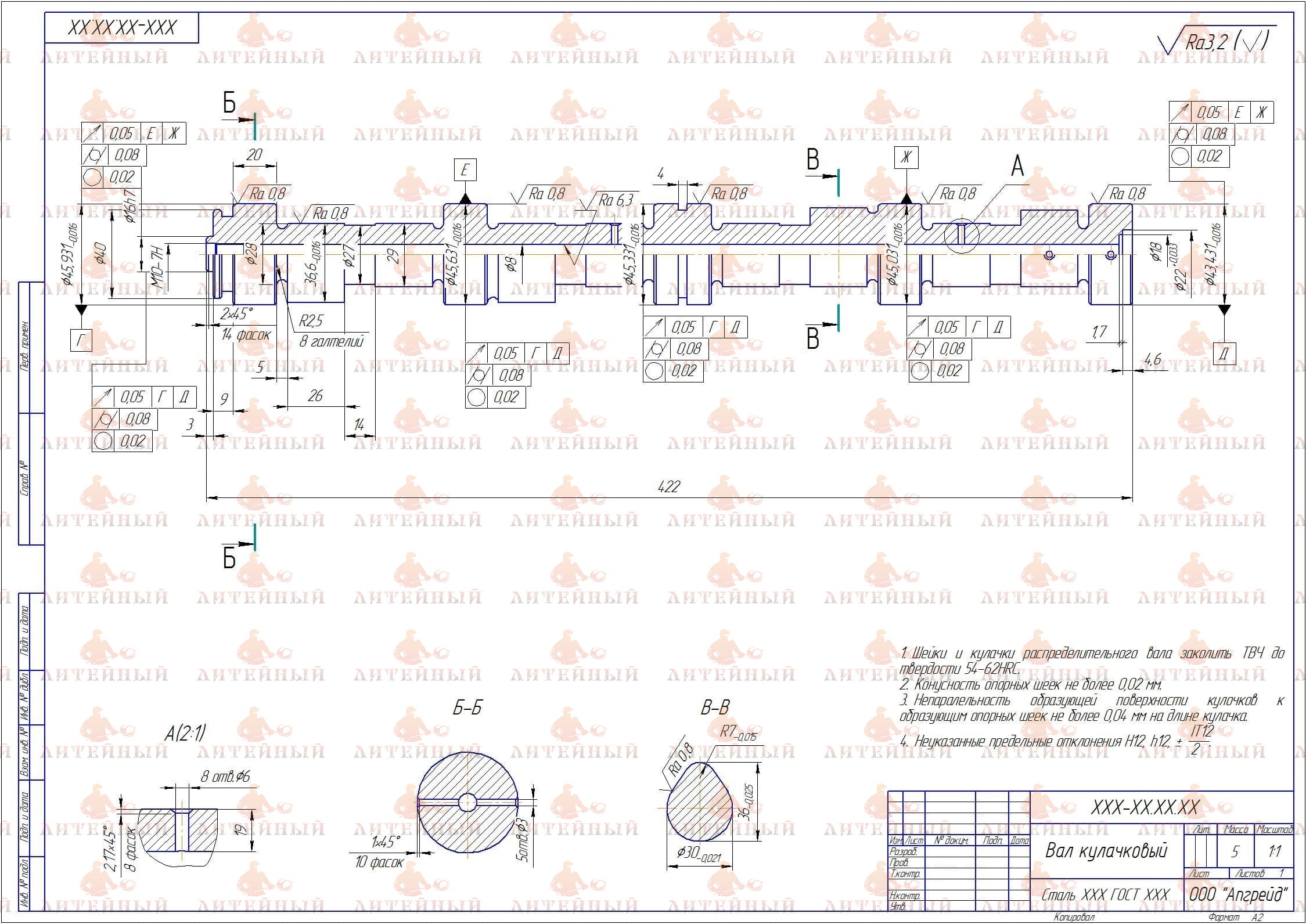

Рис.1 Кулачковый вал

Виды

• Рядовые (линейные) – устанавливаются в блоке цилиндров или в головке блока, приводят клапаны по отдельным осям.
• Распределительные (газораспределительные) – применяются в двигателях внутреннего сгорания для открытия и закрытия впускных и выпускных клапанов.
• Кулачковые валы автоматов – с множеством профилей, обеспечивающих последовательность операций в станках и упаковочном оборудовании.
• Сдвоенные и многорядные – несколько параллельных рядов кулачков на одном валу для сложных циклов работы.

Основные характеристики при проектировании

• Профиль кулачка – определяет ход и скорость перемещения толкателя; рассчитывается по законам кинематики для требуемого газораспределения или технологической операции.
• Диаметр и длина вала – влияют на жёсткость и минимальный прогиб при высоких оборотах.
• Угловое расположение кулачков – обеспечивает правильную фазировку работы цилиндров или механизмов.
• Коэффициент запаса по усталости – особенно важен при высоких частотах вращения и больших нагрузках на кулачки.
• Система смазки – проектируется для стабильного масляного клина между кулачком и толкателем.

Основные характеристики при выборе

• диапазон рабочих оборотов и максимально допустимая скорость скольжения по кулачку;
• требуемая форма и высота подъёма клапана или исполнительного органа;
• совместимость с типом привода (цепь, ремень, шестерни);
• требования к точности обработки профиля и допускам по соосности;
• условия эксплуатации: температура, наличие абразивной пыли, режим смазки.

Материал изготовления

Наиболее распространены легированные и конструкционные стали: 40Х, 45, 38ХН3МФА, 20ХН3А. Для массового автопрома применяют высокопрочный ковкий чугун с шаровидным графитом. Рабочие поверхности кулачков подвергаются закалке ТВЧ, цементации или нитроцементации до 55–62 HRC, а сердцевина сохраняет вязкость (≈30–35 HRC), что повышает сопротивление ударным нагрузкам.

Преимущества

• Точный контроль фазы и амплитуды движения клапанов или исполнительных механизмов.
• Возможность реализации сложных циклов движения, включая ускорение и замедление.
• Длительный ресурс при правильной смазке и балансировке.

Недостатки

• Высокие требования к точности профиля: малейшее отклонение приводит к потере мощности или сбоям в цикле.
• Чувствительность к дефициту смазки — быстрый износ кулачков и толкателей.
• Сложность и стоимость производства: необходимы шлифование и закалка рабочих поверхностей.

Области применения

Двигатели внутреннего сгорания

• Автомобильные и мотоциклетные ДВС: распределительные валы управляют впускными и выпускными клапанами, обеспечивая точное газораспределение.
• Дизель-генераторы и судовые двигатели: массивные кулачковые валы синхронизируют работу крупных цилиндров при высоких нагрузках.

Промышленное оборудование

• Автоматические станки: кулачковые валы задают последовательность операций — подачу заготовки, зажим, резание, отвод.
• Упаковочные линии и текстильные машины: сложные профили обеспечивают периодические движения толкателей, ножей и кареток.

Железнодорожная техника

• Тепловозы и дизельные поезда: кулачковые валы управляют топливными насосами высокого давления, задавая фазу впрыска.

Авиастроение и космос

• Поршневые авиадвигатели: распределительные валы с облегчёнными щеками и усиленными кулачками работают при экстремальных оборотах.
• Испытательные стенды: кулачковые механизмы применяются для имитации циклических нагрузок и точного дозирования движений.

Благодаря способности точно преобразовывать вращение в заданное перемещение кулачковый вал остаётся незаменимым элементом как в классических поршневых двигателях, так и в современном автоматизированном оборудовании, где требуется высокая точность и повторяемость циклов.
