Изготовление муфт насосно-компрессорных труб на заказ по чертежам Клиента

Справочная информация

Муфта насосно-компрессорных труб (НКТ) — это резьбовой соединительный элемент, предназначенный для герметичного соединения отдельных секций насосно-компрессорных труб в колонну, которая спускается в скважину при добыче нефти и газа. Основная функция муфты НКТ — обеспечить прочность и герметичность соединения при воздействии внутреннего давления, температурных колебаний и динамических нагрузок в процессе эксплуатации.

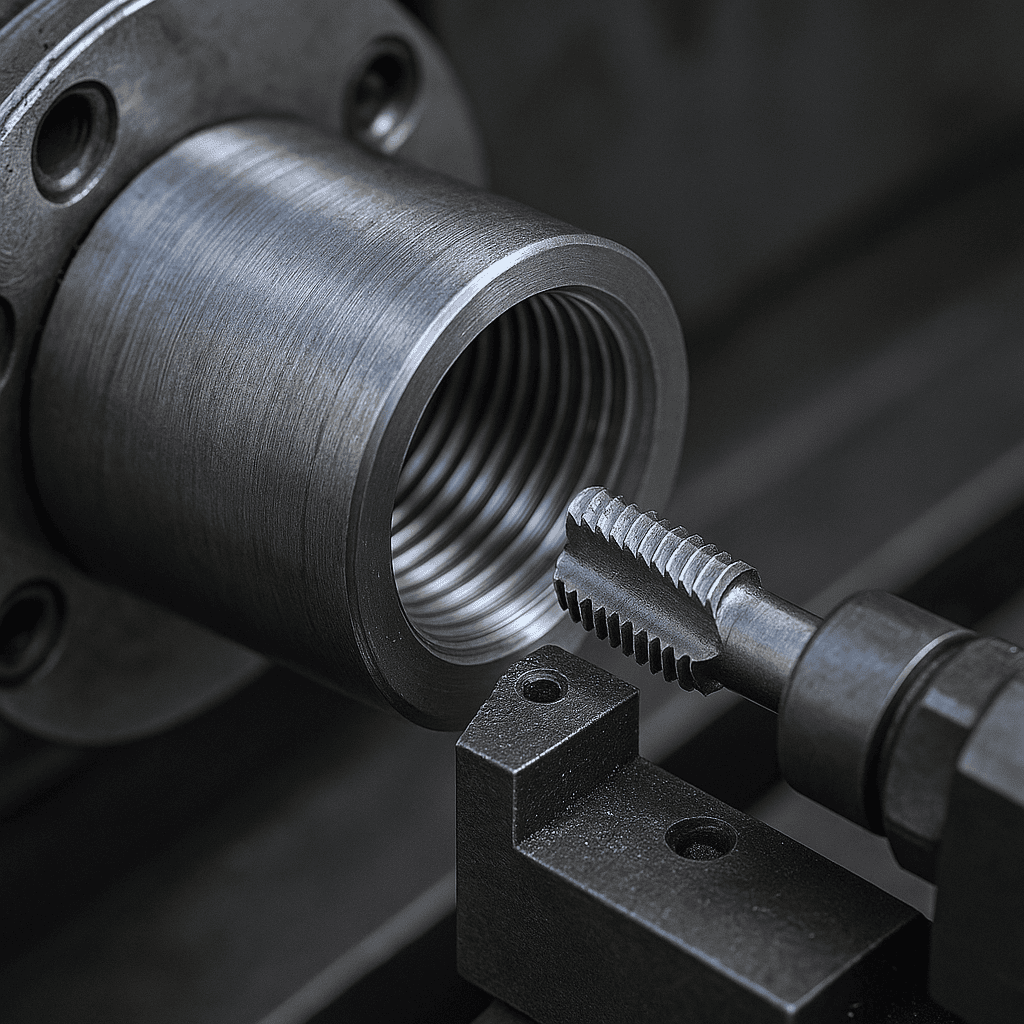

Рис.1. НКТ муфты

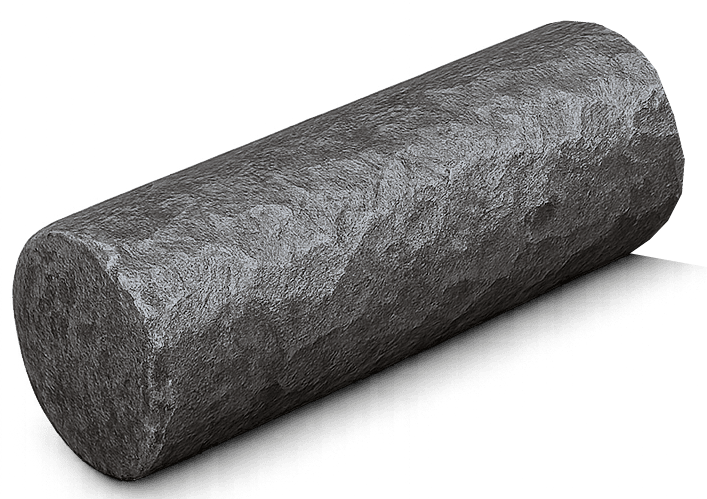

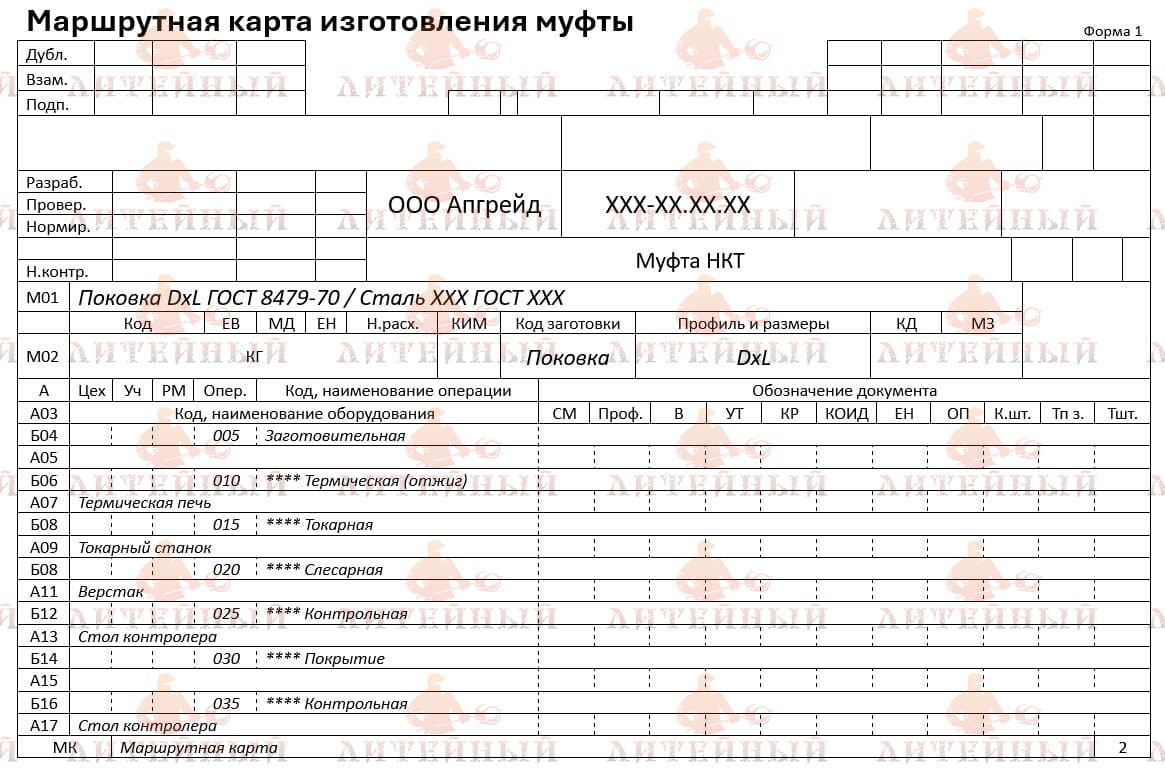

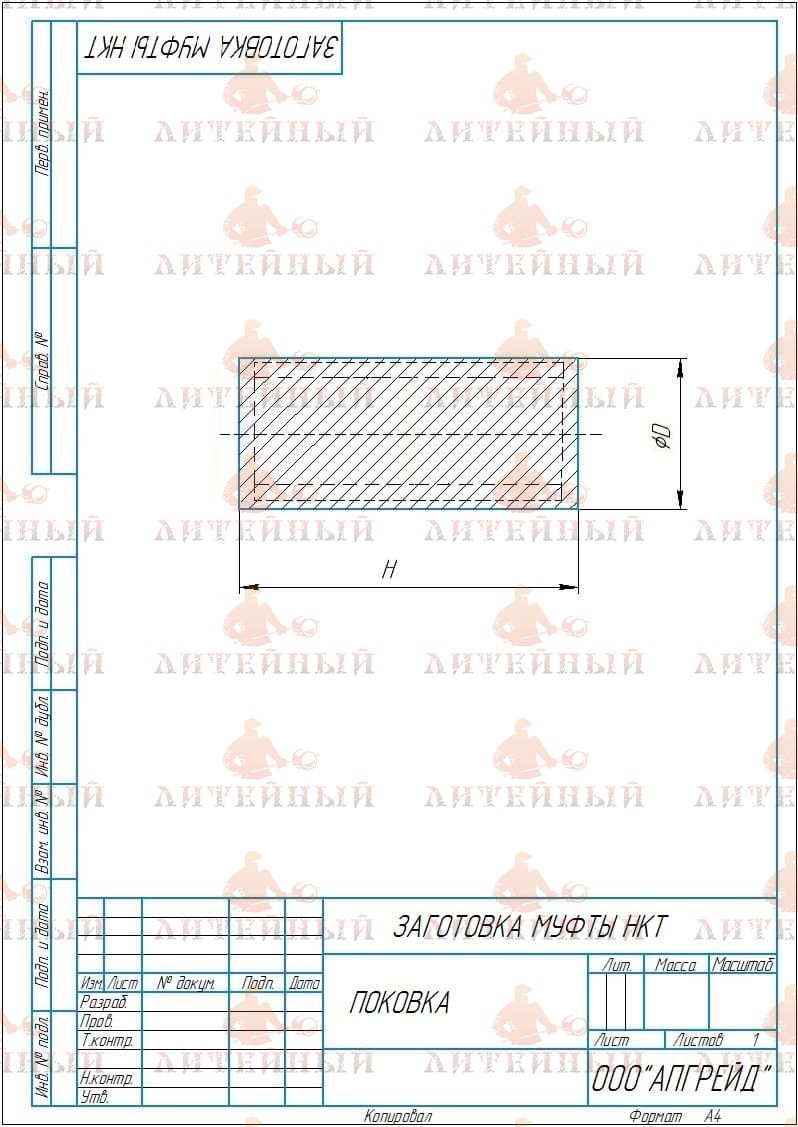

Заготовки для изготовления муфт НКТ изготавливаются из горячекатаных или кованых заготовок цилиндрической формы. Перед обработкой заготовки подвергаются нормализации или улучшению (закалке и отпуску) для снятия внутренних напряжений и достижения равномерной структуры металла. Для ответственных соединений используется металл с контролем качества по ультразвуковому или магнитопорошковому методу (в соответствии с ГОСТ 24507-80 и ГОСТ 22727-88).

Материалы изготовления подбираются с учётом условий эксплуатации: давления, глубины спуска и состава среды. Наиболее часто применяются стали 20, 30, 35, 40, 40Х, 36Г2С, обеспечивающие высокую прочность и пластичность после термообработки. Для скважин с сероводородной или углекислотной агрессией применяются коррозионно-стойкие стали и сплавы — 09Г2С, 13ХФА, 15Х5М, 12Х18Н10Т, а также никелевые сплавы (например, ХН65МВ, ЭП718).

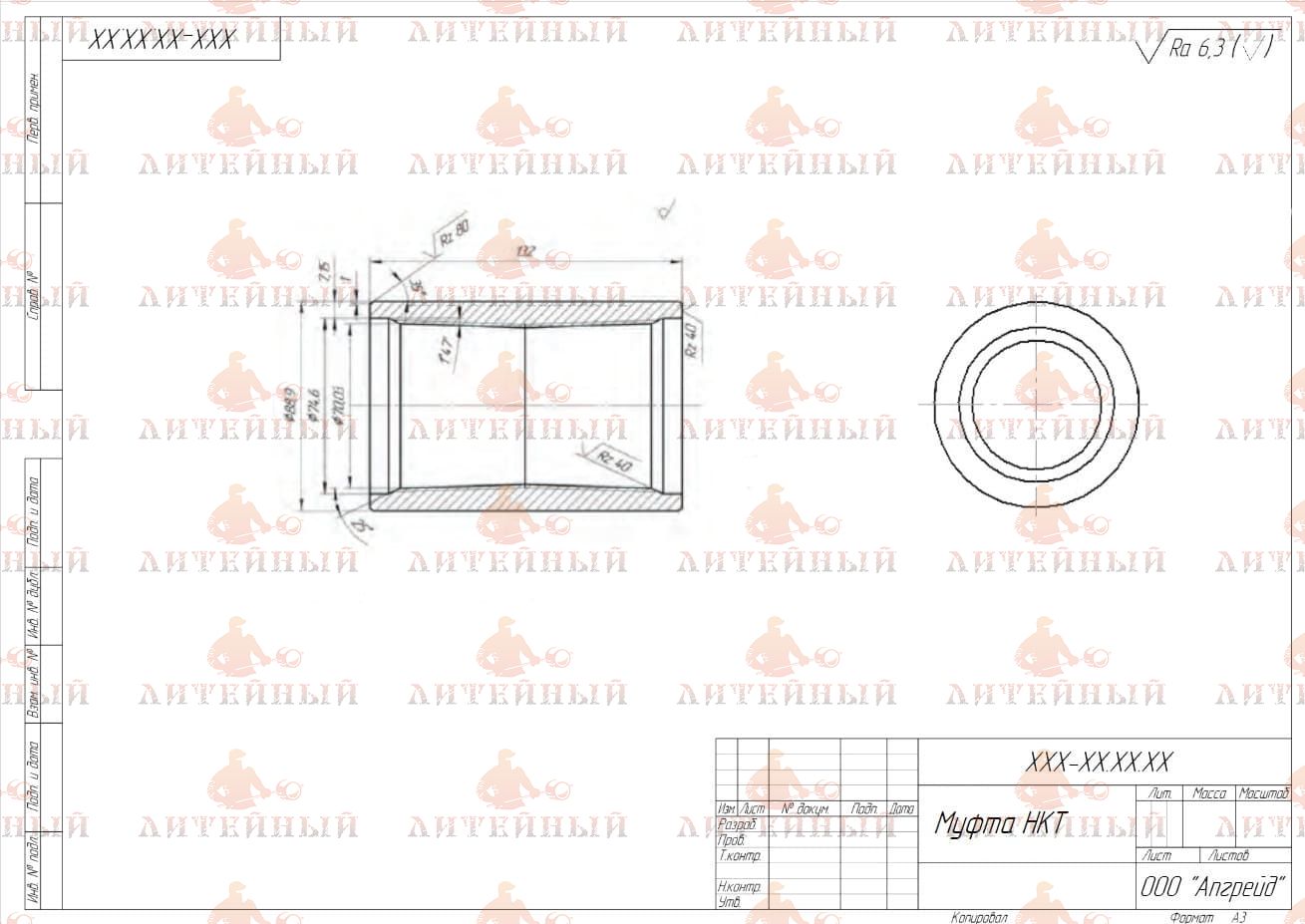

Характеристики при проектировании включают расчёт на прочность резьбового соединения, определение длины зацепления резьбы, толщины стенки муфты и контроль геометрической соосности. Герметичность обеспечивается формой профиля резьбы и уплотнительными поверхностями. В зависимости от стандарта применяются разные типы резьбы — по ГОСТ 633-80, ГОСТ 632-80, API 5CT, где задаются параметры коничности, шаг и форма уплотнительного пояса. Муфты рассчитаны на рабочие давления до 70–100 МПа и температуры до 150–200 °C.

Возможные габариты зависят от типоразмера применяемых труб:

– наружный диаметр муфты — 48–140 мм,

– длина — 80–250 мм,

– масса — от 0,4 до 5 кг.

Габариты определяются в зависимости от диаметра и прочностного класса НКТ.

Преимущества и недостатки

Преимущества муфт НКТ — высокая прочность и герметичность соединения, устойчивость к внутреннему и внешнему давлению, возможность многократного использования при ремонте колонн, технологичность изготовления и стандартизированные посадочные размеры.

Недостатки — повышенные требования к чистоте и точности обработки резьбы, чувствительность к загрязнению и механическим повреждениям резьбовых поверхностей, необходимость строгого соблюдения крутящего момента при сборке.

Применение

Применение муфт НКТ охватывает все этапы эксплуатации нефтегазовых скважин:

– при сборке насосно-компрессорных колонн для спуска глубинного оборудования;

– в системах добычи нефти методом штанговых глубинных насосов;

– в нагнетательных и газлифтных скважинах;

– при проведении ремонтно-изоляционных работ и опробования пластов.

Муфта НКТ является одним из ключевых элементов колонны, от качества её изготовления и герметичности зависит надежность всей скважинной системы.
