Справочная информация

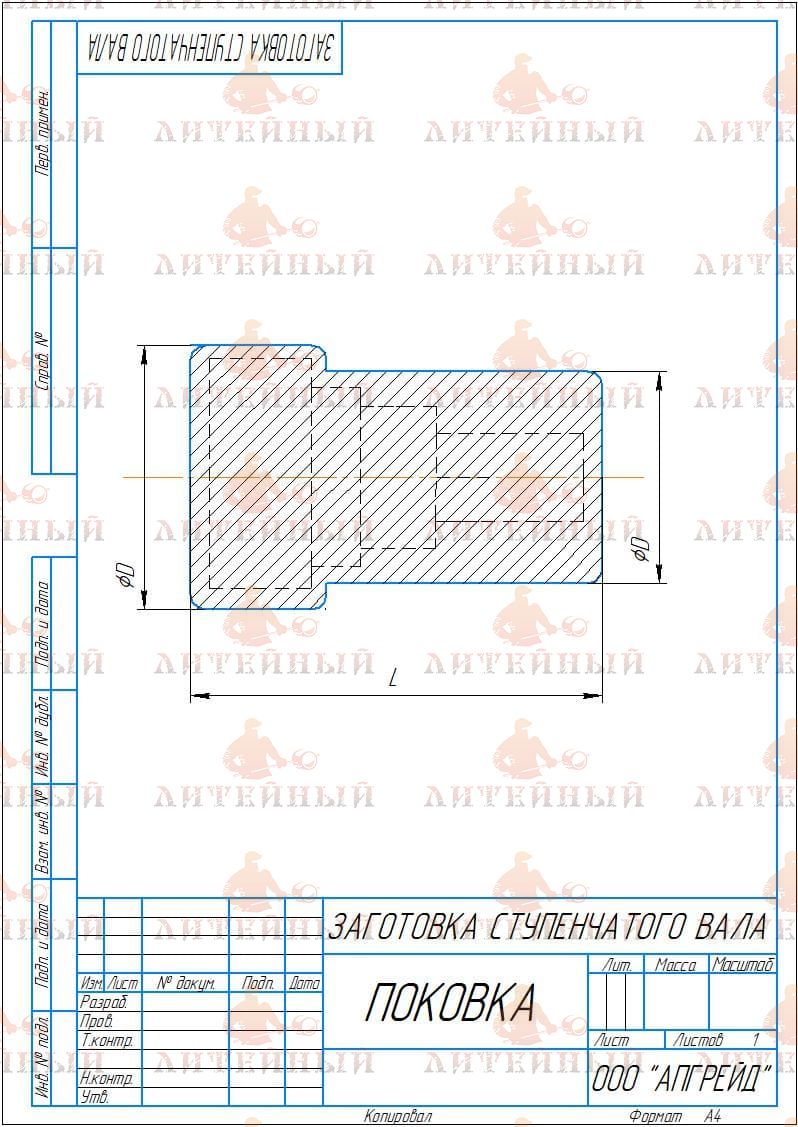

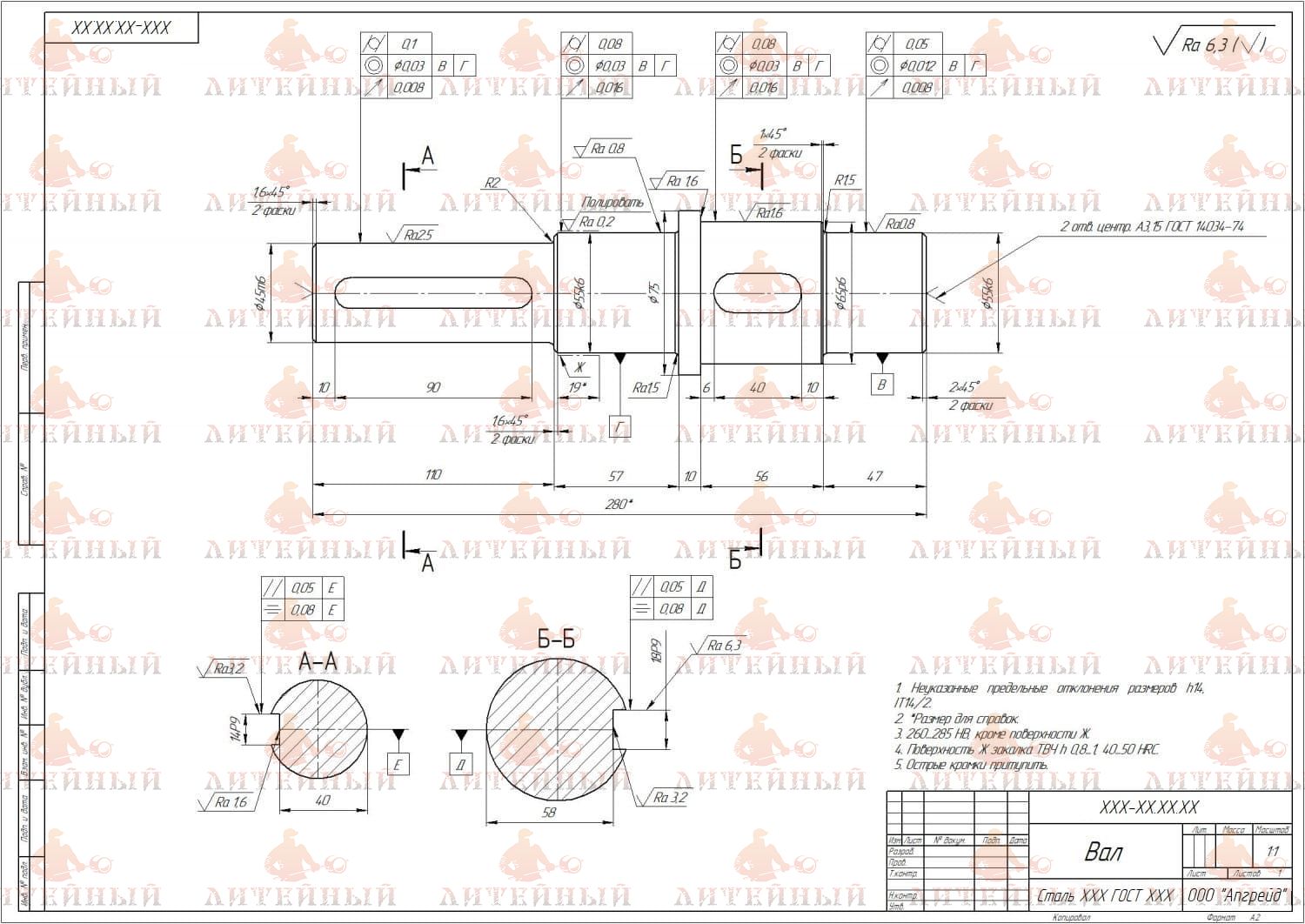

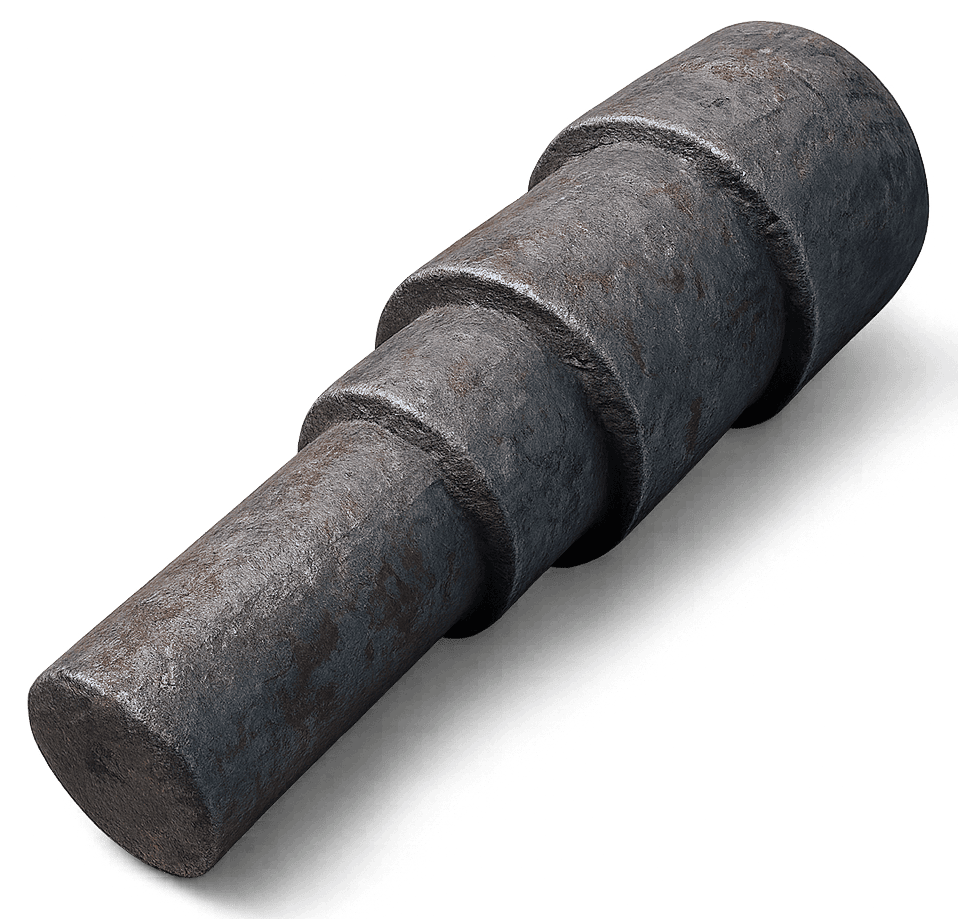

Ступенчатый вал – это вращающийся элемент машины, имеющий несколько участков различного диаметра, разделённых резкими или плавными переходами-ступенями. Каждая ступень выполняет собственную функцию: посадка подшипника, шестерни, муфты, шкива, уплотнения или крепёжного элемента. Такая геометрия позволяет разместить на одном валу разные детали, задать нужные посадки и обеспечить оптимальное распределение нагрузок без лишнего утяжеления.

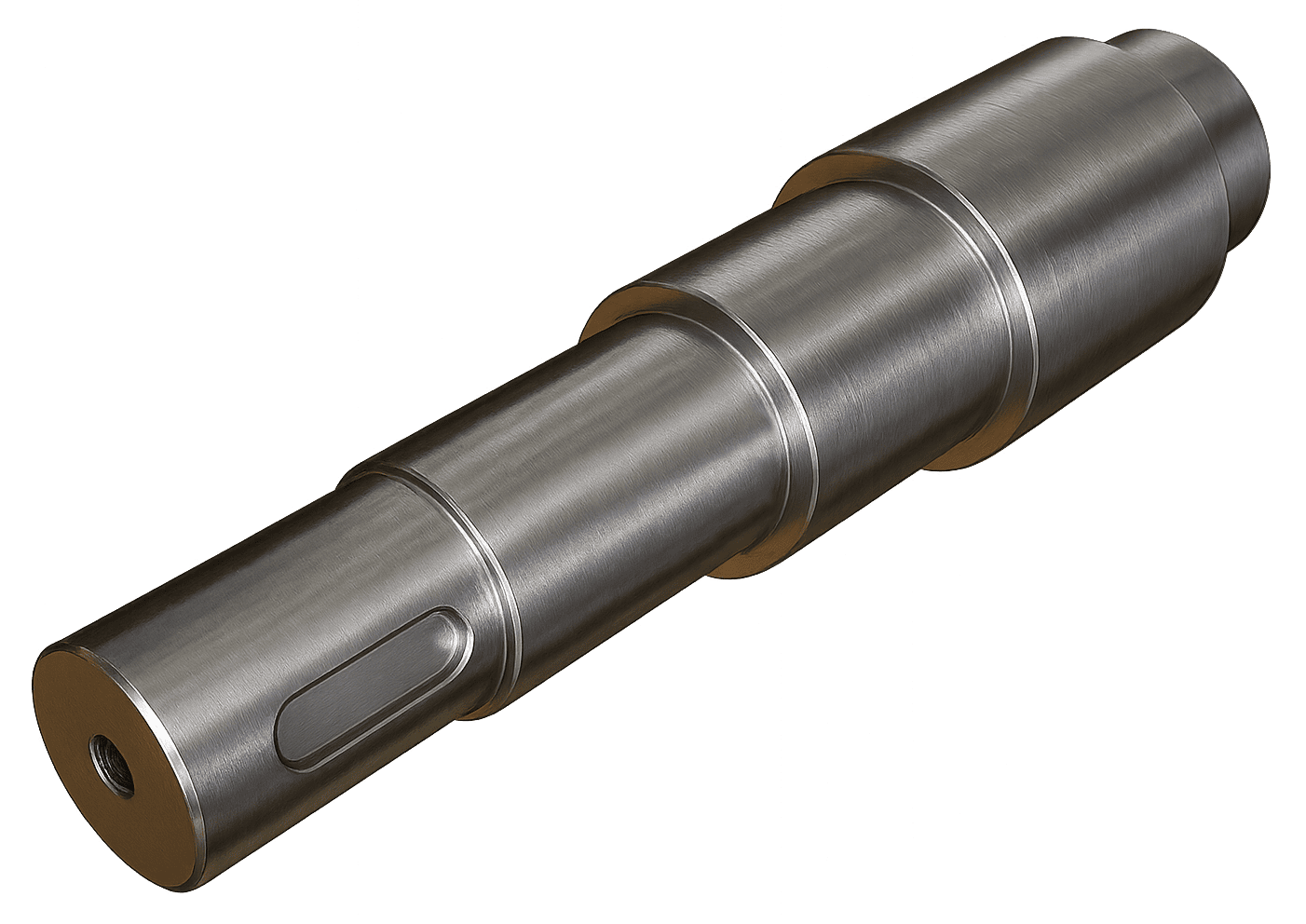

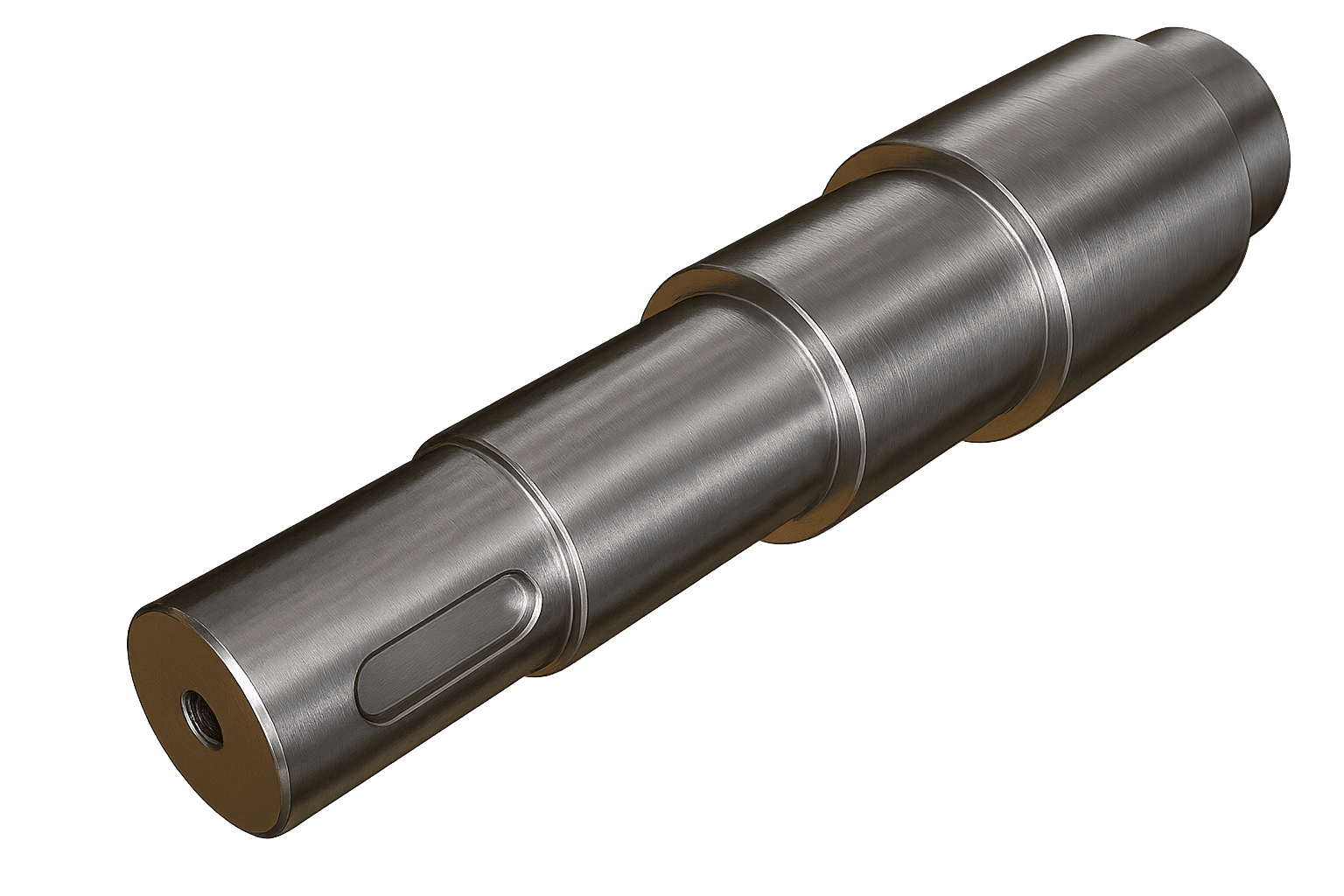

Рис.1. Ступенчатый вал

Виды

• Передаточные – несут зубчатые колёса, шкивы, цепные звёздочки, служат для передачи крутящего момента.
• Опорные – предназначены для установки подшипников, направляющих втулок и уплотнений.
• Комбинированные – сочетают функции передачи момента и установки подшипников/муфт.
• Полые ступенчатые – с внутренним каналом для уменьшения массы или прокладки коммуникаций (масло, охлаждение).
• Прецизионные – с повышенной точностью биения для высокоскоростных шпинделей и измерительных устройств.

Основные характеристики при проектировании

При разработке учитывают как кинематические, так и прочностные требования.

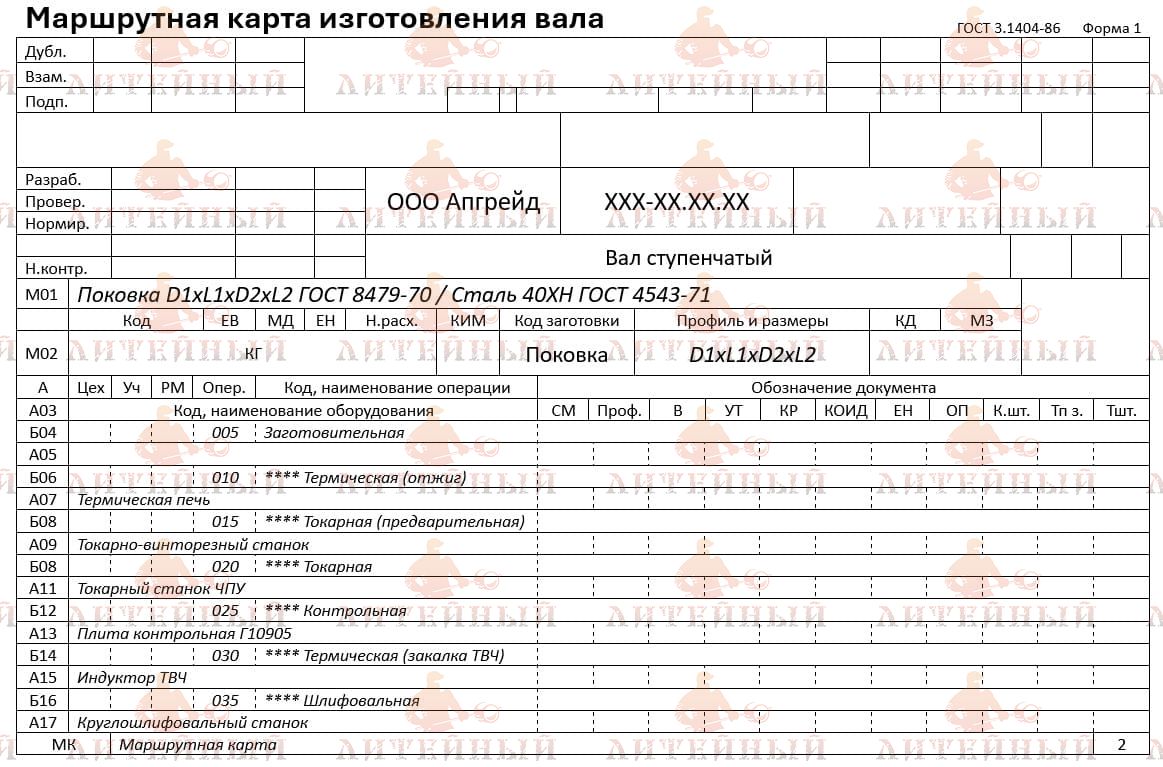

Материалы изготовления

• Выбор стали определяется требуемой прочностью, жёсткостью и условиями эксплуатации:
• Углеродистые качественные: 40, 45, 50 – для средненагруженных валов с закалкой и отпуском.
• Легированные конструкционные: 40Х, 40ХН, 38ХМЮА, 30ХГСА – для повышенных нагрузок, допускающих поверхностную закалку ТВЧ или цементацию.
• Нержавеющие: 12Х18Н10Т, 20Х23Н18 – для коррозионно-активных сред.
• Жаропрочные: ХН77ТЮР, ЭИ439 – для работы при высоких температурах, например в турбинных установках.

Для особо лёгких конструкций – высокопрочные алюминиевые или титановые сплавы, если требуется уменьшить массу при умеренных моментах.

Характеристики при выборе

• Передаваемый момент и частота вращения – определяют диаметр основных ступеней и выбор материала.
• Расположение опор и навесного оборудования – задаёт конфигурацию и длину каждой ступени.
• Условия эксплуатации – коррозионная стойкость, температура, наличие абразива, требования к весу.
• Точность и биение – для высокоскоростных шпинделей выбирают материалы, устойчивые к деформациям после термообработки.
• Ремонтопригодность – возможность шлифования и наплавки при износе.

Преимущества

• Компактность и возможность совмещать разные функции на одном элементе.
• Рациональное распределение масс и нагрузок, снижение общей длины привода.
• Простота монтажа деталей с различными посадочными диаметрами.
• Хорошие условия для балансировки и обслуживания.

Недостатки

• Повышенные концентрации напряжений в местах переходов диаметров.

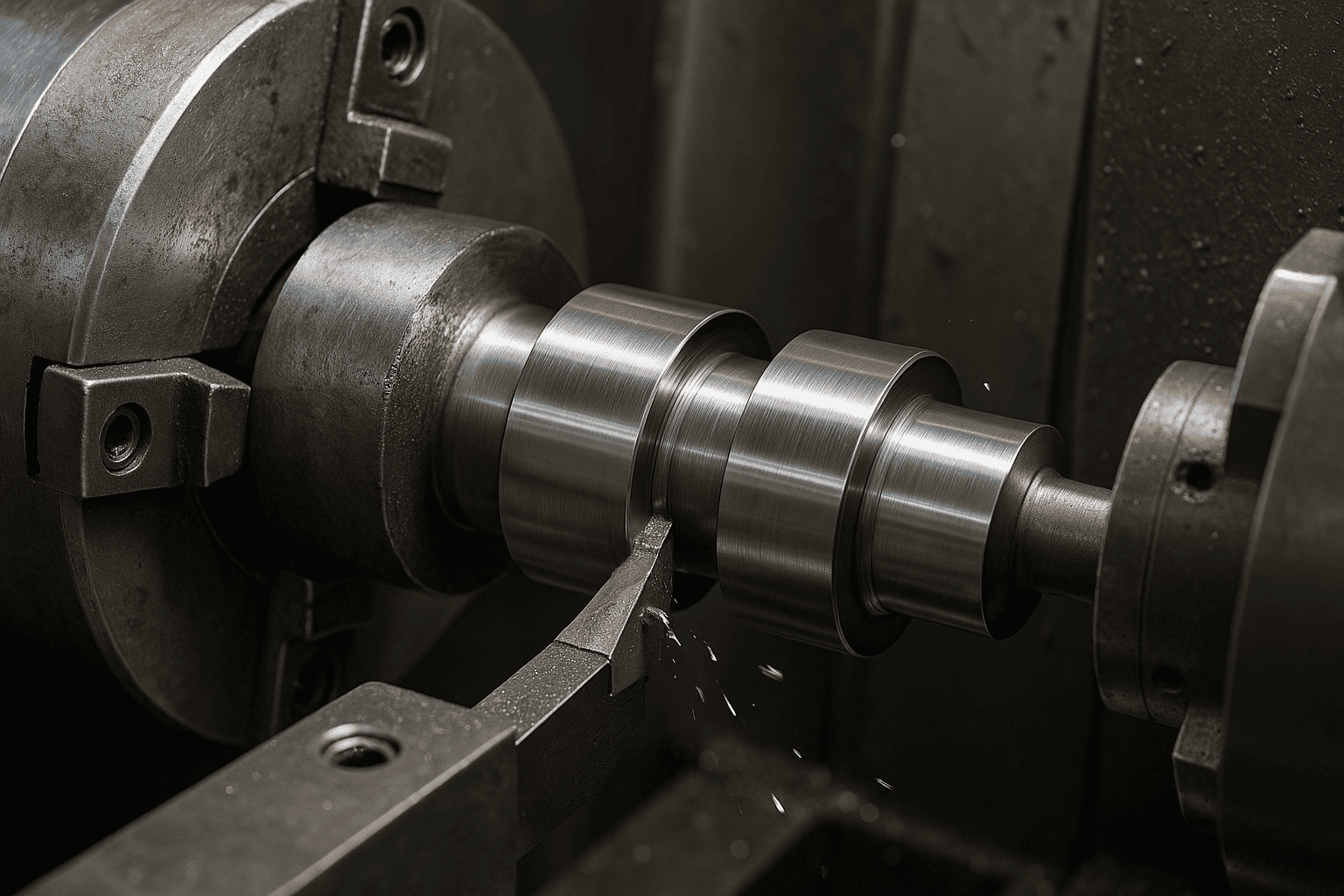

• Более сложная механическая обработка и контроль соосности по сравнению с валом постоянного диаметра.
• Требует тщательной термообработки и шлифования для исключения деформаций.

Применение по отраслям

• Машиностроение – ведущие и промежуточные валы редукторов, коробок передач, приводных станков.
• Автомобильная промышленность – коленчатые и распределительные валы, первичные и вторичные валы коробок передач.
• Металлургия – опорные и приводные валы прокатных станов, валы механизмов подачи и резки.
• Энергетика – шпиндели турбин, генераторов, насосных агрегатов, где важны высокая жёсткость и точность.
• Горнодобывающая техника – валы конвейеров, буровых установок, экскаваторов.
• Сельскохозяйственные машины – приводные валы жаток, комбайнов и кормоуборочной техники.
• Приборостроение и станкостроение – высокоточные шпиндели станков, где критичны минимальные биения и высокий ресурс.

Ступенчатый вал остаётся универсальным элементом машиностроения: его геометрия позволяет сочетать высокую прочность, удобство монтажа и экономию материала. Грамотный расчёт диаметров, переходов и термообработка обеспечивают долговечную и надёжную работу даже в тяжёлых промышленных условиях.
