Справочная информация

Переходная втулка — это соединительная деталь, предназначенная для установки или совмещения элементов с различными диаметрами посадочных мест. Она обеспечивает точную соосность, компенсирует разницу диаметров и позволяет использовать стандартные узлы без изменения конструкции основного оборудования.

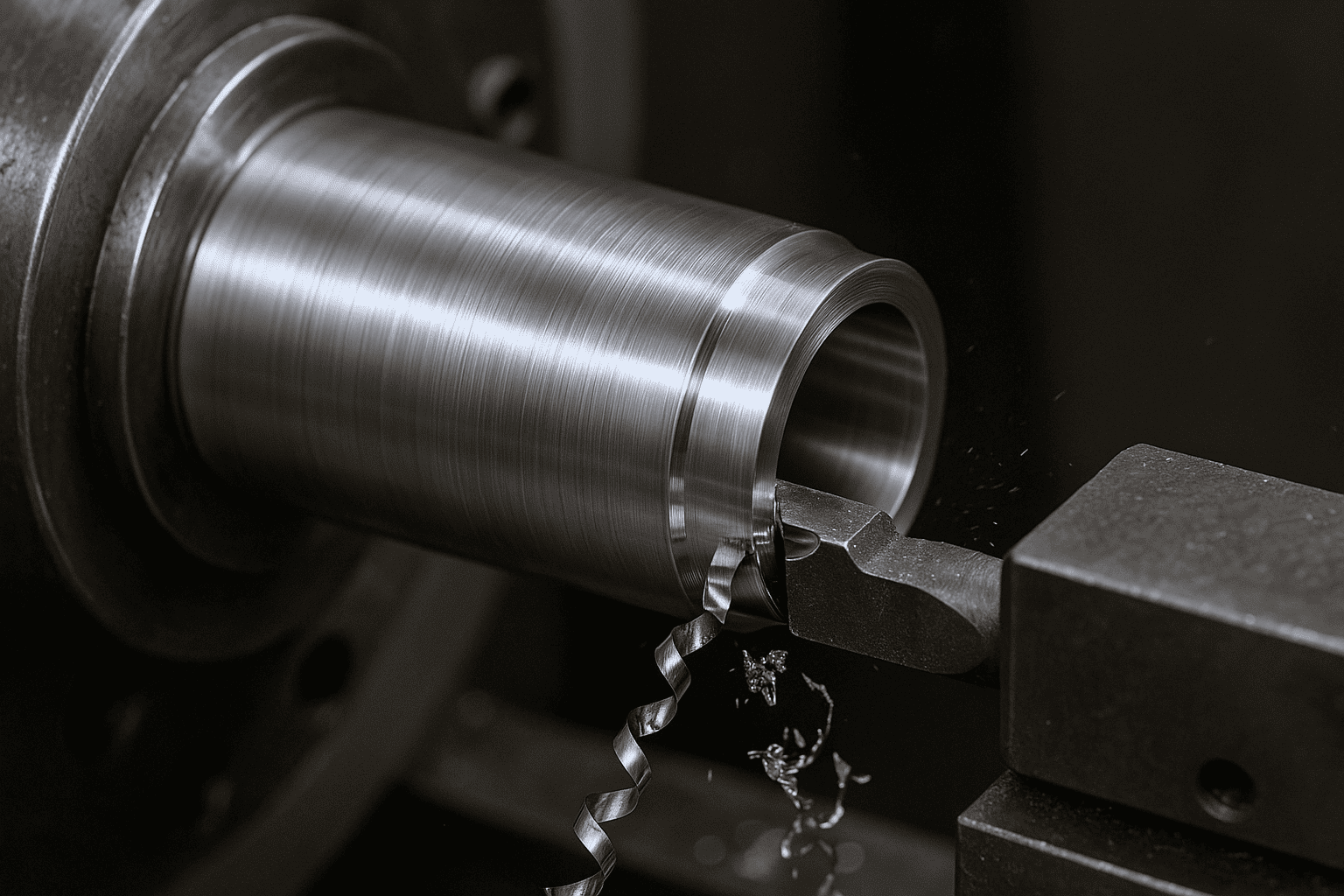

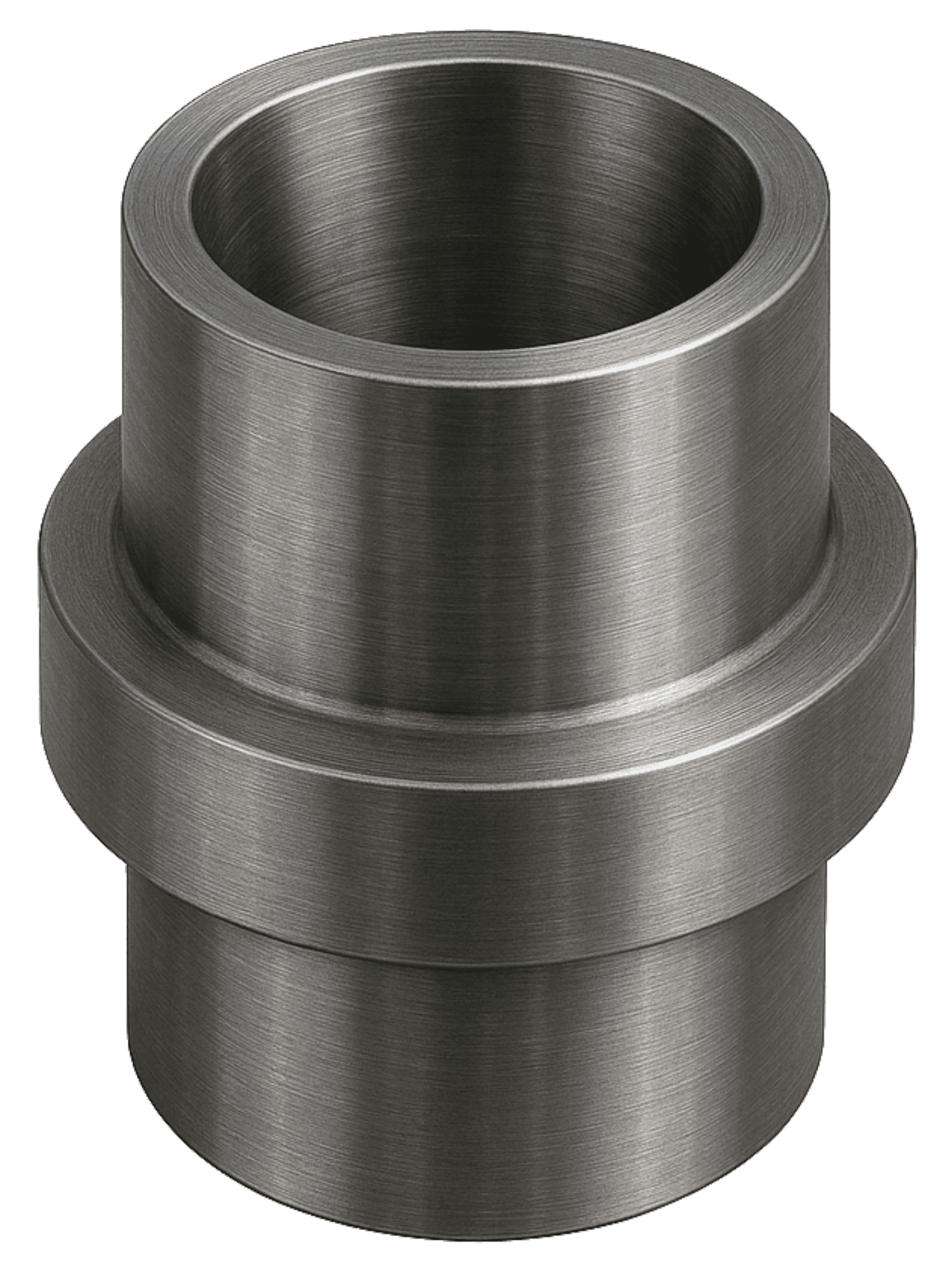

Рис.1. Переходная втулка

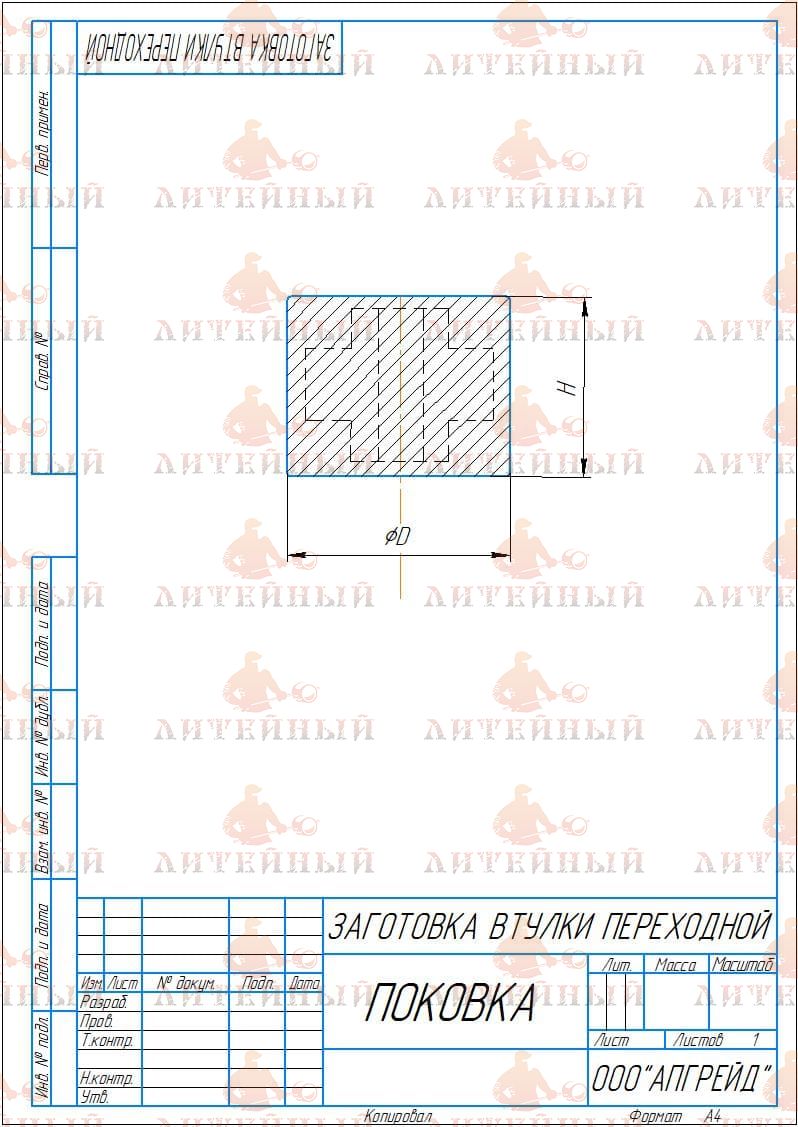

Заготовки для изготовления втулок

Переходные втулки изготавливают из поковок, штамповок, отливок и проката — выбор заготовки зависит от размеров, требований к прочности и условий эксплуатации:

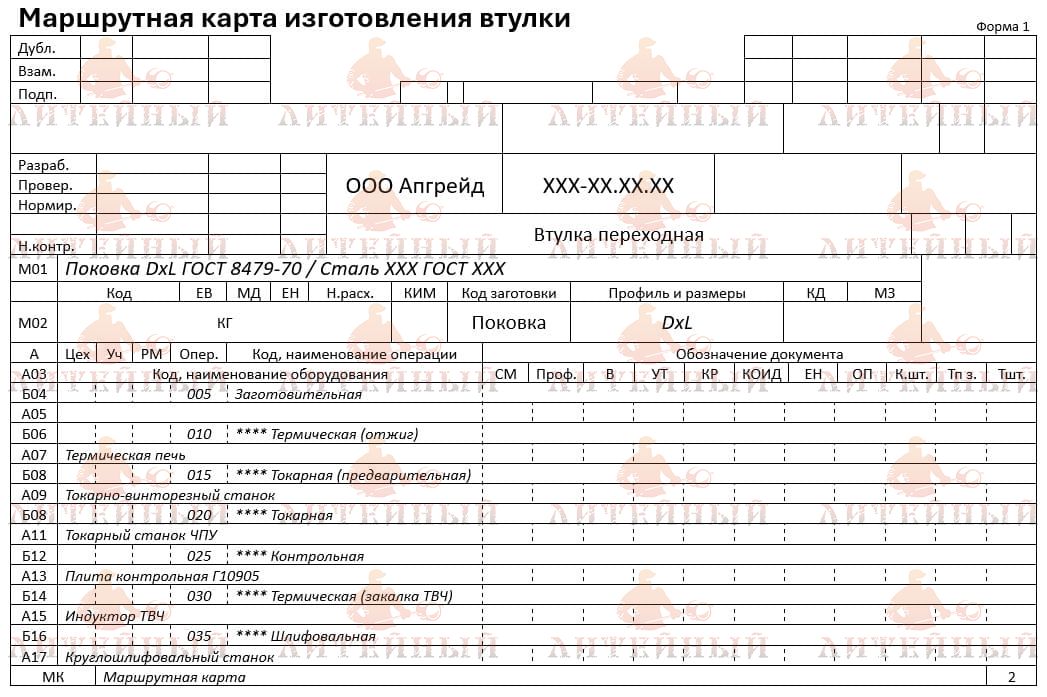

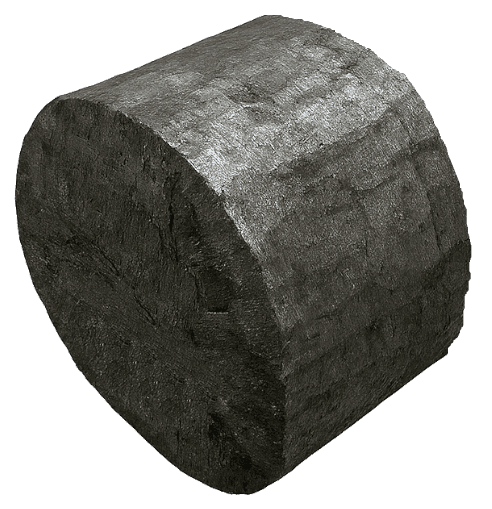

• Поковки применяют для ответственных втулок, работающих при высоких нагрузках и вибрациях — они обеспечивают однородную структуру металла и повышенную прочность.
• Штамповки подходят для серийного производства втулок стандартных размеров с минимальными припусками на обработку.
• Отливки используют при изготовлении втулок сложной формы или больших габаритов.
• Прокат выбирают при производстве втулок малого и среднего диаметра, где важна экономичность и стабильность геометрии.

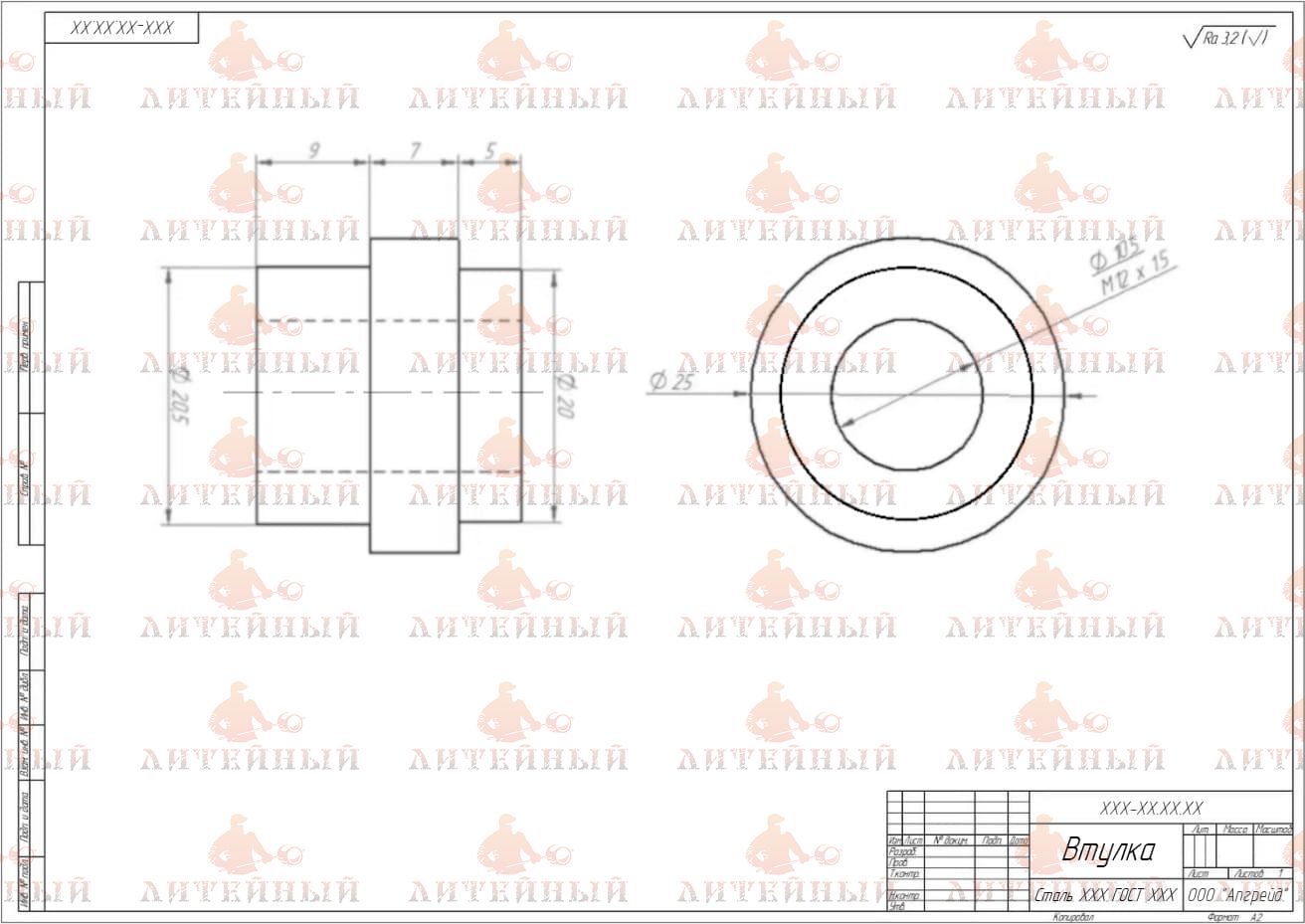

Основные характеристики при проектировании

При проектировании переходных втулок учитывают допуски на посадки, соосность, длину сопряжения, шероховатость поверхностей, жёсткость конструкции и рабочие нагрузки. Важным параметром является точность центрирования, так как от неё зависит долговечность сопрягаемых деталей и отсутствие биений при вращении.

Материал изготовления

Материал подбирают исходя из условий эксплуатации, температуры, коррозионной активности среды и требуемой механической прочности. Наиболее часто применяются:

• конструкционные и легированные стали (45, 40Х, 20ХН3А, 30ХГСА) — для втулок, работающих под нагрузкой и передающих крутящий момент;
• нержавеющие стали (12Х18Н10Т, 08Х17Н5М3) — для эксплуатации в агрессивных или влажных средах;
• бронзы и латуни (БрОФ6.5-0.15, Л63) — при необходимости антифрикционных свойств и работы без смазки;
• чугуны (СЧ20, ВЧ40) — для неответственных деталей, где приоритет — экономичность;
• алюминиевые сплавы (АМг5, Д16Т) — при необходимости снижения массы конструкции.

Преимущества:

• возможность использования стандартных валов и корпусов без доработки;
• точная центровка и равномерное распределение нагрузок;
• простота монтажа и демонтажа;
• расширение диапазона применения оборудования.

Недостатки:

• дополнительный элемент в узле увеличивает длину и массу соединения;
• при неправильной установке возможно биение и ускоренный износ сопряжённых поверхностей;
• требуются точные допуски для сохранения соосности.

Применение:

Переходные втулки применяются в станкостроении и машиностроении — при монтаже шкивов, шестерён, муфт, фланцев и подшипников с различными диаметрами посадок.
В металлургическом оборудовании — для соединения приводных валов, роликов и редукторных узлов.
В нефтегазовой отрасли — в насосах, буровых установках, компрессорах.
В сельскохозяйственной и строительной технике — при замене или адаптации импортных комплектующих под отечественные стандарты.
В энергетике и транспорте — для точного центрирования роторов, осей и соединительных валов.
