Справочная информация

Перфорированная втулка — это цилиндрическая металлическая деталь с равномерно расположенными отверстиями (перфорацией) на боковой поверхности, предназначенная для фильтрации, распределения потока или снижения давления рабочей среды. Она может быть как самостоятельным элементом, так и частью более сложных узлов — фильтров, систем охлаждения, гидравлических распределителей, смазочных или вентиляционных устройств.

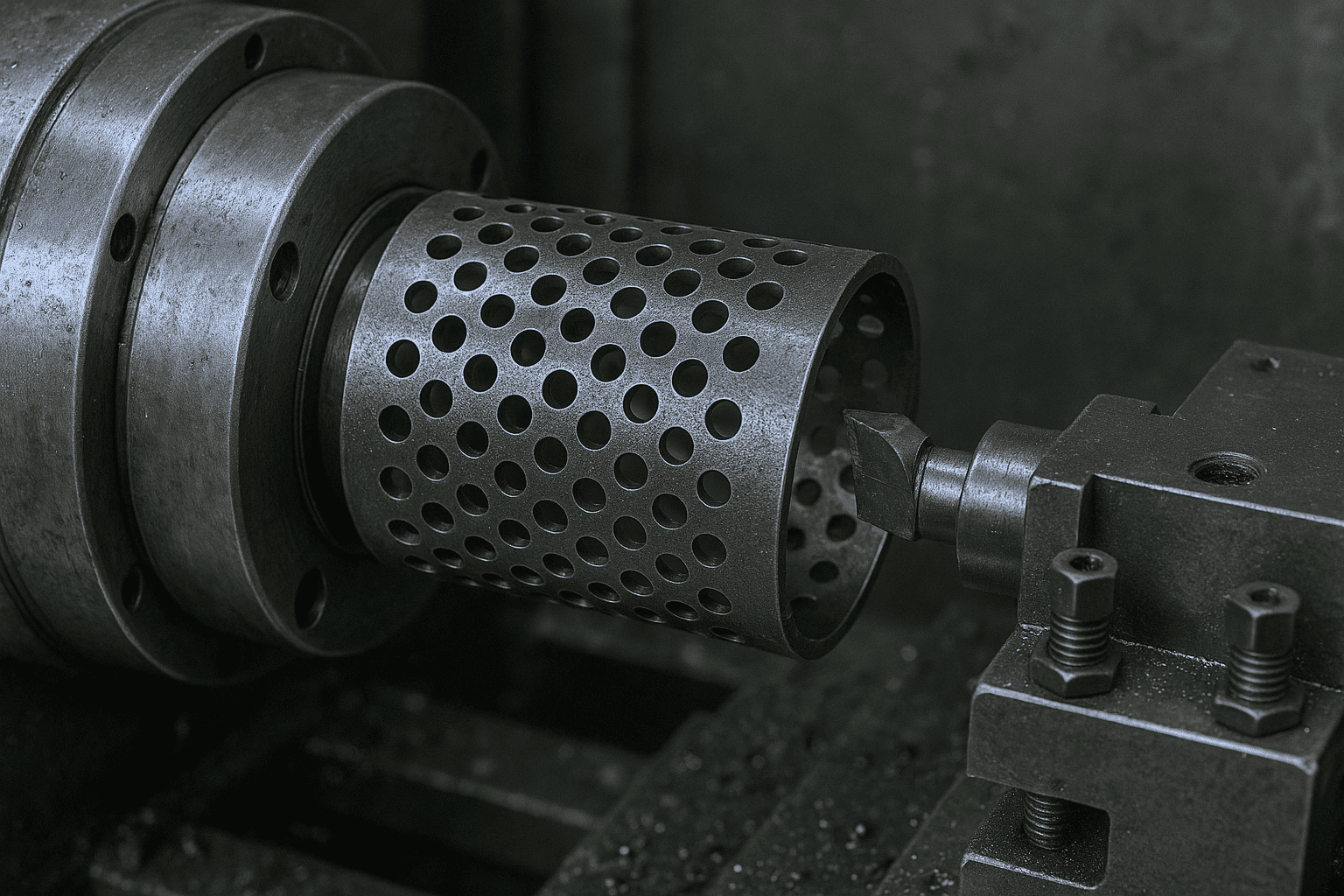

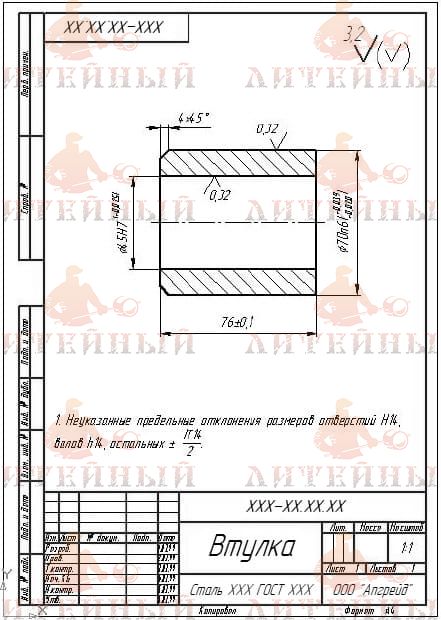

Рис.1. Перфорированная втулка

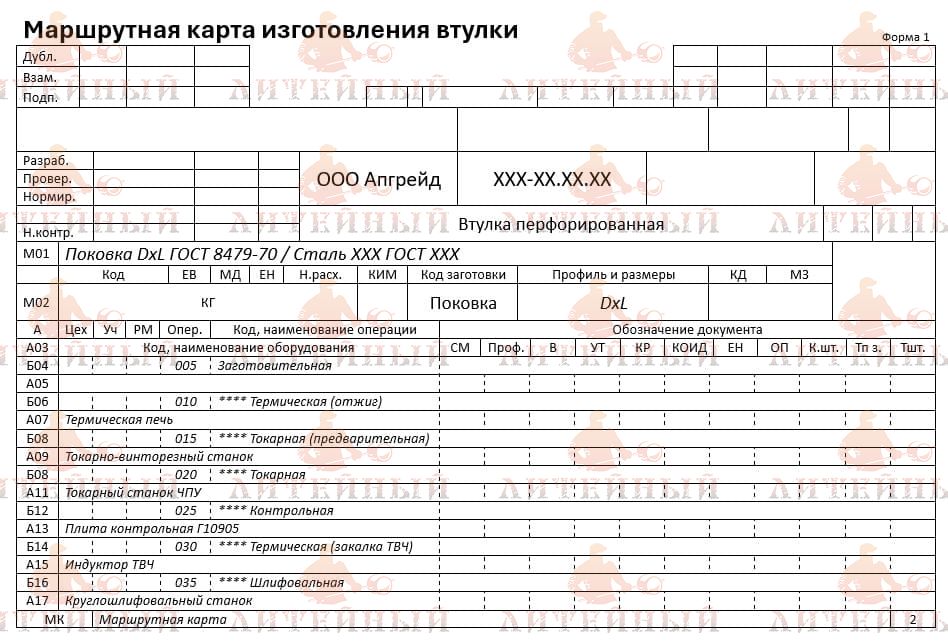

Виды заготовок, используемые для изготовления перфорированных втулок

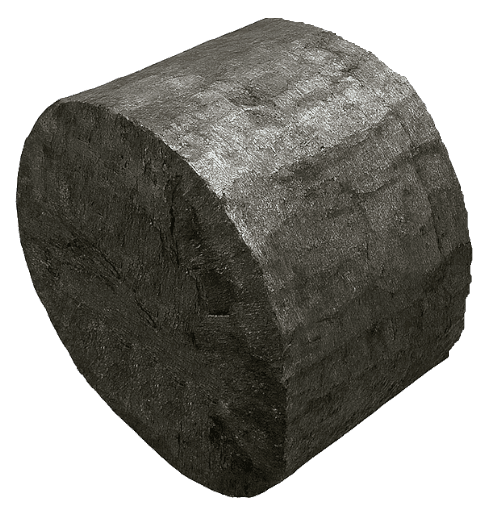

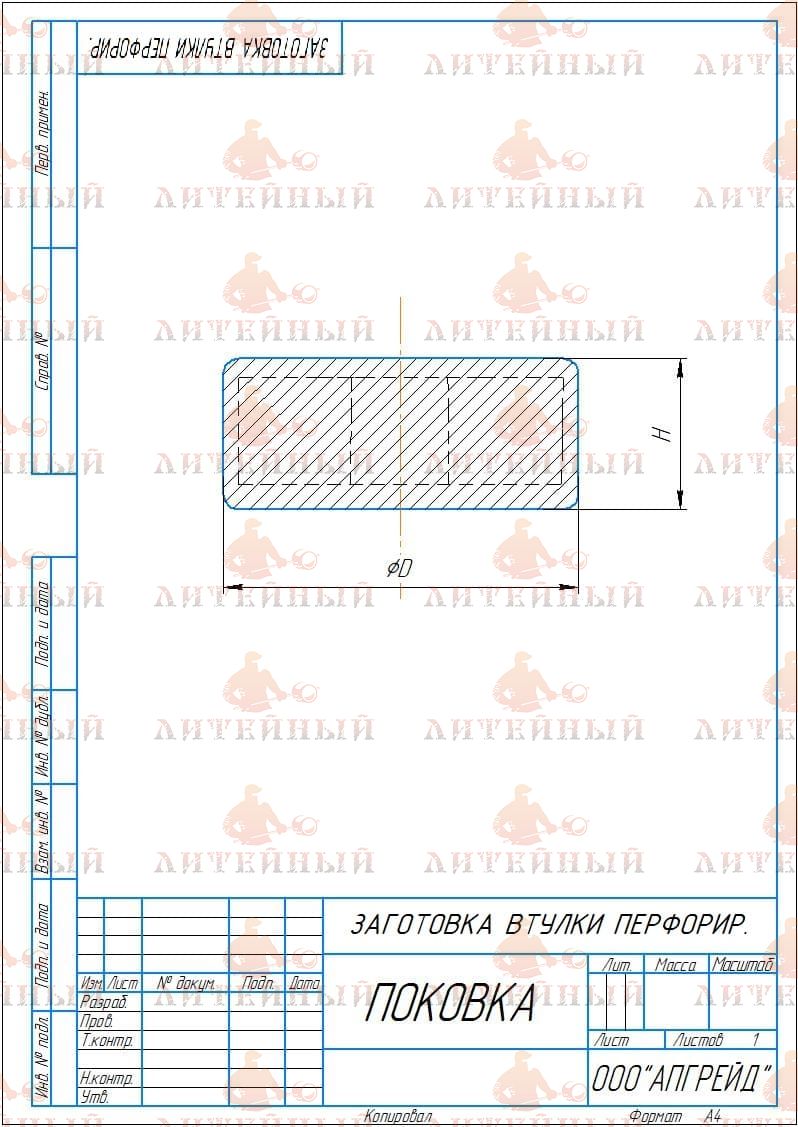

• Поковки — применяются при необходимости высокой плотности металла и сопротивления ударным нагрузкам.
• Штамповки — используют при серийном выпуске, когда важно минимизировать объем механической обработки.
• Отливки — подходят для сложных по форме втулок, если допускается умеренная пористость.
• Прокат (трубный или круглый) — целесообразен для простых конструкций, где не требуется усиленная прочность.

Материал изготовления:

• Конструкционные стали: 20, 40, 45, 35Х, 40Х, 30ХГСА.
• Нержавеющие: 12Х18Н10Т, 08Х18Н10, 20Х13.
• Жаропрочные и жаростойкие: 15Х5М, 12Х18Н12Т, ЭИ435.
• Инструментальные: ХВГ, Р6М5.

Характеристика и особенности при проектировании

При проектировании перфорированной втулки ключевое значение имеют:

• Материал изготовления — подбирается исходя из среды эксплуатации. Для механически нагруженных узлов используют конструкционные стали (20, 40Х, 30ХГСА), для контакта с агрессивными или влажными средами — коррозионно-стойкие стали (12Х18Н10Т, 20Х13), при повышенных температурах — жаропрочные сплавы (15Х5М, ЭИ435).
• Толщина стенки и диаметр отверстий — определяются расчетом прочности, пропускной способности и устойчивости к деформации.
• Шаг и форма перфорации — выбираются исходя из типа рабочей среды (жидкость, газ, гранулы) и требуемого уровня фильтрации. Отверстия могут быть цилиндрическими, конусными, овальными или щелевыми.
• Способ изготовления — механическая перфорация (сверление, штамповка, лазерная обработка) или сочетание с последующей термообработкой для снятия напряжений.

Характеристики при выборе втулки

При подборе перфорированной втулки учитывают:

• Механическую прочность — способность выдерживать внутреннее давление, изгиб или крутящий момент.
• Коррозионную стойкость — особенно важна при работе с химическими растворами, маслами, охлаждающими жидкостями.
• Тепловую стойкость — если втулка применяется в системах с высокими температурами (например, в теплопередающих аппаратах или газовых трактах).
• Равномерность распределения отверстий — влияет на стабильность потока и равномерность фильтрации.
• Совместимость по посадочным размерам — важна при установке втулки в корпус или сопряжённые детали.

Назначение и применение

Перфорированные втулки применяются в различных отраслях промышленности:

• Машиностроение и гидравлика — как фильтрующие и распределительные элементы в гидроблоках, компрессорах, насосах.
• Химическая и нефтегазовая промышленность — в фильтрах и колоннах для очистки жидких и газообразных сред.
• Энергетика — в теплообменниках и системах охлаждения для распределения потоков.
• Автомобилестроение — в выхлопных системах, амортизаторах, гидротрансформаторах.
• Производство фильтров тонкой очистки и сепараторов — в качестве несущего или внутреннего слоя фильтрующего элемента.
