Изготовление сварных переходных тройников для трубопроводов на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению сварных переходных тройников для трубопроводов на заказ по чертежам с учетом всех требований Клиента:

Изготовление тройников по чертежам клиента.
Изготовление сварных переходных тройников по ОСТ 34.10.764-97, ТС-588 и др.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления тройников для трубопроводов

Изготавливаем тройники из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

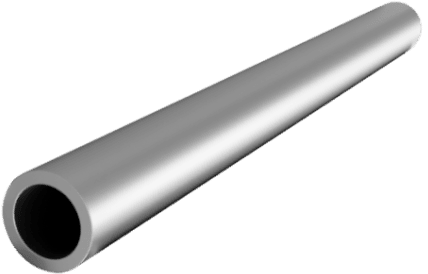

В качестве заготовок для будущих деталей берем металлопрокат (трубы, листы) из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

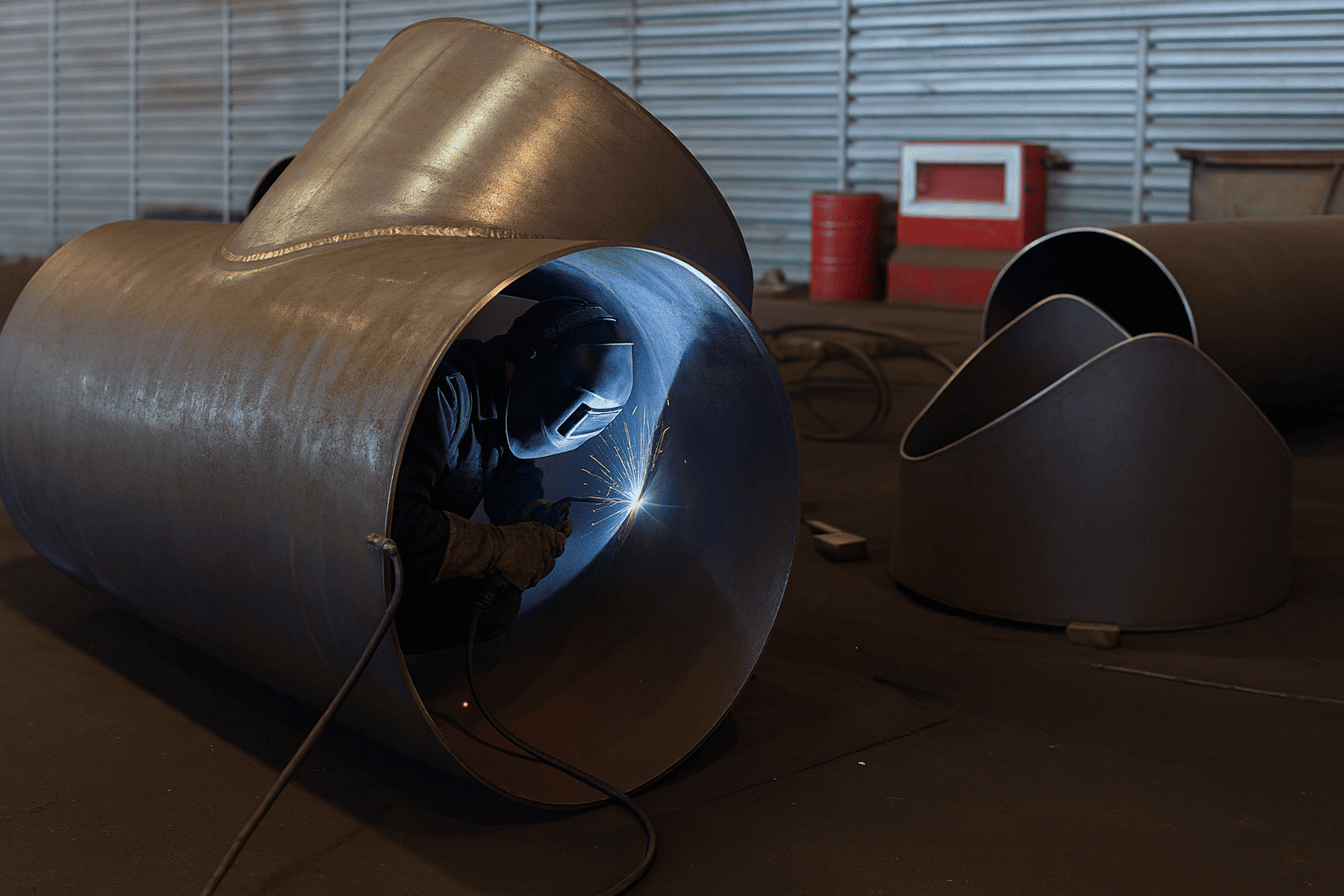

Процесс изготовления сварных переходных тройников на нашем производстве: Отправить запрос

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

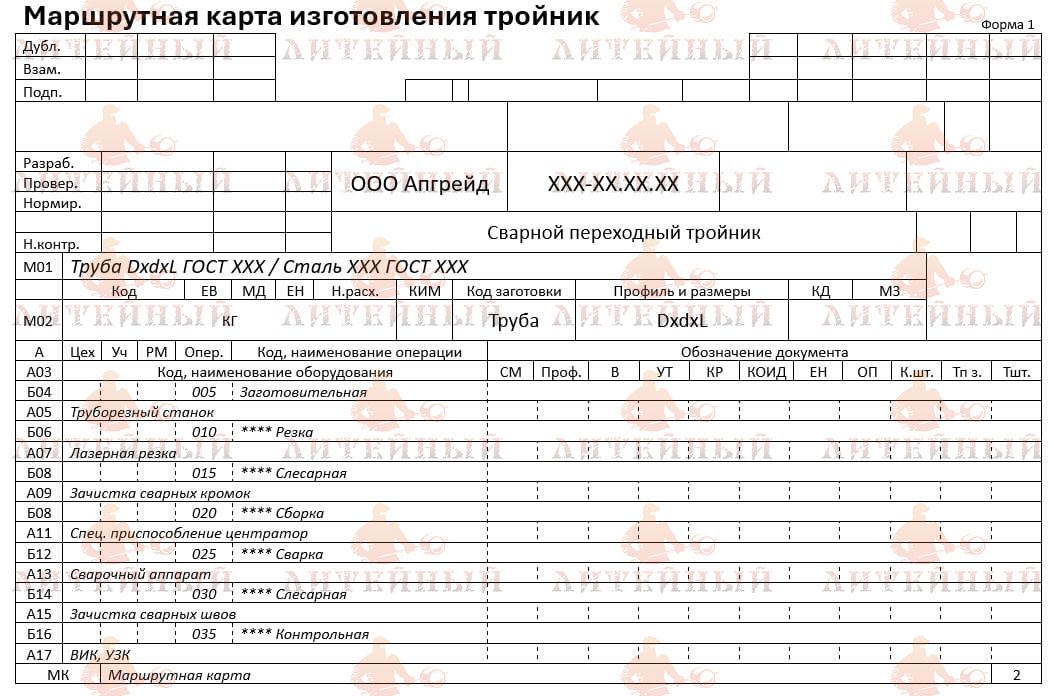

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов тройников:

Предлагаем услуги по изготовлению других видов тройников:

Сварные равнопроходные тройники Тройники с накладкой Бесшовные тройники Штампованные тройники Тройники штампосварные Тройники резьбовые Точеные тройники

Купить сварные переходные тройники для трубопроводов

Заказать изготовление сварных переходных тройников по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Сварные переходные тройники для трубопроводов — это фасонные детали, предназначенные для разветвления магистрали с одновременным переходом на иной диаметр. Конструкция состоит из основного прохода и ответвления меньшего или большего диаметра, соединённых между собой сварными швами. За счёт изменения диаметра в месте отвода такие тройники позволяют подключать оборудование, распределять поток или формировать ответвления в системах, где требуется переход на другой размер трубопровода.

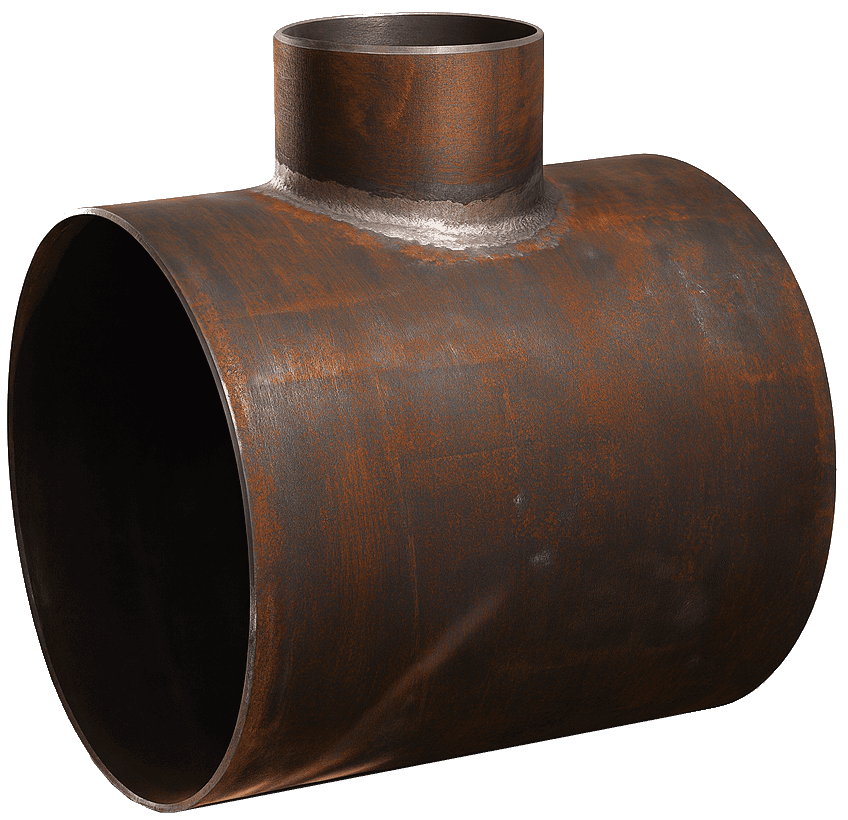

Рис.1. Сварные переходные тройники для трубопроводов

Материал изготовления выбирают в зависимости от среды, давления и температуры. Чаще всего используют углеродистые и низколегированные стали сталь 20, 09Г2С, 16ГС. В агрессивных средах применяют коррозионностойкие сплавы и нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т. Для высокотемпературных участков трубопроводов используют жаропрочные стали, способные сохранять прочность при циклических нагружениях.

Заготовки для изготовления получают из трубных отрезков соответствующих диаметров. Один отрезок используется для основного прохода, другой формирует ответвление. Кромки подготавливают механической обработкой, после чего трубу-вставку приваривают к основному элементу. Для крупных диаметров применяют сварку сегментов, изготовленных из листового проката. После сварки проводят зачистку, выравнивание геометрии и контроль качества шва.

Основные характеристики включают:

Соотношение диаметров D и d. Главный диаметр и диаметр ответвления задают тип тройника. Переходные варианты применяют для изменения сечения трубопровода.
Толщина стенки. Должна соответствовать давлению и требованиям прочности. Толщина может различаться между основным проходом и ответвлением.
Типы сварных швов. Швы должны выдерживать давление и вибрационные нагрузки, обычно применяют стыковую сварку с полным проваром.
Рабочее давление. Зависит от марки стали, толщины стенки и качества сварки. Переходные сварные тройники применяют как в системах среднего, так и высокого давления.
Геометрия ответвления. От угла и формы зависит распределение потоков и пропускная способность узла.

Преимущества:

Гибкость в подборе соотношений диаметров главного и бокового проходов.
Возможность изготовления крупных и нестандартных размеров.
Более доступная стоимость по сравнению с бесшовными тройниками.
Удобство производства в небольших партиях и под нестандартные проекты.

Недостатки:

Наличие сварных швов, которые являются потенциальными зонами концентрации напряжений.
Требуется строгий контроль качества сварки и подготовка кромок.
Дополнительная обработка после сварки повышает трудоемкость.

Применение

Сварные переходные тройники используют в трубопроводах теплосетей, водоснабжения, нефтегазовой промышленности, химических производств, энергетических установок и технологических линий. Они эксплуатируются при высоких и средних давлениях, выдерживают воздействие вибраций, температурных перепадов и агрессивных сред. Такие тройники устанавливают в узлах распределения потоков, при подключении оборудования, формировании обводных линий, переходах на иную производительность трассы или изменении диаметра магистрали.
