Изготовление муфт переходных на заказ по чертежам Клиента

Справочная информация

Переходная муфта нефтегазового назначения — это соединительный элемент, предназначенный для стыковки труб или штанг разного диаметра, типа резьбы или прочностного класса в составе колонн нефтегазового оборудования. Основная функция переходной муфты — обеспечить надежное и герметичное соединение элементов различного типоразмера при сохранении прочности и герметичности системы под действием внутреннего давления, осевых и крутящих нагрузок.

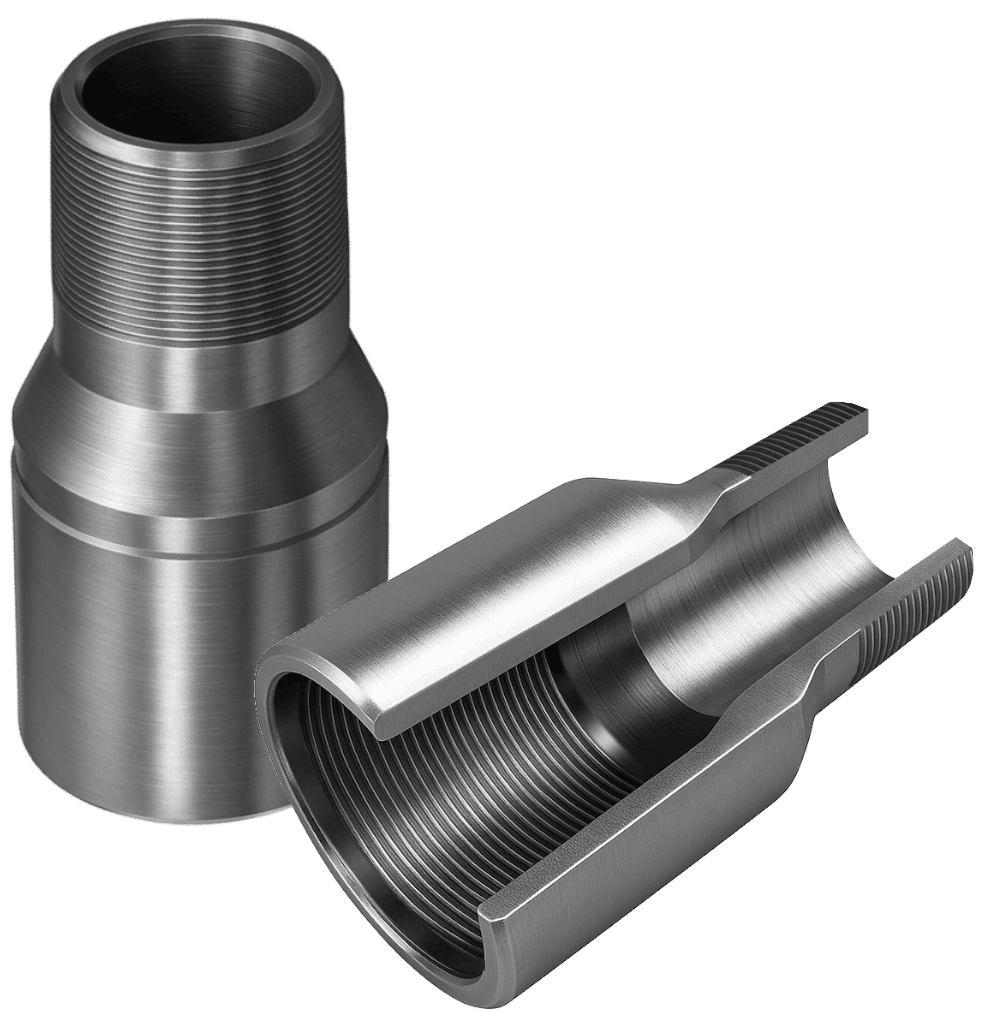

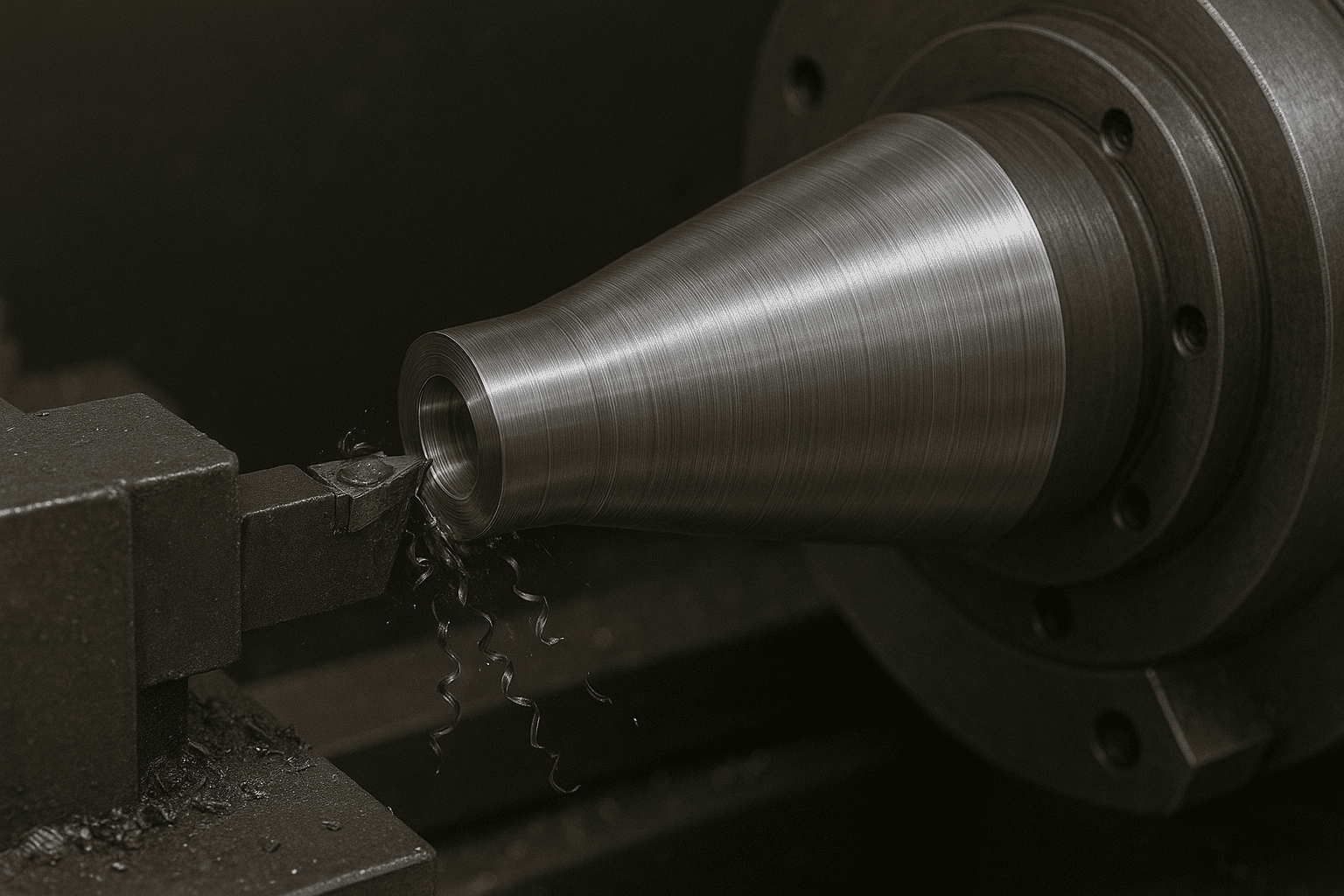

Рис.1. Переходная муфта нефтегазового назначения

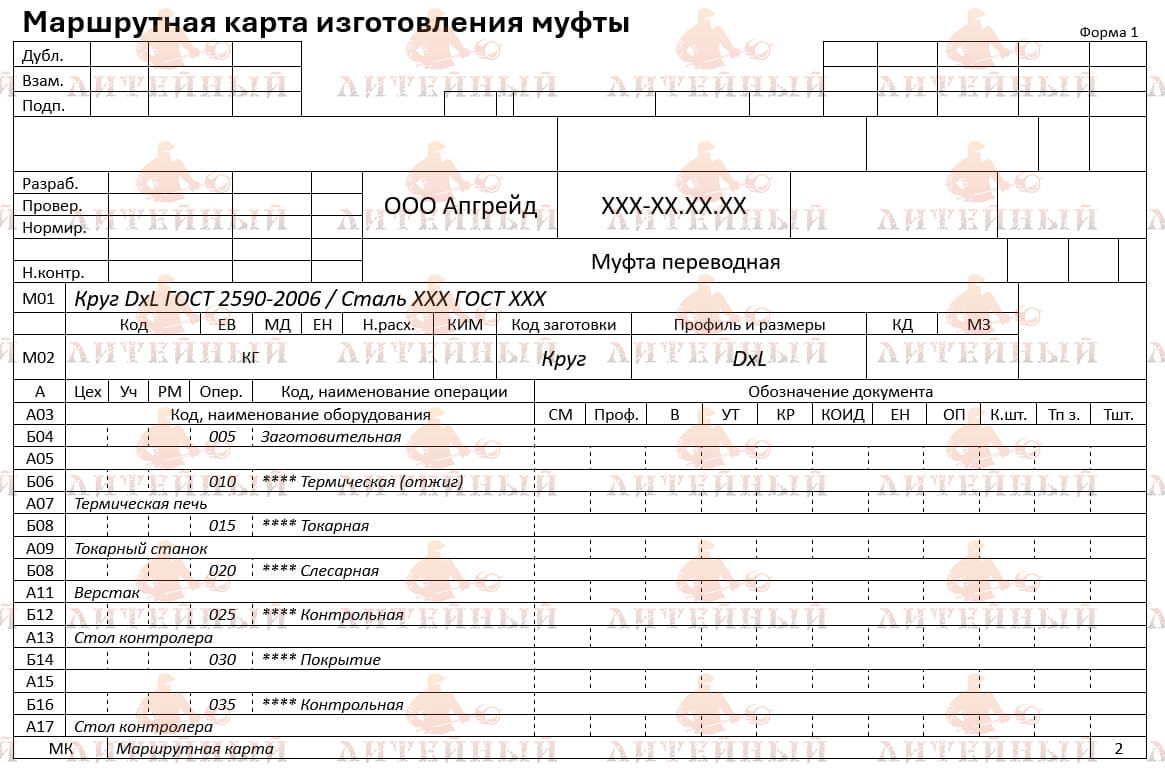

Заготовки для изготовления

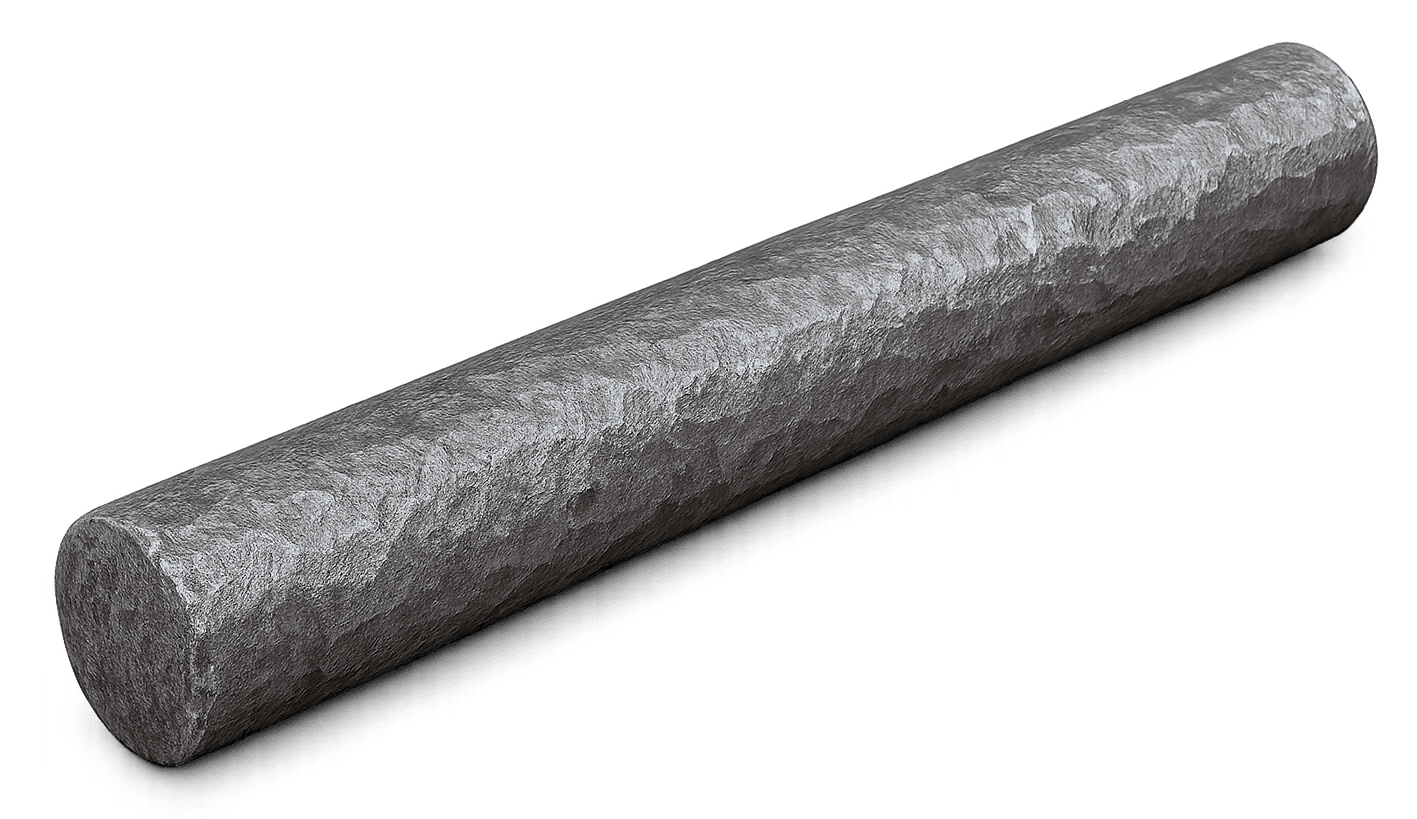

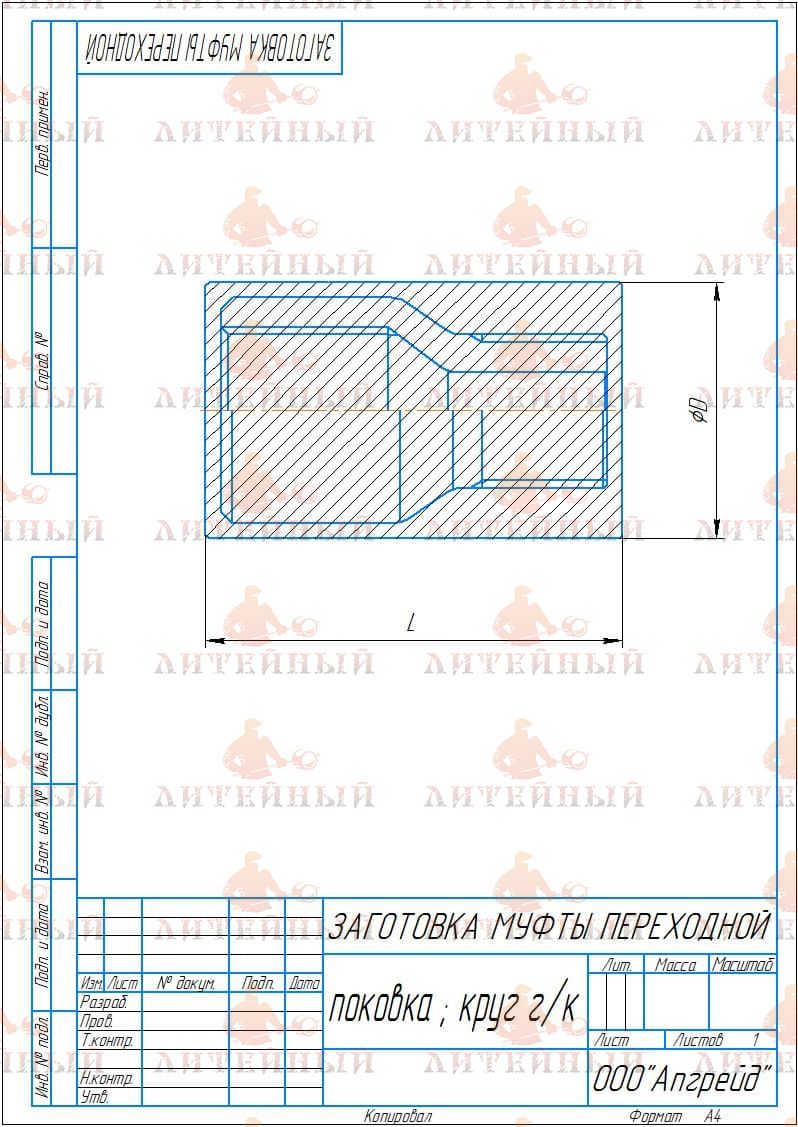

Заготовки для изготовления переходных муфт обычно выполняются в виде поковок или горячекатаных цилиндрических заготовок из легированных сталей с контролем структуры металла. На этапе подготовки возможна предварительная механическая обработка торцов, центровка и термическая нормализация для снятия внутренних напряжений. Для муфт повышенной надежности применяются поковки с УЗК-контролем по ГОСТ 24507-80 или ГОСТ 22727-88.

Материал изготовления

Материал изготовления выбирается с учетом условий эксплуатации. Для стандартных скважин используют стали 40, 40Х, 36Г2С, 30ХМА, обеспечивающие достаточную прочность и вязкость при закалке и отпуске. Для агрессивных сред применяют коррозионно-стойкие и нержавеющие стали — 12Х18Н10Т, 08Х18Н12Б, 15Х5М, а также жаропрочные сплавы на основе никеля (например, ЭП718, ХН77ТЮР) при эксплуатации в термически нагруженных зонах.

Характеристики при проектировании

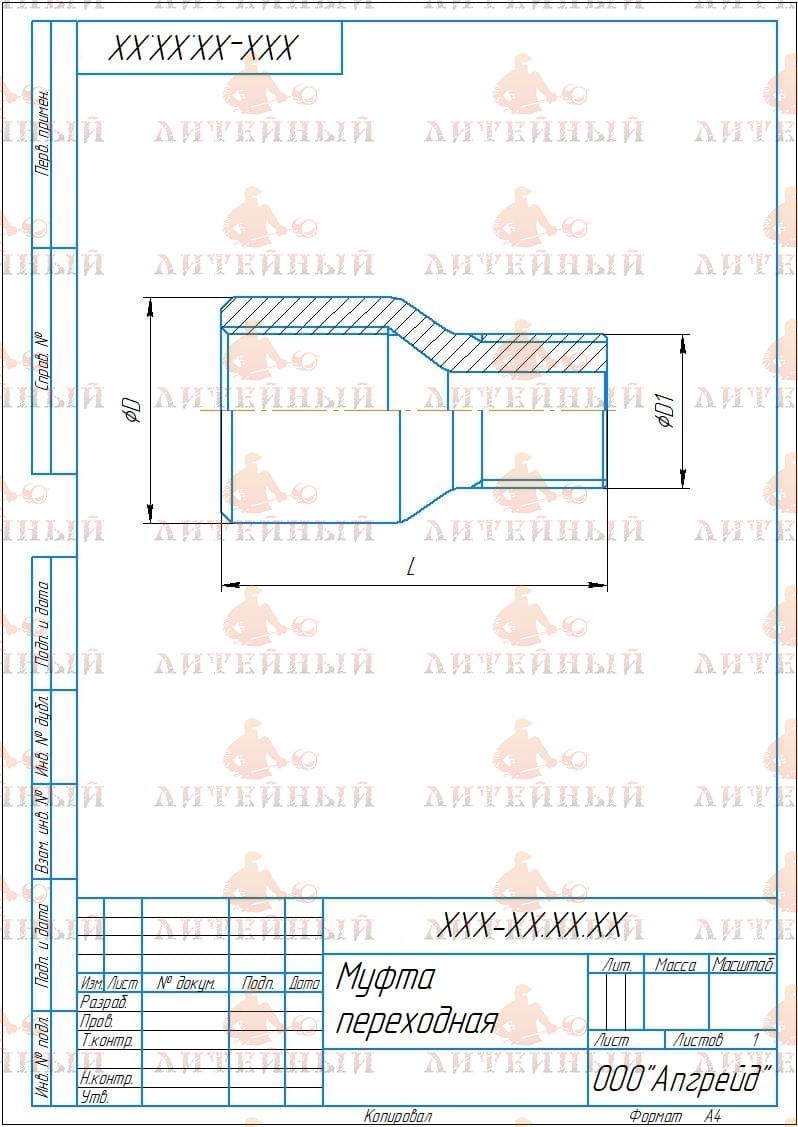

Характеристики при проектировании включают расчет на прочность и герметичность резьбового соединения, определение толщины стенки, длины зацепления резьбы, контроль переходного сечения и минимизацию концентрации напряжений. Особое внимание уделяется согласованию профиля резьбы разных типов, обеспечению соосности каналов и точности резьбовых посадок. Резьбы выполняются по ГОСТ 633-80, API 5CT, ГОСТ 16093 или ГОСТ Р 51164 в зависимости от стандарта трубной продукции.

Возможные габариты переходных муфт варьируются в зависимости от диапазона соединяемых элементов:

– наружный диаметр: 48–150 мм,

– длина: 100–400 мм,

– масса: 0,5–5 кг.

Конкретные размеры определяются по типоразмеру труб или штанг, которые требуется соединить.

Преимущества и недостатки

Преимущества переходных муфт — возможность унификации колонн с разными диаметрами без замены всего трубного пояса, высокая механическая прочность, герметичность соединения, устойчивость к агрессивным средам и температурным колебаниям.

Недостатки: повышенные требования к точности изготовления резьбы и термообработке, ограниченный ресурс при многократных сборках, а также риск возникновения локальных напряжений в зоне перехода диаметров при неправильной эксплуатации.

Применение

– при сборке насосно-компрессорных колонн (соединение труб разных диаметров или классов прочности);

– в составе бурильных и обсадных систем;

– при монтаже глубинных насосных установок;

– в системах добычи и закачки флюидов, где необходимо соединить элементы разной резьбовой конфигурации.
