Изготовление тройников для трубопроводов на заказ по чертежам Клиента

Описание

Преимущества и недостатки

Условия эксплуатации

Применение

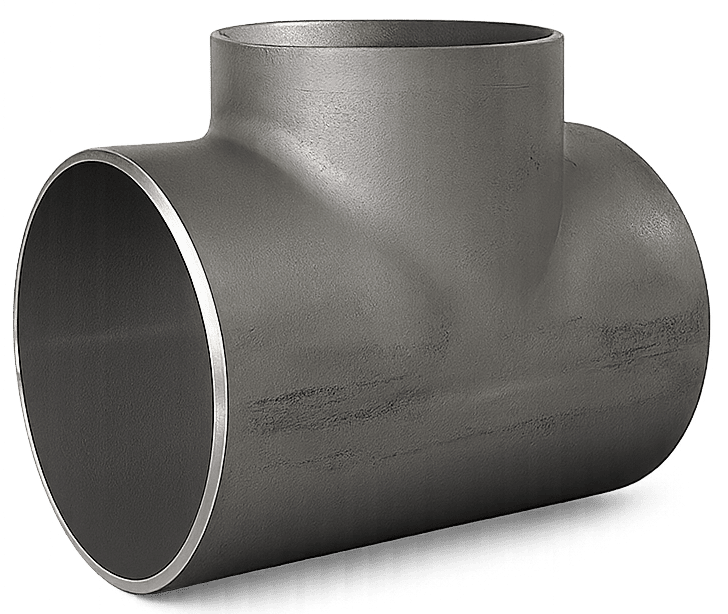

1. РАВНОПРОХОДНЫЕ ТРОЙНИКИ

Боковой отвод совпадает по диаметру с магистралью.

Особенности: равномерное распределение потока, простая конструкция.

Преимущества: невысокая стоимость, простота монтажа.

Недостатки: не подходят там, где требуется изменение диаметра отвода.

Подходят для обычных трубопроводов с водой, газом, паром и слабых химических сред.

Водоснабжение, отопление, газовые линии, низко и средненагруженные промышленные трубопроводы.

2. ПЕРЕХОДНЫЕ ТРОЙНИКИ

Описание: боковой отвод имеет меньший диаметр по сравнению с основной линией.

Особенности: обеспечивают плавное распределение потока при уменьшении расхода в подключаемую линию.

Преимущества: уменьшают локальные потери давления при правильном подборе геометрии.

Недостатки: чувствительны к ошибкам монтажа и подбору диаметра.

Применяются при понижении объема транспортируемой среды или подключении оборудования с меньшим условным проходом.

Системы технологического оборудования, где требуется снижение диаметра на ответвлении.

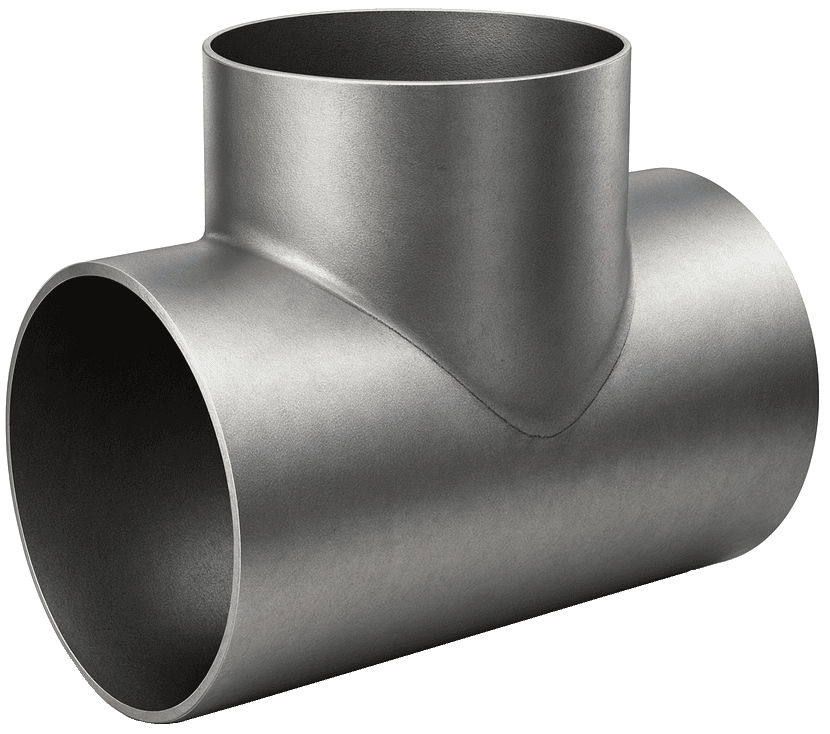

4. СВАРНЫЕ ТРОЙНИКИ

Описание: собираются из нескольких вырезанных сегментов трубы, которые свариваются в единое изделие.

Особенности: дают возможность производить тройники больших диаметров и нестандартных размеров.

Преимущества: гибкость изготовления под нестандарт.

Недостатки: повышенная чувствительность к качеству сварки, обязательный контроль.

Давление и температура ограничиваются качеством сварных швов.

Крупные магистрали, вентиляционные каналы, системы с умеренным давлением.

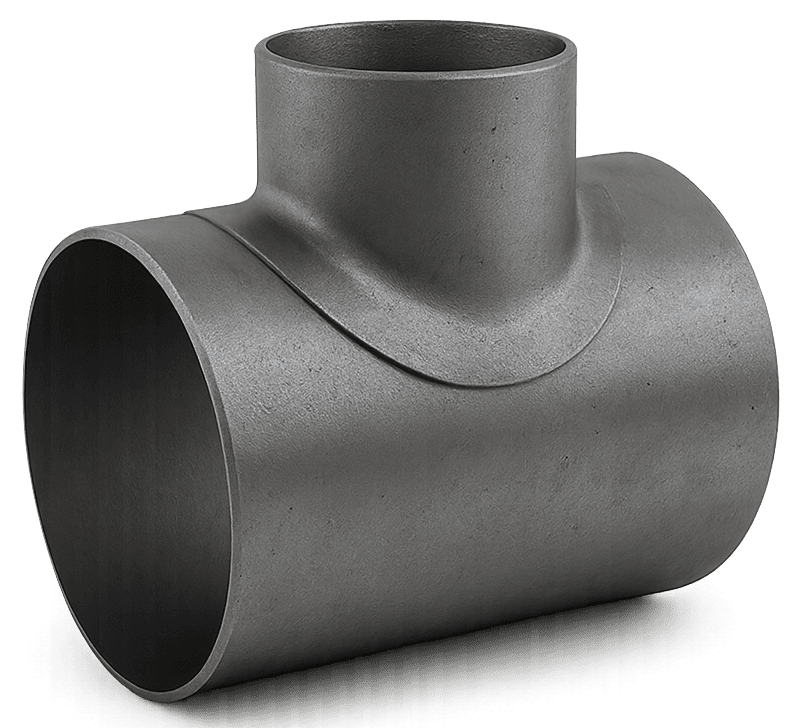

6. ТРОЙНИКИ С НАКЛАДКОЙ

Тройники с накладкой применяют для подключения боковой линии без вырезки участка трубы. Основа изделия это тройник с усиливающей накладкой, которая закрывает область врезки и распределяет нагрузку. Такая конструкция делает узел жестче и снижает риск деформаций при давлении и вибрациях.

Главная особенность в том, что накладка работает как дополнительная опора. За счет этого соединение выдерживает повышенные нагрузки и перепады температуры. Толщина и форма накладки могут меняться, но её задача одна усилить место соединения и защитить сварной шов от разрушения.

Преимущества

• универсальность монтажа
• позволяют подключать ответвление без сложной вырезки магистрали. усиливают конструкцию, уменьшая концентрацию напряжений.
• Подходят для толстостенных труб, где обычный тройник сложно установить без ослабления стенки.
• Удобны при ремонте, так как их можно поставить на действующую линию при соблюдении технологии.

Недостатки

• Есть зависимость от качества сварных швов, так как нагрузка распределяется частично через накладку, частично через основной металл.
• Неравномерность прогрева при сварке может вызвать деформацию. Масса узла выше по сравнению с обычным тройником, что нужно учитывать при подвесках и опорах.

Такие узлы применяют на трубопроводах воды, пара, мазута, газовых линиях, а также на технологических магистралях промышленных предприятий. Они работают при давлении от низкого до высокого, если соблюдены требования по качеству сварки и толщине накладки. На агрессивных средах используют сталь с повышенной коррозионной стойкостью, иногда нержавеющие сплавы.

Используются в энергетике, отопительных системах, линиях нефтепереработки, на трубопроводах горячей воды и пара, а также в ремонтно-монтажных работах на действующих коммуникациях. Их ставят там, где важно усилить зону врезки и добиться повышенной надежности соединения, особенно на трубах большого диаметра или в системах с интенсивными нагрузками.

7. БЕСШОВНЫЕ ТРОЙНИКИ

Описание: выполняются из цельной трубы методом горячей деформации или объемной штамповки.

Особенности: отсутствие швов даёт повышенную прочность и герметичность.

Преимущества: надежность, стабильность характеристик, высокая стойкость к вибрациям.

Недостатки: более высокая стоимость по сравнению со сварными.

Высокие давления, высокая температура, агрессивные среды.

Нефтегазовые трубопроводы, теплоэнергетика, химическая промышленность.

8. ШТАМПОВАННЫЕ ТРОЙНИКИ

Описание: изготавливаются на прессах из поковок или горячекатаных труб с последующей механической обработкой.

Особенности: точная геометрия, повышенная плотность металла.

Преимущества: высокая стабильность размеров, хорошая прочность.

Недостатки: ограничения по максимальному диаметру.

Трубопроводы среднего и высокого давления.

Энергетика, нефтехимия, транспортировка пара и горячих жидкостей.

9. ТРОЙНИКИ ШТАМПОСВАРНЫЕ

Тройники штампосварные делают из сегментов трубы, которые сначала формуют на штампах, затем сваривают в единое изделие. Такая технология позволяет получать точную геометрию и выпускать детали большого диаметра без цельной заготовки.

Особенности заключаются в комбинации штампованной формы и продольных сварных швов. Конструкция достаточно жесткая, но её надежность напрямую зависит от качества сварки и контроля деформаций при изготовлении.

Преимущества штампосварных тройников это доступность, возможность производства нестандартных размеров и стабильность формы.

Недостатки связаны с ограничением по давлению и обязательным контролем сварных швов.

Условия эксплуатации охватывают трубопроводы с водой, паром, газом и технологическими средами при средних давлениях и температурах. На агрессивных средах используют легированные и нержавеющие стали.

Применяются в коммунальных сетях, вентиляции, системах отопления, промышленных трубопроводах и на магистралях большого диаметра, где требуется точная геометрия и экономичное изготовление.

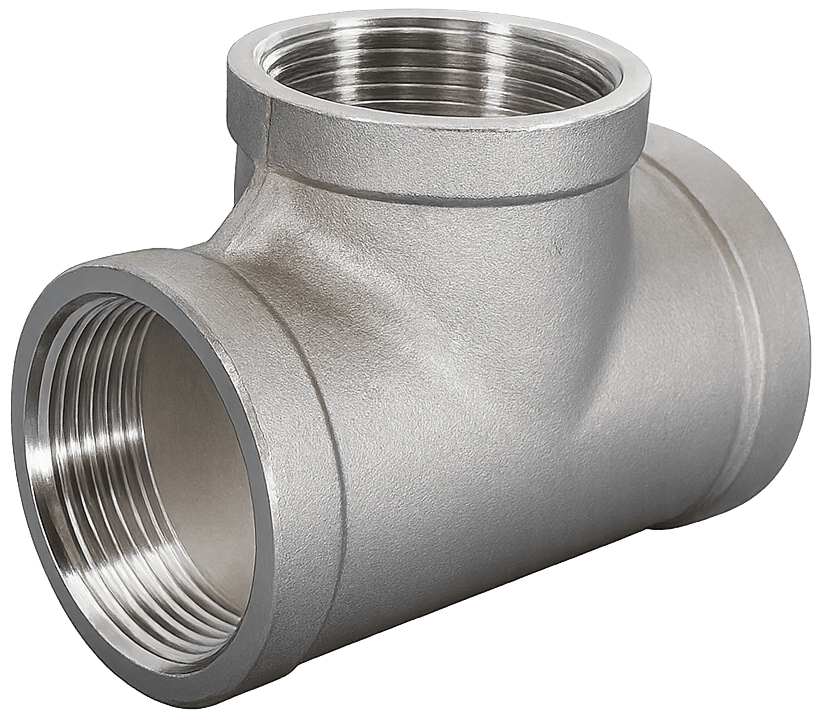

10. ТРОЙНИКИ РЕЗЬБОВЫЕ

Описание: имеют внутреннюю или наружную резьбу для сборки без сварки.

Особенности: удобный разборный монтаж.

Преимущества: простая установка, можно быстро заменить элемент.

Недостатки: ограничение по давлению и температуре, риск разгерметизации при вибрации.

Низкое и среднее давление, небольшие диаметры.

Бытовые системы, небольшие промышленные установки, компрессорные линии.

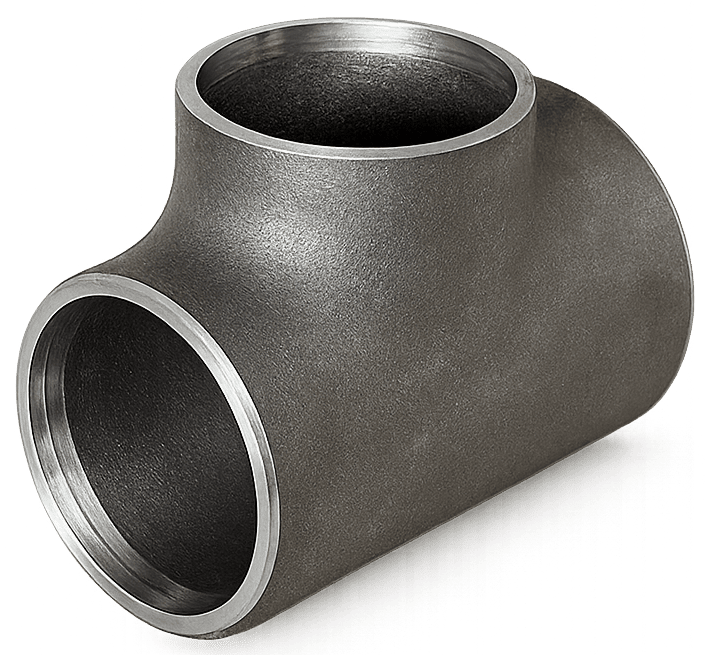

11. ТОЧЕНЫЕ ТРОЙНИКИ

Точеные тройники изготавливают из цельной заготовки методом токарной обработки. Деталь формируется без сварных швов, поэтому геометрия получается точной, а стенки равномерными по толщине. Это делает такой тройник более прочным и устойчивым к вибрациям.

Особенности связаны с точной механической обработкой. Все поверхности выводятся на станке, что повышает герметичность и позволяет выдерживать небольшие допуски. Изделие хорошо переносит давление, если его материал соответствует требованиям среды.

Преимущества это прочность за счет отсутствия швов, точная геометрия и стабильное качество.

Недостатки в высокой стоимости и ограничении по максимальному диаметру, так как обработка крупных заготовок сложнее и дороже.

Условия эксплуатации включают трубопроводы с маслом, газом, водой, парами и техническими жидкостями. Чаще всего их ставят на небольшие диаметры, где важна точность резьбы или посадочных мест.

Применяются в гидравлических системах, приборостроении, газовых линиях, компрессорных установках и других узлах, где требуется надежная точность соединения и стабильность размеров.
