Изготовление эллиптических заглушек ГОСТ 17379-2001 на заказ

ООО Апгрейд оказывает услуги по изготовлению эллиптических заглушек ГОСТ 17379-2001 на заказ по чертежам с учетом всех требований Клиента.

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления заглушек

Изготавливаем заглушки из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

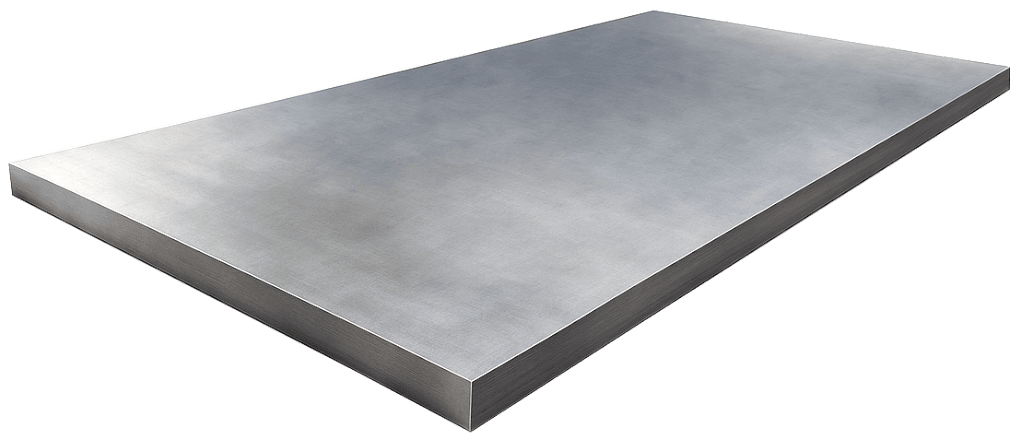

В качестве заготовок для будущих деталей берем металлопрокат (листы) из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления эллиптических заглушек ГОСТ 17379-2001 на нашем производстве: Отправить запрос

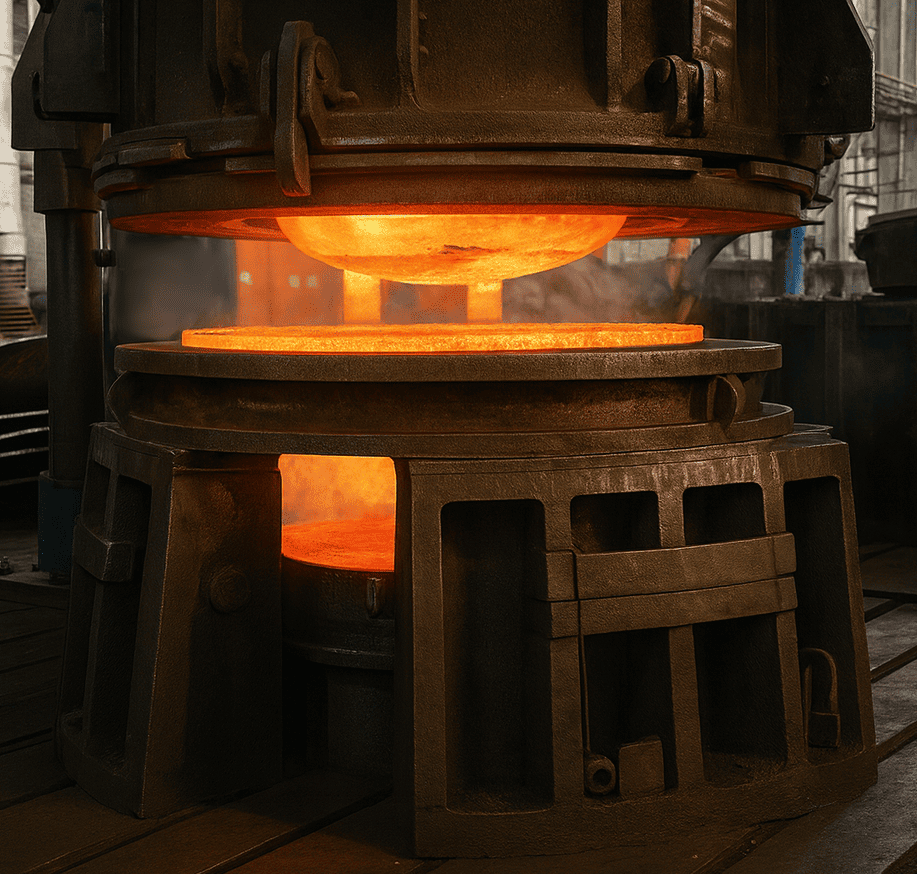

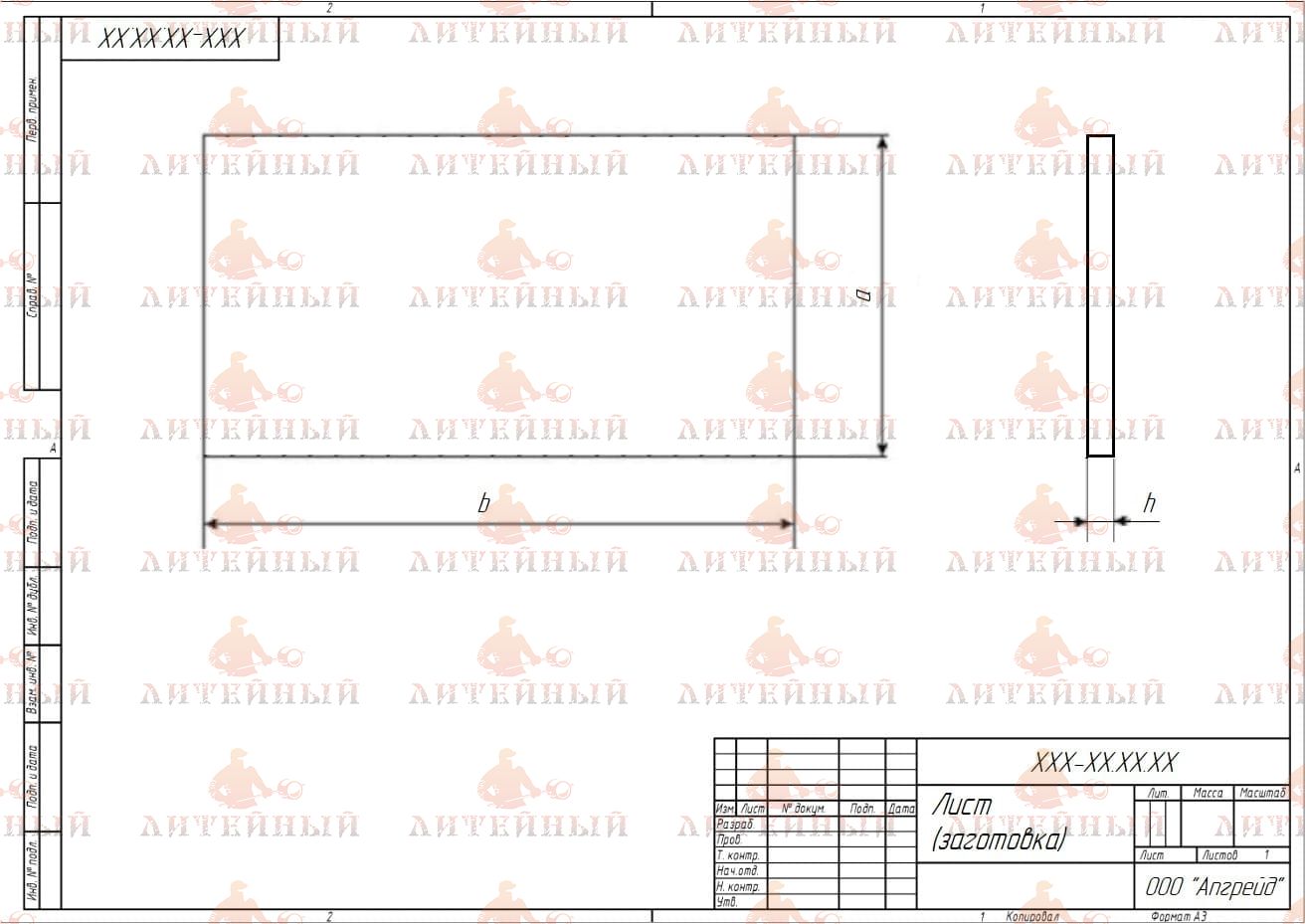

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве.

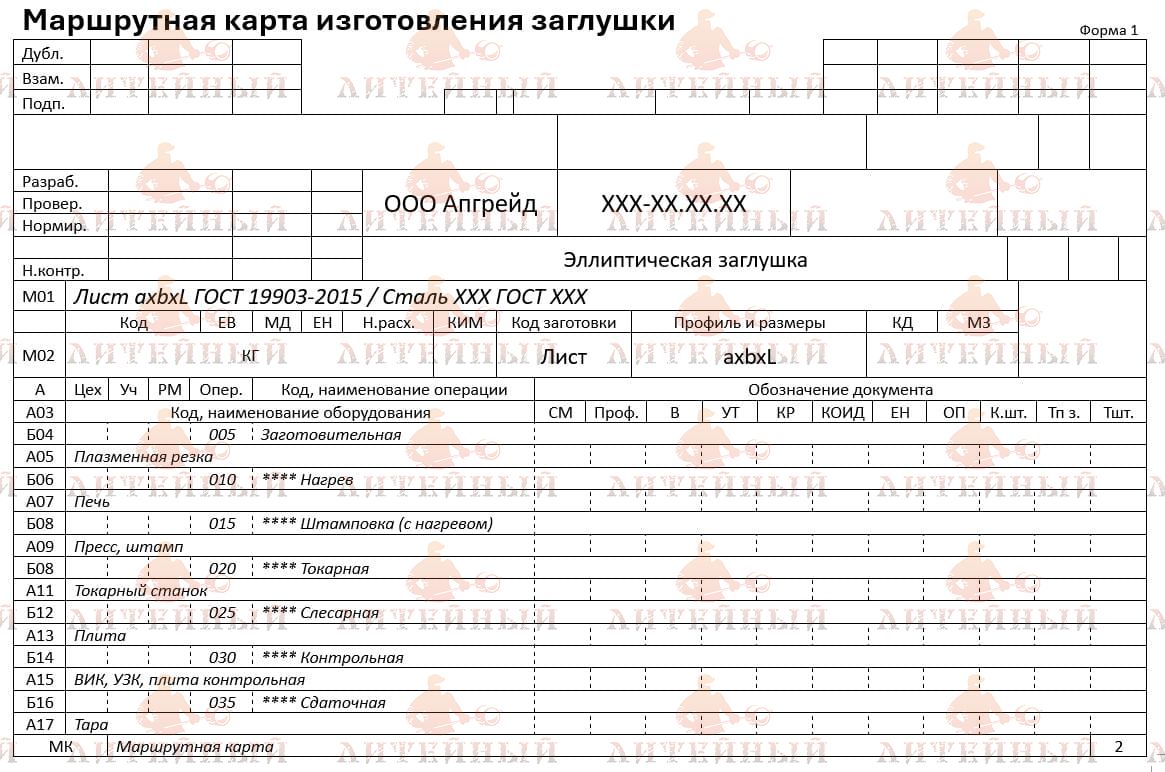

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая механическая обработка заготовки для придания заготовке необходимой конфигурации. Центровка отверстий для последующего сверления, обозначение торцов и других элементов детали. Чистовая механическая обработка с нарезкой зубьев (зубообработка), в результате которой получаются высокоточные зубья с необходимым углом зацепления. Процесс нарезания зубьев выполняется на высокоточных ЧПУ зубофрезерном, зубострогальном, зуборезном станках при участии опытных высококвалифицированных мастеров. Снятие заусенцев и фасок, очистка от стружки.

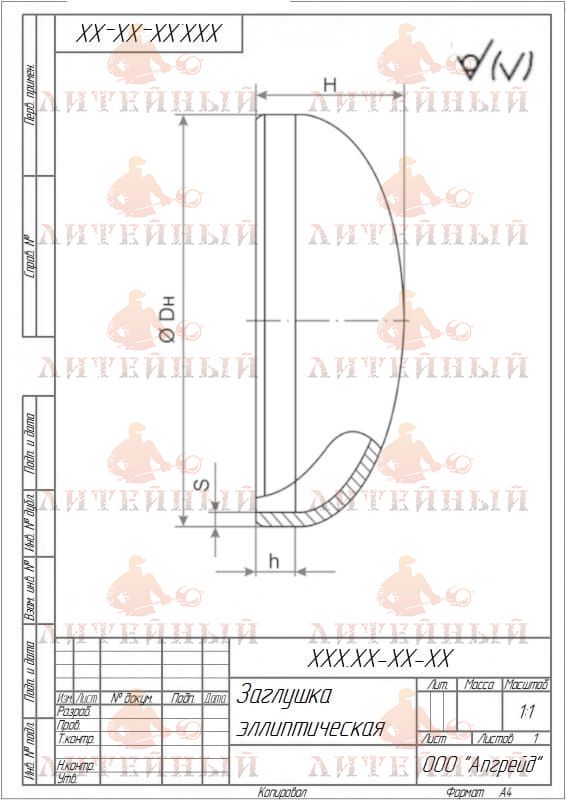

ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Термическая обработка (поверхностная или объемная закалка, цементация) зубьев для повышения износостойкости, эксплуатационных характеристик и увеличения срока службы детали. Шлифование зубьев на специальных автоматизированных зубошлифовальных станках для обеспечения гладкости поверхности. Контроль качества готового колеса на соответствие чертежам и ГОСТ, допускам и техническим требованиям: точность зубьев, шероховатость поверхности и соответствие требуемым характеристикам. Упаковка для обеспечения сохранности готовой продукции.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов заглушек:

Предлагаем услуги по изготовлению других видов заглушек:

Заглушки фланцевые плоские по гост 12836-67 Заглушки поворотные по стандарту asme b16.5 Заглушки фланцевые с соединительным выступом ост 34-10-428-90 Заглушки фланцевые атк 24.200.02-90 Заглушки плоские приварные ост 34.10.758-97

Купить эллиптические заглушки ГОСТ 17379-2001

Заказать изготовление эллиптических заглушек ГОСТ 17379-2001 по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Эллиптические заглушки по ГОСТ 17379-2001 применяют для герметичного закрытия концов труб, корпусов аппаратов и элементов трубопроводов. Это объемные овальные детали, выполненные в форме половины эллипсоида. Такая геометрия позволяет равномерно распределять внутреннее давление по поверхности, что увеличивает прочность соединения и снижает риски деформаций.

Рис.1. Эллиптические заглушки по ГОСТ 17379-2001

Материал изготовления подбирают в зависимости от давления, температуры и типа рабочей среды. Используют углеродистые стали Ст3, сталь 20, низколегированные стали 09Г2С, 16ГС, а для систем с высокими температурами или коррозионной нагрузкой применяют нержавеющие стали 12Х18Н10Т, 10Х17Н13М2Т. Материал должен обеспечивать устойчивость к растягивающим и изгибающим нагрузкам, которые возникают при эксплуатации.

Заготовки для производства выполняют из горячештампованных полуфабрикатов или из листового проката. Для небольших диаметров используют штамповку, которая дает более ровную геометрию. Для крупных размеров заглушки вырезают из листа, после чего проводят горячую формовку и механическую обработку. Толщина заготовки выбирается по расчетам, установленным ГОСТ.

Основные характеристики включают:

Номинальный диаметр. Определяет совместимость с трубой или корпусом аппарата. Диаметры стандартизированы в таблицах ГОСТ.
Толщина стенки. Выбирается исходя из давления и условий работы. Большая толщина повышает прочность и долговечность.
Исполнение по радиусам эллипса. Заглушка имеет два радиуса, формирующих ее овальную поверхность. От правильности исполнения зависит давление, которое изделие выдерживает без деформации.
Рабочее давление. Зависит от марки стали и толщины. Заглушки рассчитаны на работу в трубопроводах среднего и высокого давления.
Масса. Определяется диаметром и толщиной. Влияет на способ установки и требования к монтажу.

Преимущества:

Высокая прочность благодаря форме эллипса, которая лучше противостоит давлению, чем плоские заглушки.
Устойчивость к вибрациям и термическим перепадам.
Универсальность. Подходят для аппаратов, трубопроводов, резервуаров.
Повышенная долговечность при работе в условиях высоких температур.

Недостатки:

Стоимость выше, чем у плоских заглушек, из-за сложности формовки.
Монтаж требует точного совпадения размеров и соблюдения технологии сварки.
Масса у крупных диаметров достаточно большая, что усложняет установку.

Применение

Эллиптические заглушки ГОСТ 17379-2001 используют в котельных, теплообменниках, емкостных аппаратах, магистральных и технологических трубопроводах, системах хранения и транспортировки жидкостей и газов. Они работают при высоком давлении, перепадах температур, вибрациях и воздействии агрессивных сред. Применяются там, где требуется надежное сварное закрытие торца трубы или аппарата. Такие заглушки встречаются в нефтехимии, энергетике, машиностроении, металлургии и системах теплоносителей.
