Справочная информация

Реечное зубчатое колесо — это элемент зубчатой передачи, преобразующий вращательное движение в поступательное или наоборот. Оно взаимодействует с зубчатой рейкой, образуя линейно-зубчатую передачу. В отличие от пар «колесо-колесо», где оба элемента вращаются, здесь одно звено — рейка — имеет прямолинейное движение, а колесо — вращательное. Такая конструкция позволяет реализовать высокую точность и плавность перемещения при сравнительно простом устройстве.

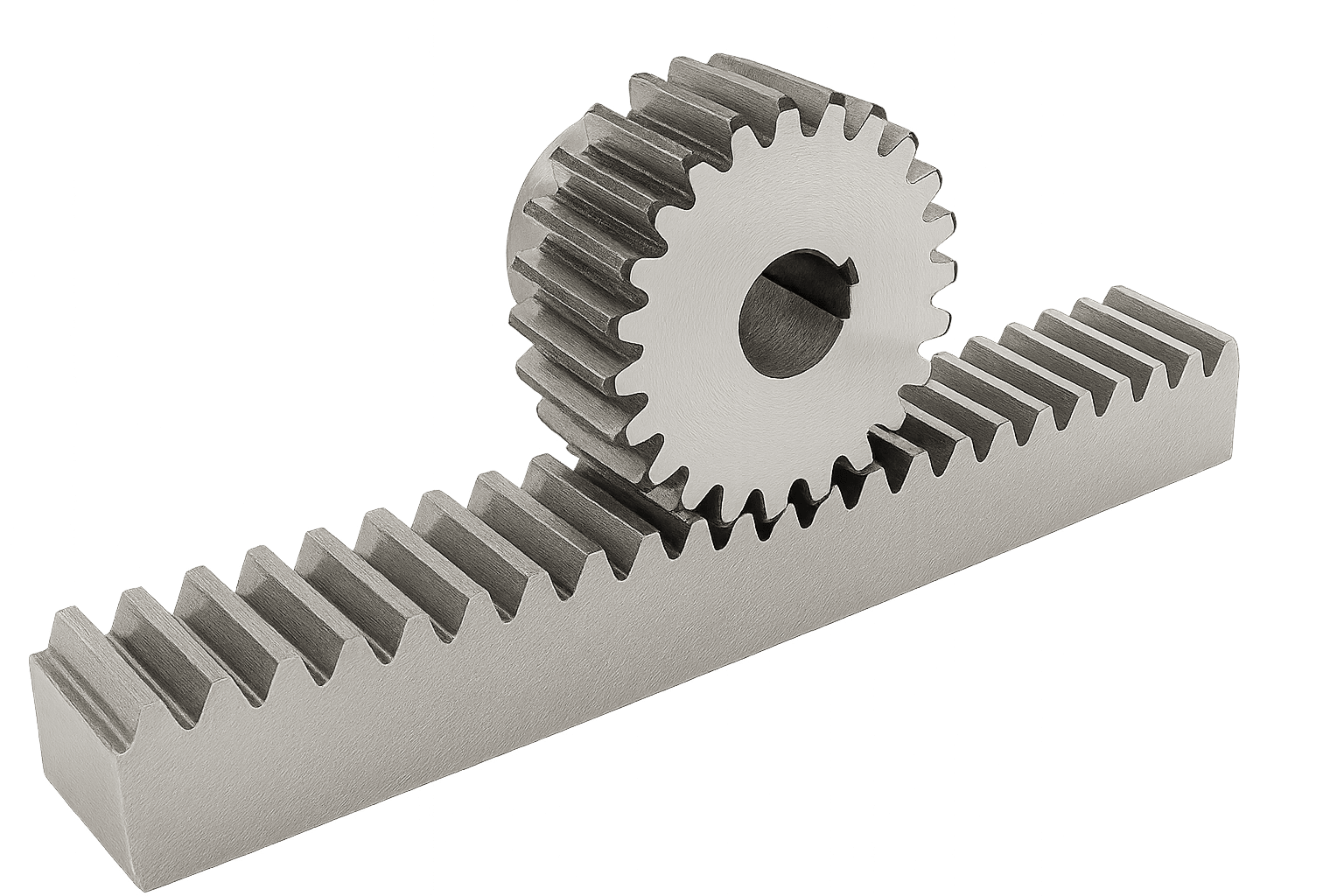

Рис.1. Реечная передача

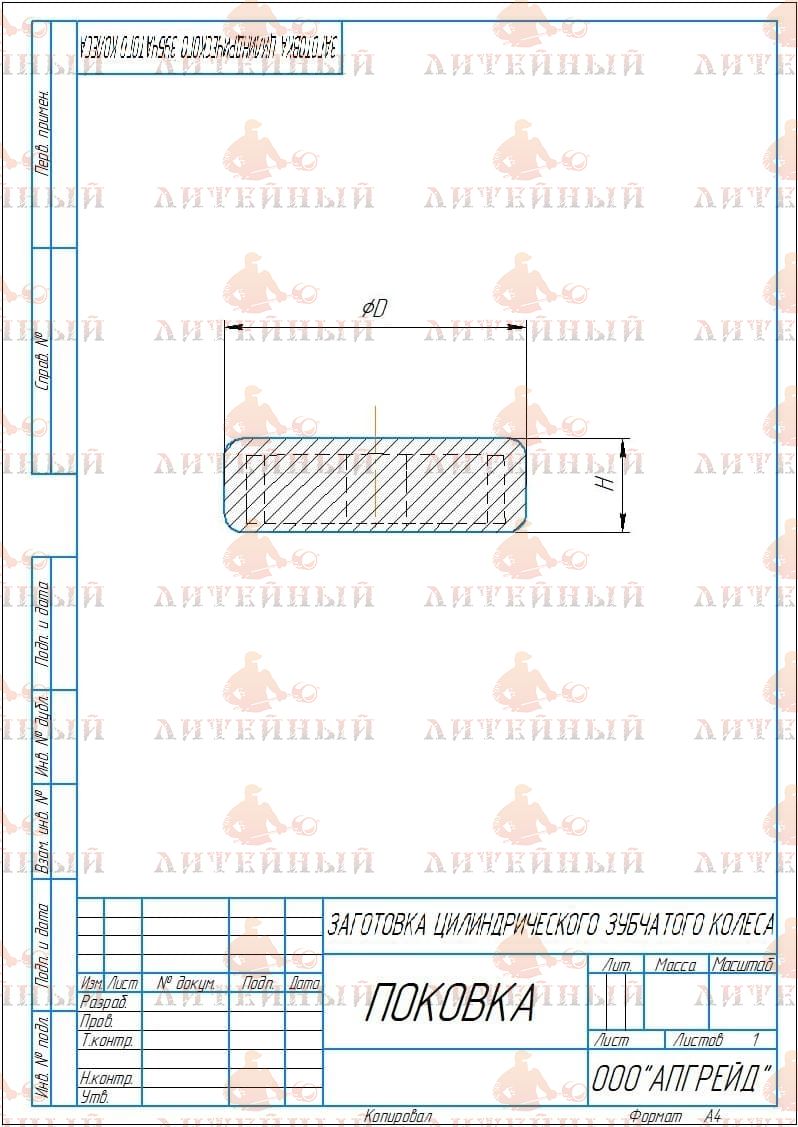

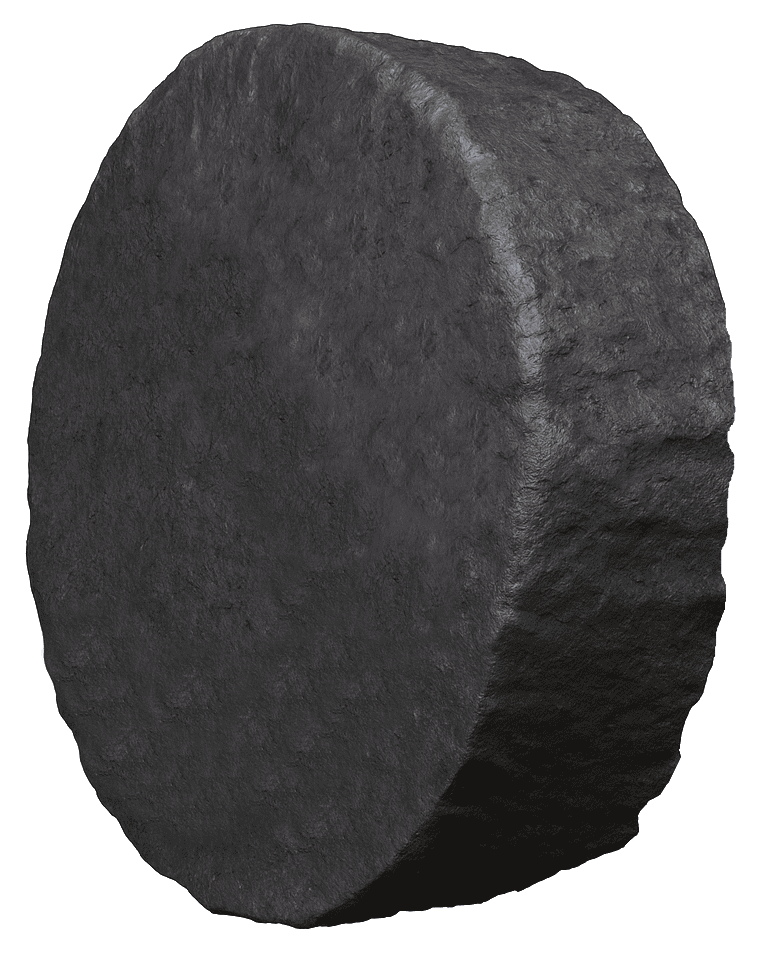

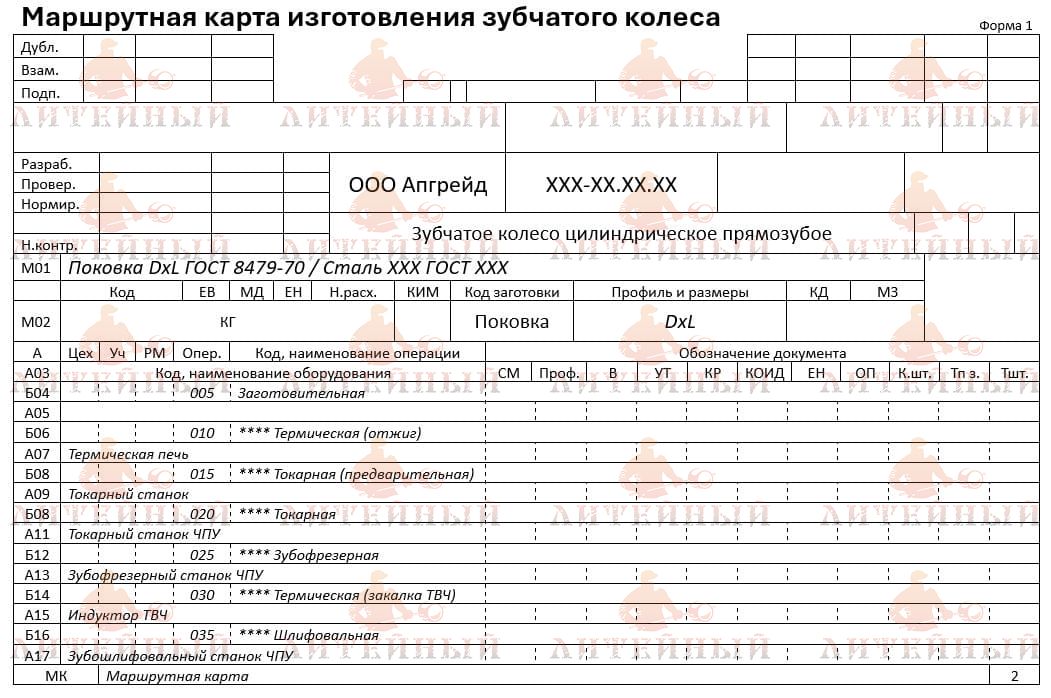

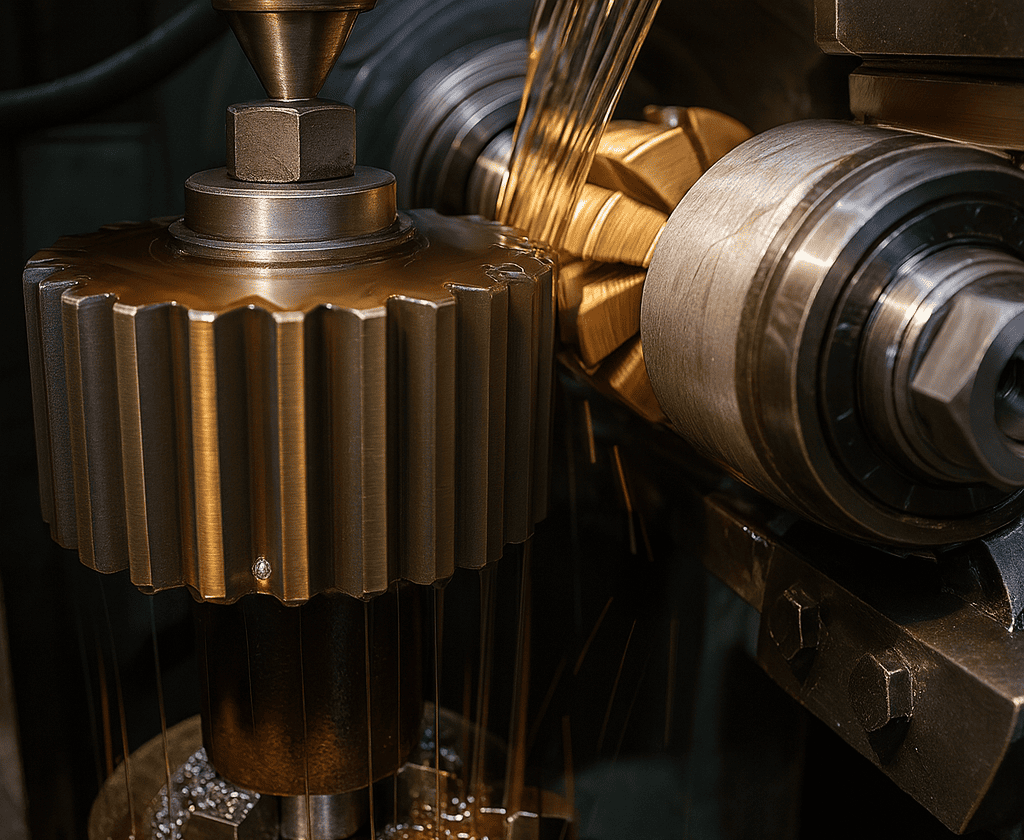

Заготовки для изготовления

В качестве заготовок применяются поковки, штамповки или прокат круглого, цилиндрического или дискового сечения. Для серийного производства — преимущественно поковки или прокат, которые после термообработки подвергаются механической обработке (токарной, фрезерной, зубонарезной). Для ответственных механизмов, где требуется высокая точность зацепления, используют предварительно нормализованные заготовки с контролем структуры металла по ГОСТ 8479-70.

Материал изготовления

Материал выбирают в зависимости от требуемой прочности, износостойкости и условий работы. Наиболее распространены стали 40Х, 45, 20ХН, 20Х2Н4А, 18ХГТ, 12ХН3А, 30ХГСА. Для повышенной нагрузки применяются цементируемые или азотируемые легированные стали. В случаях, где важна коррозионная стойкость (например, в судостроении или пищевой промышленности), используют нержавеющие марки — 12Х18Н10Т, 08Х18Н10, 20Х13. Термообработка (закалка, отпуск, цементация) задаёт требуемую твёрдость зубьев — обычно 45–60 HRC.

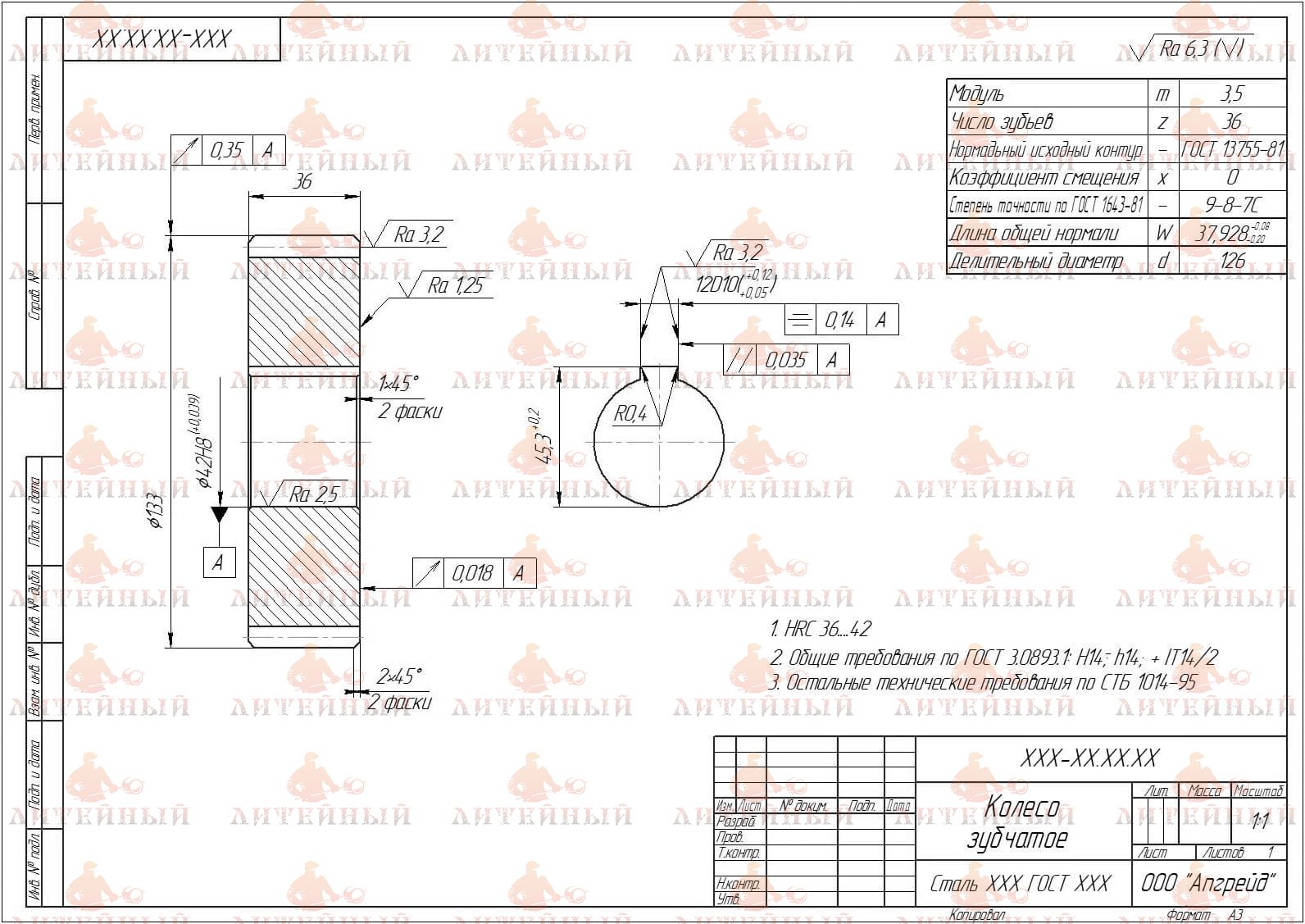

Характеристики при проектировании

При проектировании реечного зубчатого колеса учитывают:

• Модуль зацепления (m) — определяет шаг зубьев и напрямую влияет на грузоподъёмность. Обычно находится в диапазоне 1–12 мм.
• Угол зацепления (α) — стандартное значение 20°, для специальных передач — 25°.
• Ширина венца (b) — влияет на распределение нагрузки и долговечность.
• Количество зубьев (z) — определяет радиус делительной окружности и плавность хода.
• Коэффициент перекрытия — важен для минимизации вибраций и шума.
• Класс точности — назначается по ГОСТ 1643-81; для станочных механизмов — не ниже 6-го, для транспортных — 8-9-й.
• Поверхностная твёрдость зубьев — задаётся в зависимости от передаваемого крутящего момента и требуемого ресурса.
• Тип смазки и допуски сопряжения — рассчитываются с учётом скорости скольжения и температурного режима.

Характеристики при выборе

Выбор колеса ведут по:

• требуемому передаточному отношению;
• условиям эксплуатации (температура, запылённость, влажность, коррозионная среда);
• допустимой нагрузке и скорости перемещения рейки;
• необходимости плавного или прерывистого движения;
• конструктивным ограничениям по диаметру, ширине, типу крепления (шпонка, шлицы, посадка с натягом).

Для тяжёлых условий выбирают закалённые колёса с шлифованным профилем, для лёгких и среднескоростных передач — нормализованные с точностью 8-9 класса.

Преимущества:

• простота конструкции и монтажа;
• возможность получения длинного линейного хода;
• высокий КПД (до 97%);
• точность позиционирования при использовании ЧПУ-приводов;
• равномерное распределение нагрузки при правильной центровке.

Недостатки:

• повышенный износ зубьев при плохой смазке;
• необходимость точной установки осей и рейки;
• шум при работе на высоких скоростях;
• ограничение по длине хода (при длинной рейке требуется компенсация температурных расширений и прогиба).

Назначение и применение

Реечные зубчатые колёса применяются в механизмах, где требуется преобразование вращения в поступательное движение — в станках, прессах, транспортных тележках, системах позиционирования, рулевых механизмах автомобилей, подъёмных и крановых установках.

• Машиностроение — в продольных и поперечных подачах станков, фрезерных и токарных агрегатах.
• Автомобильная промышленность — в рулевых рейках легковых и грузовых автомобилей.
• Робототехника и автоматизация — для линейных приводов и манипуляторов.
• Металлургия и тяжёлое машиностроение — в приводах перемещения агрегатов и кантователей.
• Пищевая и упаковочная промышленность — в дозирующих и перемещающих устройствах, где требуется точное позиционирование.

В условиях высокой температуры или запылённости применяются закалённые и защищённые конструкции с принудительной смазкой, в низкошумных системах — колёса с косыми зубьями и шлифованным профилем.

Таким образом, реечное зубчатое колесо остаётся универсальным элементом привода, обеспечивая точное и надёжное преобразование движения в самых разных отраслях промышленности.
