Изготовление клиновидных шкивов на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению клиновидных шкивов на заказ по чертежам с учетом всех требований Клиента:

Изготовление шкивов с нуля (включая разработку чертежей и проектирование 3D-модели детали).
Изготовление шкивов по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления шкивов

Изготавливаем шкивы из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит контроль качества, с целью достижения требуемых характеристик, обеспечения долговечности и точности конечного изделия.

Процесс изготовления клиновидных шкивов на нашем производстве: Отправить запрос

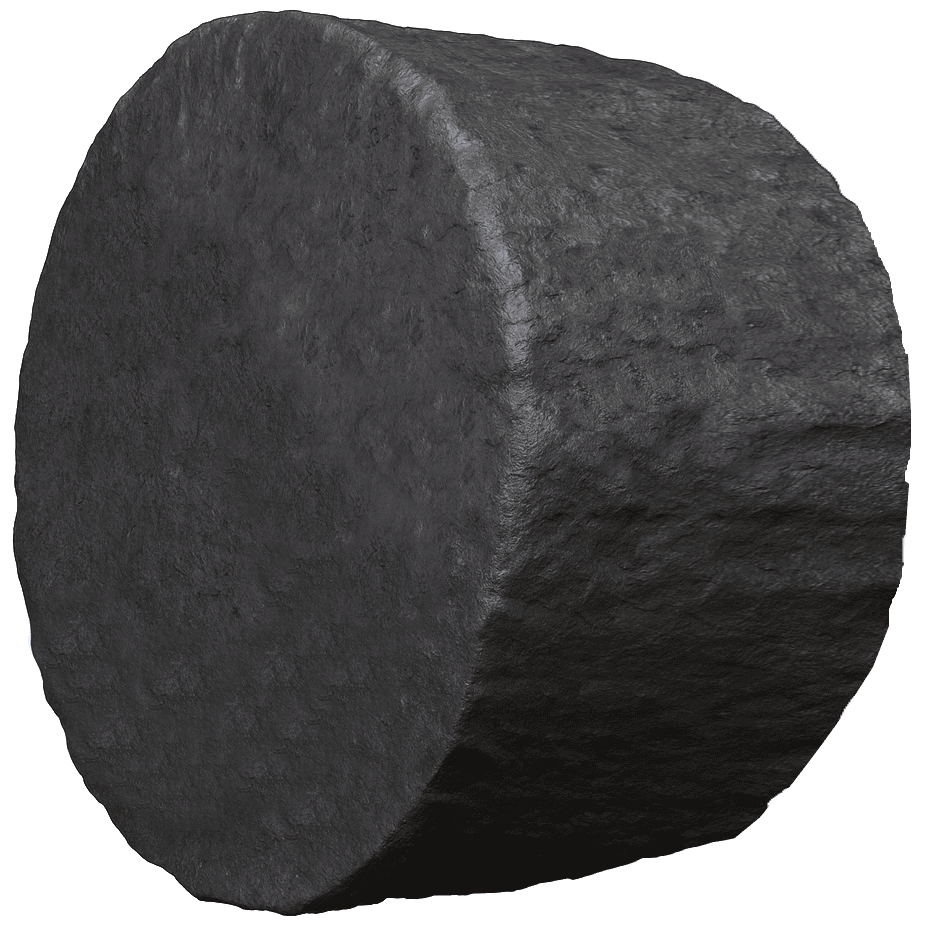

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве. Подготовка заготовки: визуальный контроль и обрезка литников, удаление дефектов поверхности, правка и центровка по базовым поверхностям. Термообработка (нормализация или отжиг), чтобы снять внутренние напряжения и повысить обрабатываемость металла.

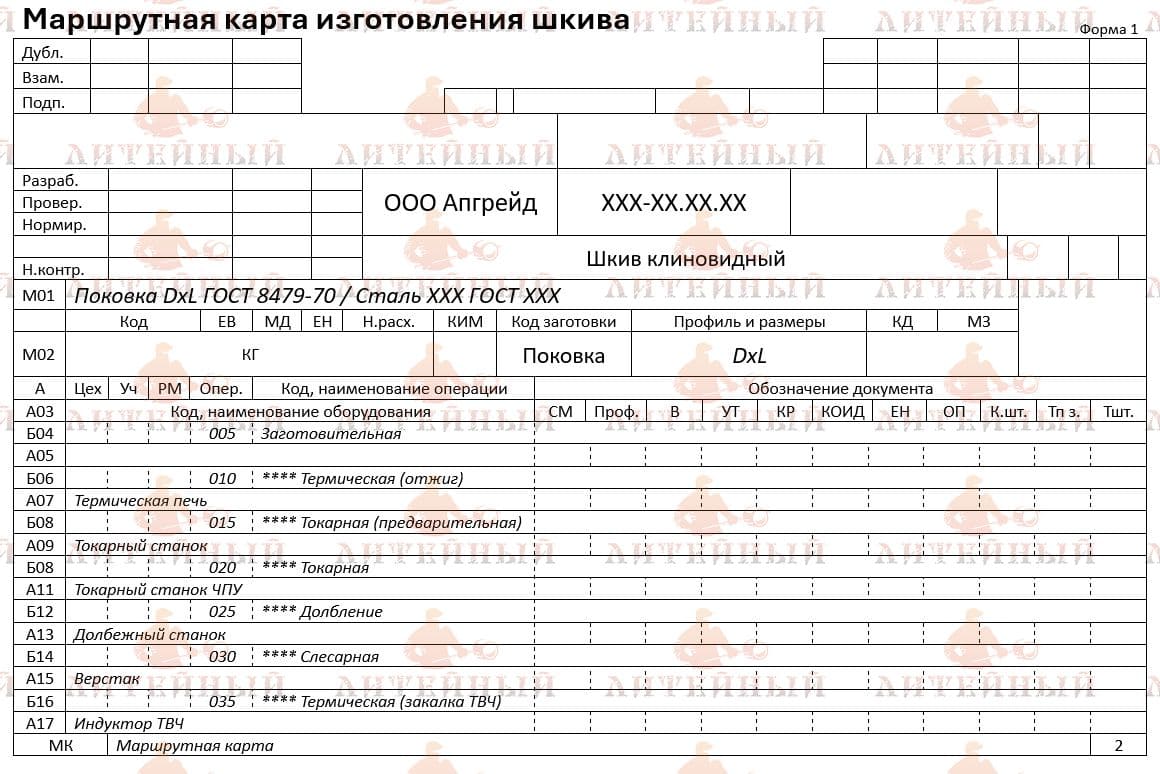

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки

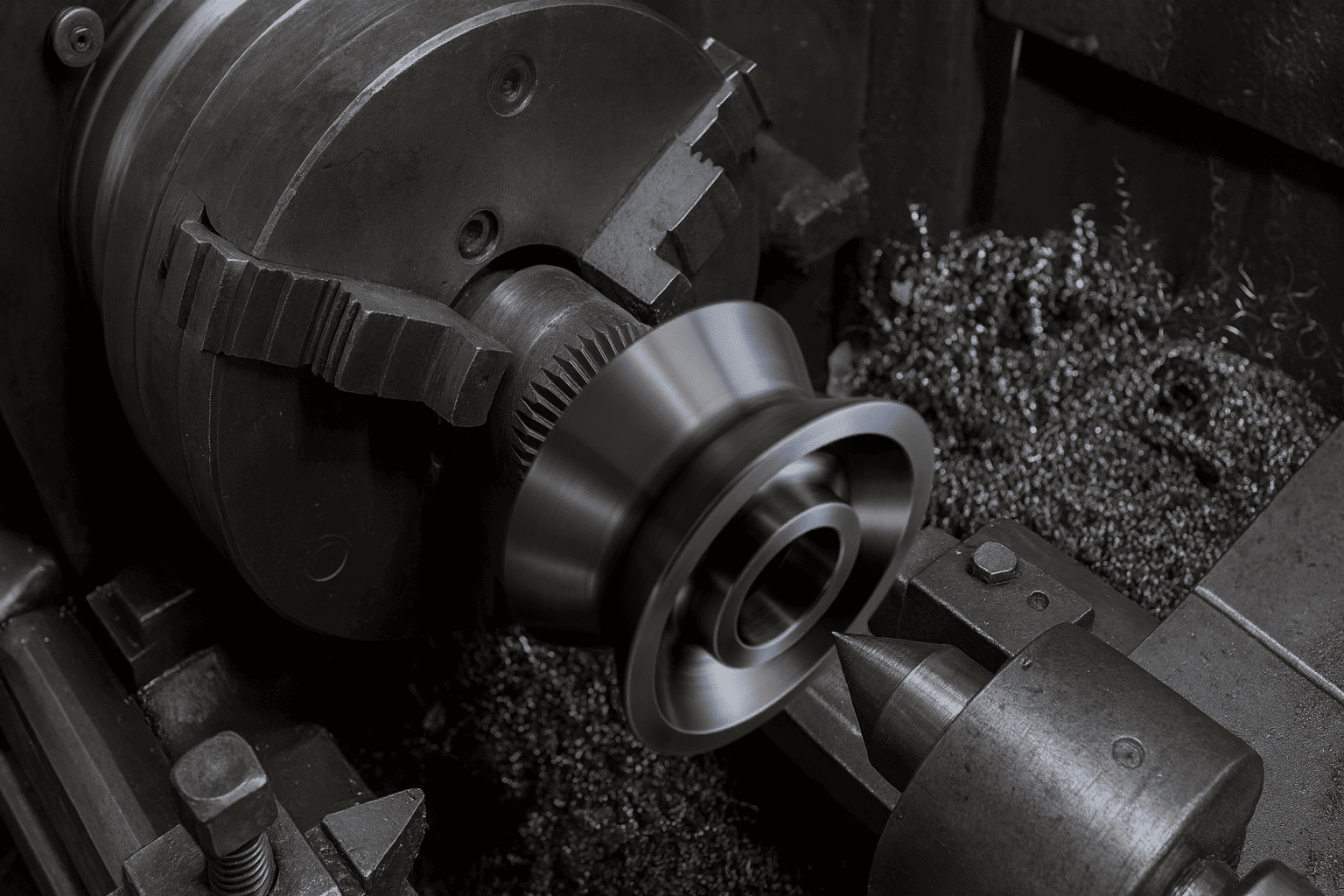

		Черновая токарная обработка заготовки: черновое точение наружного диаметра, расточка центрального отверстия под посадку на вал и проточка торцевых поверхностей. Нарезание ручьев под клиновые ремни с помощью специальных фасонных резцов или фрез, обеспечивающих нужный профиль канавки. Чистовое точение и снятие фасокдля исключения острых кромок.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Шлифование посадочных поверхностей Динамическая балансировка. Балансировка выполняется на специальных станках с корректировкой массы по отверстиям или выемкам, чтобы исключить вибрации при вращении. Контроль геометрии и чистоты поверхности. При необходимости антикоррозионное покрытие или окраска.

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория неразрушающего контроля
Лаборатория разрушающего контроля

Изготовление других видов шкивов:

Предлагаем услуги по изготовлению других видов шкивов:

Зубчатые шкивы Плоскоременные шкивы Круглокоременные шкивы Многоручьевые шкивы Тормозные шкивы

Купить клиновидный шкив

Заказать изготовление клиновидных шкивов по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Клиновидные шкивы — это детали механических передач, предназначенные для передачи вращательного момента между валами с помощью клиновых ремней. Основная особенность таких шкивов заключается в профилированных канавках под ремень, которые обеспечивают за счёт клинового эффекта повышенное сцепление и отсутствие проскальзывания при работе.

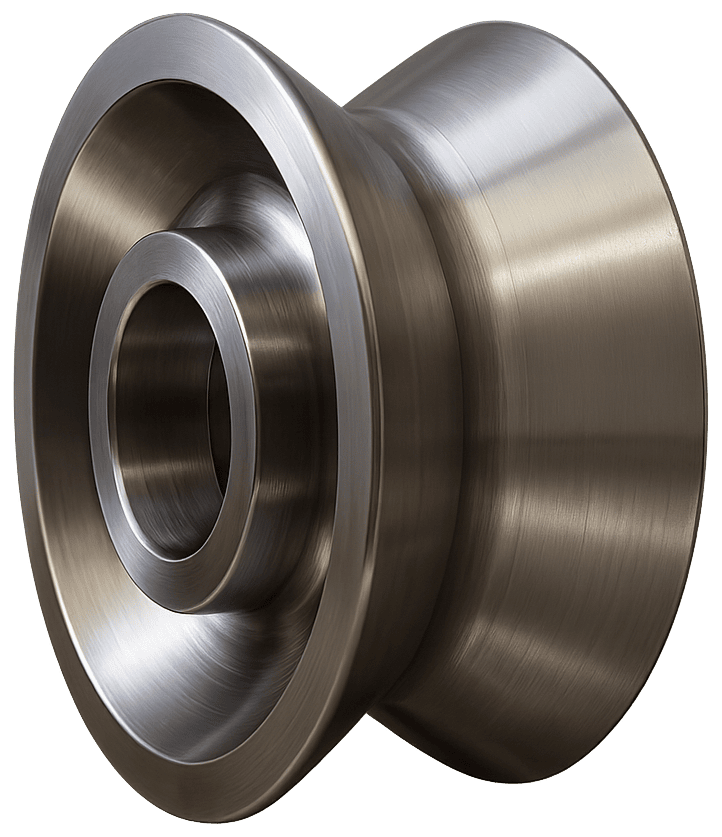

Рис.1. Клиновидный шкив

Заготовки

В зависимости от типа шкива и условий эксплуатации используют литые, кованые или сварные заготовки из стали, чугуна, алюминиевых или стальных сплавов.

Для серийного производства чаще используют чугун СЧ20–СЧ25 по ГОСТ 1412–85, реже — углеродистые или легированные стали (например, 45, 40Х по ГОСТ 1050–2013 и ГОСТ 4543–2016) при повышенных нагрузках. В малонагруженных и скоростных механизмах применяются облегчённые алюминиевые сплавы типа АЛ9 или АК6 по ГОСТ 4784–97. Заготовка может изготавливаться литьём, ковкой или токарной обработкой из проката.

Характеристики при проектировании

При проектировании учитывают диаметр шкива, число ручьёв, угол клина, массу и балансировку. Важна точность соосности и глубина канавок, обеспечивающая равномерное натяжение ремня. Угол профиля канавки обычно составляет 34–38°, что обеспечивает оптимальное сцепление при допустимой нагрузке на вал. Также обращают внимание на тепловое расширение, износостойкость рабочих поверхностей и возможность последующего динамического балансирования.

Преимущества и недостатки

К основным преимуществам клиновидных шкивов относятся высокая передаваемая мощность при компактных размерах, плавный ход передачи, бесшумность и возможность компенсации небольших несоосностей валов. Кроме того, ременная передача с клиновидными шкивами предохраняет двигатель и оборудование от ударных нагрузок и заклинивания.

Недостатки — постепенное растяжение ремней, необходимость периодической регулировки натяжения и ограничение по скоростям вращения из-за центробежных сил.

Применение:

В машиностроении — в приводах станков, компрессоров, вентиляторов, насосов и конвейеров.

В сельском хозяйстве — в комбайнах, жатках, зерносушилках и приводах навесного оборудования тракторов.

В энергетике — в вентиляционных и насосных установках систем охлаждения и кондиционирования.

В транспортной технике — в ременных приводах автомобилей, мотоциклов, компрессорных и генераторных установках.

На промышленных предприятиях — в агрегатах, где требуется передача вращения между валами, работающими при умеренных нагрузках и температурах до +120 °C.
