Справочная информация

Шевронное колесо — это разновидность зубчатого колеса, у которого зубья расположены под углом к оси вращения и образуют характерный V-образный рисунок. Такая конструкция позволяет передавать высокий крутящий момент при плавном ходе и минимальной вибрации, что делает шевронные передачи оптимальными для тяжёлых и ответственных механизмов.

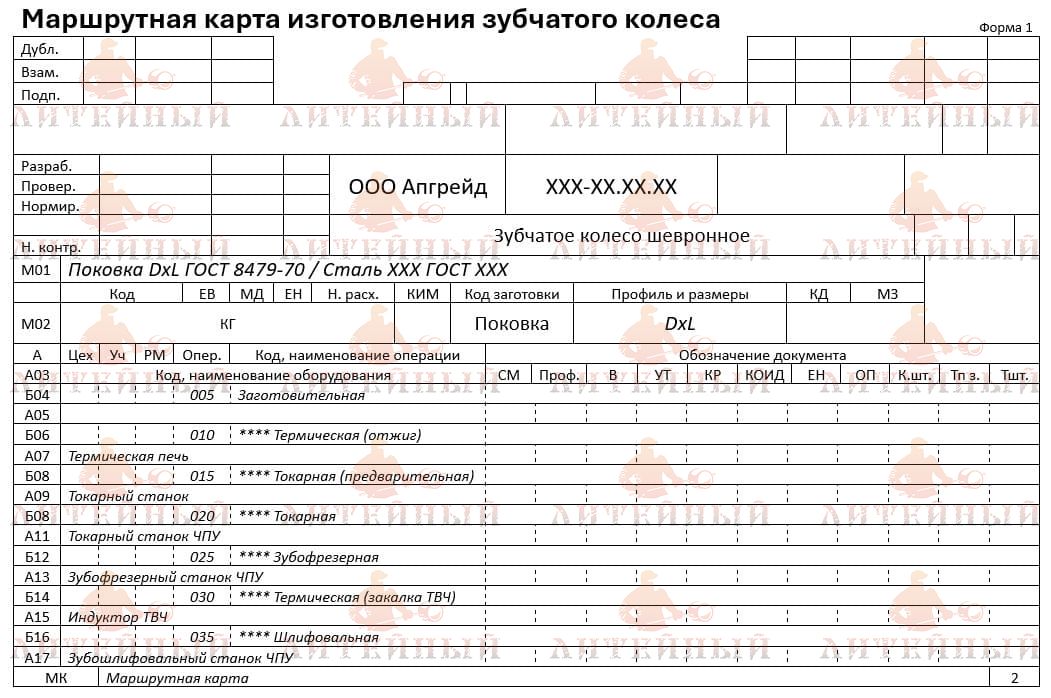

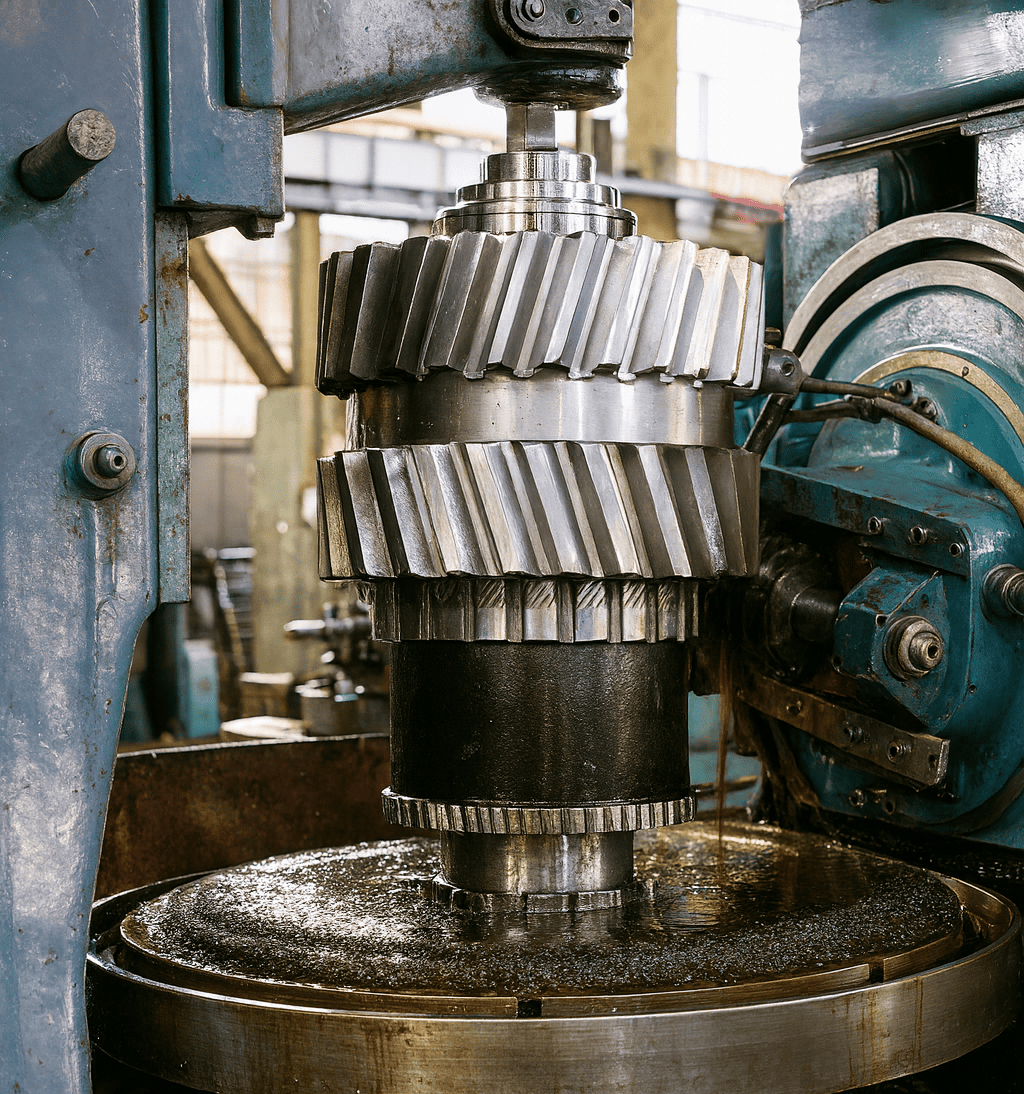

Шевронное колесо — сложная деталь зубчатой передачи, отличающаяся двойным наклоном зубьев и высокой точностью сопряжения. Его изготовление требует не только качественной заготовки, но и строго выдержанной последовательности механической обработки.

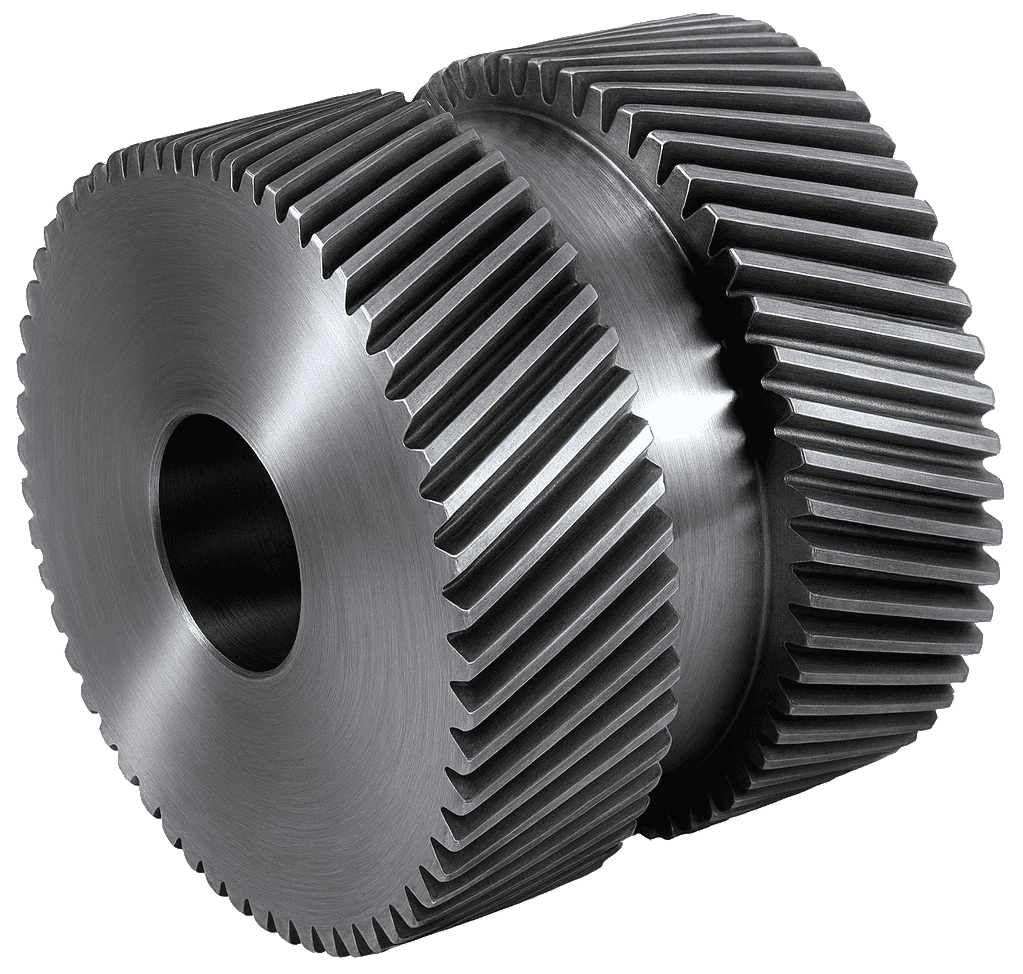

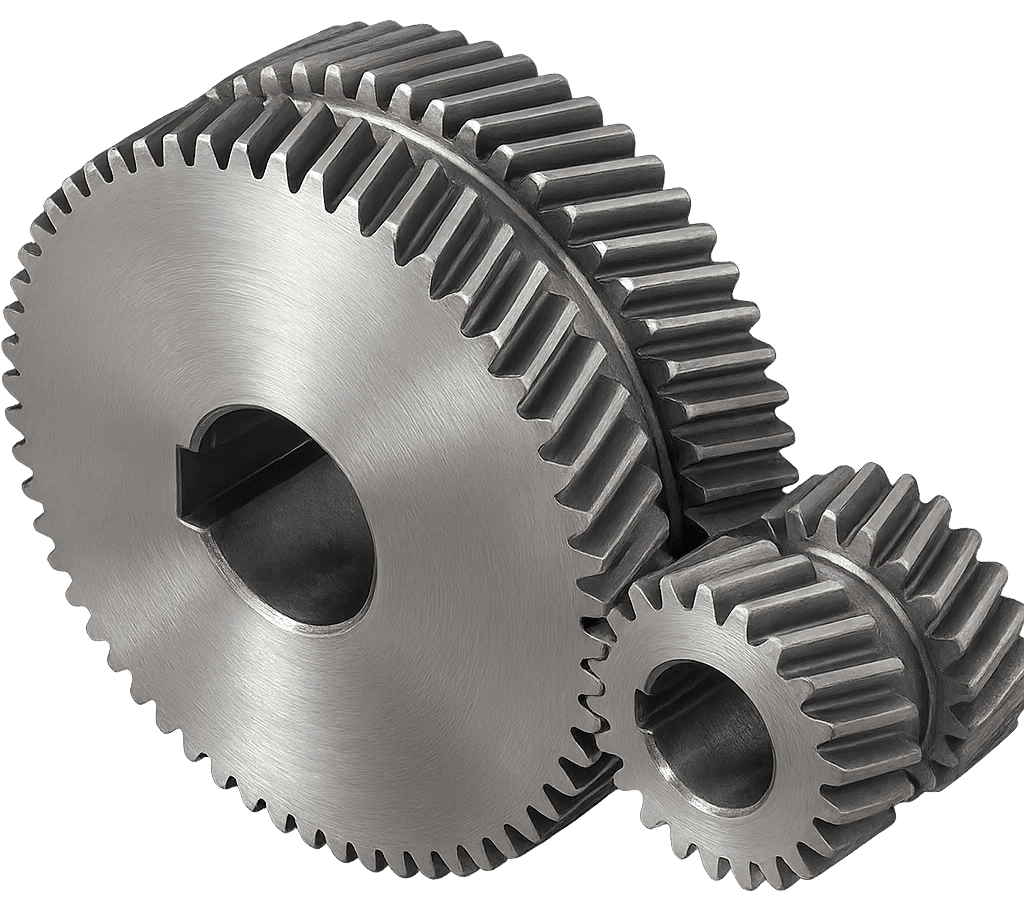

Рис.1. Цилиндрическое шевронное колесо

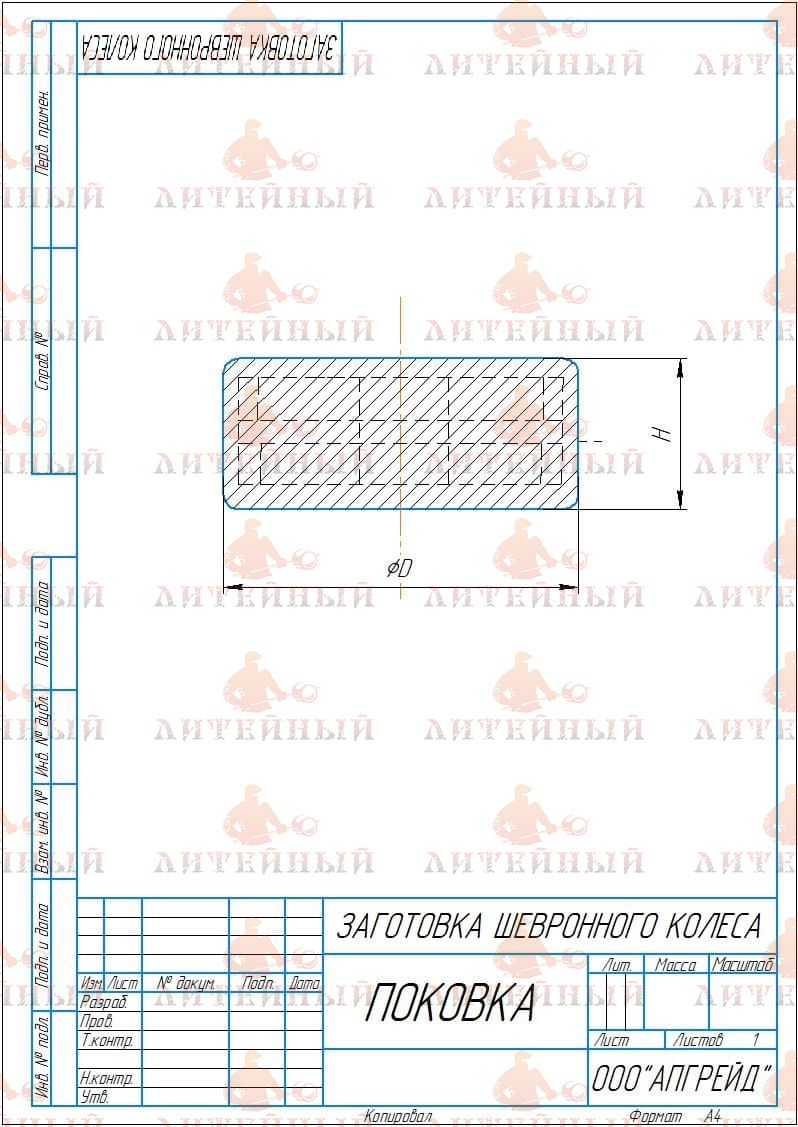

Заготовки для изготовления

В качестве заготовок применяются поковки или отливки из конструкционных и легированных сталей, в зависимости от размеров и требований к прочности. Для крупных шевронных колес используют поковки свободной ковки по ГОСТ 8479-70 или отливки по ГОСТ 977-88. Заготовка проходит предварительную механическую обработку — черновое точение, фрезерование баз и центровку.

Материалы изготовления

– 40Х, 45, 20ХН, 40ХНМА — для общепромышленных передач;

– 18ХГТ, 12ХН3А, 25ХГТ — для повышенных нагрузок и термообработки;

– 20ХН2МА, 35ХМ, 40ХФА — для редукторов тяжёлых машин;

– нержавеющие и жаропрочные сплавы (12Х18Н10Т, 15Х11МФ, ЭИ415) — для химического и энергетического оборудования.

Термообработка обычно включает улучшение (закалку и отпуск) с последующим цементированием или азотированием зубьев, чтобы достичь твёрдости 45–60 HRC при вязкой сердцевине.

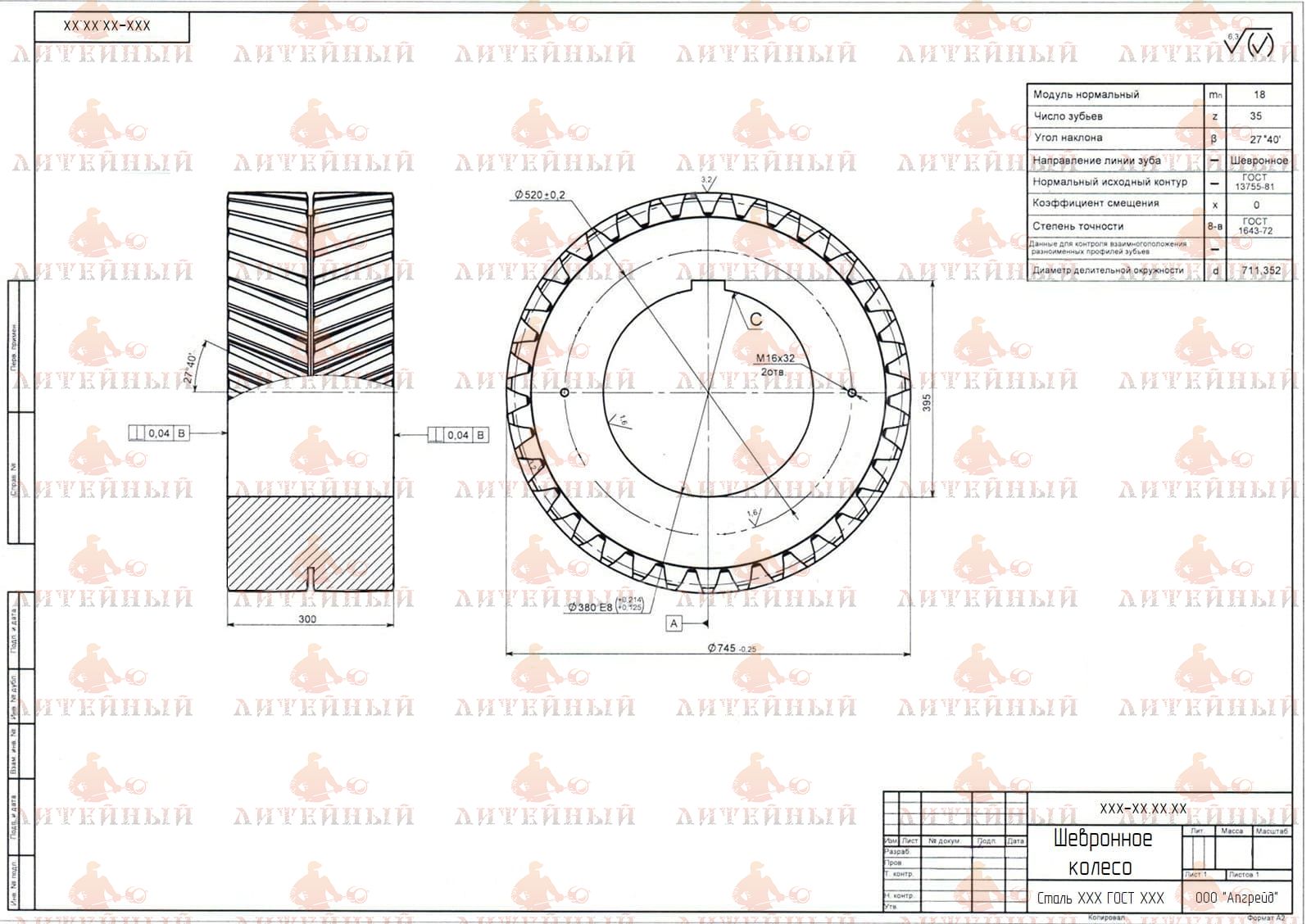

Характеристики при проектировании шевронного колеса

– угол наклона зубьев (обычно 25–35°), который влияет на плавность хода и осевое усилие;

– модуль зацепления и число зубьев, определяющие передаточное отношение;

– ширину венца — для равномерного распределения нагрузки;

– направление V-образных зубьев (правое/левое сопряжение);

– допуски и шероховатость рабочих поверхностей по ГОСТ 1643-81;

– термостабильность и соосность половин колеса при спаренном исполнении.

Особое внимание уделяется балансировке и устранению остаточных осевых усилий — именно ради этого шевронная форма применяется вместо одиночного косозубого венца.

Характеристики при выборе шевронного колеса

– передаваемая мощность и частота вращения;

– тип смазки (жидкая, густая, картерная);

– температура эксплуатации и агрессивность среды;

– требуемый срок службы и ремонтопригодность.

Для ответственных механизмов предпочтительны колёса из улучшенных легированных сталей с термообработкой, обеспечивающей высокую износостойкость и контактную прочность.

Преимущества:

– плавность и бесшумность работы за счёт постоянного зацепления;

– отсутствие осевых нагрузок, характерных для шевронных передач;

– высокая несущая способность и долговечность;

– возможность передачи больших крутящих моментов при компактных размерах.

Недостатки:

– сложность изготовления и высокая стоимость;

– необходимость точного совмещения половин колеса;

– повышенные требования к станкам и инструменту;

– трудности при ремонте и восстановлении.

Применение по отраслям

– Машиностроение: редукторы металлорежущих станков, крановые механизмы, тяжёлые приводы. Работают при постоянных нагрузках, средней скорости и температуре до +80 °C.

– Энергетика: редукторы турбин, насосов и компрессоров. Условия — высокие обороты, стабильная температура, маслоохлаждение.

– Нефтегазовая и химическая промышленность: приводы насосов и мешалок, работающих в агрессивных средах и при температуре до +150 °C. Применяются нержавеющие и жаростойкие стали.

– Горнодобывающая отрасль: редукторы подъёмных машин, конвейеров и дробилок. Основные требования — ударная вязкость, устойчивость к пыли и влаге.

– Транспортное машиностроение: приводы тяговых агрегатов и коробки передач тяжёлых автомобилей и локомотивов. Условия — переменные нагрузки и вибрации, высокая надёжность.

Шевронные колёса остаются ключевым элементом там, где важны плавность, долговечность и точность передачи усилий, несмотря на сложность их обработки.
