Изготовление полых устьевых штоков на заказ по чертежам Клиента

Справочная информация

Полый устьевой шток — это разновидность устьевых штоков, применяемая в штанговых насосных установках для передачи возвратно-поступательного движения от станка-качалки к колонне насосных штанг при одновременном обеспечении циркуляции жидкости или газа через внутренний канал штока. В отличие от сплошных аналогов, полые штоки имеют осевое отверстие, что позволяет использовать их для разгрузки устья, газоотделения или подачи технологических сред в межтрубное пространство.

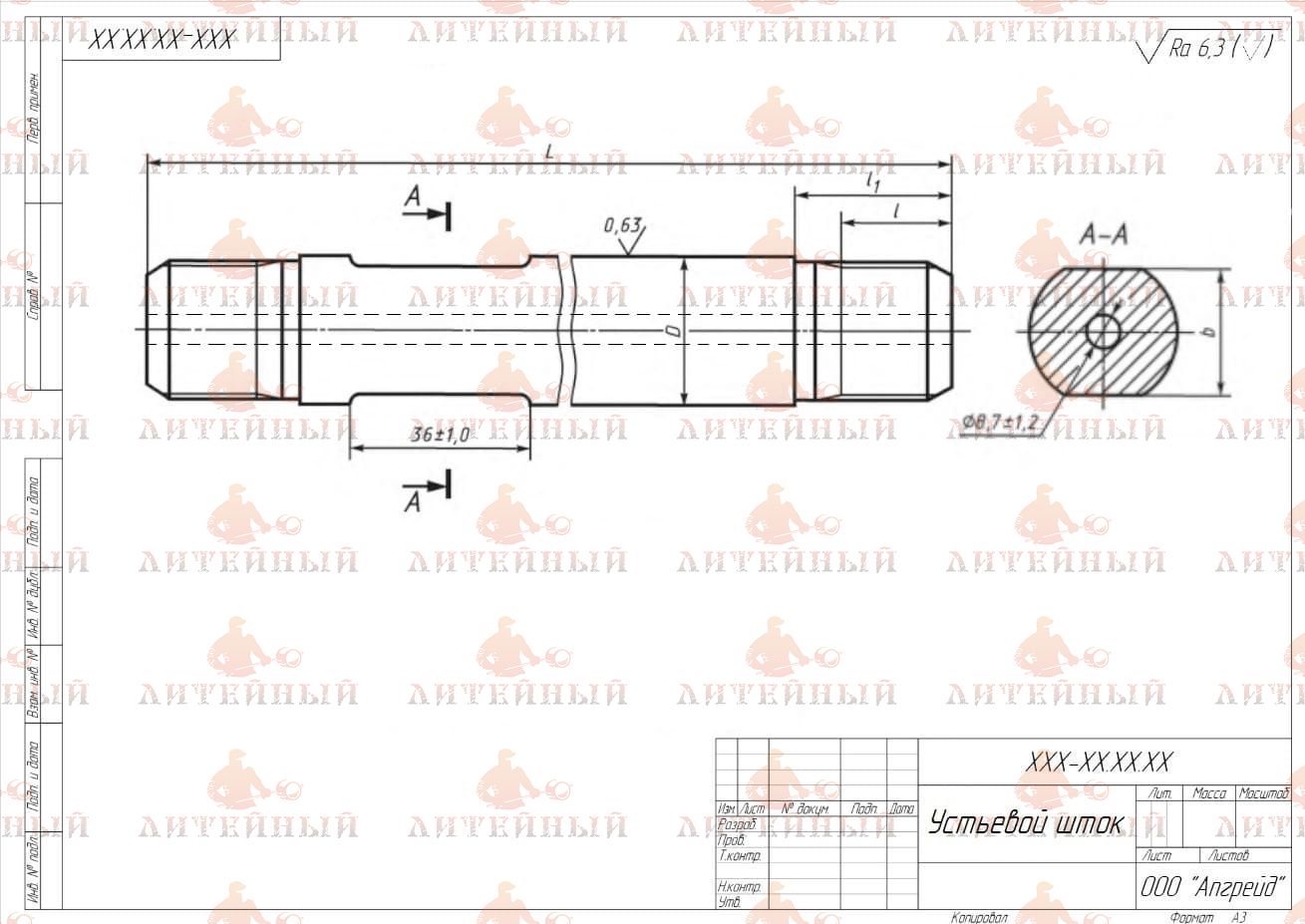

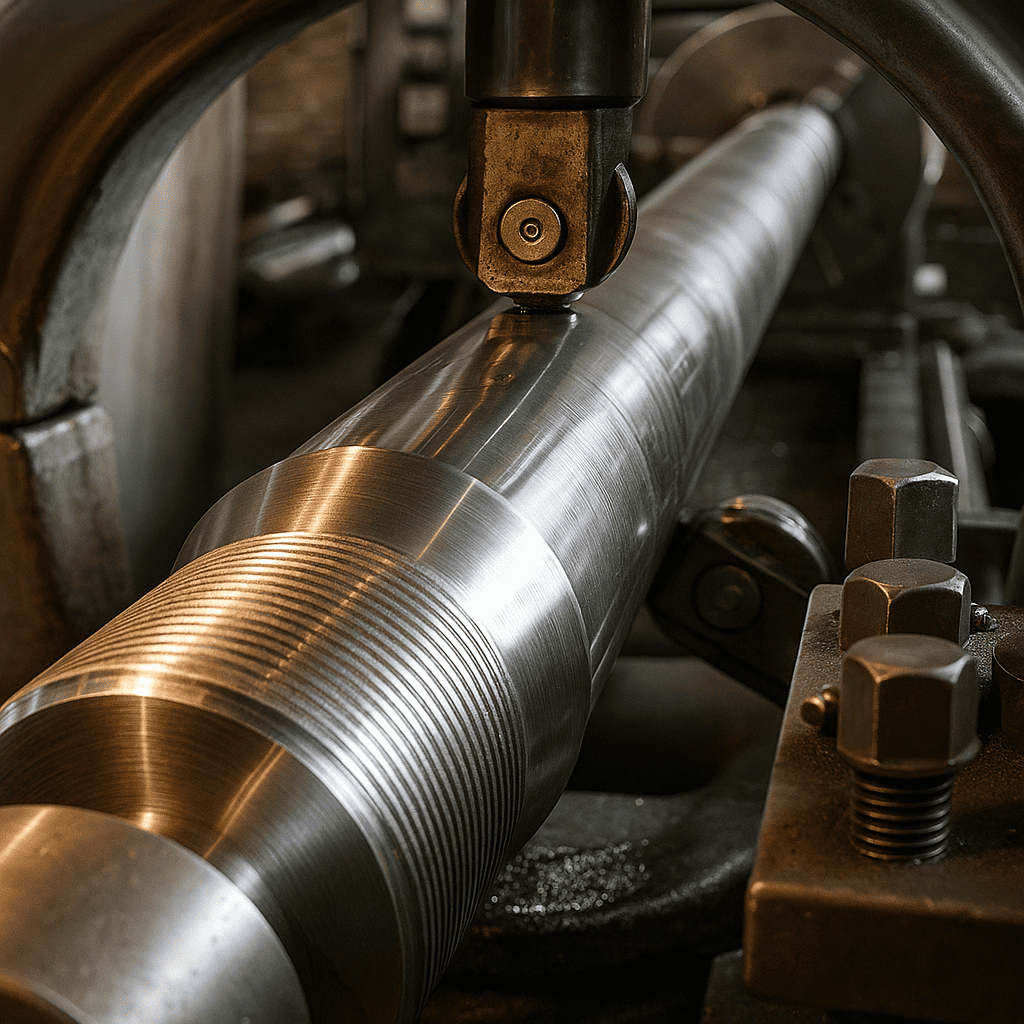

Рис.1. Полый устьевой шток

Заготовки для изготовления

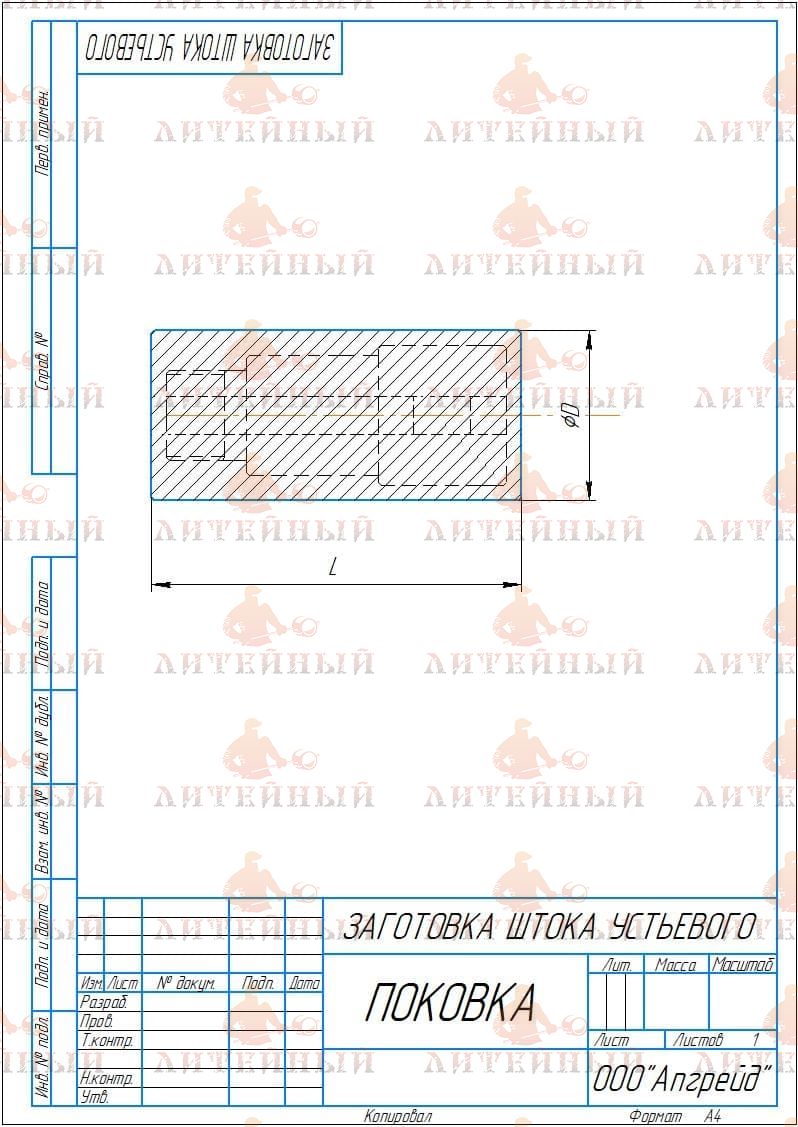

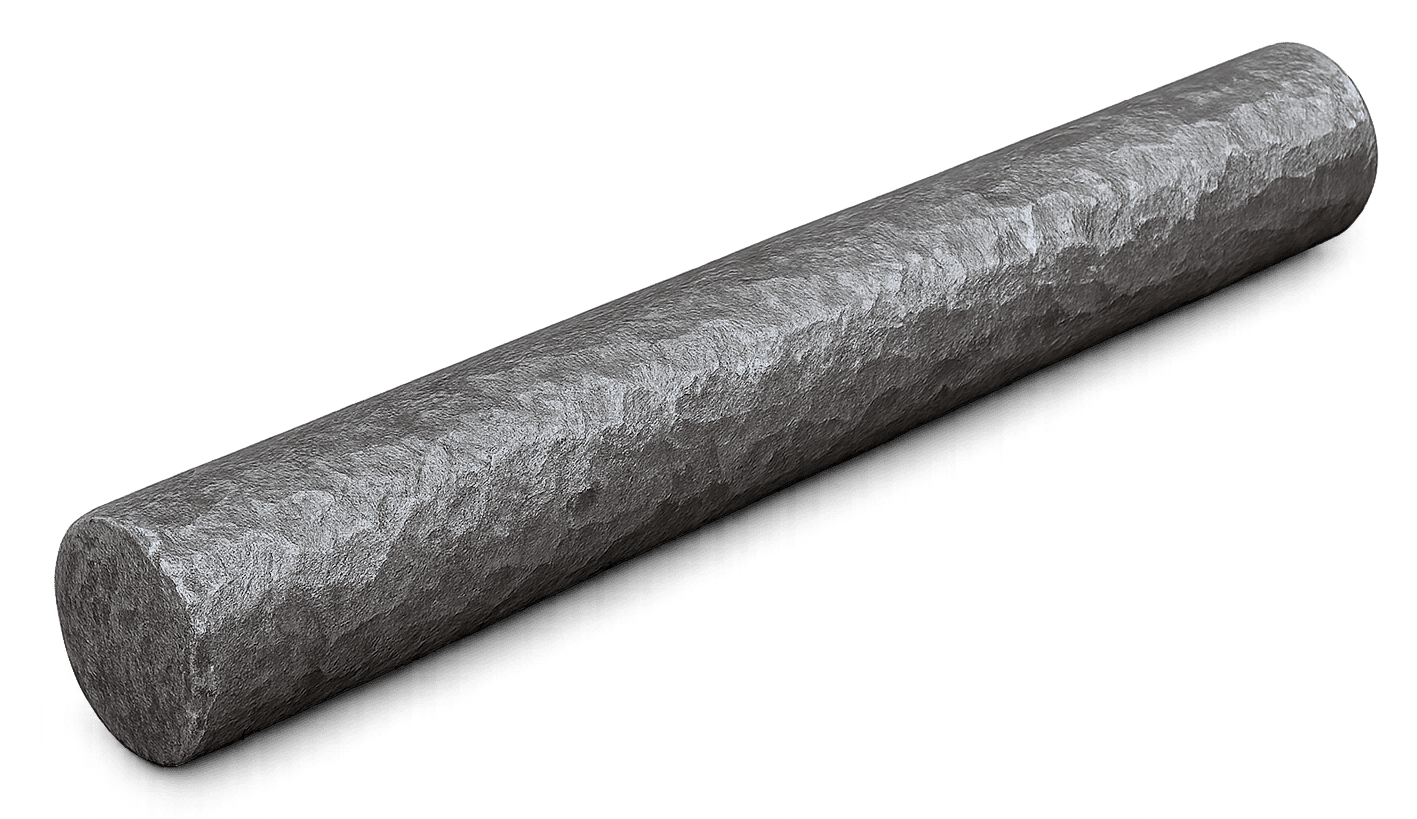

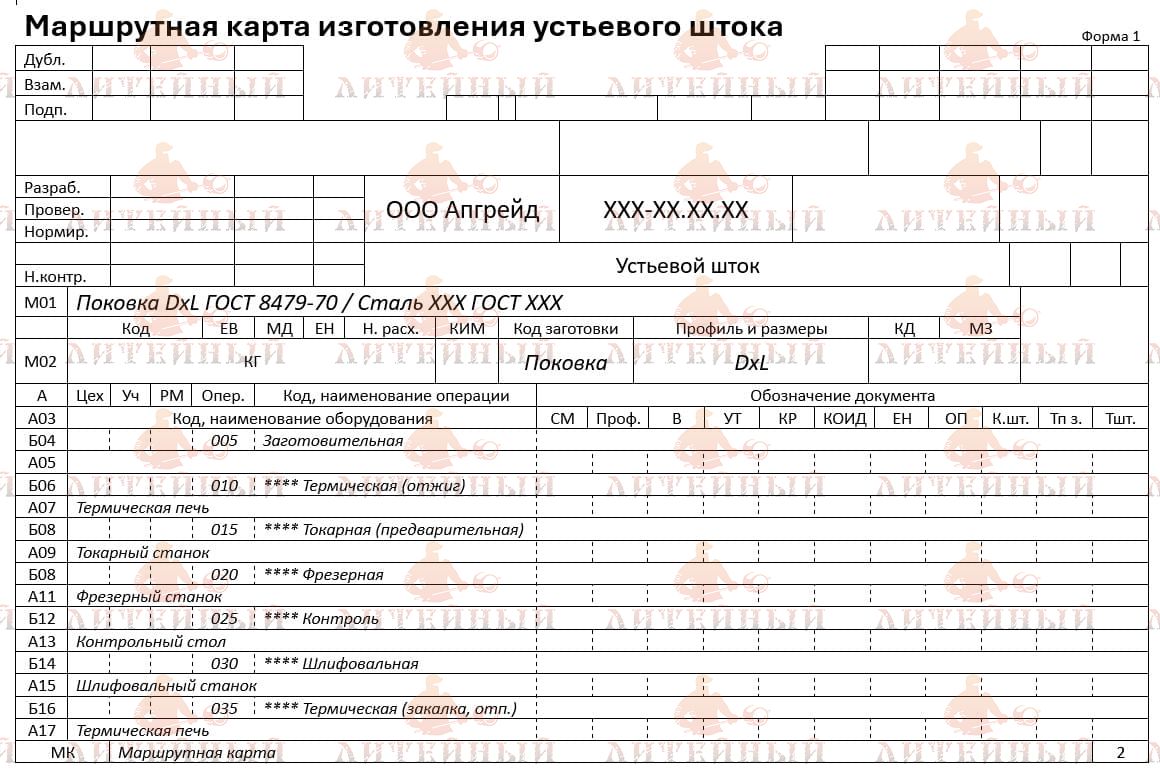

В качестве заготовок применяются толстостенные трубы или поковки, в которых выполняется глубокое осевое сверление с последующей механической обработкой. Заготовки перед запуском в производство материал проходит ультразвуковой и магнитопорошковый контроль для выявления внутренних дефектов и расслоений.

Материал изготовления

Полые устьевые штоки производят из легированных и коррозионно-стойких сталей, обладающих высокой прочностью и вязкостью при циклических нагрузках: 40Х, 38ХН3МА, 30ХГСА, 12Х18Н10Т, 07Х16Н4Д4Б.

Характеристики при проектировании

• несущая способность при растяжении и изгибе с учётом уменьшенного сечения;
• прочность и герметичность резьбовых и сальниковых соединений;
• концентричность внутреннего и наружного диаметров (допуск не более 0,05 мм);
• равномерность толщины стенки по длине изделия;
• устойчивость к усталостным разрушениям и кавитационному воздействию при перекачивании жидкостей;
• допустимое давление во внутренней полости (обычно до 10–15 МПа).

Преимущества

• возможность организации циркуляции через шток (например, для газоотделения или промывки);
• снижение динамической нагрузки на устьевой сальник;
• уменьшение давления на манжеты и повышение срока службы уплотнительного узла;
• улучшение условий работы при добыче высоковязких или газированных флюидов.

Недостатки

• более высокая сложность изготовления и обработки (необходим строгий контроль соосности);
• повышенные требования к качеству внутренней поверхности и равномерности стенки;
• меньшая прочность на разрыв по сравнению со сплошными штоками при равных наружных диаметрах;
• необходимость дополнительной защиты внутренней полости от коррозии и эрозии.

Применение

Полые устьевые штоки применяются в составе станков-качалок и насосных установок, работающих на скважинах с высоким газовым фактором, повышенной вязкостью нефти или значительным содержанием механических примесей. Они используются в схемах, где требуется отвод газа из колонны штанг, подача ингибиторов коррозии, реагентов или промывочных жидкостей через внутренний канал. Особенно эффективны при эксплуатации глубинных насосов на осложнённых и нагнетательных скважинах в условиях агрессивных сред и низких температур.

Благодаря сочетанию механической прочности, герметичности и функциональности, полые устьевые штоки позволяют повысить стабильность добычи, снизить аварийность оборудования и увеличить межремонтные интервалы работы насосных систем.
