Ступенчатая втулка — это цилиндрическая деталь, имеющая одну или несколько разностенных ступеней по наружному или внутреннему диаметру. Такая геометрия позволяет совмещать в одной детали несколько посадочных зон, упоров, буртов или резьбовых участков, обеспечивая надежную центровку, фиксацию и распределение нагрузки в узлах машин. Ступенчатые втулки применяются в различных механизмах — от редукторов и насосов до опорных подшипников и корпусов агрегатов.

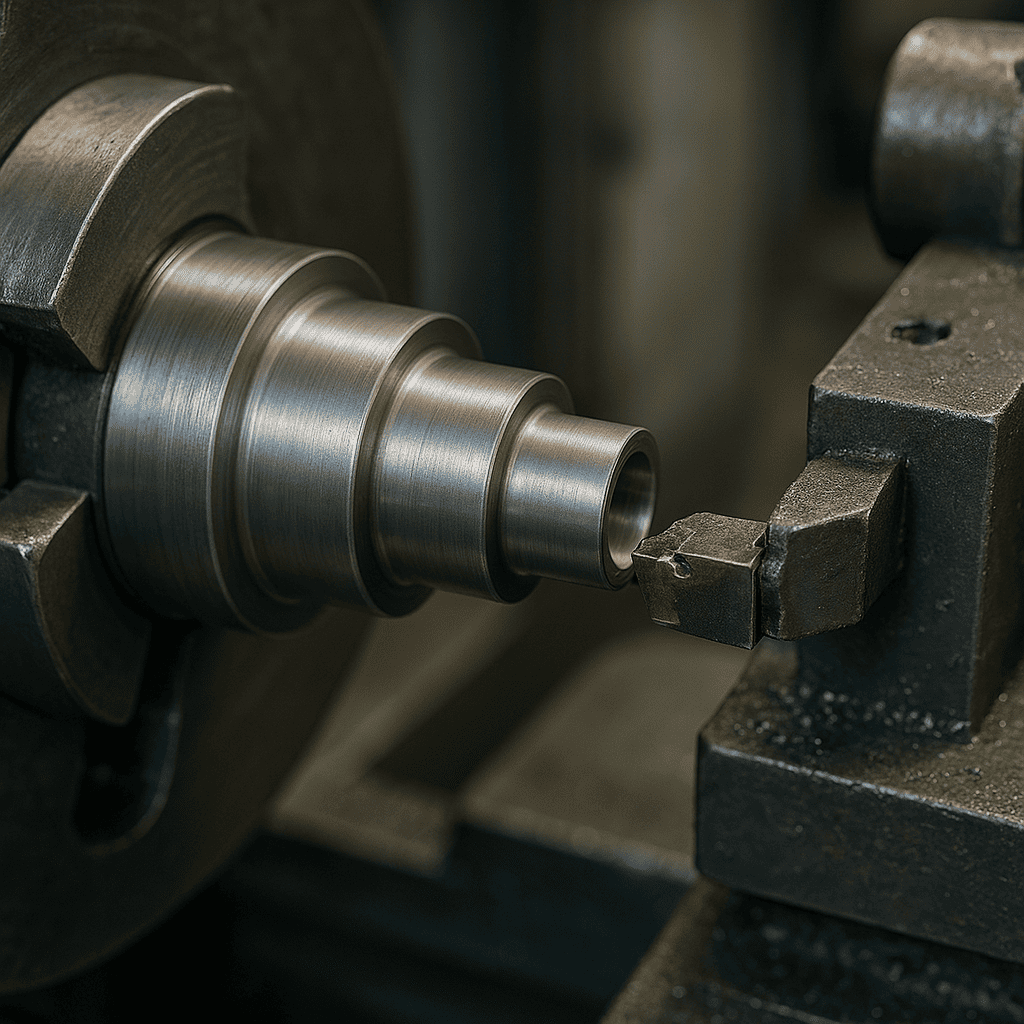

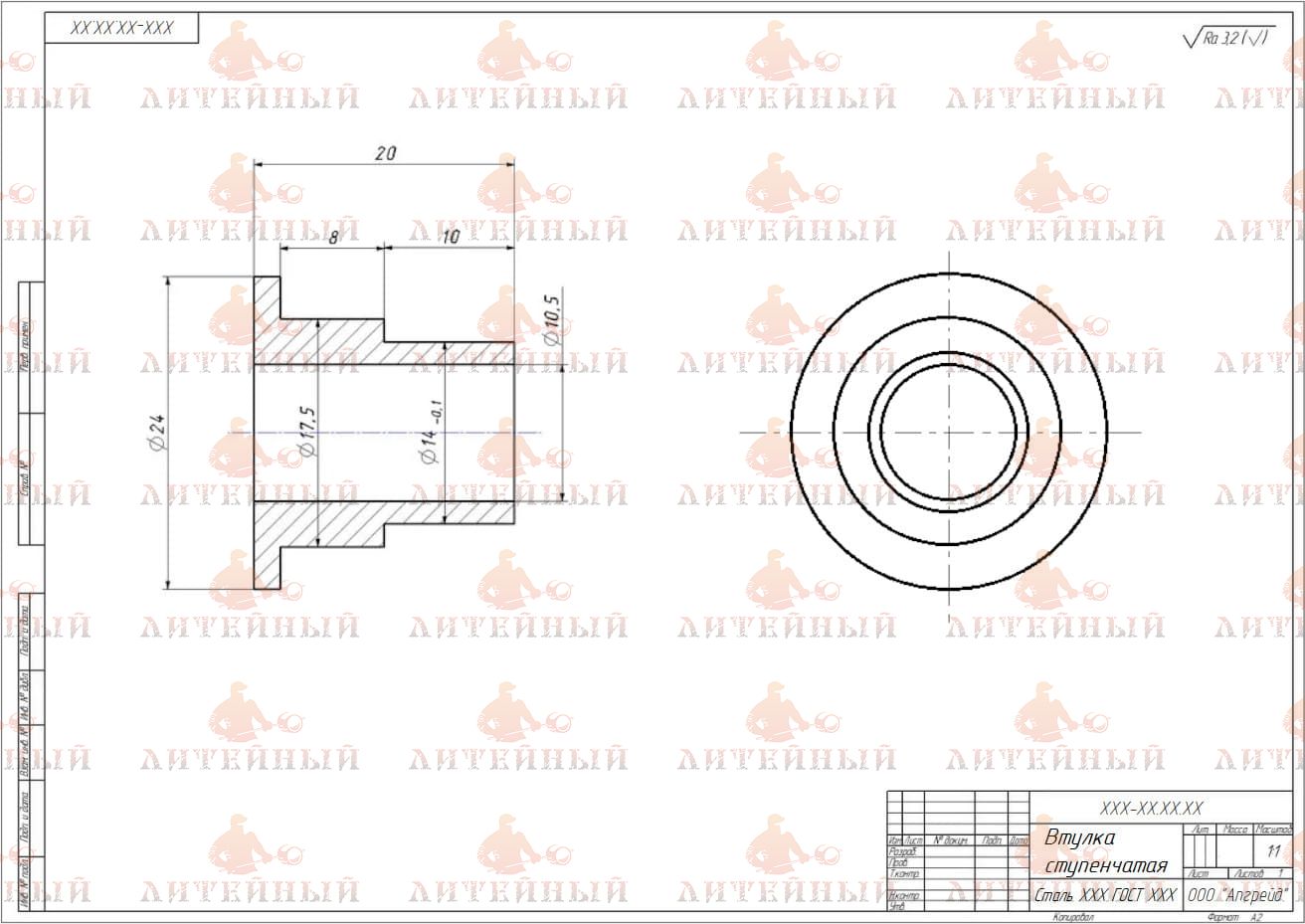

Рис.1. Ступенчатая втулка

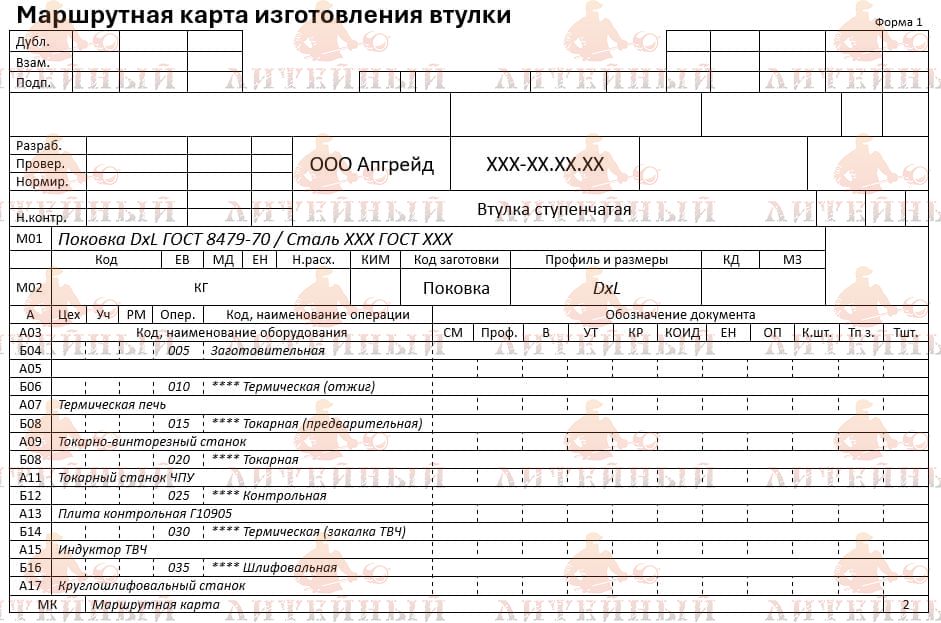

Заготовки для изготовления

Выбор заготовки зависит от размеров втулки, требуемой прочности и точности обработки:

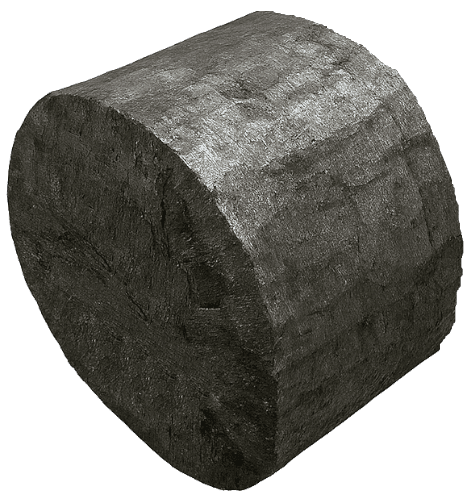

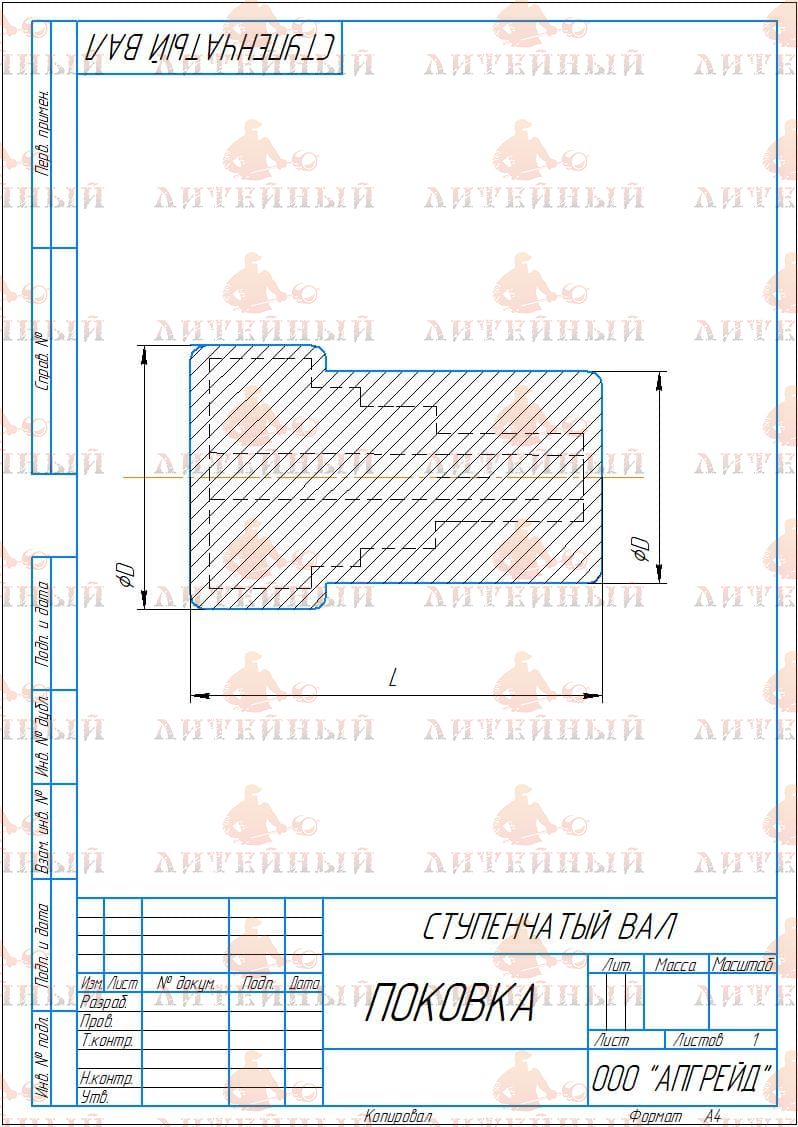

• Поковки — применяются для втулок, работающих под нагрузкой или при ударных воздействиях; обладают высокой плотностью металла и хорошей структурой.
• Прокат (трубный или круглый) — используется для стандартных втулок с равномерной толщиной стенки и минимальными припусками.
• Штамповки — рациональны при серийном производстве, обеспечивают стабильную геометрию и экономию металла.
• Отливки — применяются при сложной конфигурации втулок с буртами, фланцами, отверстиями под крепёж.
• Порошковые заготовки — для малогабаритных втулок с антифрикционными свойствами.

Материалы изготовления

Материал ступенчатой втулки подбирается с учётом нагрузки, среды и требований к износостойкости:

• Конструкционные стали: 20, 35, 45, 40Х, 30ХГСА — для втулок общего назначения.
• Нержавеющие и коррозионно-стойкие: 12Х18Н10Т, 20Х13 — для эксплуатации во влажной или агрессивной среде.
• Жаропрочные и жаростойкие сплавы: ЭИ435, 15Х5М, 12Х18Н12Т — при повышенных температурах.
• Цветные сплавы: латунь Л63, бронза БрАЖ9-4, БрОЦС5-5-5 — для антифрикционных или декоративных применений.

Характеристики при проектировании

При проектировании ступенчатой втулки учитываются:

• Количество и высота ступеней — определяется конструкцией сопрягаемых деталей и требуемыми посадками.
• Посадочные диаметры — задаются по системе допусков (например, H7/h6) для обеспечения плотной или скользящей посадки.
• Длина каждой ступени — выбирается из условий прочности и устойчивости.
• Форма переходов между ступенями — должна обеспечивать плавный переход напряжений (радиус скругления, фаска).
• Термообработка — выполняется для повышения прочности, снятия внутренних напряжений и улучшения стабильности размеров.

Характеристики при выборе

• Тип соединения — под подшипник, вал, шпонку или резьбовое соединение.
• Рабочая температура и среда — сухое трение, смазка, контакт с химически активными веществами.
• Точность и соосность ступеней — критична для узлов вращения.
• Наличие буртов и упорных площадок — если втулка служит ограничителем или фиксатором положения.
• Метод монтажа — запрессовка, посадка с натягом, фиксация болтами или штифтами.

Назначение и применение

Ступенчатые втулки применяются в узлах, где требуется сочетание нескольких функций в одной детали:

• Машиностроение — в опорах валов, шестернях, подшипниковых узлах, редукторах.
• Гидравлика и пневматика — в распределителях, втулках клапанов, цилиндрах.
• Авиация и транспорт — как направляющие или дистанционные элементы.
• Энергетика и нефтегазовая отрасль — в насосных агрегатах, муфтах, компрессорах.
• Металлургия — в корпусах вращающихся механизмов, где требуются комбинированные посадки.
