Изготовление резьбовых патрубков для трубопровода на заказ

Справочная информация

Резьбовые патрубки для трубопроводов — это элементы трубопроводной арматуры, которые служат для соединения труб с помощью резьбовых соединений. Они обеспечивают герметичность и прочность трубопроводной системы, а также позволяют осуществлять легкий монтаж и демонтаж трубопроводных участков без применения сварки. Такие патрубки находят широкое применение в различных областях, включая водоснабжение, газоснабжение, отопление и промышленные трубопроводы.

Рис.1. Резьбовой патрубок

Особенности резьбовых патрубков

Резьбовые патрубки представляют собой трубные соединители с резьбой на концах, которые позволяют соединить две трубы с аналогичной или различной резьбой. В зависимости от применения, резьба может быть внешней или внутренней. Резьбовые патрубки обычно используются в трубопроводных системах, где требуется возможность быстрого монтажа и демонтажа, а также где давление и температура работы не превышают определенные пределы.

Особенность этих патрубков заключается в том, что они не требуют сложных инструментов для монтажа, таких как сварочные аппараты. Процесс установки сводится к закручиванию патрубка в резьбовое соединение, что значительно ускоряет установку и снижает стоимость монтажа.

Материал изготовления

Заготовки для резьбовых патрубков подбираются в соответствии с требованиями к прочности, коррозионной стойкости и рабочим условиям (например, для систем, работающих при высоких температурах или давлениях, выбираются материалы с повышенной прочностью, такие как нержавеющая сталь или легированные сплавы).

• Углеродистая сталь: Это наиболее доступный и широко используемый материал для резьбовых патрубков. Углеродистая сталь имеет хорошие механические свойства, но ограничена в плане устойчивости к коррозии, что делает её подходящей для трубопроводов, работающих в умеренных условиях.
• Нержавеющая сталь: Для эксплуатации в агрессивных средах, а также при повышенных температурах и давлениях, часто используются патрубки из нержавеющей стали. Эти патрубки обладают высокой коррозионной стойкостью, что делает их идеальными для химической и пищевой промышленности.
• Легированные стали: Эти стали содержат добавки, такие как хром, молибден и никель, что придает им высокую прочность и устойчивость к воздействию химически активных веществ. Они применяются в трубопроводах, где требуется повышенная устойчивость к внешним воздействиям, например, в нефтехимической отрасли.
• Медные и латунные сплавы: Для трубопроводов, которые требуют высокой устойчивости к коррозии, в том числе в морской воде или других агрессивных средах, могут использоваться патрубки из меди или латуни. Эти материалы также хорошо подходят для трубопроводов, где важен внешний вид и долговечность.

Заготовки для изготовления

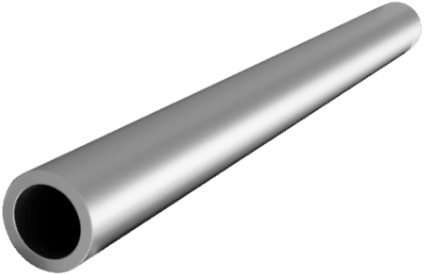

Процесс изготовления резьбовых патрубков начинается с подбора подходящих заготовок. Обычно в качестве исходного материала используются трубные отрезки, которые соответствуют нужному диаметру и толщине стенки патрубка.

Основные характеристики

• Диаметр: Резьбовые патрубки могут быть изготовлены для соединения труб с различными диаметрами. Они могут иметь наружную или внутреннюю резьбу, что позволяет соединять трубы с одинаковыми или различными диаметрами.
• Тип резьбы: Резьба на патрубках может быть как цилиндрической, так и конической. Разные типы резьбы обеспечивают разную степень герметичности и прочности соединения, например, резьбы BSPT и BSPP.
• Давление: Резьбовые патрубки могут быть рассчитаны на разные уровни давления. Для высоконагруженных систем используются патрубки с усиленной резьбой и дополнительной термообработкой.
• Температурный диапазон: Патрубки могут быть использованы в широком температурном диапазоне, от низких температур до высоких (до 800°C), в зависимости от материала изготовления и условий эксплуатации.

Преимущества:

• Простота монтажа: Резьбовые патрубки легко устанавливаются и могут быть использованы в любой момент, что существенно снижает затраты на монтаж трубопроводных систем.
• Демонтируемость: Такие соединения позволяют без труда разбирать трубопроводные системы для обслуживания, ремонта или модернизации.
• Доступность и экономичность: Резьбовые патрубки доступны по цене, а процесс их изготовления не требует дорогого оборудования и высококвалифицированных специалистов.

Недостатки:

• Ограничения по давлению: Резьбовые соединения не могут выдерживать такие же высокие давления, как сварные или фланцевые соединения, что ограничивает их использование в высоконагруженных трубопроводах.
• Износ резьбы: Резьба может со временем изнашиваться, особенно при многократных разборках и сборках трубопроводной системы, что может привести к утечкам.
• Необходимость точности: Для обеспечения герметичности и прочности соединений требуется высокая точность при нарезке резьбы, что может повысить стоимость производства.

Применение

• Резьбовые патрубки широко применяются в различных областях, включая:
• Водоснабжение: Используются в трубопроводах для транспортировки воды, особенно в небольших системах, где не требуется высокое давление.
• Газоснабжение: Резьбовые патрубки применяются в системах газоснабжения для соединения труб с малым и средним давлением.
• Отопление: Патрубки из углеродистой или нержавеющей стали могут быть использованы в системах отопления для соединения труб.
• Пищевая и химическая промышленность: В этих отраслях широко применяются нержавеющие резьбовые патрубки, устойчивые к коррозии и химическим воздействиям.

Условия эксплуатации

Резьбовые патрубки должны использоваться в условиях, где рабочие параметры (давление, температура) не превышают предельных значений для данного типа соединений. Они наиболее подходят для использования в системах с невысокими давлениями и температурами, таких как водоснабжение, отопление или низкое давление в газопроводах. В агрессивных средах и при высоких нагрузках предпочтительнее использовать другие типы соединений, такие как сварные или фланцевые.
