ОКАЗЫВАЕМ УСЛУГИ:

Изготовление втулочных неразъёмных муфт на заказ по чертежам Клиента

ООО Апгрейд оказывает услуги по изготовлению втулочных неразъёмных муфт любой сложности на заказ по чертежам с учетом всех требований Клиента:

Изготовление втулочных муфт с нуля (включая разработку чертежей и проектирование 3D-модели детали с учетом требуемых параметров).
Изготовление втулочных муфт по образцу при отсутствии чертежей (востребовано при импортозамещении и изготовлении деталей для спецтехники).

Предлагаем услуги по штучному и серийному производству, обеспечивая достижение высокого качества, требуемых физико-механических характеристик, соответствие готовой продукции НТД и соблюдение сроков выполнения заказов.

Сырье для изготовления втулочных муфт

Изготавливаем втулочные муфты из конструкционных, инструментальных, нержавеющих, жаропрочных, жаростойких и др. специальных сталей и сплавов.

В качестве заготовок для будущих деталей берем поковки, отливки собственного производства или металлопрокат из складского наличия. Каждая заготовка проходит тщательный контроль качества, с целью обеспечения долговечности и точности конечного изделия.

Процесс изготовления втулочных неразъёмных муфт на нашем производстве: Отправить запрос

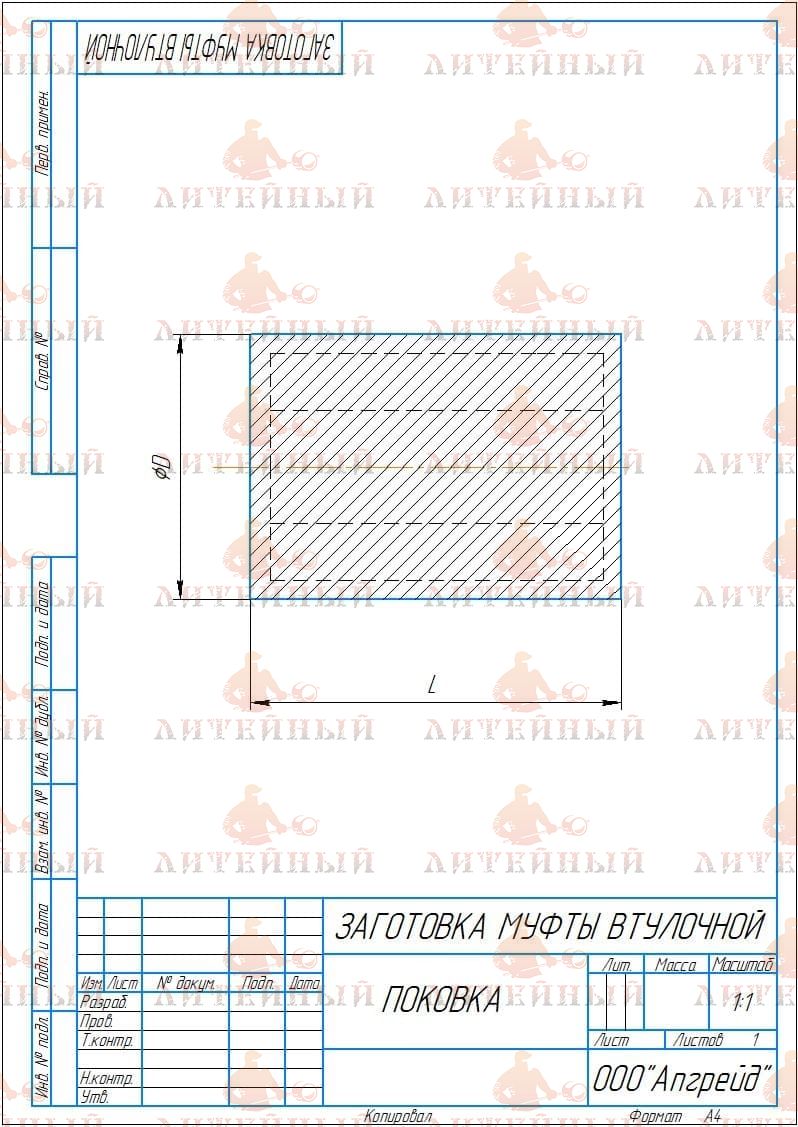

ЗАГОТОВКА	ЧЕРТЕЖ ПОКОВКИ	заготовительные операции
		Анализ заказа и выбор подходящего способа производства заготовок. Проектирование чертежей детали с учетом требуемых параметров. Изготовление заготовки на собственном производстве. Резка заготовки (круглого проката, трубы или поковки) на отрезном станке или ленточной пиле по заданной длине Центровка и разметка торцов для правильного базирования

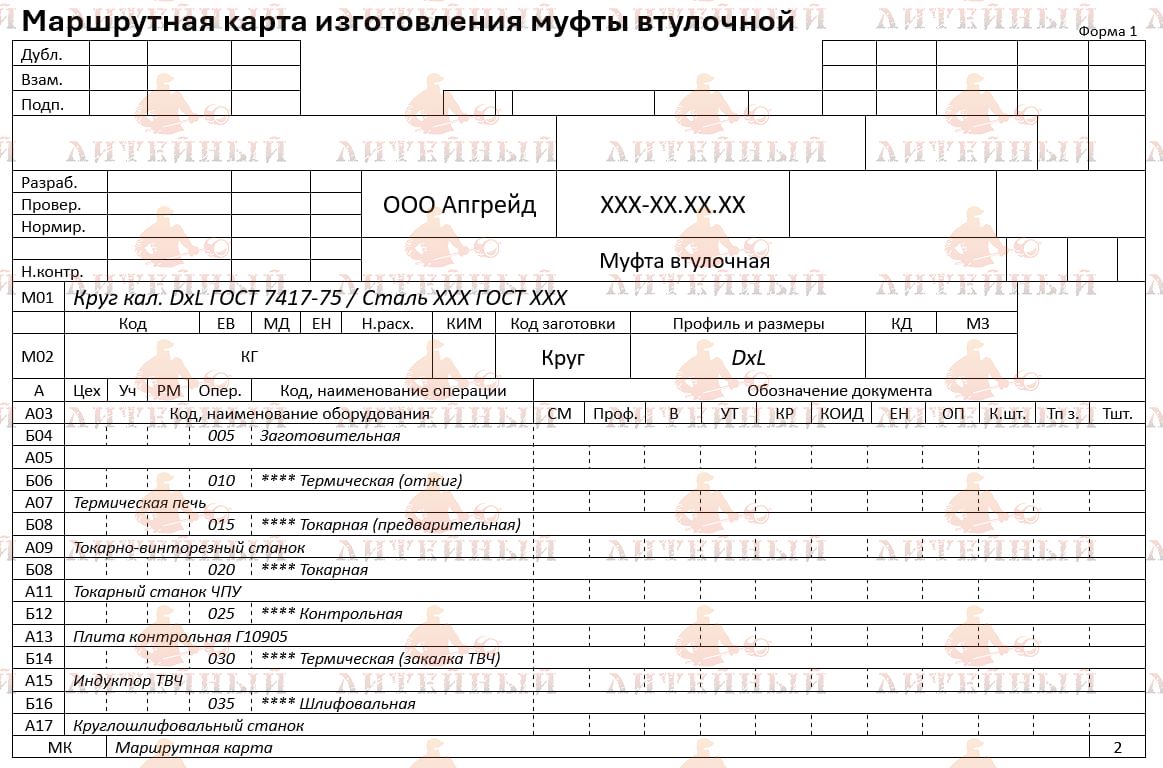

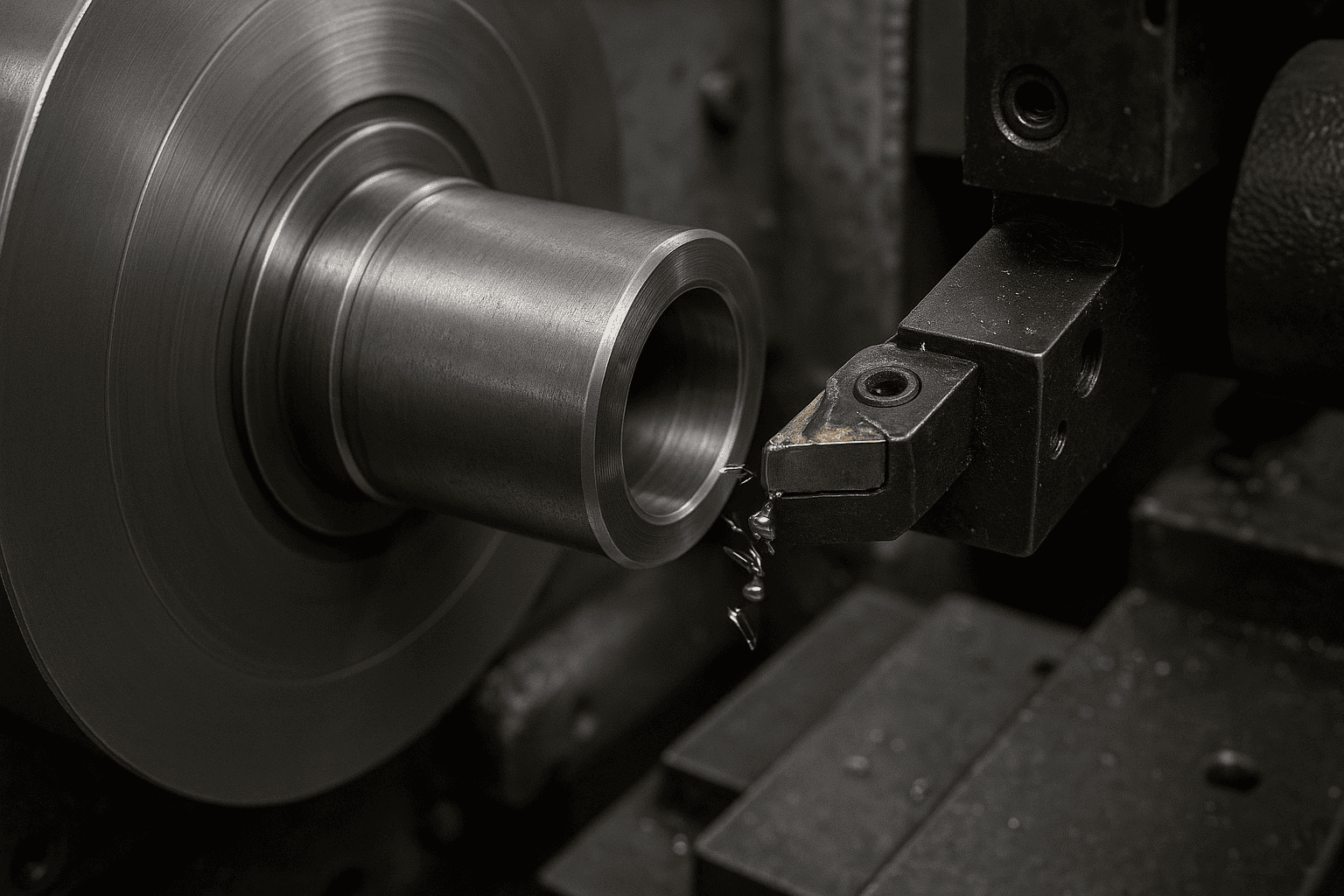

МЕХАНИЧЕСКАЯ ОБРАБОТКА	Маршрутная карта мехобработки	Процесс мехобработки
		Черновая токарная обработка поверхности для устранения окалины и неровностей Термическая обработка (нормализация или закалка с отпуском) для получения требуемой прочности и стабильности размеров. Обработка наружной цилиндрической поверхности Обработка торцов с обеспечением перпендикулярности оси детали; Расточка внутреннего отверстия под посадку на вал с заданным натягом Проточка фасок, канавок или отверстий под шпонку или штифт, если конструкция это предусматривает; Сверление технологических отверстий для сварки или фиксации.
ГОТОВАЯ ДЕТАЛЬ	Чертеж детали	Финишные операции
		Контроль точности соосности отверстия и наружной поверхности (от этого зависит надёжность соединения и равномерность распределения напряжений при передаче крутящего момента) Шлифование или хоннингование отверстия до заданной шероховатости Шлифование наружной поверхности при необходимости точной посадки в корпус или сопряжённый узел Контроль геометрических параметров - диаметр, соосность, овальность, биение. Обезжиривание и консервация поверхности антикоррозионным маслом;

Наши производственные мощности:

Производство заготовок

Кузнечный
Литейный цех
Термический цех

Проектирование чертежей

Конструкторское бюро

Мехобработка

Цех механической обработки

Контроль качества

Лаборатория разрушающего и неразрушающего контроля

Изготовление других видов муфт:

Предлагаем услуги по изготовлению других видов муфт:

Муфты втулочные разъёмные Муфты фланцевые Кулачковая муфта Кулачково-дисковые муфты Кулачковая муфта с резиновой звездочкой Муфты дисковые полужесткие (мдп) Упругая муфта втулочно-пальцевая Зубчатые муфты

Купить втулочные муфты

Заказать изготовление втулочных неразъёмных муфт по выгодной цене можно в компании Апгрейд, отправив заявку по e-mail info@9hs.ru, через форму обратной связи на сайте или связавшись с нашим менеджером по телефону 7 (495) 984-97-09.

Процесс работы с клиентом

Прием заявки

Отправьте заявку удобным для вас способом: написав нам на почту info@9hs.ru или заполните форму на нашем сайте

Обработка запроса

Подбор оптимального варианта выполнения заказа

Согласование

Согласование счета и договора поставки

Оформление документации

Заключение договора. Подписание спецификации. Выставление счета

Приемка

Приемка продукции с полным комплектом документов: накладная, счет-фактура, сертификат качества

Доставка

Осуществляем поставки по всей России (нашим автотранспортом, транспортными компаниями или самовывозом)

Контроль качества

Контроль качества продукции и проведение испытаний для подтверждения достижения сдаточных характеристик в соответствии с требованиями Заказчика

Выполнение заказа

Изготовление продукции. Наш менеджер в любой момент сможет ответить на вопрос о ходе его исполнения

Преимущества работы с нами

Собственный сталеплавильный цех, кузнечно-штамповочный цех, литейный цех.

Это позволяет нам самостоятельно выплавлять кузнечные слитки нужного хим.состава, ковать заготовки и получать отливки нужной формы, что обеспечивает контроль качества на всех этапах, сокращает сроки изготовления и снижает себестоимость продукции.

Собственное складское наличие поковок и металлопроката. Широкий ассортимент марок сталей и сплавов.

Собственный склад с широким марочным ассортиментом поковок и металлопроката позволяет оперативно комплектовать заказы. В наличии — конструкционные, инструментальные, нержавеющие, жаропрочные, жаростойкие и другие специальные стали и сплавы.

Штучное и серийное производство

Мы выполняем как единичные заказы, так и серийное производство. Гибкая организация производства позволяет быстро перенастраивать оборудование под разные партии и обеспечивать стабильное качество вне зависимости от объема выпуска.

Контроль качества (собственная аттестованная лаборатория неразрушающего и разрушающего контроля).

Проводим полный цикл разрушающих и неразрушающих испытаний: контроль качество металла и готовых изделий на всех этапах - от заготовки до финальной приемки, обеспечивая соответствие установленным стандартам.

Изготовление деталей любой сложности по чертежам и техническим требованиям Заказчика.

Современное оборудование и опыт специалистов позволяют изготовлять детали любого типа, размера и конфигурации

Вся продукция поставляется с сертификатами соответствия и качества

Подтверждающими происхождение и характеристики металла. Мы поставляем только проверенные материалы, прошедшие контроль и документально подтверждённые испытания.

Соответствие изготовленной продукции техническим регламентам.

Вся продукция проходит контроль качества и соответствует требованиям действующих технических регламентов, ГОСТ и ТУ. Мы гарантируем полное соответствие материалов и параметров изделия заявленной спецификации и нормативной документации.

Конкурентные цены и Соблюдение сроков изготовления

Предлагаем конкурентные цены за счёт собственного производства и оптимизации всех этапов бизнес-процессов. Обеспечиваем своевременное выполнение заказов и поставку продукции в согласованные сроки.

Полный спектр услуг по механической обработке.

Выполняем все операции механической обработки - от чернового точения и фрезерования до шлифования и доводки готовых деталей.

Поставки по всей России и страны СНГ.

Налаженная логистика, собственный транспорт и сотрудничество с логистическими компаниями обеспечивают быструю доставку и сохранность изделий независимо от региона.

Проектно-конструкторский отдел

Собственный проектно-конструкторский отдел разрабатывает изделия и технологическую оснастку по чертежам заказчика или с нуля. Это позволяет быстро вносить изменения, оптимизировать конструкцию и гарантировать точное соответствие техническим требованиям.

Индивидуальный подход.

Мы подбираем решения под задачи каждого Заказчика — от выбора материала до технологии изготовления. Индивидуальный подход позволяет учитывать особенности эксплуатации изделий и добиваться оптимального результата по срокам, цене и качеству.

При заказе товара клиенту предоставляется

УПД (Универсальный передаточный документ)

Сертификат качества изготовителя поковок

Сертификат качества изготовителя проката

Не нашли то, что искали?

Оставьте свои контактные данные. Менеджер перезвонит в течение 15 минут и предоставит бесплатную консультацию по вашей задаче!

Я подтверждаю ознакомление и даю Согласие на обработку моих персональных данных в порядке и на условиях, указанных в Политике обработки персональных данных Я даю Согласие на получение рекламной информации

Справочная информация

Втулочные неразъёмные муфты— это один из самых простых и надёжных типов соединений, применяемых в механических передачах. Их основная функция заключается в жёстком объединении соосных валов для передачи крутящего момента без возможности разъединения без разрушения самой муфты. Конструктивно изделие представляет собой сплошную цилиндрическую втулку, которая устанавливается на концы валов с натягом либо фиксируется с помощью шпоночного или штифтового соединения, сварки или прессовой посадки. После монтажа образуется единая вращающаяся система, обеспечивающая точную передачу вращения без зазоров и проскальзывания.

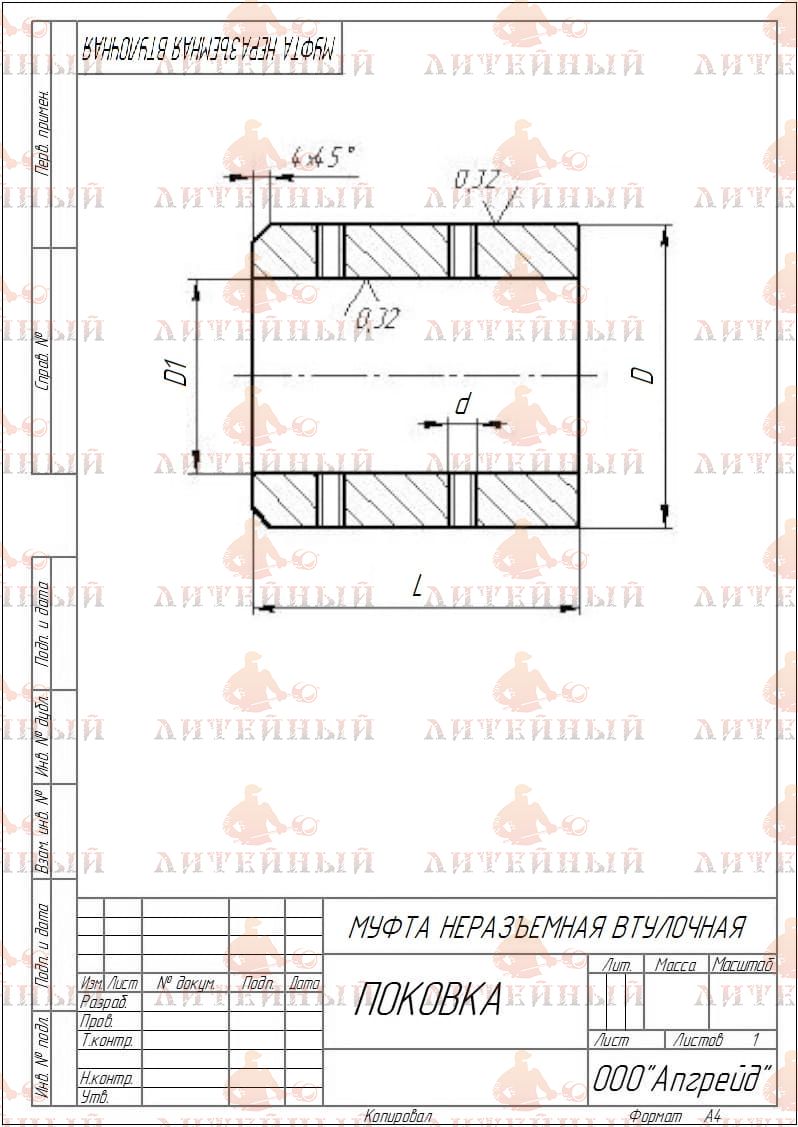

Рис.1. Втулочная неразъёмная муфта

Заготовки для изготовления

Для изготовления таких муфт используют заготовки в виде отрезков калиброванного круглого проката, труб или поковок. Материал подбирается с учётом требуемого крутящего момента и условий эксплуатации. Наиболее часто применяются углеродистые и легированные стали — 35, 40Х, 45, 40ХН, 20ХГР. Если оборудование работает в агрессивной среде, применяются нержавеющие сплавы, такие как 12Х18Н10Т или 08Х18Н10. В случаях, когда требуется снизить массу изделия, возможна замена стали на алюминиевые сплавы.

Материалы изготовления выбираются с учётом передаваемого момента и условий эксплуатации. Наиболее часто применяются углеродистые и легированные конструкционные стали (например, 35, 40Х, 45, 40ХН, 20ХГР), а также нержавеющие стали (12Х18Н10Т, 08Х18Н10) при работе в коррозионных средах. В некоторых случаях для снижения массы могут использоваться алюминиевые сплавы.

Втулочные муфты изготавливаются по ГОСТ 24246-96, предназначены для соединения соосных цилиндрических валов и передачи крутящего момента от 1 до 12500 Н м без уменьшения динамических нагрузок при окружной скорости на наружном диаметре муфт до 70 м/с.

Характеристики при проектировании

При проектировании выполняются расчёты на прочность при кручении, определяется допустимый момент трения и величина натяга в соединении. Важнейшим требованием является высокая точность обработки отверстий под валы: даже небольшие отклонения могут вызвать перекос и ускоренный износ подшипников.

Возможные габариты исполнения

Габариты втулочных муфт зависят от диаметра соединяемых валов. В промышленности встречаются исполнения для диаметров от 10 до 400 мм и более. Длина втулки обычно составляет 1,2–2,5 диаметра вала, что обеспечивает равномерное распределение напряжений и устойчивость соединения.

Преимущества:

простая и технологичная конструкция;
высокая прочность и надёжность при эксплуатации;
отсутствие люфтов и способность передавать большие моменты;
компактность и небольшой вес.

Недостатки:

невозможность демонтажа без разрушения;
отсутствие компенсации несоосности валов;
повышенные требования к точности монтажа;
трудоёмкость замены при ремонте.

Области применения:

Втулочные неразъёмные муфты широко применяются в машиностроении, энергетике, насосостроении, металлургии и транспорте. Они используются в приводах, компрессорах, редукторах, вентиляторах и других механизмах, где требуется прочное, долговечное и стабильное соединение при постоянных нагрузках.
